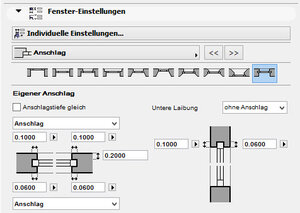

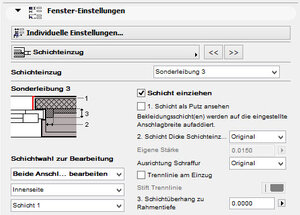

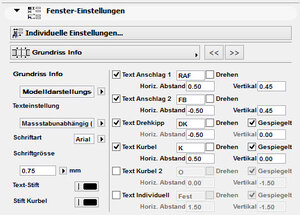

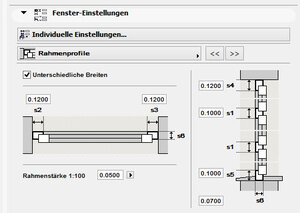

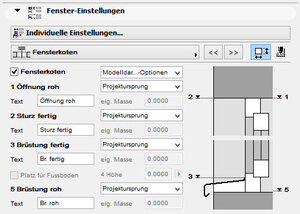

• Öffnen Sie in der Fenstereinstellung das Register Anschlag. Wählen Sie da Eigener Anschlag (das letzte Symbol). Stellen Sie den Aussenanschlag auf 10cm und den Innenschlag auf 6cm. Überprüfen Sie das Ergebniss im Grundriss und Schnitt.

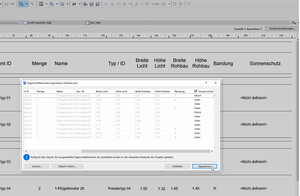

Bevor es die Eigenschaften importiert, erscheint das Dialogfenster Eigenschaftenwerte importieren.

• Klicken Sie auf Importieren, damit die Eigenschaftenwerte von der Excel-Tabelle in die relevanten Elemente des Projekts geladen werden.

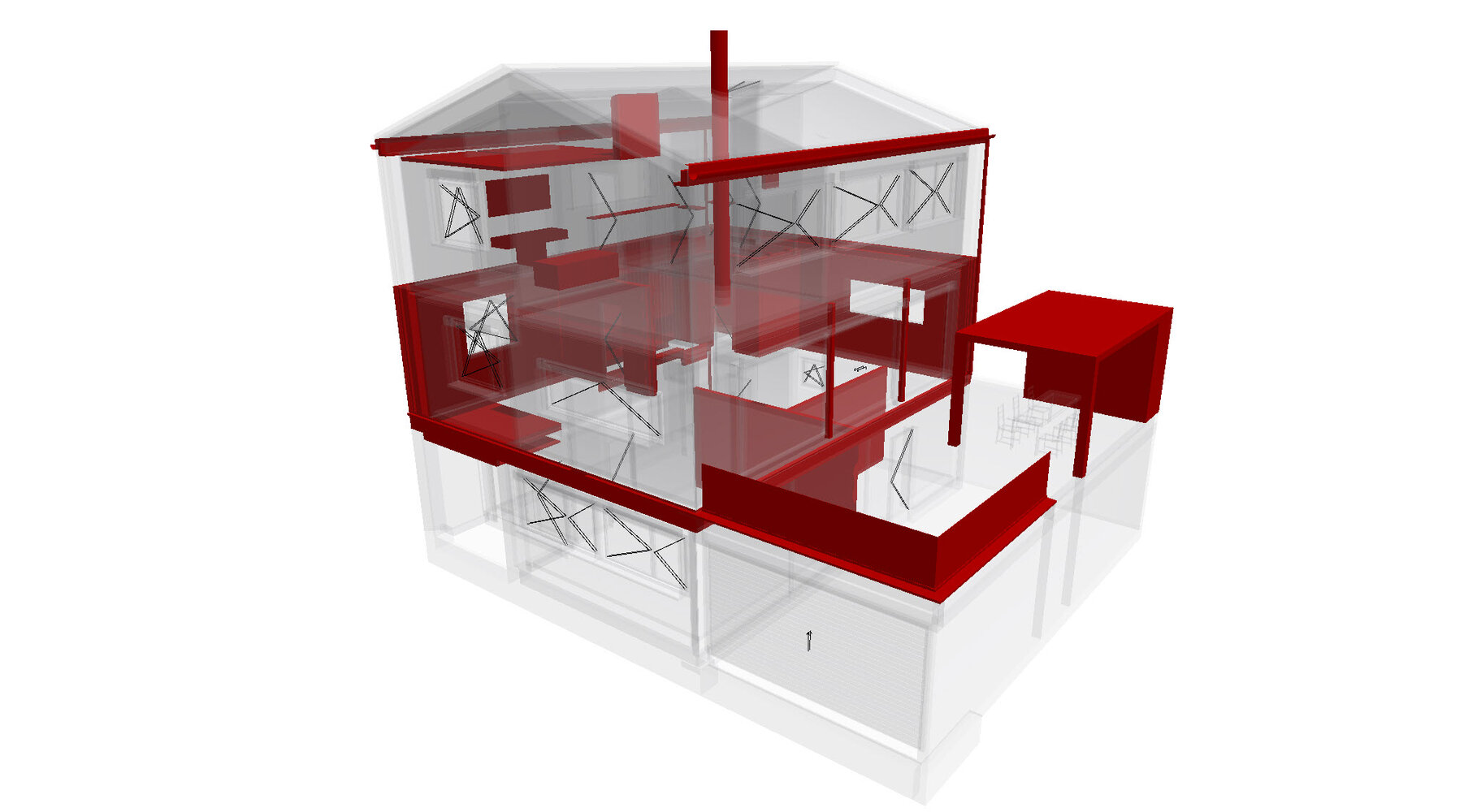

• Öffnen Sie den Ausschnitt 3D Kontrolle.
• Öffnen Sie die Einstellungen der Grafischen Überschreibung und erstellen Sie eine neue Kombination.
• Name der neuen Kombination: Kontrolle: tragend nicht definiert
• Fügen Sie die Regel Kontrolle - tragend nicht definiert hinzu.

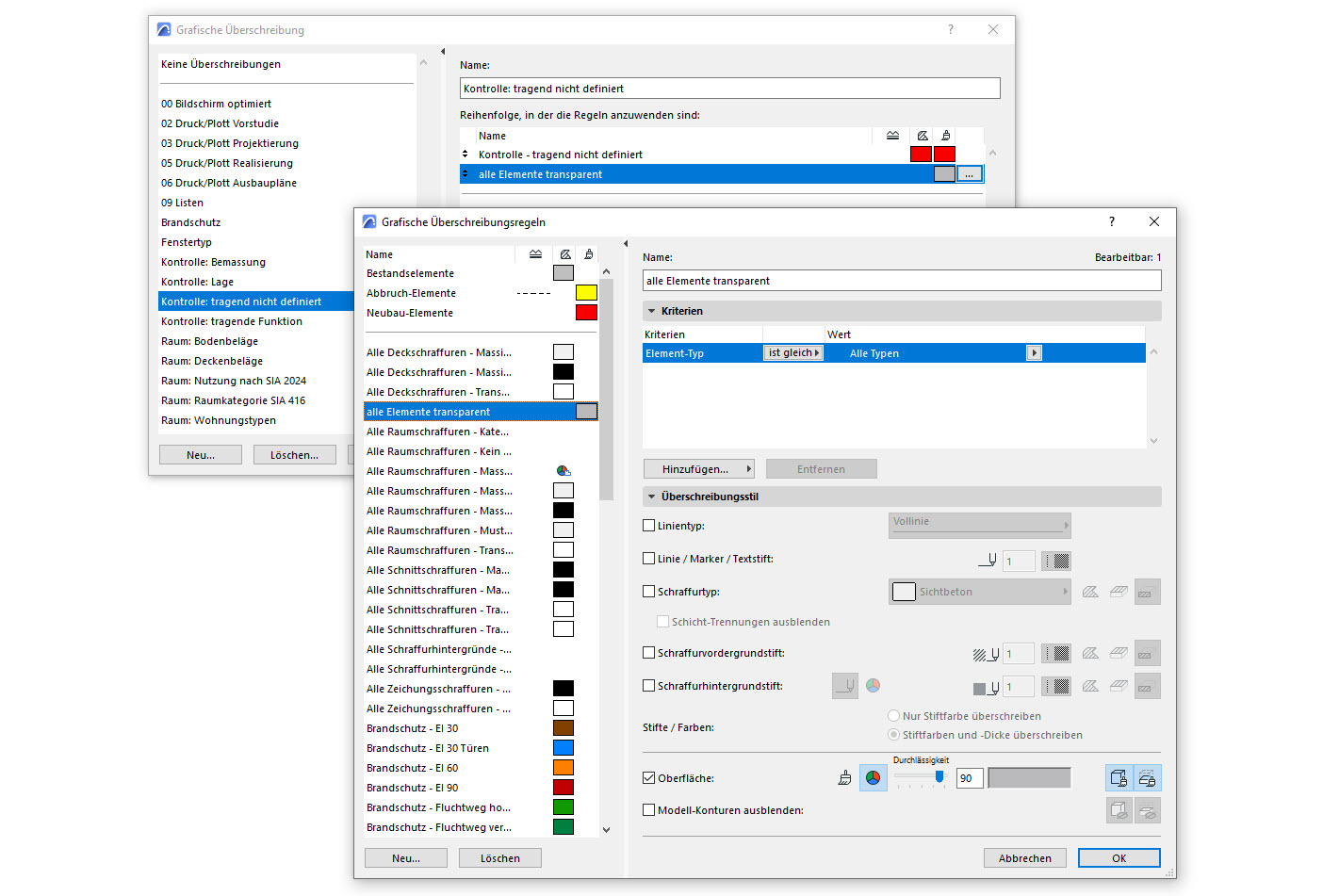

• Erstellen Sie eine neue Regel um eine bessere Sicht auf die betroffenen Elemente zu erhalten.

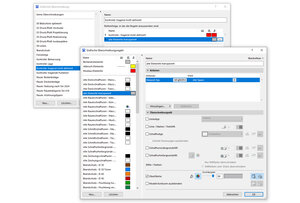

• Name der Regel: alle Elemente transparent
• Wählen Sie bei Element-Typ Alle Typen
• Setzen Sie den Haken bei Oberfläche und wählen Sie eine graue RGB Farbe mit 90% Durchlässigkeit.
• Setzen Sie den Haken bei Modell-Konturen ausblenden.

• Öffnen Sie den Ausschnitt 400 Fenster.

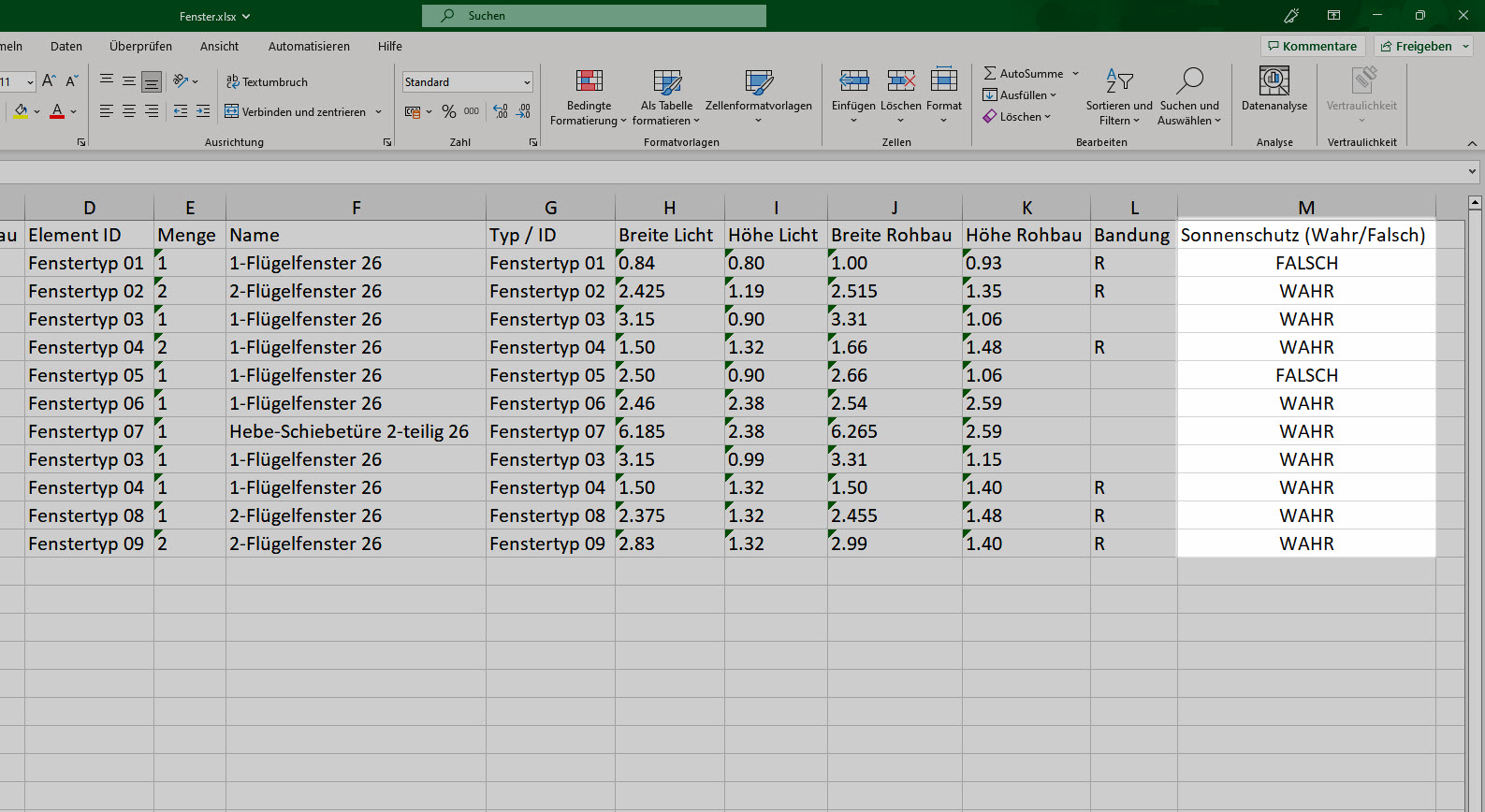

In dieser Auswertung sind die verschiedenen Fenstertypen aufgelistet. Wir möchten uns einen besseren Überblick mit unterschiedlichen Farben pro Fenstertyp verschaffen.
Wir beobachten unsere Einstellungen im 3D-Fenster.

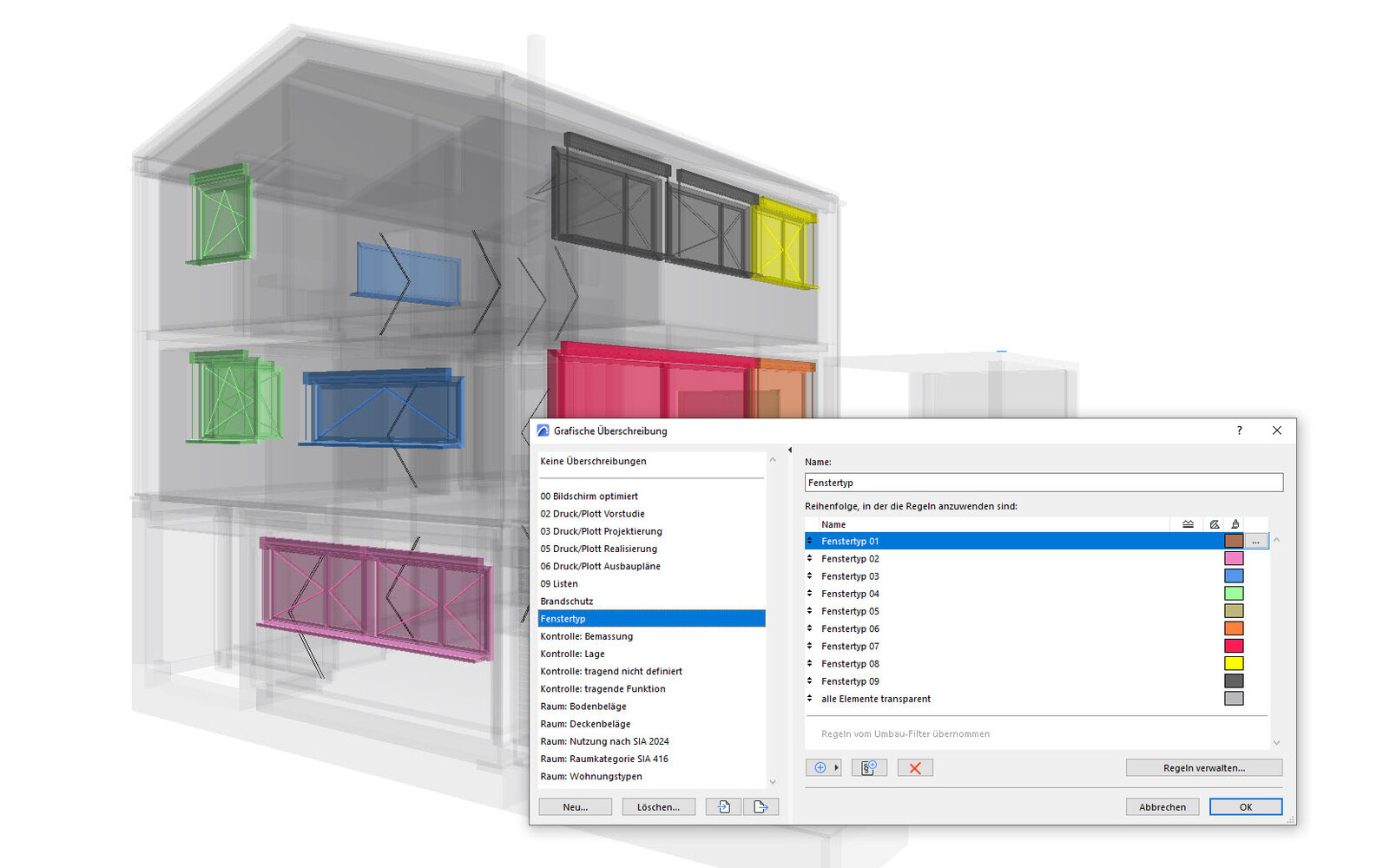

• Öffnen Sie den Ausschnitt 3D Fenstertyp und anschliessend die Grafischen Überschreibungen.
• Wählen Sie die Kombination Fenstertyp aus.
• Fügen Sie mit der Mehrfachauswahl die Regeln Fenstertyp 01 - 09 und die Regel alle Elemente transparent dazu.
• Achten Sie sich darauf, dass sich die Regel alle Elemente transparent zu unterst befindet.
• Bestätigen Sie mit OK und prüfen Sie das Ergebnis im 3D-Fenster.

• Öffnen Sie den Ausschnitt 400 Fenster erneut.

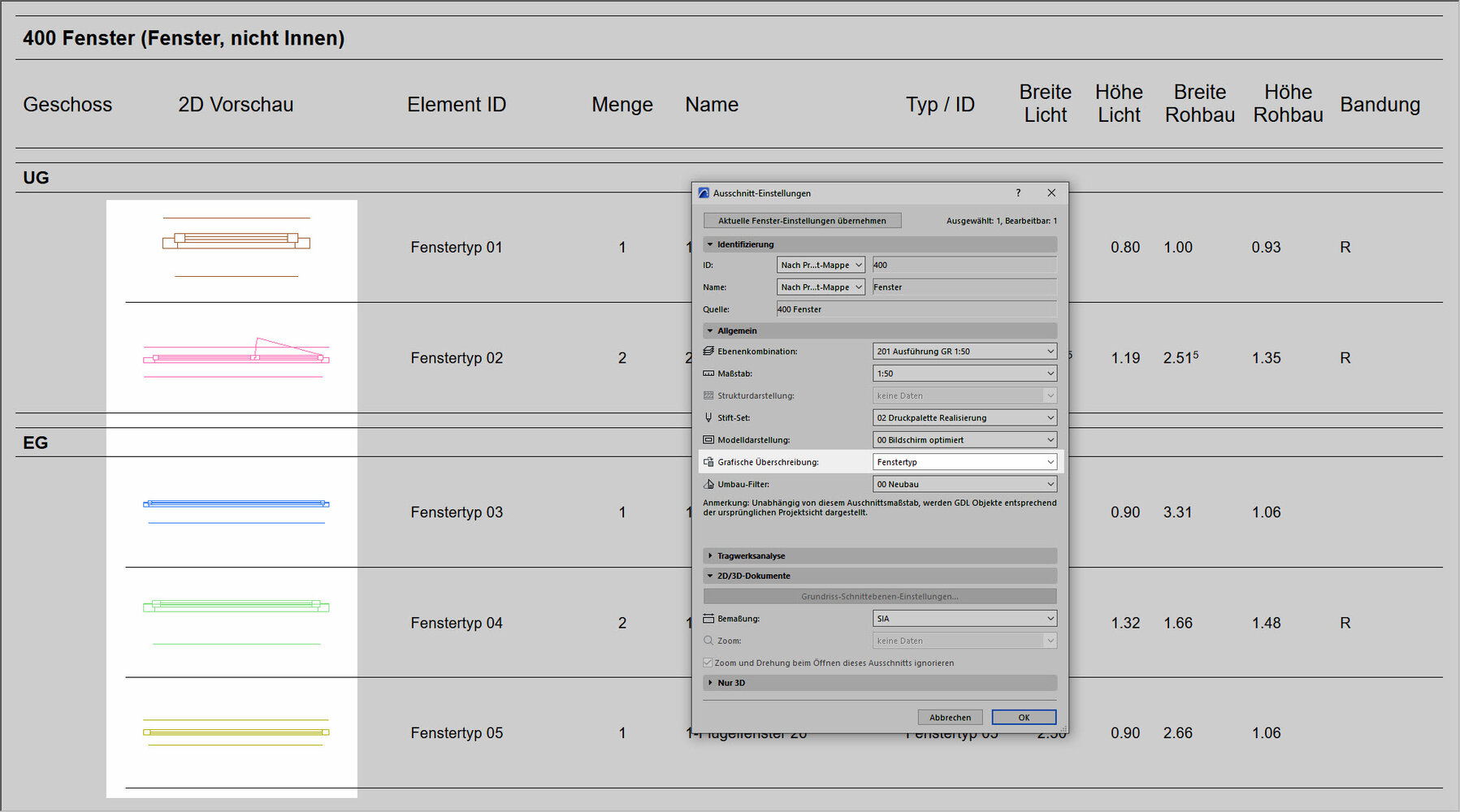

• Öffnen Sie die Ausschnitt-Einstellungen und fügen Sie bei der Grafischen Überschreibung Fenstertyp hinzu.

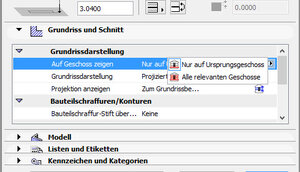

• Im Grundriss stellen Sie fest, dass zwei Wände aussehen wie Unterzüge, weil man davon die Untersicht sieht. Gehen Sie in den Längsschnitt erkennen Sie, dass die Wände eigentlich zum Obergeschoss gehören. Gehen Sie zurück in das Erdgeschoss und aktivieren Sie die Wände. Öffnen Sie die Einstellung und schalten Sie im Register Grundriss und Schnitt auf Nur auf Ursprungsgeschoss. Somit wird die Wand nur noch im Obergeschoss geschnitten dargestellt.

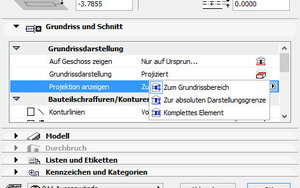

• Gehen Sie auf den nächsten Ausschnitt Unterzug Gr. Sie sehen nun einen Unterzug geschnitten im Grundriss. Öffnen Sie jedoch den Schnitt, so ist der Unterzug viel länger, als er eigentlich im Grundriss angezeigt wird. Gehen Sie in die Einstellung des Unterzugs. Sie können die Einstellungen varieren von Zum Grundrissbereich zu komplettes Element. Auch die Grundrissdarstellung beinflusst, wie der Unterzug im Grundriss angezeigt wird. Wählen Sie Projiziert mit Untersicht, damit Sie die Strickpunktierte Linie sehen.

• Öffnen Sie den Ausschnitt Dachgeschoss, stellen Sie fest, dass Sie nur noch die Dachaufsicht sehen und keine Wände. Das liegt daran, dass der Ausschnitt erstellt worden ist, mit der Grundriss-Schnittebenenhöhe bei 1.30m. Klicken Sie auf den Ausschnitt und öffnen Sie die Ausschnitt-Einstellung und wählen Sie den Button Grundriss-Schnittebenen-Einstellungen... Nun können Sie die Schnittebenenhöhe auf 0.30m einstellen.

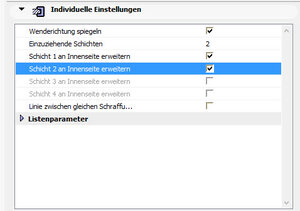

• Sie sehen im Grundriss eine Trennwand im Holzbau ausgeführt. An den Wandenden fehlt aber ein korrekter Abschluss. Benutzen Sie das Wandabschlusswerkzeug (Unterhalb des Wandwerkzeugs). Wählen Sie den Wandabschluss 2 und ziehen Sie zwei Schichten ein.
• Überprüfen Sie auch das Ergebnis im 3D-Fenster.
