Wenn im ArchiCAD vom 3D-Fenster gesprochen wird, so meinen wir immer das Arbeitsfenster. Darin bewegen Sie sich und Sie können Ihr virtuelles Gebäudemodell von allen Seiten betrachten.

Das Photorealistik-Fenster ist nur ein Abbild aus dem 3D-Fenster. Stellen Sie sich vor, dass Sie für das Photorealistik-Fenster Einstellungen an einer Kamera vornehmen und dann auf den Auslöser drücken. Das Resultat ist ein (möglichst) fotorealistisches Bild, welches aus ArchiCAD gespeichert werden kann. Vergleichen Sie mit der Grafik rechts.

Stellt eine Parallelperspektive dar, um relativ einfach räumliche Objekte auf einer Zeichenebene darzustellen. Die Axonometrie sieht nur bei geeigneter Wahl von Bildachsen und Verzerrungen realistisch aus. Verwendung findet die Darstellung vor allem für Vogelperspektiven, z. B. für 3D-Stadtpläne.

• Öffnen Sie den Ausschnitt Axonometrie im Ordner 3D-Fenster. Sie sehen das Gebäude im 3D-Fenster in der oben beschriebenen Darstellungsmethode (siehe auch Screenshot).
• Gehen Sie ins Menü 3D / Standort & Projektionsart. Klicken Sie dann auf Perspektiv-Einstellungen... und bestätigen Sie mit OK.
• Die Darstellung ändert sich entsprechend, siehe Perspektive.

Diese Darstellung ist an den Standpunkt des Betrachters gebunden. Sie beschreibt die räumlichen und linearen Verhältnisse von Objekten im Raum. ArchiCAD verwendet hier die Zentralperspektive, welche im Gegensatz zur axonometrischen Darstellung Fluchtpunkte hat.

• Die Darstellung ändert sich durch das Umstellen von vorhin (siehe auch Screenshot).

Bei den Bildern oben wurden jeweils die Konturen im 3D-Fenster deaktiviert, was die Ansicht ebenfalls etwas realistischer gestaltet. Die Konturen können bedarfsweise im Menü 3D / 3D-Stile unter Konturen ein- oder ausgeschaltet werden (siehe Screenshot).

In ArchiCAD wird zwischen verschiedenen 3D-Engines unterschieden. Sie können diese im Menü 3D / 3D-Darstellungsmodus wechseln:

• Vektorielle Engine: Sie bietet eine einfache, saubere, navigierbare 3D-Ansicht ohne Texturen. Die vektorielle Engine wurde für die einfache, nicht fotorealistische Architekturdarstellung optimiert und für die direkte Ausgabe vom 3D-Fenster aus ohne die Verwendung der Photorealistik. Die vektorielle Engine bietet mehr Visualisierungseffekte als die Hardwarebeschleunigung, verlangsamt jedoch bei vielen Computern die Navigation und den Zugriff auf das Modell.
• Hardwarebeschleunigung: Der Aufbau des 3D-Fensters im Hardwarebeschleunigungs-Modus ist wesentlich schneller. Wenn Ihr Computer eine Hardwarebeschleunigung unterstützende Grafikkarte hat, ist der Geschwindigkeitsun­terschied enorm, d. h. das Drehen oder Durchgehen eines 3D-Modells ist in Echtzeit möglich. Für eine bessere Vorschau im 3D Fenster können Sie den Sonnen-Schatten Modus einschalten. Im Hardwarebeschleunigungs-Modus steht Ihnen allerdings die vektorielle 3D-Schraffur nicht zur Verfü­gung.

Verwenden Sie den Ausschnitt Darstellung im Ordner 3D-Fenster, um die beiden Darstellungsmodi auszuprobieren. Im Ausschnitt ist die Hardwarebeschleunigungs-Engine gespeichert. Wechseln Sie auf die vektorielle Engine und bewegen Sie sich im 3D-Fenster, um den Unterschied zu sehen.

Tipp: Für das tägliche Arbeiten mit dem 3D-Fenster ist der Hardwarebeschleunigungs-Modus aufgrund des Zeitgewinns in den meisten Fällen zu empfehlen.

Setzen Sie eine erste Kamera für die Aussenperspektive ein.

• Öffnen Sie den Ausschnitt -1. UG im Ordner Aussen / Kamera.
• Gehen Sie dann in das Kamera-Werkzeug , indem Sie einen Doppelklick auf das entsprechende Symbol im Werkzeugkasten machen.

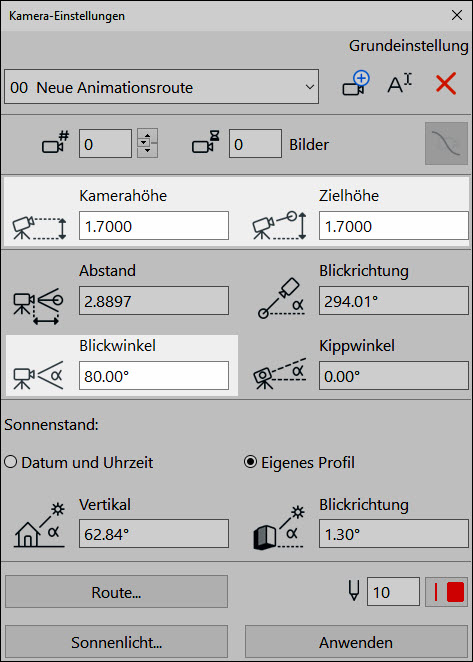

• Definieren Sie dann die Werte Kamerahöhe, Zielhöhe und Blickwinkel gemäss Screenshot. Die restlichen Einstellungen werden beim Einsetzen grafisch vorgenommen.
  Hinweis: Die Kamerahöhe und die Zielhöhe beziehen sich immer auf das Geschoss 0. und nicht auf das Ursprungsgeschoss.
• Setzen Sie dann die Kamera im Grundriss ab. Der erste Klick definiert den Kamera-Standpunkt, der zweite den Zielpunkt. Siehe Screenshot. Achtung: Das Kamera-Werkzeug muss aktiv sein um die Kamera zu setzen.

Hinweis zum Kamera-Werkzeug:

Um das Fenster der Kamera-Einstellungen wegzukriegen, muss es mit Klick auf  geschlossen werden. Mit dem Button Anwenden können Sie einerseits die Grundeinstellungen der Kamera bestimmen und andererseits die Einstellungen an eine, im Grundriss aktivierte, Kamera übergeben.

Der Standpunkt entspricht unter Umständen noch nicht Ihren Vorstellungen. Um den Standort zu optimieren gibt es den 3D-Rundgang, welcher eine einfache und elegante Lösung ist, um Ihrem Kamerastandpunkt den letzten Schliff zu geben.

• Wählen Sie zunächst eine Ebenenkombination, in welcher Sie alle relevanten Elemente sehen. Gehen Sie zu Verwaltung / Ebenen / Ebenen (Modell) und wählen Sie die Ebenenkombination 301 Modell 3D aussen.
• Aktivieren Sie nun den 3D-Rundgang , um den Kamerastandpunkt zu verfeinern. Die Funktionsweise des 3D-Rundgangs ist im aufspringenden Fenster, sowie in der Kurzhilfe 212 Direkte 3D Navigation beschrieben.
• Starten Sie den 3D-Rundgang mit Klick auf 3D-Rundgang.

• Öffnen Sie das Menü 3D / Standort und Projektionsart... Hier sehen Sie die gleichen Einstellungen, welche auch in der Kamera gemacht werden können.
• Um stürzende Linien zu vermeiden, muss entweder die Kamera- und Zielhöhe identisch sein, oder Sie verwenden den Button Nutzen Sie die Zwei-Punkt-Perspektive bis zur nächsten Navigation.

Anschliessend wird die neue Position noch an die vorhin gesetzte Kamera übertragen. Die Position soll im Grundriss stets mit dem 3D-Fenster übereinstimmen.

• Öffnen Sie dann die Projektmappe im Navigator. Im Unterordner 3D / 00 Neue Animationsroute finden Sie die gesetzte Kamera.
• Klicken Sie mit der rechten Maustaste darauf und wählen Sie Aktuelle Einstellungen für Kamera übernehmen.
• Anschliessend wechseln Sie in die Ausschnittmappe und öffnen den Ausschnitt -1. UG im Ordner Aussen / Kamera. Wie Sie sehen, hat sich die Position der Kamera automatisch dem 3D angepasst.

Als nächstes soll nun die Perspektive in der Ausschnittmappe gespeichert werden. Dieser Ausschnitt wird Sie später durch die ganze Übung begleiten.

• Klicken Sie erneut auf die Kamera 1 in der Projektmappe des Navigators.
• Wechseln Sie zurück in die Ausschnittmappe und aktivieren Sie den Ordner Aussen. Klicken Sie auf  Aktuellen Ausschnitt sichern...

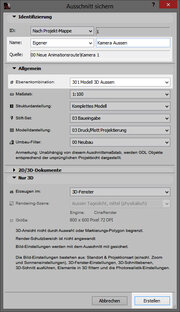

• Geben Sie dem Ausschnitt den Namen Kamera Aussen und definieren Sie die Ebenenkombination 301 Modell 3D aussen. Siehe auch Screenshot. Klicken Sie auf Erstellen.

Wichtig: Überprüfen Sie vor dem Sichern von Kamera-Ausschnitten stets, dass die aktuelle Ansicht auch mit der entsprechenden Quelle (in diesem Beispiel Kamera 1) verknüpft ist. Wenn unter Quelle: Allgmeine Perspektive steht, besteht keine logische Verknüpfung zu einer Kamera im Grundriss! Gehen Sie folgendermassen vor, wenn das bei Ihnen der Fall wäre:

• Aktivieren Sie im Grundriss die Kamera und gehen Sie erneut ins 3D-Fenster, oder
• klicken Sie in der Projektmappe doppelt auf die entsprechende Kamera.

Wenn Sie Ihre Experimente dokumentieren möchten um später darauf zurückgreifen zu können, können Sie jeweils 3D-Ausschnitte erstellen und diese im Ordner Szene speichern.

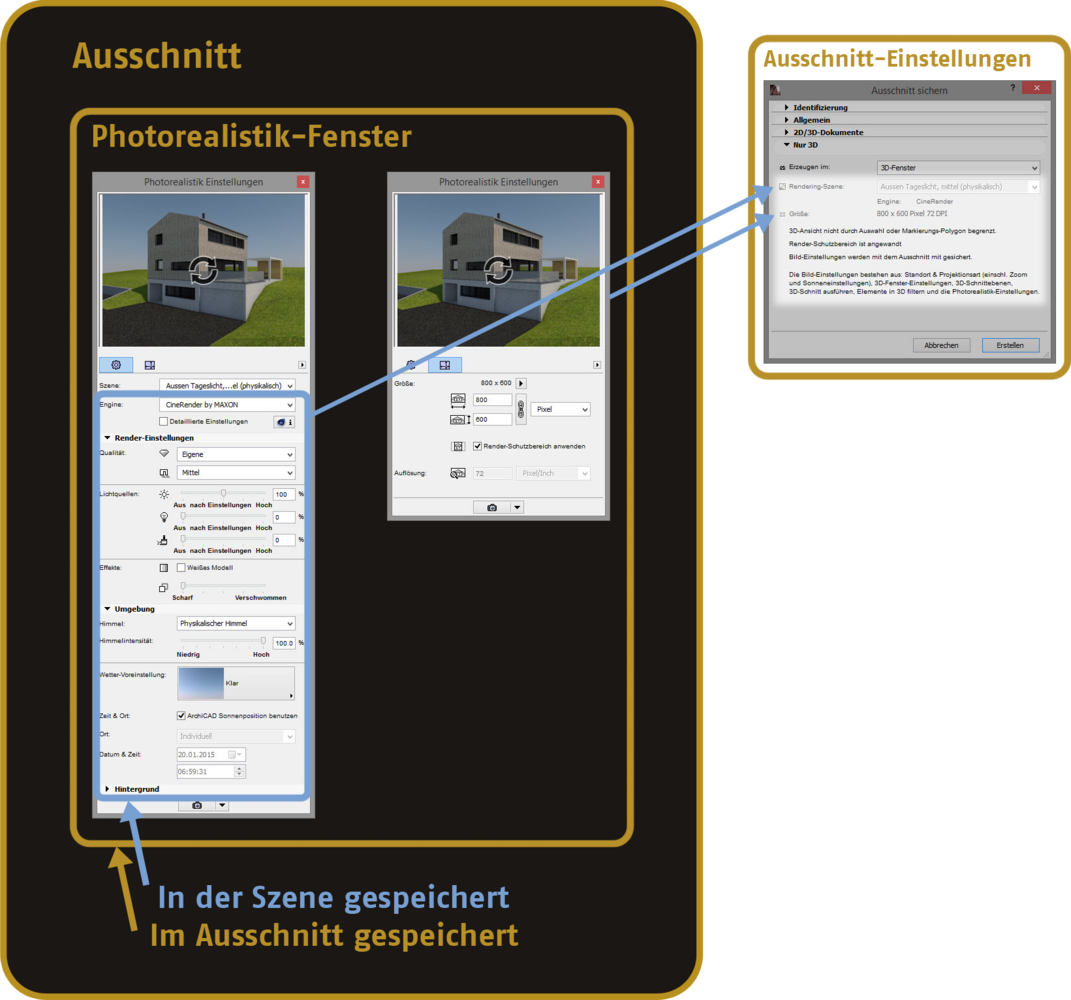

• In einer Szene werden jeweils nur die Einstellungen der Render-Engine gespeichert.
• Im Ausschnitt wird zusätzlich noch die Grösse gespeichert.
  • Rufen Sie die Einstellungen eines 3D-Ausschnitts auf, um die darin gespeicherten Einstellungen einzusehen.

Um mit Sicherheit alle gemachten Einstellungen schnell wieder aufrufen zu können empfehlen wir, stets beides zu speichern. So können Sie Szenen mehrfach verwenden und mit den gespeicherten Ausschnitten schnell und einfach auf bestimmte Projekteinstellungen zurückgreifen.

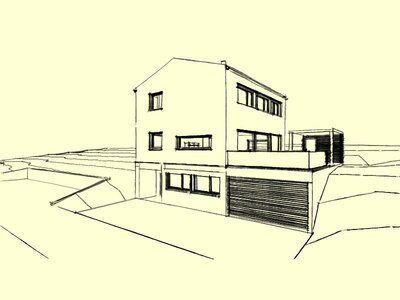

Nachfolgend werden Sie eine Skizze selbst einstellen und berechnen:

• Im Register Grundeinstellungen stellen Sie die Linien-Stile auf Stift nass.
• Unter Skizzenlinien-Einstellungen stellen Sie die Dicke auf 20%. Linie verziehen stellen Sie auf 5%.
• Unter Hintergrund kann die Farbe des "Papiers" definiert werden. Beispielsweise ein Gelbton (siehe Screenshots). Wenn Sie einen weissen Hintergrund bevorzugen, belassen Sie die Einstellung auf Keiner.

Um die so eingestellte Szene später wieder verwenden zu können, muss diese zwingend gespeichert werden.

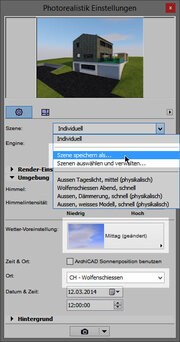

• Klicken Sie unter Szene auf Szene speichern als... und  geben Sie einen passenden Namen an. Siehe auch Screenshot.
• Zusätzlich könnte der 3D-Ausschnitt mit den gemachten Einstellungen auch im Ordner Aussen / Szene gespeichert werden, um mit einem Doppelklick auf den Ausschnitt wieder darauf zugreifen zu können.

Prüfen Sie zuerst, dass das gesamte Projekt korrekt voreingestellt ist. Dazu gehört:

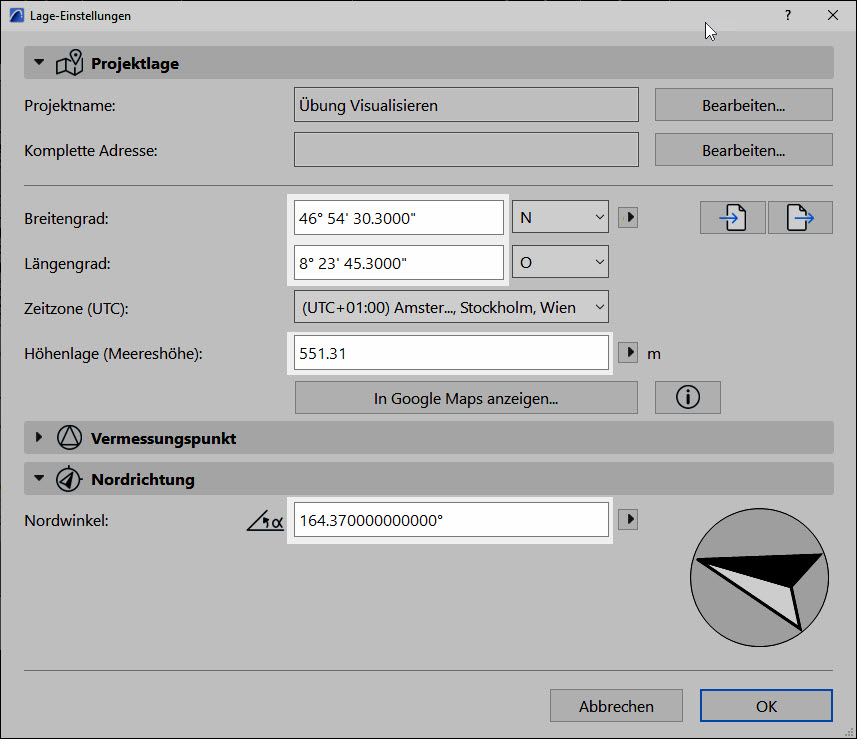

• Verwaltung / Projekteinstellungen / Lage-Einstellungen: Definieren Sie hier den Standort Ihres Projektes. Suchen Sie beispielsweise über Google Maps die Längen- und Breitengrade des Standorts und tragen Sie diese bei den Lage-Einstellungen ein.
  • Breitengrad: 46° 54' 30.3000"
  • Längengrad:  8° 23' 45.3000"
• Im gleichen Fenster können Sie auch die Höhenlage und die Nordrichtung definieren. Die Nordrichtung hängt mit der von ArchiCAD definierten Sonnenposition zusammen.

• Im Photorealistik-Einstellungen-Fenster klicken Sie auf den Button Grösse . Die Grösse ist ein wichtiger Faktor, welcher die Renderzeit massiv beeinflusst. Standardmässig ist ein Wert von 800x600px eingestellt, was zur Kontrolle genügt.
• Setzen Sie den Haken Render-Schutzbereich anwenden, um im 3D-Fenster die Proportionen Ihrer Bildmasse anzuzeigen, bzw. was davon beim Rendern abgeschnitten würde.

  Wichtig: Setzen Sie den Haken Render-Schutzbereich anwenden vor möglichst jedem Rendering. Auch vor Testrenderings! Denn nur damit sehen Sie im 3D-Fenster, was nachher tatsächlich berechnet wird.

Hinweis zu dpi:

Sie können Ihr Bild entweder in Pixeln oder in Längenmassen, wie z.B. mm, cm oder Zoll ausgeben. Mit Klick auf den Pfeil können Sie vordefinierte Formate aufrufen.

Beachten Sie, dass für eine Bildschirmanwendung, wie beispielsweise das Web, die dpi völlig belanglos sind, da jedes Wiedergabegerät (z.B. ein Bildschirm oder ein Beamer) andere dpi-Werte wiedergeben. Wenn Sie das Bild in Pixeln ausgeben, kann die Pixeldichte (dpi) aus diesem Grund nicht definiert werden.

Wenn Sie das Bild für Druck ausgeben, kann die Grösse entweder in Pixeln berechnet werden, oder Sie definieren Masse und dpi. Die daraus resultierende Auflösung wird dabei unten links eingeblendet.

Wechseln Sie zurück in die Render-Einstellungen . Sie werden nun eine vordefinierte Szene auswählen und ein erstes Testrendering mit der CineRender-Engine erstellen.

• Unter Szene wählen Sie Aussen schnell, sonnig. Die Einstellungen der Photorealistik passen sich automatisch der neuen Szene an. Hinweis: Es werden jeweils die letzten verwendeten Szenen im Pulldown-Menü angezeigt. Wenn die oben erwähnte nicht vorhanden ist, wählen Sie diese mit Klick auf Szenen auswählen und verwalten... aus dem Ordner Photorealismus / Aussen aus.
• Aktualisieren Sie das Vorschaubild.
• Wenn Ihnen das Vorschaubild soweit gefällt, erstellen Sie mit Klick auf das Kamerasymbol  das erste Rendering.

So haben Sie in sehr kurzer Zeit ein erstes Vorschau-Rendering von Ihrer Kameraposition erstellt. Natürlich sind Sie noch relativ weit von einem guten Endresultat weg, doch ist es vorerst mal wichtig zu wissen, wie man in kurzer Zeit Renderings erstellen kann.

Wenn Ihnen das Bild von den Material- und Lichteinstellungen bereits genügt, können Sie das Bild mit der Qualität Hoch (Szene Aussen hoch, sonnig) rendern, um eine höhere Qualität anzustreben.

Hinweis:

Um stets wieder auf diesen Projektstand zurückgreifen zu können ist es empfehlenswert, diesen Ausschnitt in der Ausschnittmappe zu sichern. Wählen Sie den Ordner Szene und klicken Sie auf  Aktuellen Ausschnitt sichern... Vergeben Sie einen sinnvollen Namen.

• Öffnen Sie das Fenster Szenen auswählen und verwalten… und wählen Sie darin die Szene Aussen, weisses Modell / Aussen, weisses Modell, schnell (physikalisch).
• In den Render-Einstellungen sehen Sie, dass unter Effekte der Haken Weisses Modell gesetzt wurde.
• Erstellen Sie wieder eine Vorschau, indem Sie das Vorschaufenster aktualisieren.
• Anschliessend klicken Sie auf das Kamera-Symbol , um das Rendering zu erstellen.

• Speichern Sie das Bild auf Ihrem Rechner ab.
• Erstellen Sie auch für das Weisse Modell einen Ausschnitt im Ordner Szene.

In der Kurzhilfe 1398 White Model im Skizzenstil erfahren Sie, wie Sie in wenigen Schritten das White-Model Rendering mit einem Skizzenstil kombinieren können!

Wählen Sie die Szene Aussen schnell, dämmernd, indem Sie unter Szene: auf Szenen auswählen und verwalten… klicken. Anschliessend können Sie das Vorschaubild aktualisieren und so überprüfen, wie die neue Szene ausschaut. Passen Sie dann im Register Render-Einstellungen folgendes an:

Gehen Sie ins Register Umgebung. Hier wird die gesamte Lichtstimmung mit Himmel und Sonne gesteuert.

• Aktualisieren Sie das Vorschaufenster. Mit dem Szenen-Import ist die Wetter-Voreinstellung Rote Abenddämmerung schon gut voreingestellt. Jedoch soll das Licht noch etwas rötlicher sein.
• Unter Datum & Uhrzeit entfernen Sie den Haken ArchiCAD Sonnenposition benutzen und definieren Sie eine spätere Zeit. Aktualisieren das Vorschaubild erneut. Wie Sie sehen können, ist die Abendstimmung durch das rötlichere Licht noch etwas „abendlicher“ geworden.

Hinweis:

Alternativ kann die Sonne auch unter 3D / Standort & Projektionsart gesteuert werden. Dann muss der Haken bei ArchiCAD Sonnenposition benutzen unter Zeit&Ort aktiviert sein.

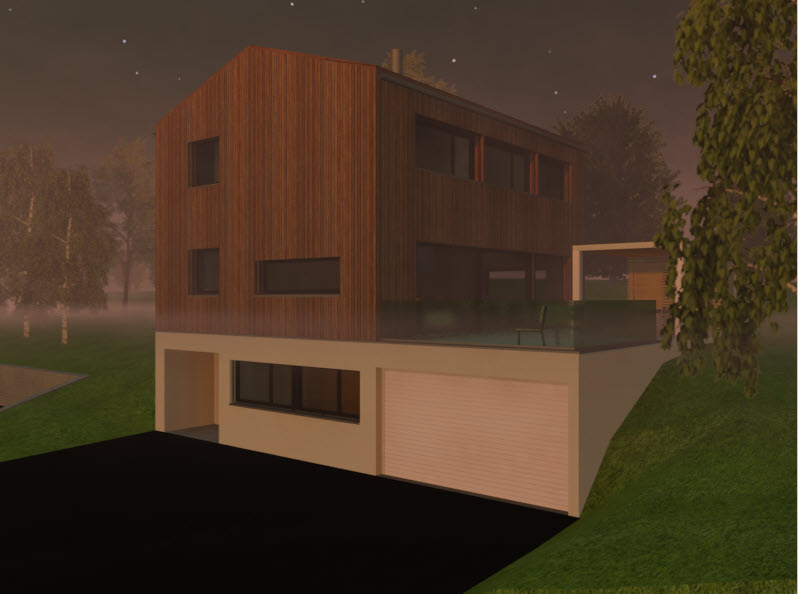

Wie Sie wahrscheinlich bereits bemerkt haben, wechselte die Szene auf Individuell, was natürlich etwas ungünstig ist, weil die Einstellungen so nicht gespeichert sind.

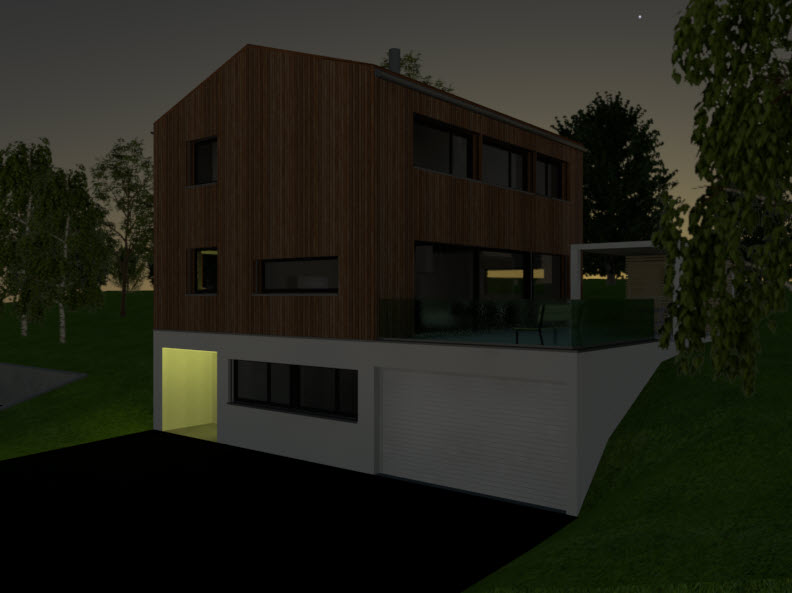

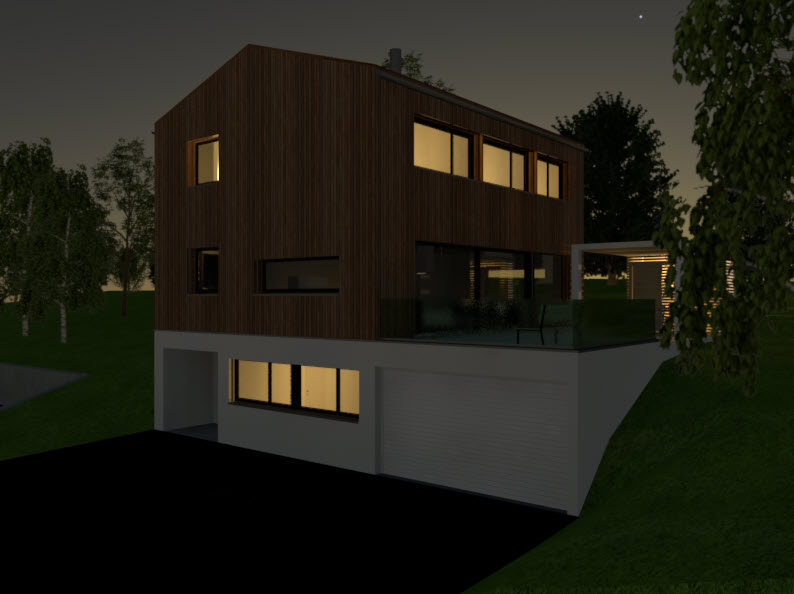

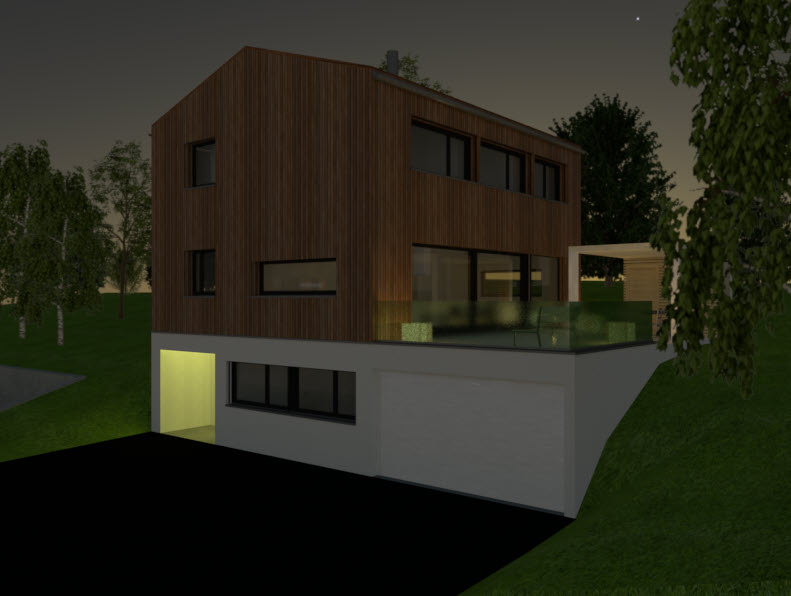

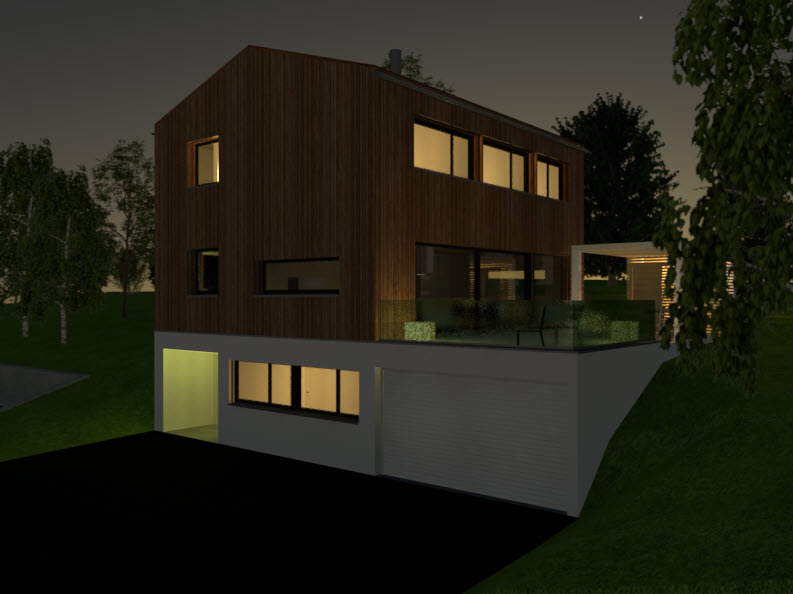

• Wenn Ihnen die Lichtszene so gefällt, klicken Sie auf Szenen speichern als… und vergeben Sie einen sinnvollen Namen. So, dass Sie die Szene am Namen wieder erkennen können (z.B. 17:30 Abend, schnell).

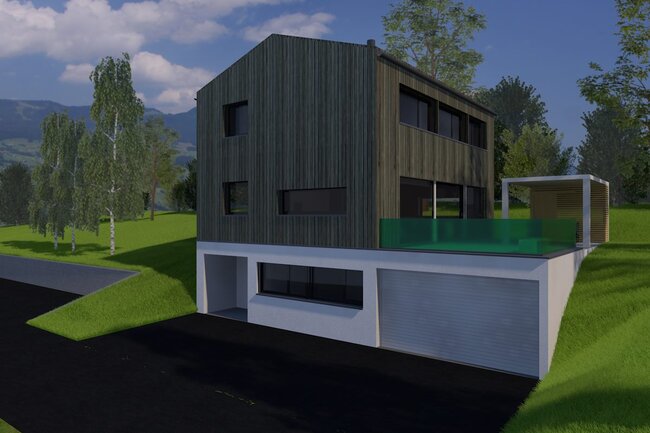

• Rechnen Sie nun das Bild. Aufgrund der komplexeren Lichtsituation dauert der Vorgang schon etwas länger. Speichern Sie das Bild im Anschluss ab.
• Speichern Sie auch für diese Szene einen spezifischen Ausschnitt im Ordner Szene.

Möchten Sie nur einen Bereich Ihrer Szene rendern, was sehr viel Zeit sparen kann, definieren Sie den Bereich mit dem Markierungsrahmen. Das Kamerasymbol aktualisiert sich. Wenn Sie auf den Pfeil  klicken, haben Sie erweiterte Möglichkeiten zur Auswahl:

• Photorealistische Darstellung: Rechnet die gesamte Szene
•  Markierungsrahmenbereich rendern: Zeigt die ganze Bildgrösse inkl. Hintergrund an. Gerechnet wird jedoch nur der Bereich des Markierungsrahmens.
•  Markierungsrahmenbereich rendern & beschneiden: Das Bild wird im Verhältnis zur definierten Grösse beschnitten.

Sie werden nun weitere Oberflächenmaterialien kennenlernen. Dabei werden Sie zunächst ein relativ einfaches Material anschauen und sich dann zu den komplexeren Materialien vorarbeiten.

Im Ordner Aussen / Materialien befinden sich schon Ausschnitte, welche Sie für die folgenden Aufgaben verwenden können. Diese zoomen jeweils auf die betreffenden Bauteile, an welchen Änderungen vorgenommen werden.

Hinweise:

• Die Oberflächen-Einstellungen werden Sie mit der Standard-Szene Aussen schnell, sonnig berechnen. Wegen den Lichteinstellungen kann das Material so am neutralsten beurteilt werden. Tipp: Die Szene ist in den vordefinierten Ausschnitten bereits gespeichert.
• Arbeiten Sie in diesem Kapitel mit dem Oberflächen-Katalog. Öffnen Sie diesen im Menü 3D / Oberflächen-Katalog.
• Viele Informationen zu den Oberflächenmaterialien finden Sie in der Kurzhilfe 1351 Oberflächenmaterialien (CineRender by MAXON). In der Übung kann aus zeitlichen Gründen nicht auf alles eingegangen werden.

Tipp:

• Als KEYMEMBER haben Sie die Möglichkeit den Zusätzlichen Oberflächenkatalog, für eine grössere Auswahl an Oberflächenmaterialien, hinzuzufügen.

Die Materialbearbeitung wird mit der Holzfassade begonnen.

• Öffnen Sie den Ausschnitt Holzfassade im Ordner Materialien.

Tipp:

Damit Sie in der langen Materialliste der Oberflächenmaterial nicht nach dem Material suchern müssen, können Sie oben in der Suchleiste nach dem Namen suchen:

• Suchen Sie die Oberfläche Holz Schalung, braun, stehend.
• Öffnen Sie den Einstellungsdialog mit einem Klick auf das entsprechende Oberflächen-Material.

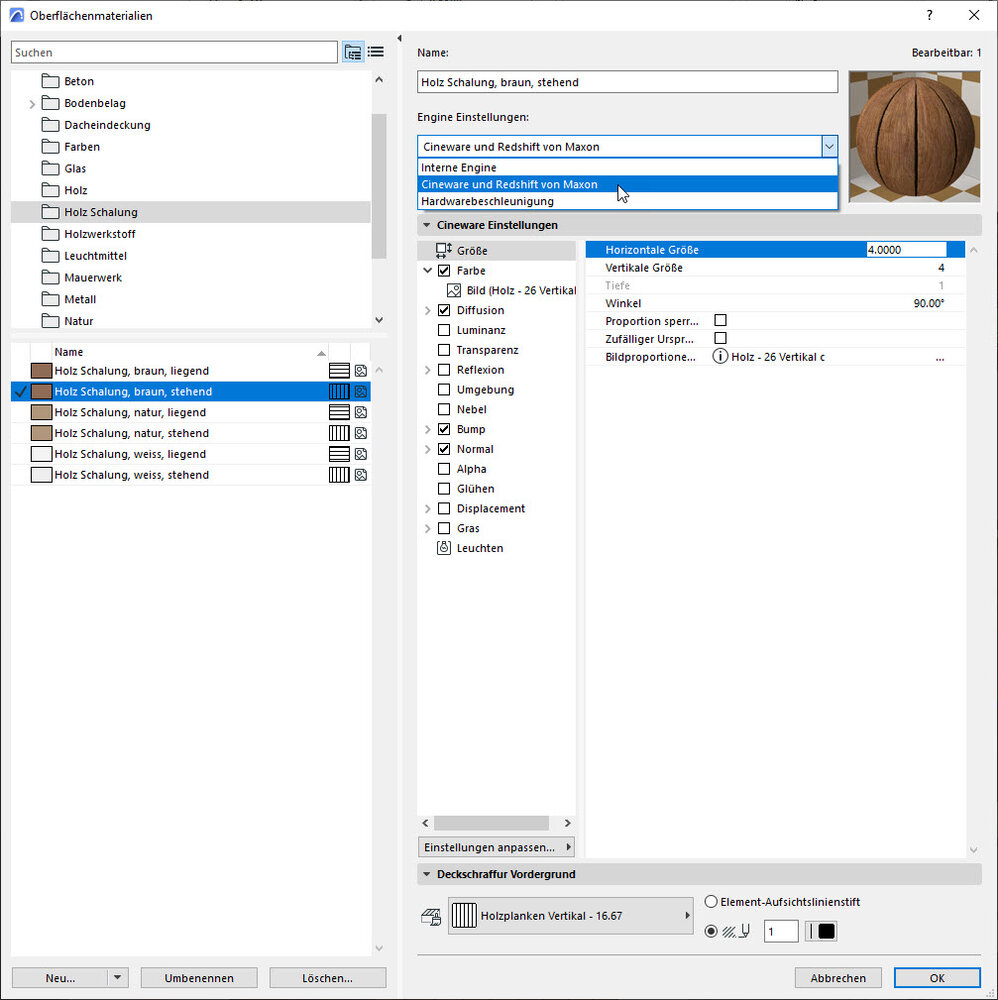

• Wechseln Sie unter Engine Einstellungen auf Cineware und Redshift von Maxon. Siehe Screenshot.

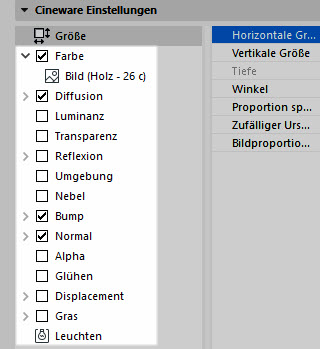

Im Fenster der Oberflächen-Materialien sehen Sie links einen separaten Bereich, in dem Sie Kanäle mit Setzen von Haken ein- oder ausschalten können. Die Kanäle können als Ebenen verstanden werden, welche beim Aktivieren übereinander gelegt werden. Jeder Kanal übt einen anderen Effekt auf das Material aus. Gewisse Kanäle werden gegenüber andern bevorzugt behandelt und überlagern diese.

Als erstes lernen Sie den Kanal Bump kennen.
Dieser Kanal wird verwendet, um beispielsweise eine Tiefenwirkung von Fugen oder auch Unebenheiten einer Oberfläche zu erzeugen.

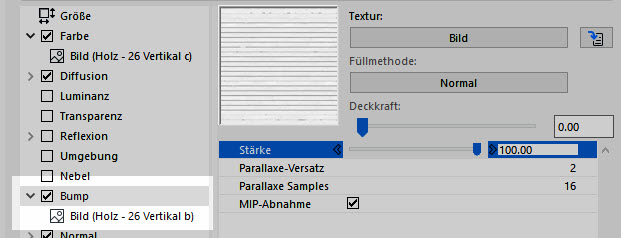

Schauen Sie sich den Kanal Bump an. Wie Sie sehen, liegt darin ein ähnliches Bild wie im Kanal Farbe, jedoch schwarz/weiss. Der Kanal bewirkt, dass die Textur eine scheinbare Tiefe besitzt. Dabei wirken schwarze Bereiche des Bildes tiefer, während weisse als flächig interpretiert werden. Lesen Sie mehr zum Bump-Kanal in der Kurzhilfe 1351 Oberflächenmaterialien (CineRender by MAXON) im Register Relief-Kanäle (Bump).

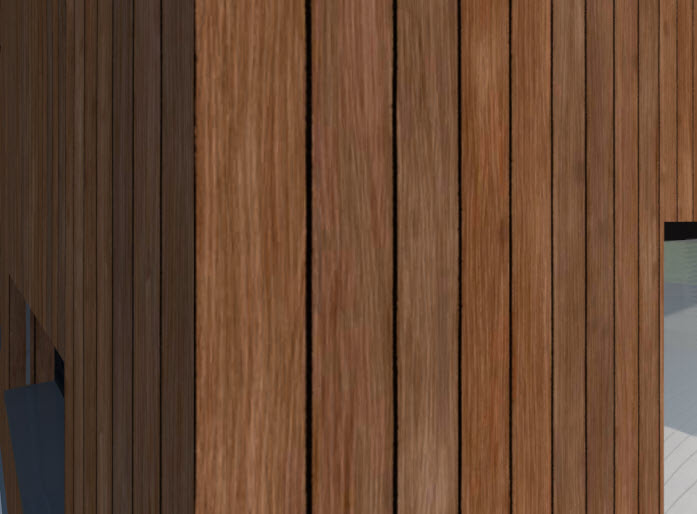

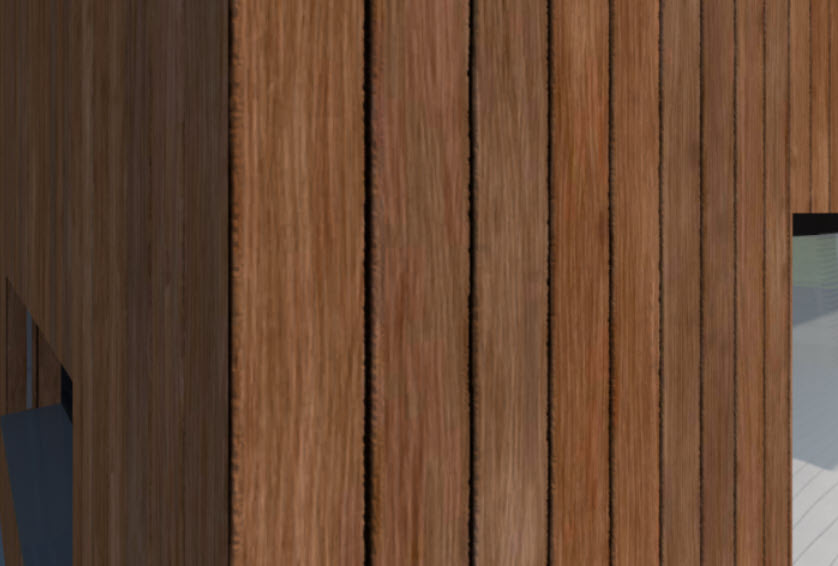

• Als Vergleich können Sie den Haken beim Kanal Bump entfernen und mit dem Markierungsrahmen nochmals einen Bereich der Fassade rendern lassen. Vergleichen Sie das Ergebnis mit dem vorherigen Bild.
• Sie können erkennen, dass ohne den Kanal Bump die Tiefenwirkung der Fugen verloren geht.
• Machen Sie die Einstellung Rückgängig, indem Sie den Haken beim Kanal Bump wieder setzen.

In einem weiteren Schritt werden Sie nun lernen, wie Sie das bestehende, ausgewählte Oberflächenmaterial mit einem Material aus dem Katalog ersetzen können, mit nur wenigen Klicks:

• Klicken Sie auf Neu... und dann auf Einstellungen von Katalog übernehmen.
• Im Suchfeld geben Sie Holzplanke ein.
• Darunter werden alle Materialien aufgelistet, welche dem Suchbegriff entsprechen. Die Suchmaske sucht in allen verknüpften Bibliotheken, wodurch Sie sehr schnell Materialien suchen und filtern können.
• Wählen Sie Holzplanke vertikal braun 01 aus und bestätigen Sie mit OK.
• Das Vorschaubild passt sich entsprechend an.
• Bestätigen Sie mit OK.

Hinweis: Das Material kann natürlich auch in der Ordner-Struktur der Bibliotheken gesucht werden. Mit der Suchfunktion sind Sie jedoch viel schneller.

Braucht es nun noch Anpassungen am importierten Material? Für Visualisierungen müssen Materialien unter Umständen jeder Situation entsprechend neu angepasst werden. Für das Übungsbeispiel soll eine etwas rauhe Holzfassade verwendet werden:

• Öffnen Sie die Material-Einstellung erneut.

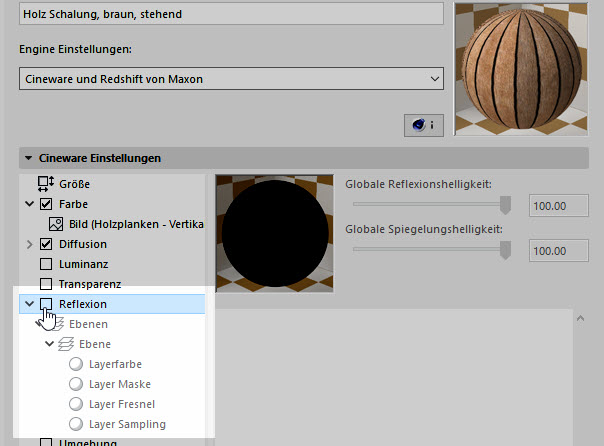

• Schalten Sie den Kanal Reflexion aus. Siehe Screenshot. Hinweis: Reflexion fügt dem Material über die beiden Layer reflektierende und/oder glänzende Effekte hinzu, welche dieses spiegelnd wirken lässt. Das trifft natürlich nicht auf alle Hölzer / Bearbeitungsvarianten von Holz zu.

• Erstellen Sie ein Test-Rendering, indem Sie mit dem Markierungsrahmen einen Teil der Fassade "markieren" und auf das Kamera-Symbol  klicken.
• Das Rendering sieht schon vielversprechend aus.

Wenn Sie jedoch etwas rauszoomen fällt auf, dass die Holztextur eine Kachelung aufweist. Sie können das an den sich stets wiederholenden Ästen gut erkennen. Das soll korrigiert werden.

• Gehen Sie erneut in die Oberflächenmaterialien im Menü Verwaltung.
• Unter Grösse stellen Sie die Horizontale Grösse auf 3m, da die Textur um 90° gedreht wurde. Damit wird die Textur gestreckt.

Tipp: Prüfen Sie, dass für diesen Schritt der Haken Proportion sperren deaktiviert ist.

Um die gemachten Einstellungen auch im 3D-Fenster zu sehen, müssen die Einstellungen dafür übernommen werden:

• Wählen Sie bei den Engine Einstellungen die Hardwarebeschleunigung.
• Deaktivieren Sie bei der Textur das Kettensymbol und verändern Sie die horizontale Grösse ebenfalls auf 3m.
• Bestätigen Sie mit OK.

Damit die Textur der Holzfassade auf allen Elementen ohne Versatz dargestellt wird, kann für alle Elemente der gleiche Ursprung der Textur gewählt werden.

• Aktivieren Sie alle vier sichtbaren Aussenwände.
• Wählen Sie dann Ändern / 3D-Textur ausrichten / Ursprung bestimmen.
• Folgend klicken Sie auf einen Punkt, an dem der Ursprung sein soll. Siehe Screenshot.

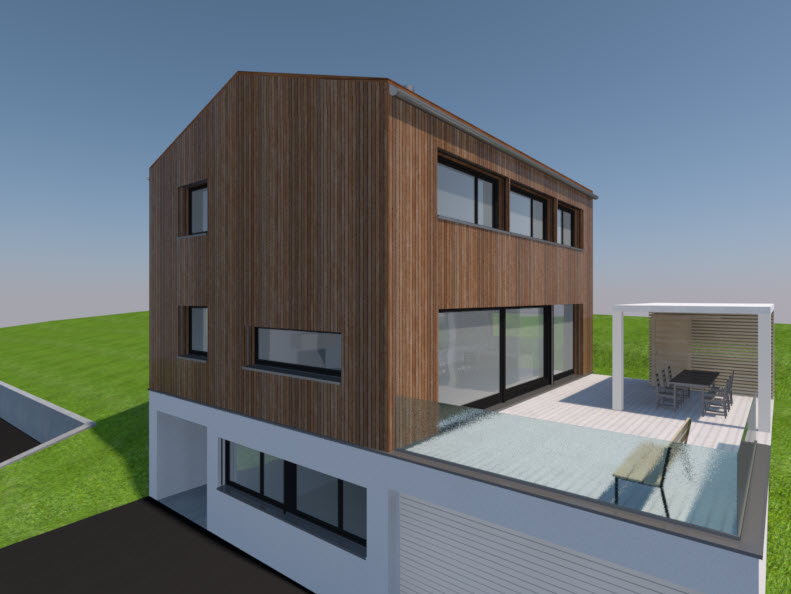

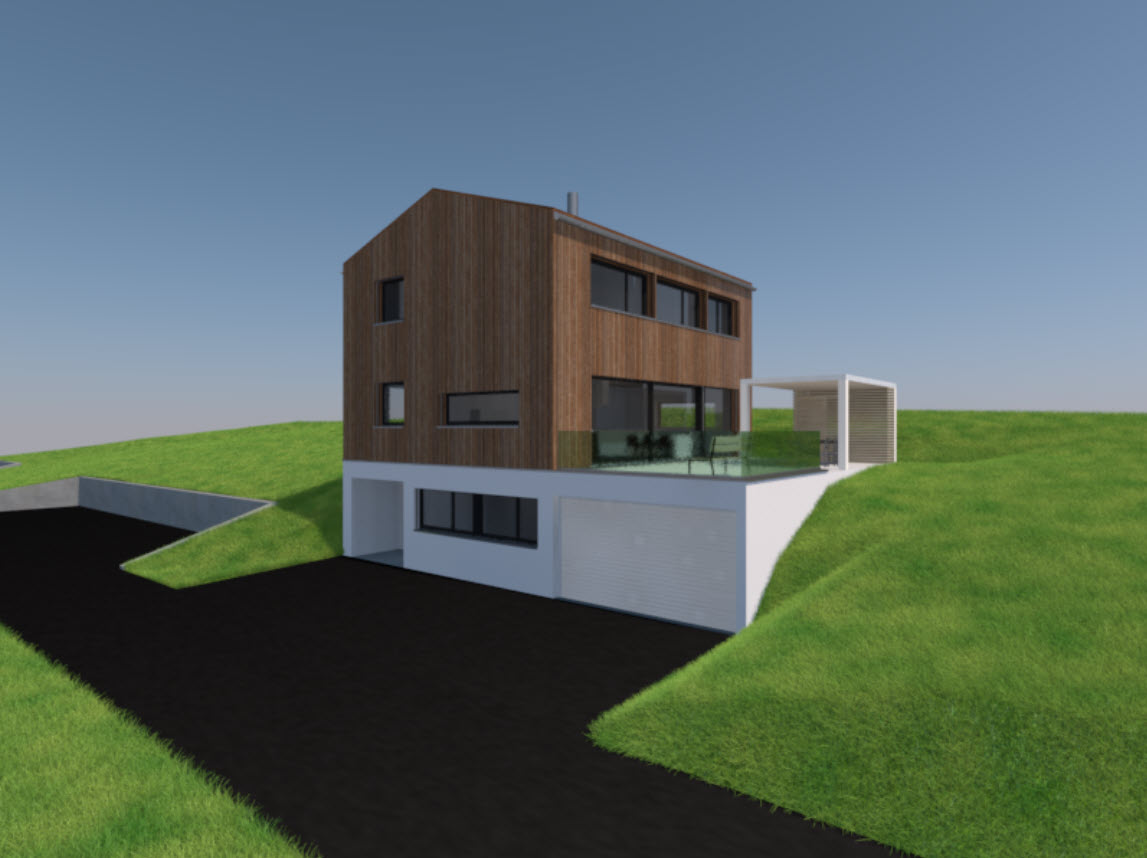

• Erstellen Sie ein weiteres Testrendering, um die gemachten Änderungen zu kontrollieren.

Anschliessend sollen die Betonstützwände angepasst werden. Dazu wird ein Material verwendet, welches eine Sichtbetonstruktur hat. Über einen zusätzlichen Kanal wird eine Brettstruktur manuell hinzugefügt.

• Öffnen Sie den Ausschnitt Betonstützwände und aktivieren Sie die Betonwand.
• Öffnen Sie über das Menü Verwaltung die Oberflächenmaterialien. Es zeigt Ihnen durch das vorgängige aktivieren die verwendete Oberfläche an.
• Unter Farbe / Textur klicken Sie auf Ebene. Wählen Sie stattdessen Bild.

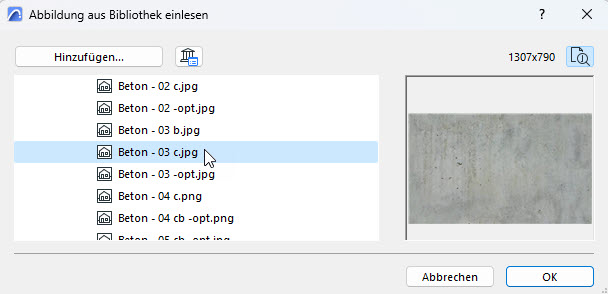

• Im Dialogfenster navigieren Sie in den Ordner BIBLIOTHEKEN und dann zu Oberflächenmaterialienkatalog / Oberflächenmaterialienkatalog / [TImg] Texturen / Beton / Beton - 03 c. Siehe Screenshot.
• Klicken Sie unten links auf Einstellungen anpassen und wählen Sie Grundeinstellungen aktualisieren (von Cineware), damit die Änderungen auch bei Hardwarebeschleunigung übernommen werden.
• Bestätigen Sie beide Fenster mit OK.

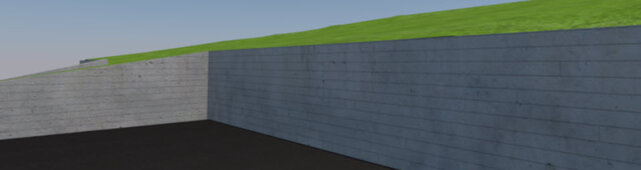

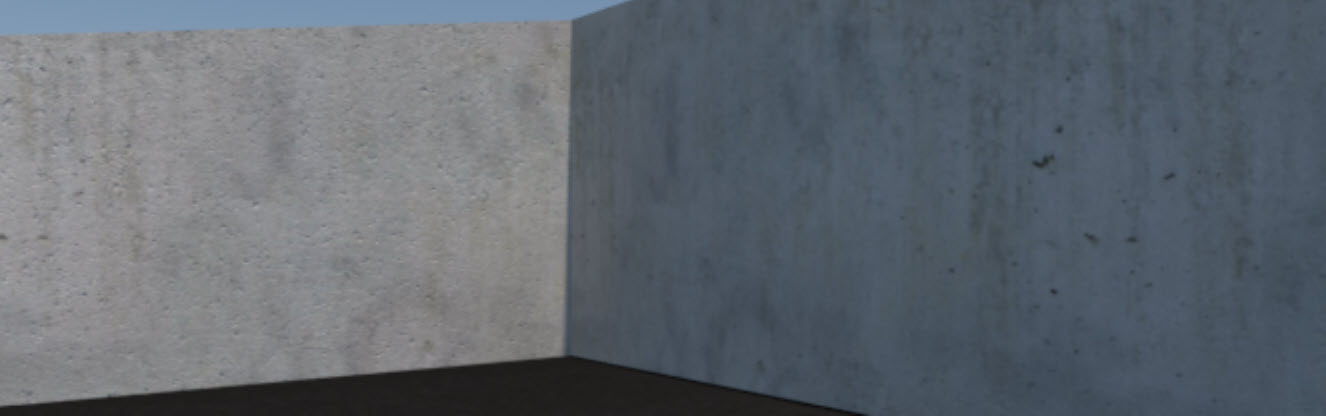

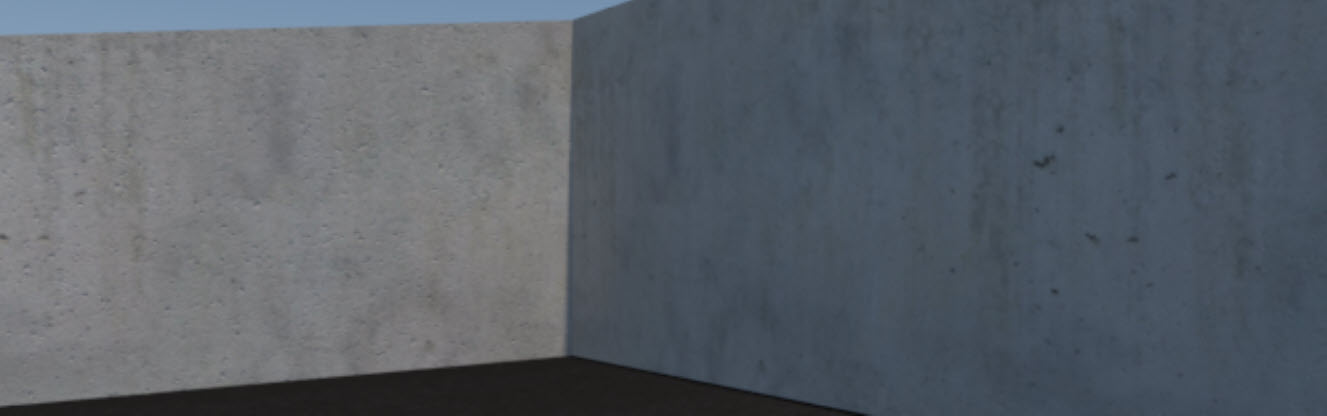

• Erstellen Sie ein erstes Testrendering, indem Sie einen Markierungsrahmen aufziehen und den Ausschnitt berechnen.
• Öffnen Sie die Oberflächenmaterialen-Einstellungen erneut.
• Deaktivieren Sie den Haken beim Kanal Reflexion.
• Weiter stellen Sie im Kanal Farbe die Deckkraft der Textur auf 75% um. Das lässt die eingestellte, graue Oberflächenfarbe etwas durchschimmern.
• Bestätigen Sie mit OK.

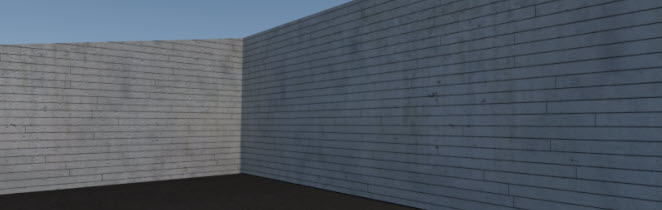

• Erstellen Sie dann erneut ein Testrendering und vergleichen Sie mit dem vorherigen Bild. Siehe auch Screenshots.

In einem weiteren Schritt soll nun noch eine Brettstruktur hinzugefügt werden. Fügen Sie diese Struktur auf den Diffusionskanal hinzu. Hinweis: Der Diffusionskanal eignet sich besonders, um nur gewisse Teile der Textur zu verändern. Beispielsweise abzudunkeln oder aufzuhellen. Hierzu laden Sie ein Bild auf den Kanal, von welchem die Helligkeiten ausgwertet werden.

• Öffnen Sie das Oberflächenmaterial erneut im Menü Verwaltung / Oberflächenmaterialien...

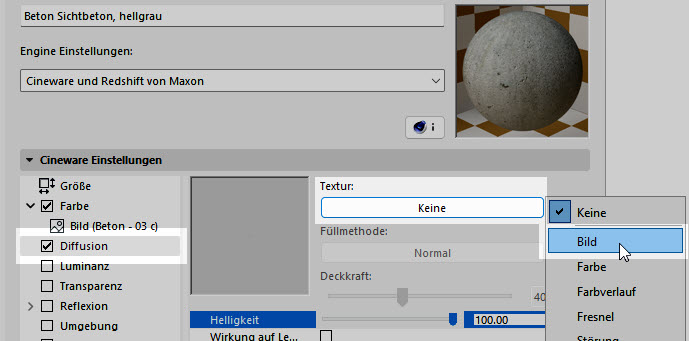

• Aktivieren Sie den Diffusionskanal und klicken Sie bei Textur auf Bild.
• Navigieren Sie zu BIBLIOTHEKEN und dann zu Oberflächenmaterialienkatalog / Oberflächenmaterialienkatalog / [TImg] Texturen / Holz / Holz - 20 Vertikal d. Siehe Screenshot.
• Bestätigen Sie mit OK. Die Vorschau aktualisiert sich sofort.

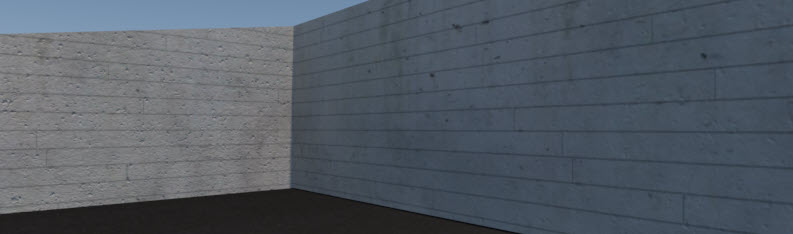

• Erstellen Sie erneut ein Testrendering.

Was nun auffällt ist, dass die Bretterstruktur zu klein ist und die Fugen zu dunkel sind. Korrigieren Sie dies folgendermassen:

• Gehen Sie in den Kanal Grösse und verdoppeln Sie da die Vertikale Grösse auf 3.2m (Proportion sperren = Aktiv). Das Vorschaubild aktualisiert sich sofort. Sieht schon besser aus.

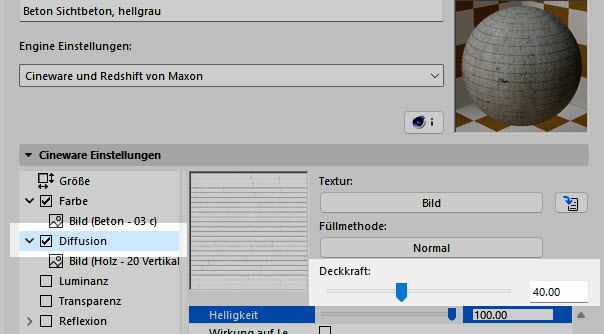

• Nun reduzieren Sie die Deckkraft des Diffusionskanals auf 40%.
• Passen Sie abschliessend auch hier die Engine Hardwarebeschleunigung über Einstellungen anpassen... / Grundeinstellungen aktualisieren (von Cineware) an.

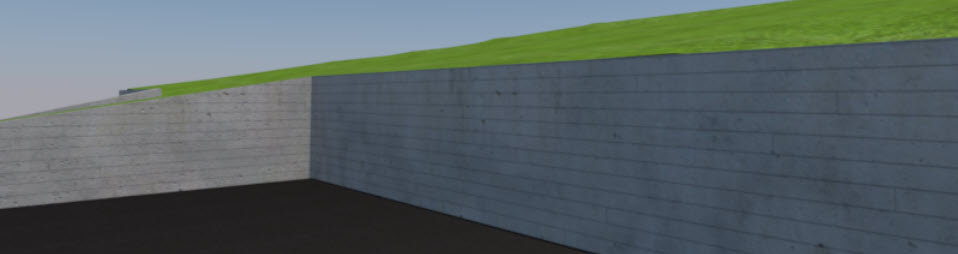

• Bestätigen Sie mit OK und erstellen Sie ein letztes Testrendering. Vergleichen Sie dieses mit den vorherigen Bildern.

Tipp: Sie können auch hier wieder die Textur über das Menü Ändern ausrichten, um den Ursprung der Bretterstruktur zu bestimmen.

Nachfolgend wird der Diffusionskanal noch in einem anderen Beispiel angewendet. Es soll mit einer Störung eine Art Abnutzungseffekt auf dem Asphalt entstehen. Für solche Effekte ist der Diffusionskanal perfekt geeignet.

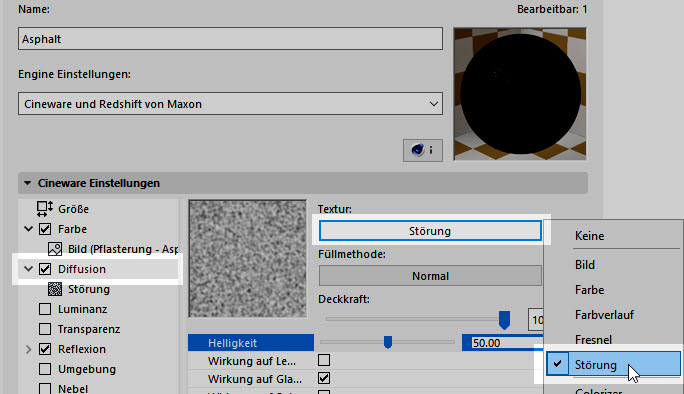

• Öffnen Sie das Oberflächenmaterial Asphalt. Saugen Sie dies mit der Pipette   über den 3D-Oberflächenkatalog auf und öffnen Sie dann das Material mit einem Doppelklick im Oberflächen-Katalog.
• Setzen Sie, falls noch nicht vorhanden, den Haken bei Diffusion und wählen Sie Textur / Störung.
• Bestätigen Sie mit OK und rendern Sie ein Vorschaubild.

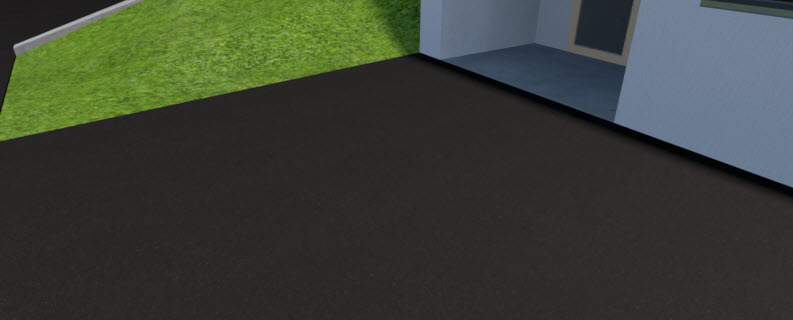

Auf dem Bild ist sofort erkennbar, dass der Effekt in der Form zu klein und zu stark eingestellt ist. Nachfolgend sind die Schritte erklärt, um den Effekt etwas abzuschwächen:

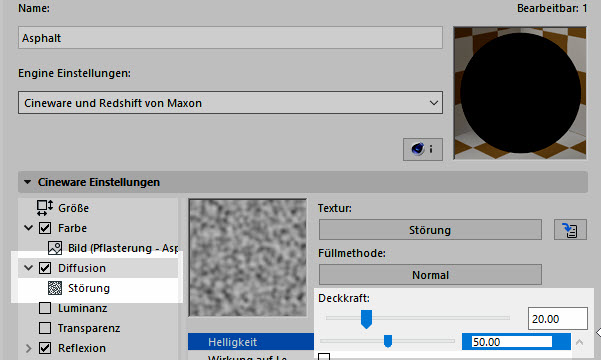

• Reduzieren Sie die Deckkraft des Kanals auf 20%.
• Optional können Sie die Helligkeit reduzieren.

Anschliessend ändern Sie in die Grösseneinstellungen:

• Unter Störung / Globale Grösse geben Sie den Wert 200 ein.
• Bestätigen Sie mit OK.

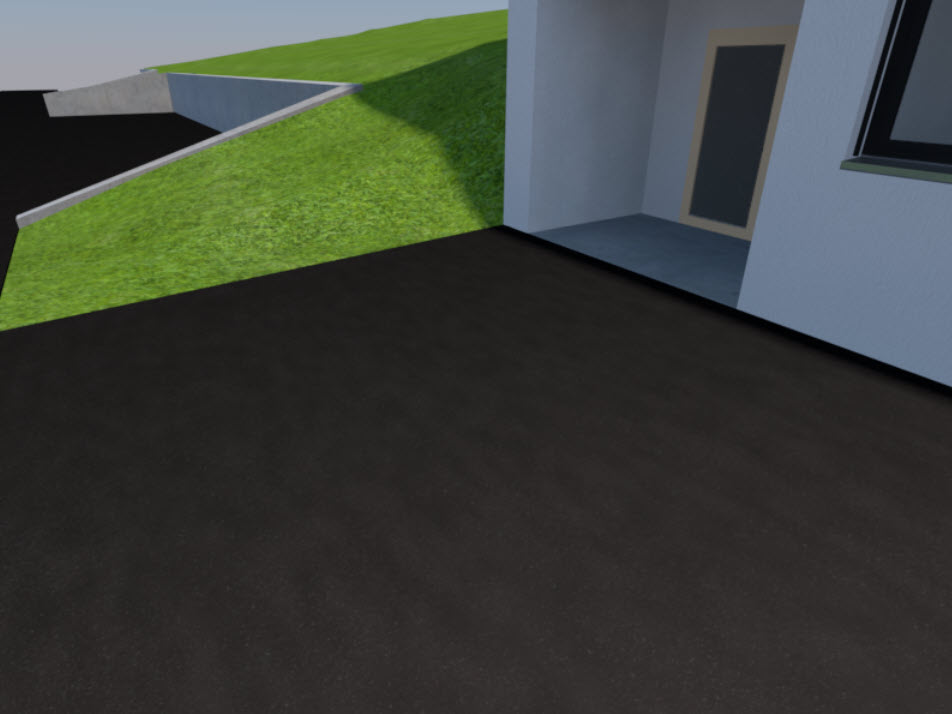

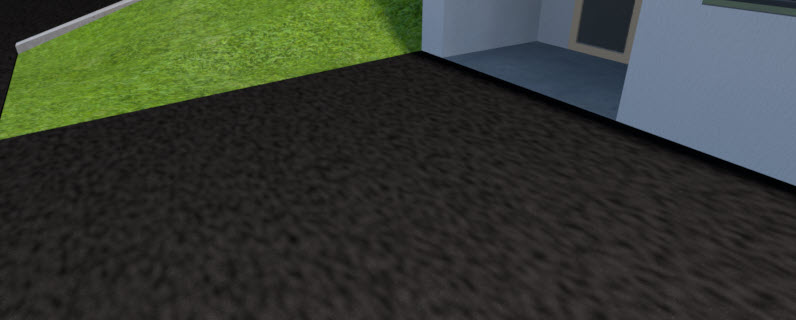

Rechnen Sie dann erneut ein Testrendering. Siehe auch Screenshot.

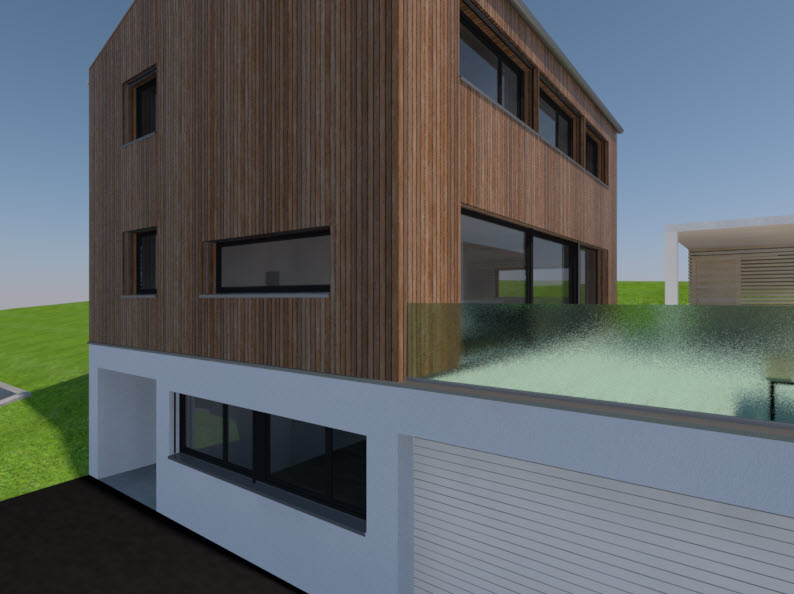

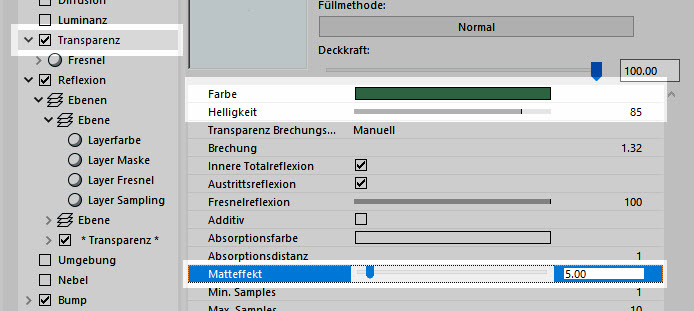

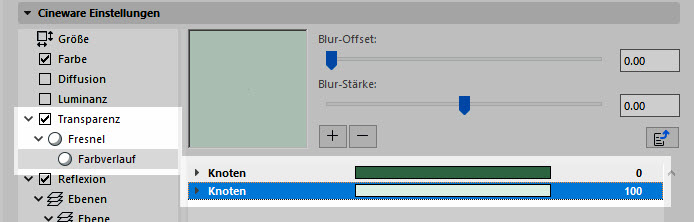

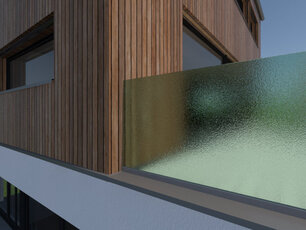

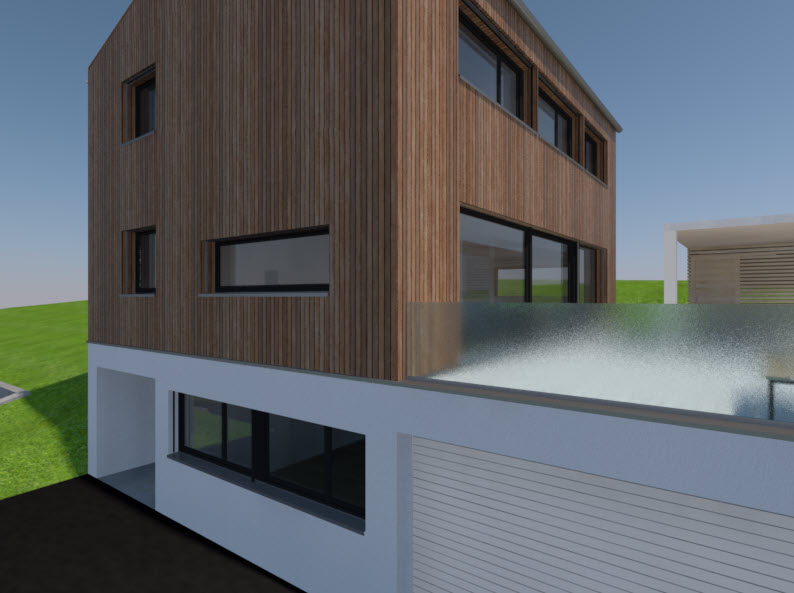

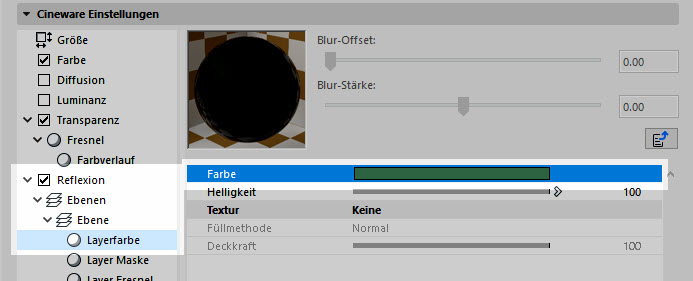

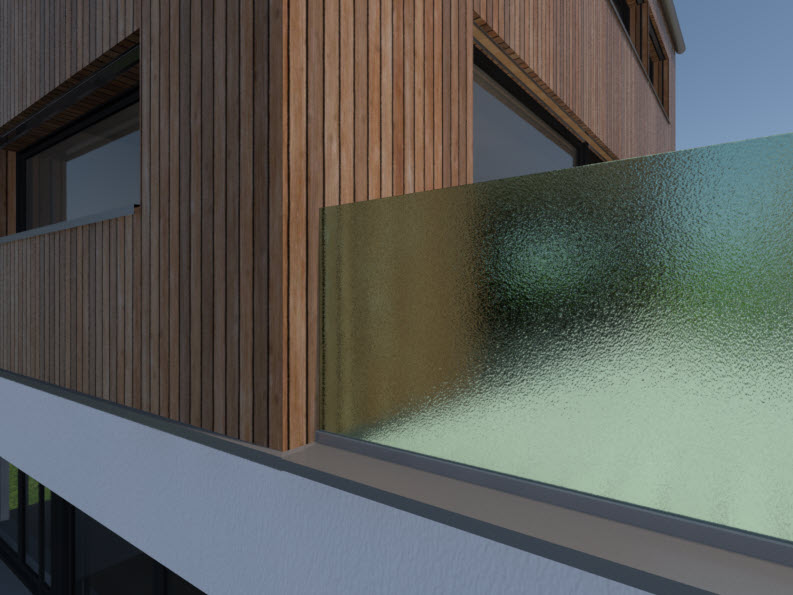

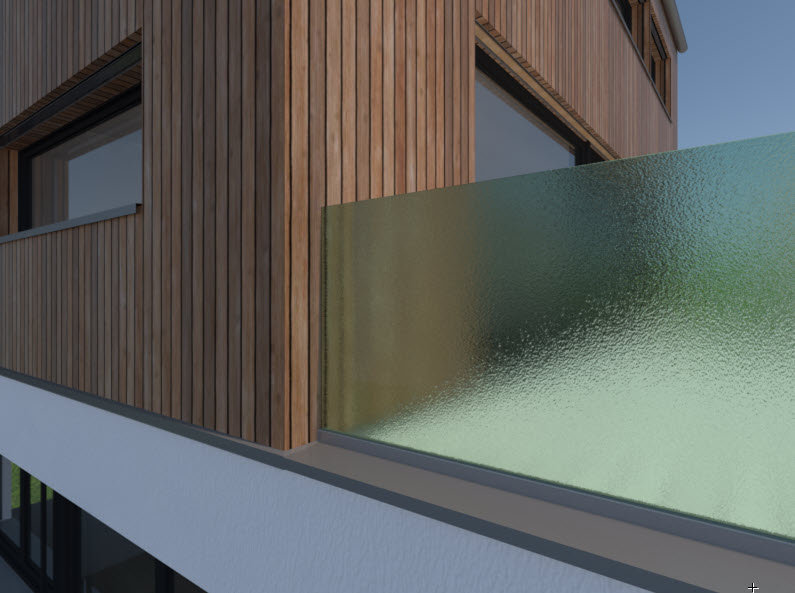

Glas erscheint bei verschiedenen Lichtsituationen stets ein wenig anders und die Einstellungen des Oberflächenmaterials sind stark von den Einstellungen der Photorealistik abhängig. Diese Umstände machen Glas etwas komplexer einzustellen als andere Materialien, welche keine Transparenz und nur wenig Reflexion besitzen. Sie werden folgend das Glas für die Fensterscheiben und für die Glasbrüstung anpassen.

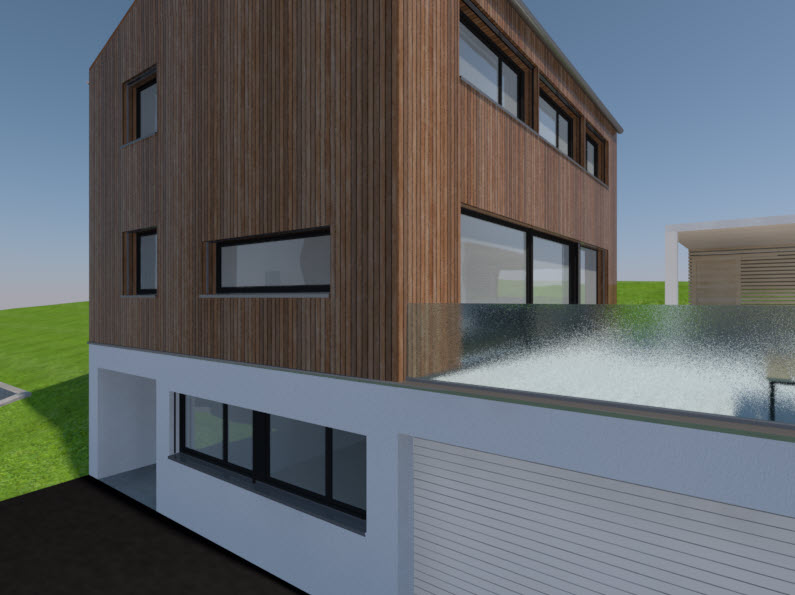

Zuerst muss die aktuelle Situation eruiert werden:

• Öffnen Sie den Ausschnitt Glas Fenster / Brüstung und erstellen Sie von diesem Ausschnitt ein erstes Testrendering, vergleiche Screenshot.
• Die Frage, die sich nun stellt ist: Wie muss das Glas eigentlich aussehen?

Im Beispiel rechts weist das Fensterglas einen relativ hohen Grad an Spiegelung auf, während praktisch keine Transparenz sichtbar ist. In der Regel erscheint auch am Tag das Fensterglas relativ dunkel. Um das Fensterglas zu korrigieren gehen Sie folgendermassen vor:

• Öffnen Sie den Einstellungsdialog des Oberflächenmaterials Glas, Normalglas.

Zuerst soll die Reflexion bearbeitet werden:

• Verändern Sie den Helligkeitswert im Kanal Reflexion auf 30%.
• Bestätigen Sie mit OK.

Das Glas dürfte jedoch noch ein wenig dunkler sein. Gehen Sie folgendermassen vor:

• Öffnen Sie die Materialeinstellungen von Glas Normalglas erneut und gehen Sie in den Kanal Farbe.
• Reduzieren Sie die Helligkeit auf 20%.

• Als nächstes können Sie beim Kanal Reflexion die Globale Reflexionshelligkeit und Spiegelungshelligkeit jeweils auf 60% reduzieren.

• Zum Schluss können Sie im Kanal Bump noch die Stärke reduzieren auf 0.50. Dadurch wird die Wölbung im Glas reduziert.

• Passen Sie abschliessend auch hier die Engine Hardwarebeschleunigung an, indem Sie auf Einstellungen anpassen... / Grundeinstellungen aktualisieren (von Cineware) klicken.

In den nächsten Schritten soll nun das Material der Glasbrüstung angepasst werden. Hier werden Sie lernen, wie Sie ein Glas einfärben können und wie es als Milchglas definiert werden kann. Gehen Sie wie folgt vor:

• Öffnen Sie den Einstellungsdialog des Brüstungsglas Glas Profilit im gleichen Vorgehen mit dem Oberflächen-Katalog.
• Gehen Sie in den Kanal Farbe: Mit einem Doppelklick in das Farbfeld ändern Sie die Farbe auf einen Grünton (im Beispiel wurden die Farbwerte RGB 45, 100, 65 verwendet). Die Helligkeit reduzieren Sie auf 20%.

Gehen Sie dann in den Transparenz-Kanal:

• Klicken Sie doppelt auf das Farbfeld und wählen Sie einen grünlichen Farbton, gleich wie vorher oder heller.
• Die Helligkeit ändern Sie zu 85%.
• Setzen Sie unter Matteffekt einen Wert von 5%.

• Öffnen Sie im Transparenz-Kanal den Farbverlauf unter Fresnel.
• Klicken Sie doppelt auf das obere Farbfeld und defnieren Sie denselben grünlichen Farbton (RGB 45, 100, 65).
• Klicken Sie auf das untere Farbfeld doppelt und definieren Sie einen hellen grünlichen Farbton (RGB 220, 240, 227).

• Öffnen Sie im Reflexions-Kanal den Layer 1. Hier kann der Farb-Effekt weiter optimiert werden.
• Stellen Sie für den Glanz eine ähnliche Farbe ein, wie für die Transparenz.
• Passen Sie abschliessend auch hier die Interne Engine an die CineRender Engine an, indem Sie auf Einstellungen anpassen... / Interne Einstellungen aktualisieren (von CineRender) klicken.
• Bestätigen Sie mit OK
• In den Photorealistik-Einstellungen schalten Sie den Matt-Effekt ein (Detaillierte Informationen einschalten / Optionen / Allgemeine Optionen => Siehe Screenshot).
• Speichern Sie die Szene.
• Erstellen Sie ein weiteres Testrendering.

• Das Glas sieht schon viel besser aus. Der Matteffekt ist hier bereits gut sichtbar, weil dieser in den Photorealistik-Einstellungen eingeschaltet wurde.

Hinweis: Der Matteffekt sieht in einer Szene mit mittlerer Qualität viel besser aus, braucht jedoch auch länger zur Berechnung. Vergleichen Sie die beiden Screenshots unten:

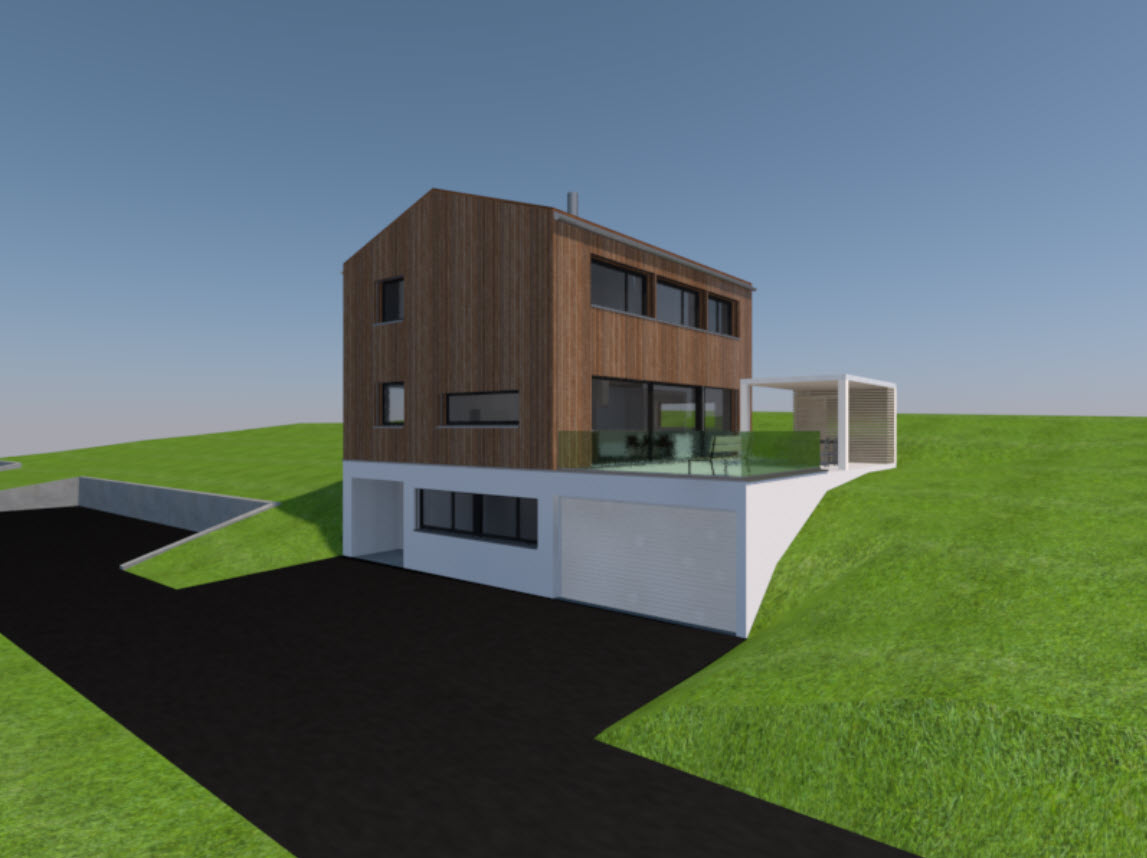

Wichtige Hinweise zum Thema Gras:

• Wenn Sie mit 3D-Gras arbeiten möchten, müssen Sie dieses stets an zwei Orten einschalten:

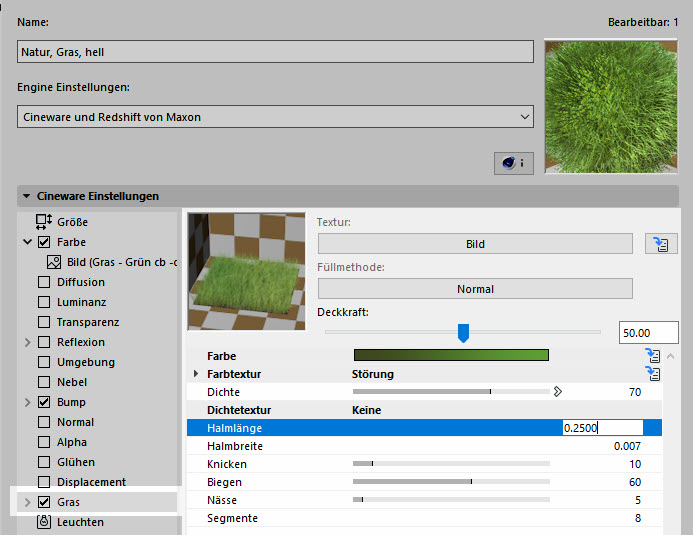

  • Im Oberflächenmaterial Kanal Gras: Schalten Sie hier den Kanal ein. Im Oberflächenkanal definieren Sie, wie die Halme aussehen und wie dicht die Grasfläche sein soll. Je dichter, desto länger dauert das Rendering.
  • In den Photorealistik-Einstellungen: Gehen Sie hier in die Detaillierten Einstellungen und setzen Sie den Haken unter Optionen / Gras.
• Die Berechnung von Gras dauert mit steigenden Qualitätseinstellungen enorm an. Wenn Sie das 3D-Gras verwenden möchten, so schalten Sie dies in den Photorealistik-Einstellungen erst am Schluss für das finale Rendering ein.
• Gras berechnet mit dem Standard-Renderer schneller als mit dem physikalischen Renderer.

Lesen Sie in den Kurzhilfen 1351 Oberflächenmaterialien (CineRender by MAXON) und 1354 Photorealistik Einstellungen (CineRender by MAXON) die entsprechenden Kapitel, um mehr über 3D-Gras zu erfahren!

Das Hintergrundbild, welches Sie nun gespeichert haben, zeigt einen freundlichen Sommernachmittag. Nun muss natürlich zuerst eine passenden Szene dazu erstellt werden. Speichern Sie sich hierfür einen neuen Ausschnitt ab.

• Öffnen Sie den Ausschnitt 1 Kamera Aussen im Ordner Aussen.
• Gehen Sie dann ins Menü 3D / Photorealistik-Einstellungen (falls dieses nicht schon offen ist).

• Wählen Sie die vorhin gespeicherte Szene Aussen, Tageslicht, schnell, Schwellwert angepasst.

• Wählen Sie dann die Wetter-Voreinstellung: Mittag.
• Wechseln Sie den Ort zu Wolfenschiessen.
• Klicken Sie unter Szene auf Szene speichern als... und geben Sie der Szene den Namen Hintergrundbild.

• Aktivieren Sie den Render-Schutzbereich, falls dieser noch nicht aktiv ist.
• Wählen Sie anschliessend den Ordner Aussen / Umgebung in der Ausschnittmappe und speichern Sie den Ausschnitt mit Klick auf Aktuellen Ausschnitt sichern... ab. Siehe Screenshot.

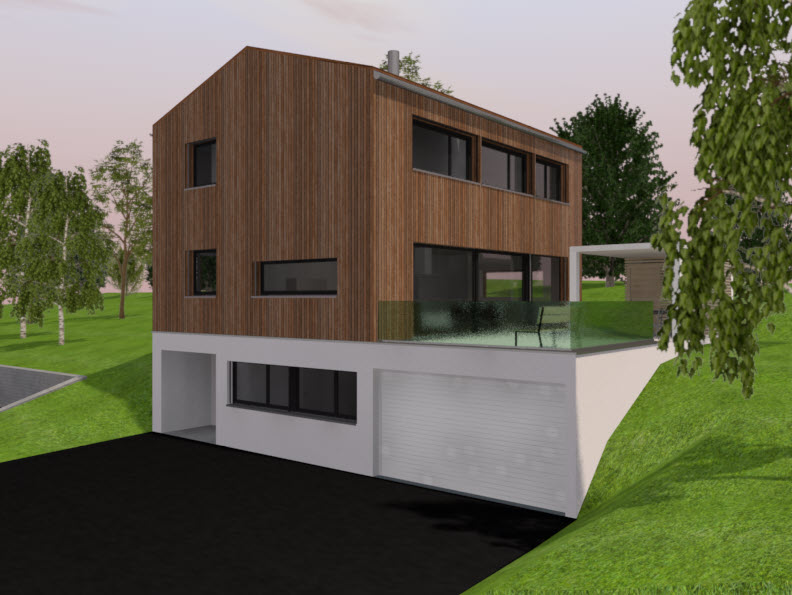

• Anschliessend können Sie ein Testrendering erstellen, um zu sehen, wie die Szene ohne Hintergrundbild aussieht und wie die Schatten verlaufen.

Als Nächstes muss das vorhin gespeicherte Bild in die ArchiCAD Bibliothek geladen werden.

• Öffnen Sie den Bibliotheken-Manager im Menü Ablage / Bibliothekenmanager / Bibliotheken-Manager (Tastaturkürzel B).
• Wählen Sie die Eingebettete Bibliothek / Neue Dateien in den ausgewählten Ordner hinzufügen und wählen Sie das Bild aus, welches Sie vorhin auf dem Desktop gespeichert haben (3940_18_sarnen.jpg).
• Schliessen Sie den Bibliothekenmanager mit OK.

Das Bild wird dann in den Photorealistik-Einstellungen als Hintergrund definiert.

• Gehen Sie in den Photorealistik-Einstellungen ins Register Hintergrund.
• Unter Hintergrund wählen Sie Bild. Suchen Sie dann das Bild, welches Sie in die Bibliothek geladen haben.
• Speichern Sie die neue Szene (Hintergrundbild).

Was bereits im Vorschau-Bild der Photorealistik-Einstellung auffällt ist, dass das Hintergrundbild nicht sichtbar ist. Das liegt daran, dass der Physikalische Himmel (Register Umgebung) das Register Hintergrundbild übersteuert, sprich das Bild wird überdeckt.

• Sie könnten nun im Register Umgebung den Himmel ausschalten (Keiner), dann geht jedoch auch das realistische Licht vom physikalischen Himmel verloren. Eine andere Lösung muss her.

Die Elemente des physikalischen Himmels können ausgeblendet werden, so dass dahinterliegende Elemente sichtbar werden.

• Setzen Sie den Haken Detaillierte Einstellungen.
• Unter Umgebung / Physikalischer Himmel / Compositing entfernen Sie den Haken Sichtbar für Kamera.
• Erstellen Sie erneut ein Vorschau-Rendering. Das Hintergrundbild wird bereits sichtbar.
• Speichern Sie die Szene mit den gemachten Anpassungen.

Das Hintergrundbild soll folgend noch ausgerichtet werden:

• Im Menü 3D / 3D-Stile wählen Sie unter Hintergrund die Option Wie Photorealistik.
• Bestätigen Sie mit OK.
• Das Bild wird im Schutzbereich angepasst und angezeigt.

Nun kann die Positionierung optimiert werden:

• Im Photorealistik-Einstellungen Fenster ändern Sie die Positionierung im Register Hintergrund.
• Aufgrund des weissen Randes oben wählen Sie gesamten Hintergrund ausfüllen oder...
• ...alternativ Eigene. Dann muss jedoch die Skalierung und Position manuell vorgenommen werden.

• Öffnen Sie den Ausschnitt 1 Kamera und prüfen Sie, dass das Hintergrundbild eingeblendet ist (3D / 3D-Fenster Einstellungen). Speichern Sie den Ausschnitt neu.
• Rendern Sie dann ein Testrendering, indem Sie den Ausschnitt 1 Kamera auswählen (prüfen Sie, dass die vorhin eigens erstellte Szene ausgewählt ist) und dann auf das Kamerasymbol klicken.

Nun haben Sie, mit verhältnismässig wenig Aufwand, ein Hintergrundbild eingefügt, ohne auf die Vorzüge des physikalischen Himmels verzichten zu müssen.

• Öffnen Sie das Objekt-Werkzeug  und wählen Sie BIBLIOTHEKEN / Objekte / Umgebung / Aussenbegrünung. Hier wählen Sie Immergrün und dann Allgemein2.
• Wählen Sie die Ebene 006 Umgebung und bestätigen Sie mit OK.
• Anschliessend setzen Sie mehrere Büsche entlang der Terrainkante. Tipp: Zoomen Sie dafür etwas weiter raus und schauen Sie für das Setzen der Bepflanzung aus der Vogelperspektive auf Ihre Szene hinab. Das vereinfacht das Positionieren.
• Hinweis: Die graue Fläche zeigt Ihnen an, wo das Objekt abgesetzt wird.
• Anschliessend verändern Sie die Grösse von einzelnen Büschen, indem Sie diese einzeln anwählen, die Objekteinstellungen aufrufen (Taste T) und mit eingeschaltener Schaltfläche Breiten miteinander verknüpfen... einen Wert verändern (Vorzugsweise die Höhe). Siehe Screenshots.

• Anschliessend wiederholen Sie diesen Vorgang mit folgenden Objekten:
  • ../ Aussenbegrünung / Sträucher / Haselnuss
  • ../ Aussenbegrünung / Laubbäume / Ahorn
  • ../ Aussenbegrünung / Laubbäume / Birke

Wichtig:

• Setzen Sie auch Bäume im (für die Kamera) unsichtbaren Bereich. Die Bepflanzung spiegelt sich beispielsweise in den Fensterscheiben, oder wirft interessante Schatten auf das Gebäude.

Gehen Sie dann folgendermassen vor, um die Szene zu rendern:

• Öffnen Sie den Ausschnitt Umgebung / 1 Kamera.
• Gehen Sie ins Menü Anzeige / Neu aufbauen & regenerieren. Folglich richten sich alle Bäume und die Sträucher zur Kamera aus.
• Klicken Sie dann auf das Kamerasymbol oder verwenden Sie die Taste F12, um das Bild zu rendern.

Wenn das Bild nun als Zwischenschritt mit höherer Qualität gerechnet wird, wird schnell deutlich, dass mit der CineRender Engine im ArchiCAD sehr gute Resultate erreicht werden können. Für das unten sichtbare Bild wurde die Renderingqualität auf Hoch und die Schattenqualität auf Mittel gesetzt. Siehe Screenshot.

Zusätzlich wurde noch das 3D-Gras aktiviert und die Ausgabegrösse wurde auf 1200*800 Pixel erhöht. Die Berechnung des Renderings dauerte mit dieser Einstellung entsprechend länger!
