Erfahren Sie, wie individuelle Fensterformen erstellt werden können.

• Öffnen Sie den Ausschnitt Decken GR im Ordner Wallhole.

• Das gewünschte Fenster wurde bereits massstäblich mit den ArchiCAD-3D-Werkzeugen (z. B. Decken, Wände, etc.) liegend im Grundriss konstruiert.
• Achten Sie auf die Ausrichtung: Norden entspricht oben.
• Stellen Sie die Objektattribute so ein, wie sie später angezeigt werden sollen.
• Kontrollieren Sie im 3D-Fenster, im Ausschnitt Decken 3D, ob das Fenster Ihren Vorstellungen entspricht.

• Sie können im 3D die rötliche Decke, welche über das gesamte Fenster platziert wurde, erkennen. Diese Decke ist relevant für den passenden Wanddurchbruch.
  Hinweis:
  Damit der Wanddurchbruch nicht rechteckig wird, sondern der Form des Fensters entspricht, benötigt es diese Decke als Platzhalter für den Wanddurchbruch.
  Wenn die Decke den WALLHOLE-Befehl enthält, entsteht ein kompletter Wanddurchbruch. Beim Befehl WALLNICHE-Befehl entsteht eine Wandnische.
• Aktivieren Sie die Decke und tragen Sie in bei der Element-ID den Begriff WALLHOLE ein.

• Aktivieren Sie im Grundriss oder im 3D-Fenster alle zum Fenster gehörenden Elemente und die WALLHOLE-Decke.
• Gehen Sie ins Menü Ablage / GDL Objekte / Auswahl sichern als... / Fenster...
  Hinweis:
  Beim Abspeichern aus dem 3D-Fenster erscheint das abgebildete Dialogfenster betreffend Ausrichtung zur Wandebene. Legen Sie die Ebene fest, z. B. Horizontale Ebene und klicken auf Fortfahren und Sichern.
• Vergeben Sie im Dialogfenster einen sinnvollen Namen und wählen Sie die Eingebettete Bibliothek als Speicherort. Klicken Sie auf Sichern um das Dialogfenster zu schliessen.
• Es erscheint ein weiteres Dialogfenster, in den Sie die Attribute festlegen / verändern können.
• Über den Button Details ändern... kann - falls gewünscht - ein Vorschaubild eingefügt werden. Mit Ändern bestätigen.
• OK.

Über das Fenster-Werkzeug kann das erstellte Fenster jetzt platziert werden.

• Öffnen Sie den Ausschnitt Fenster einsetzen.
• Öffnen Sie anschliessend das Fensterwerkzeug.
• Wählen Sie aus der Eingebetteten Bibliothek das soeben erstellte Fenster aus und nehmen Sie die gewünschten Fenster-Einstellungen vor. Mit OK bestätigen.
• Platzieren Sie das Fenster in der Wand und machen Sie die 3D-Kontrolle im Ausschnitt Fenster 3D.

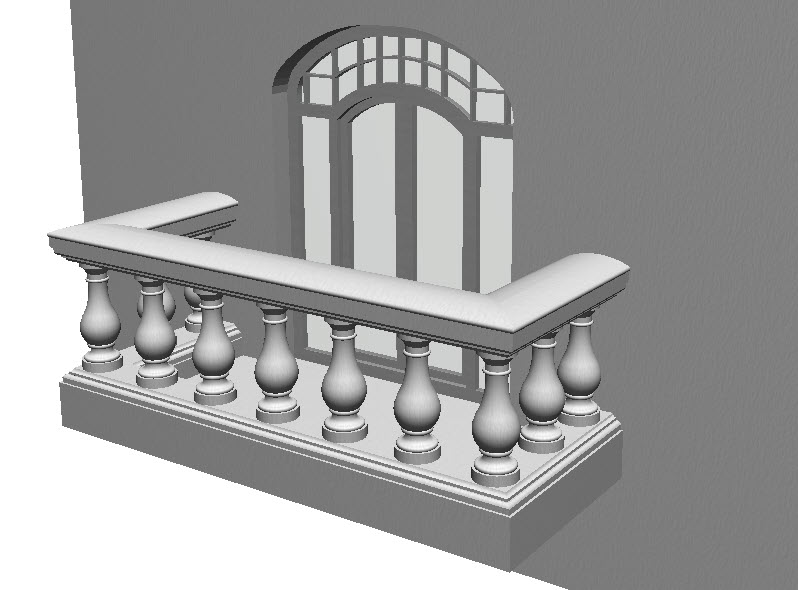

• Als Ergebnis erhalten Sie ein individuelles Freiform-Fenster samt unterschiedlicher Wandöffnungen innen und aussen.

• In den nächsten beiden Ausschnitten Weitere Beispiele und Hinweis: versch. Materialisierung können Sie weitere Freiform-Fenster betrachten und den Einfluss der vordefinierten Materialien erkennen.
