• Öffnen Sie den Ausschnitt 0. EG.
• Anschliessend öffnen Sie das Fassadenwerkzeug im Werkzeugkasten.

Hinweis: Wenn Sie mit dem Einstellungsdialog des Fassadenwerkzeugs noch nicht vertraut sind, empfehlen wir, dass Sie zuerst das Kapitel Einstellungen in der Kurzhilfe 2457 Fassadensysteme durchlesen.

• Stellen Sie im Register Fassadensystem die Höhenwerte gemäss Bild rechts ein.
• Den Versatz zur Paneel-Mitte den Paneel-Versatz auf 0.15 und wählen Sie die Ebene 010 Aussenwände.

• Gehen Sie dann ins Register Schema.
• Unter Spalten fügen Sie ein Feld hinzu.
• Kontrollieren Sie, dass die Breite und Höhe je 1.0m beträgt.
• Im Vorschaubild können Sie definieren, welche Felder Haupt- oder Nebenpaneel sind. Klicken Sie hierfür mit der Maus auf ein Feld, und wählen Sie unten für das eine Feld Haupt- für das andere Nebenpaneel.

• Klicken Sie dann auf Profile und wählen Sie Randprofil.
• Überprüfen Sie, dass für Versatz Rahmen-Rückseite den Wert 0.15 definiert ist.

• Prüfen Sie auch die Riegel-Einstellungen (gemäss Screenshot):
  • Versatz Rahmen-Rückseite: 0.15
  • Oberflächenmaterial: Rahmen

• Wählen Sie unter Paneele / Hauptpaneel und machen Sie folgende Einstellungen:
  • Unter Typ wählen Sie Integriertes Fassaden Paneel.
  • Unter Fassadenpaneel-Einstellungen definieren Sie den Baustoff und die Oberflächen (Farbe, schwarz).
• Für das Nebenpaneel sind die Einstellungen absolut identisch, ausser dass die Oberflächenmaterialien das Material Farbe, weiss haben. Siehe Screenshot.
• Bestätigen Sie dann mit OK.

Um die Fassade zu erstellen, gehen Sie folgendermassen vor:

• Beginnen Sie, bei der Stütze oben rechts zu zeichnen und ziehen Sie die Fassade nach unten bis zur gegenüberliegenden Stütze. Mit einem Klick schliessen Sie ab.
• Spiegeln Sie die Fassade an der Referenzlinie, so dass sie aussen an der gezeichneten Linie zu liegen kommt.

Nun ist die erste Fassade erstellt. Um den gewünschten Effekt der optischen Täuschung zu generieren, muss die Fassade noch bearbeitet werden.

• Öffnen Sie den Ausschnitt Perspektive Nordost. Hier sehen Sie Ihre Fassade im 3D-Fenster.

• Zoomen Sie zur Fassade hin und aktivieren Sie diese. Klicken Sie dann auf Bearbeiten.

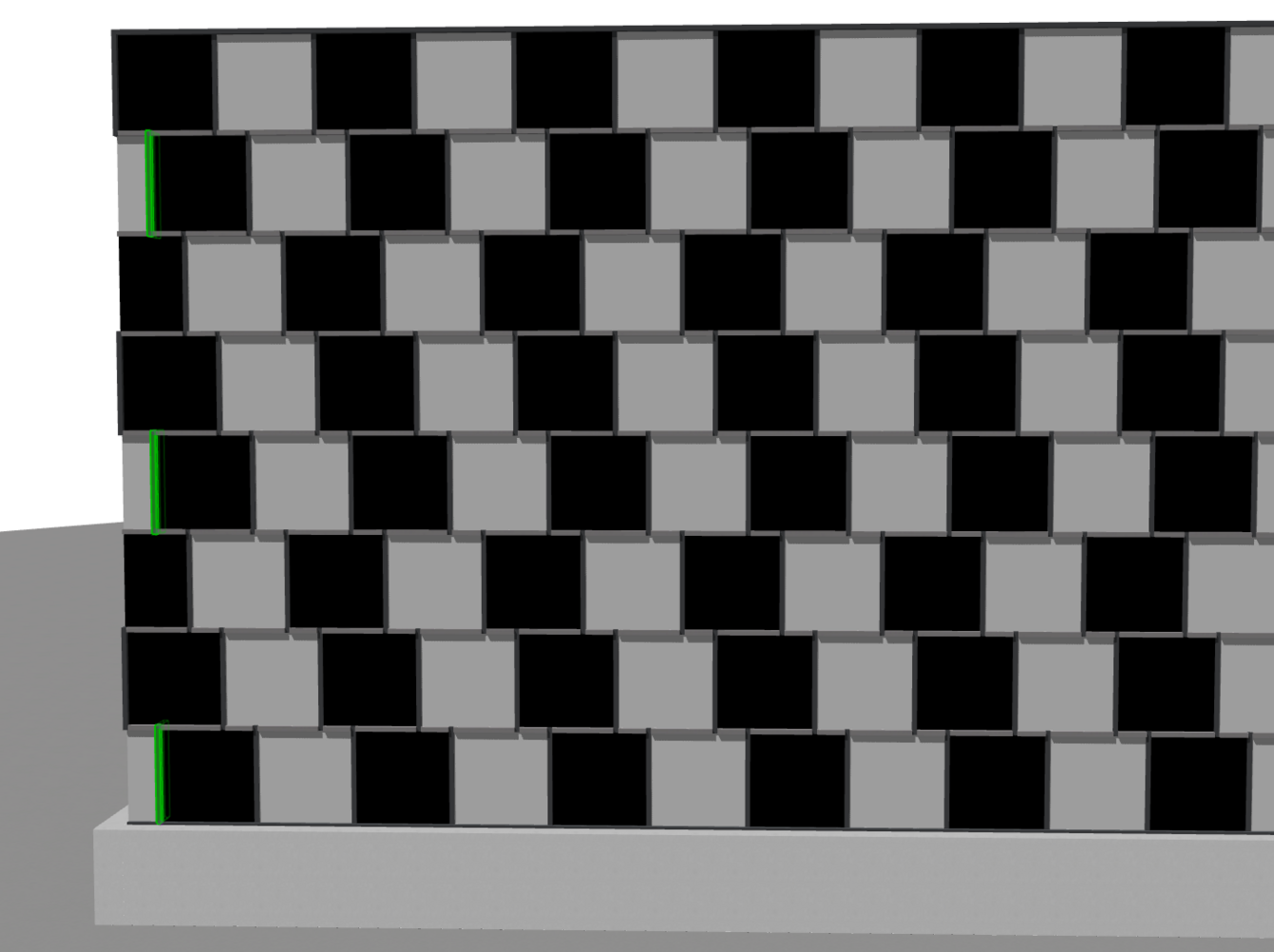

• Fahren Sie mit der Maus auf einen Pfosten der untersten Zeile und warten Sie kurz, bis zwei blaue Buttons erscheinen.
• Wählen Sie den linken Button, damit alle Pfosten der Zeile aktiviert werden.
• Wiederholen Sie diesen Schritt mit der vierten und der siebten Zeile. Siehe Screenshot.

Tipp: Halten Sie die Shift-Taste für diese Bearbeitungen gedrückt.

• Packen Sie einen Pfosten an einem Aktivierungspunkt und fahren Sie mit dem Mauszeiger auf der X-Achse nach rechts.
• Mit der Taste R können Sie den gewünschten Abstand eingeben. Geben Sie 0.33 ein und bestätigen Sie mit Enter. Siehe Screenshot.
• Folglich werden alle Paneele, welche zwischen diesen Pfosten liegen, um 33 cm nach rechts verschoben.

Die vorhin ausgeführten Schritte sollen nun für zwei weitere Zeilen wiederholt werden:

• Aktivieren Sie alle Pfosten der dritten und der sechsten Zeile.
• Verschieben Sie diese um R 0.33 auf der X-Achse nach links.

Anschliessend sollen die noch falsch zugewiesenen Paneele korrigiert werden:

• Aktivieren Sie die falschen Paneele rechts und links (siehe Screenshot).
• Ändern Sie die Paneel-Klasse im Einstellungsdialog (Taste T), so dass diese weiss werden.

• An beiden Seiten wurden wegen der Verschiebung die Randprofile nach innen versetzt.
• Aktivieren Sie die Profile und stellen Sie diese im Info-Fenster um auf Pfosten, siehe Bild.

Ergänzen Sie dann beidseitig das Randprofil, so dass es durchläuft:

• Aktivieren Sie das Rand-Profil (zuoberst).

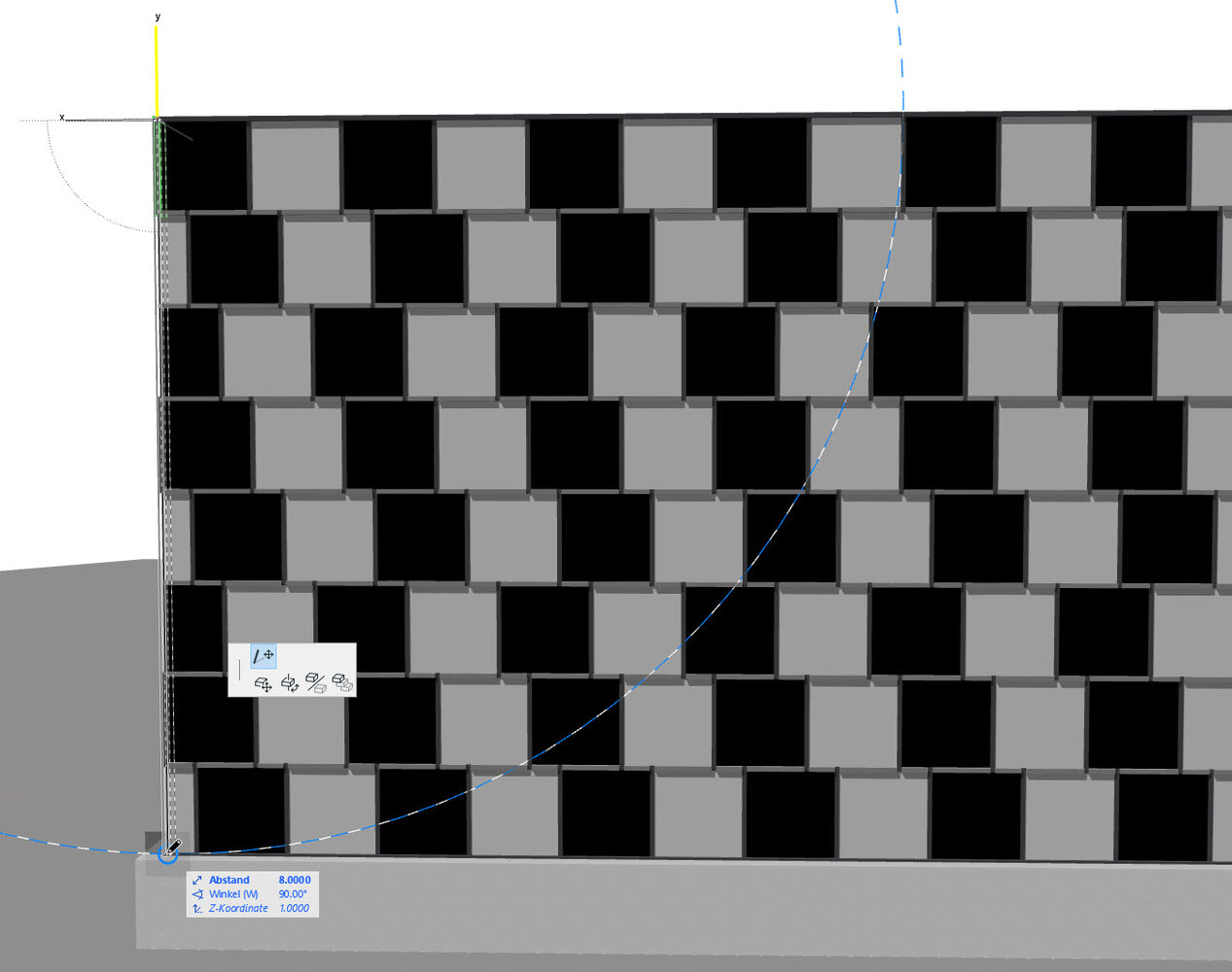

• Ziehen Sie es mit dem Petpaletten-Befehl Längenänderung nach unten.
• Das Randprofil verschneidet sich unten automatisch.

Tipp: Möglicherweise müssen Sie einzelne Randprofil-Stücke darunter zuerst löschen.

• Öffnen Sie dann die Fassaden-Einstellungen im Fassaden-Bearbeitungsfenster (oben links).
• Gehen Sie ins Register Profile und wählen Sie unter Pfosten den Typ unsichtbar.
• Für die Distanz geben Sie den Wert 0.00 ein.
• Bestätigen Sie mit OK und beenden Sie den Bearbeitungsmodus (oben links).

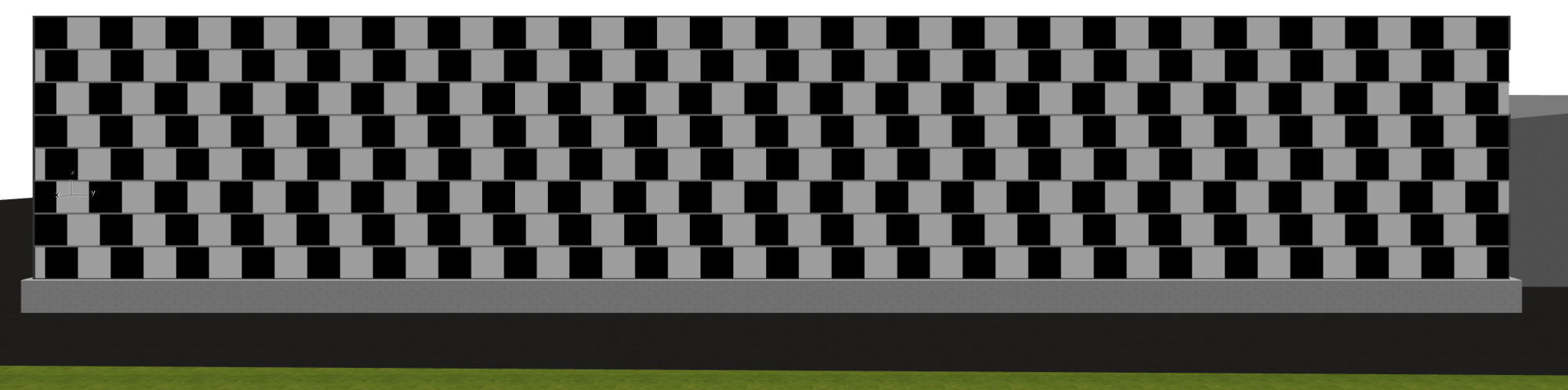

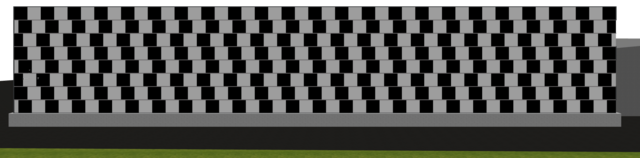

Als Resultat sehen Sie die Fassade mit dem Täuschungseffekt. Drehen Sie die Fassade, zur Kontrolle, mit dem Orbit im 3D-Fenster.

Die Nordfassade werden Sie in den folgenden Schritten direkt im 3D-Fenster erstellen und dann anschliessend bearbeiten. Die nächsten Schritte sollen die bisherigen Bearbeitungen festigen.

• Öffnen Sie den Ausschnitt Perspektive Nordost und rufen Sie das Fassadenwerkzeug  auf.
• Unter Schema definieren Sie das Raster gemäss Screenshot.
• Stellen Sie sicher, dass das einzelne Feld als Neben-Paneel definiert ist.
• Klicken Sie auf die rechts Begrenzung und definieren diese als Teilung. Dieser Schritt ist notwendig, damit die Paneele als zwei Meter breite Elemente aktiviert werden können. Andernfalls laufen die Paneele trotz der Breite von zwei Metern über die ganze Fassade.
• Klicken Sie auf die obere Linie über dem Paneel und definieren Sie für den Bereich einen Riegel (siehe Bild).

Später soll einigen Paneelen der Fassade eine andere Farbe gegeben werden. Dies kann vorbereitend mit dem Paneeltyp gemacht werden:

• Wählen Sie für das Hauptpaneel den Typ Integriertes Fassaden Paneel.
• Definieren Sie dann unter Fassadenpaneel Einstellungen das Material Farbe, rot.
• Für das Neben-Paneel wählen Sie im gleichen Vorgehen Farbe, weiss.
• Bestätigen Sie das Fenster mit OK.

Nun soll die Fassade im 3D-Fenster erstellt werden. Vorher müssen Sie unter Umständen die Bearbeitungsebene versetzen:

• Zoomen Sie auf die Eckstütze der Nordfassade.
• Schalten Sie dann im Info-Fenster die Bearbeitungsebene  ein.
• Klicken Sie auf das blaue Quadrat und wählen Sie den Befehl Versatz.
• Anschliessend setzen Sie die Bearbeitungsebene auf die Oberkante der Profilwand (1.00 m nach oben auf der Z-Achse).

• Wählen Sie dann die Geometriemethode Polylinie, Einfach  im Info-Fenster.
• Beginnen Sie mit einem Klick auf die Aussenseite der Stütze.
• Drehen Sie die Ansicht mit dem Orbit, um den Endpunkt der Fassade zu sehen.
• Schliessen Sie die Operation auch hier mit einem Klick auf die Aussenseite der Eck-Stütze ab.
• Kontrollieren Sie die gesetzte Fassade direkt im 3D-Fenster.

Passen Sie im folgenden Schritt die Fassadenbegrenzung an. Und zwar an den Büroanbau:

• Aktivieren Sie die Fassade und klicken Sie auf Bearbeiten.
• Im Ebenensteuerungsfenster oben links blenden Sie nur die Ebenen Umfeld und Schema ein.
• Zoomen Sie dann auf die nordöstliche Gebäudeecke (siehe Screenshot), aktivieren Sie das Schema und klicken Sie auf die untere Begrenzungslinie.
• In der Palette wählen Sie den Befehl Neuen Knotenpunkt einfügen und platzieren Sie den Knotenpunkt exakt an der Stelle, an der die Wand des Büroanbaus beginnt. Siehe Screenshot.
• Den Schritt wiederholen Sie an der nordwestlichen Gebäudeecke, so dass folgend die Begrenzung dem Büroanbau angepasst werden kann.

• Klicken Sie erneut bei aktivem Schema auf die untere Begrenzungslinie. Wählen Sie diesmal jedoch den Befehl Kante versetzen aus der Palette.
• Fahren Sie dann mit der Maus nach oben. Möglicherweise finden Sie keinen Punkt, um die Höhe grafisch zu definieren. Geben Sie dann mit R den Abstand von 4.54 m manuell ein.
• Anschliessend bestätigen Sie die Bearbeitung, indem Sie im Fassadenbearbeitungsfenster oben links auf Bearbeitungsmodus beenden klicken.

Die folgende Drehung des Rasters wird auch gleich im 3D-Fenster vorgenommen:

• Aktivieren Sie die Fassade und klicken Sie auf Bearbeiten.
• Schalten Sie die Ebene Schema ein und aktivieren Sie das Schema.
• Klicken Sie auf einen Knotenpunkt des Schemas und wählen Sie den Befehl Raster drehen.
• Anschliessend drehen Sie das Raster, indem Sie zwischen zwei Knotenpunkten eine horizontale Linie definieren und diese dann manuell (es werden Hilfslinien eingeblendet) oder numerisch (Taste W) um 30° drehen. Siehe Screenshot.

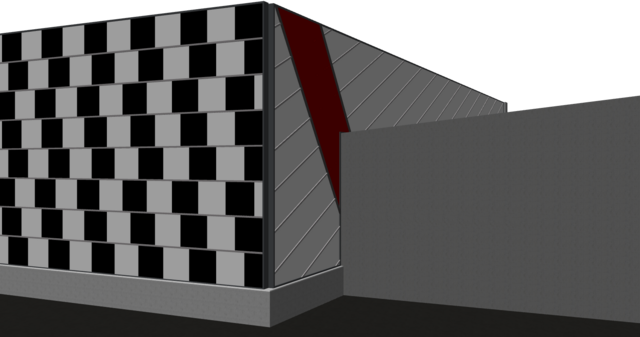

• Bestätigen Sie mit Bearbeitungsmodus beenden und kontrollieren Sie das Resultat.

Tipp:

Das Raster kann auch verschoben werden. Schalten Sie dafür nur das Schema ein (oben links) und aktivieren Sie es an einem Kreuzungspunkt. Schieben Sie es dann an den gewünschten Ort, z. B. auf den Eckpunkt.

Jetzt soll ein roter Streifen eingefügt werden. Das können Sie mit einer Anpassung des Paneeltyps erledigen:

• Aktivieren Sie die Fassade.
• Klicken Sie auf Bearbeiten.
• Klicken Sie ein Paneel an und klicken Sie auf das blaue Feld, um alle Paneele dieser Spalte zu aktivieren. Siehe Screenshot.
• Unter Paneel-Klasse im Einstellungsdialog der Paneele wechseln Sie auf Haupt-Paneel. Die Oberflächenfarbe wechselt, da Sie das Hauptpaneel bereits vor der Erstellung der Fassade entsprechend eingestellt haben.

Nun müssen die Profile der neuen Gegebenheit angepasst werden:

• Aktivieren Sie ein Profil (welches zuvor horizontal war) und wählen Sie mit dem gleichen Vorgehen wie bei den Paneelen, alle Profile dieser Spalte an.
• Im Info-Fenster wählen Sie den Typ unsichtbar.
• Ebenfalls im Info-Fenster muss die Distanz auf 0.00 gestellt werden.

• Nun aktivieren Sie mit dem gleichen Vorgehen die (zuvor vertikalen) Profile links und rechts der roten Paneele.
• Wählen Sie den Typ Integriertes Profil im Info-Fenster.
• Beträgt die Verbindungspriorität mindestens 6, laufen die Profile ohne Unterbruch durch.
• Bestätigen Sie das Fassadenbearbeitungsfenster mit Bearbeitungsmodus beenden und kontrollieren Sie die Arbeit im 3D-Fenster.

Die Profilverbindungen reagieren intelligent. Das bedeutet, dass sich die Profile anders verhalten, je nach gewählter Verbindungspriorität.

• Die Profile, welche über die ganze Fassade laufen, haben eine Verbindungspriorität von 5.
• Wählen Sie für die lotrecht dazu verlaufenden Profile die Priorität 4, so werden sie von den "höheren" Profilen unterbrochen.
• Weisen beide aufeinandertreffende Profile eine Priorität von 5 auf, werden sie intelligent in der Gehrung verschnitten.
• Wenn die lotrecht verlaufenden Profile eine höhere Priorität aufweisen, schneiden sie entsprechend die "tieferen" Profile ab.

• Öffnen Sie zuerst den Ausschnitt 0. EG abgehängte Decke.
• Öffnen Sie das Fassadenwerkzeug  mit Doppelklick.
• Unter Fassadensystem nehmen Sie die folgenden Einstellungen vor:
  • Nominale Stärke: 0.05 m
  • Abstand zur Paneel-Mitte: 0.05 m
  • Im Menü Element-Platzierung kontrollieren Sie: Umrandung platzieren: Innerhalb der Umrandung
  • Wechseln Sie die Ebene auf 036 Abgehängte Decken.

Als nächstes öffnen Sie das Menü Schema:

• Erstellen Sie das Paneel mit den Massen 1.00 x 1.00 m.
• Überprüfen Sie, dass das Paneel als Hauptpaneel definiert ist.
• An den beiden Seiten des Rasters definieren Sie je einen Riegel.

Das ist das Raster, welches folgend für die abgehängte Decke verwendet wird.

• Unter Profile / Randprofil wählen Sie den Typ Rahmen.
• Die Masse entnehmen Sie dem Bild.
• Überschreiben Sie die Oberflächen im Menü Fassaden-Profil-Einstellungen / Darstellung und Oberflächen mit Metall Aluminium, matt.
• Nehmen Sie diese Einstellungen auch für Riegel vor.

Für die Paneele nehmen Sie beim Haupt-Paneel folgende Einstellungen vor:

• Wählen Sie als Paneel-Typ Integriertes Fassadenpaneel.
• Unter Fassadenpaneel Einstellungen wählen Sie:
  • Baustoff: Metallverkleidung
  • Oberflächen überschreiben mit: Metall Stahl, Lochblech 1
• Bestätigen Sie dann mit OK.

Zeichnen Sie die Fassade im Grundriss auf:

• Wählen Sie im Info-Fenster die Geometriemethode Rand-Profil .
• Beginnen Sie oben links und zeichnen Sie die Fassade entlang der Innenkante auf. Siehe Screenshot.

Wird die Fassade mit dem sichtbaren Raster angezeigt (siehe Bild), ist sie verkehrt. Sie können dies im Ausschnitt Perspektive abgehängte Decke prüfen. Gehen Sie folgendermassen vor, um dies zu korrigieren:

• Öffnen Sie die Fassaden-Einstellungen.
• Unter Fassadensystem drücken Sie den Button Fassade an Referenzlinie spiegeln (siehe Bild).
• Die Einsetzhöhe befindet sich zur Zeit noch auf der Geschosshöhe (Fassade liegt auf dem Boden), korrigieren Sie dies mit den Höhenwerten gemäss Bild.

• Kontrollieren Sie das Resultat im 3D-Fenster.
• Vergleichen Sie mit dem Bild rechts.

Wie Sie oben bei der Definition der Profile bereits bemerkt haben, steht Ihnen eine grosse Anzahl vordefinierter Profile zur Verfügung. Wenn Sie ein eigenes oder sogar ein herstellerspezifisches Profil einfügen möchten, so ist das mit dem Profil-Manager möglich. Für die folgenden Schritte ist bereits ein Profil vorbereitet, welches eine individuelle Abschlusskappe hat. Die Profile werden aufgeteilt in den Profiltyp (unsichtbar) und den Abdeckungstyp (sichtbar).

• Sie können die Profile im Profil-Manager (Menü Verwaltung) anschauen.
• Es sind die folgenden Profile:
  • Abgeh. Decke: Abschluss
  • Abgeh. Decke: Träger

Für die Profilzuweisung gehen Sie folgendermassen vor:

• Öffnen Sie den Ausschnitt 3D-Schnitt abgehängte Decke.
• Aktivieren Sie die Fassade und öffnen Sie den Einstellungsdialog.
• Unter Profile wählen Sie für Riegel den Profilrahmen (siehe Bild). Tipp: Die Typen, welche eigene Profile unterstützen, sind mit dem Profil-Symbol  gekennzeichnet.
• Im Menü Fassaden-Profil-Einstellungen wählen Sie für
  • den Profil-Typ: Abgeh. Decke: Träger
  • und für Abdeckungstyp: Abgeh. Decke: Abschluss
• Im Menü darüber Riegel Typ und -Geometrie, geben Sie für den vertikalen Abstand 0.00 ein.
• Kontrollieren Sie im Vorschaufenster, dass das Profil korrekt aussieht und bestätigen Sie mit OK.

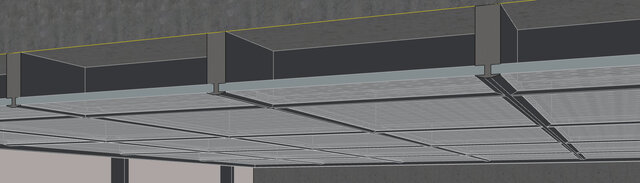

• Im 3D-Fenster kontrollieren Sie das Resultat.

• Öffnen Sie den Ausschnitt 0. EG Bibliothekselement.
• Sie sehen hier mehrere Schalenelemente. In eines davon wurde ein Dachfenster integriert.
• Gerne können Sie die Elemente im 3D-Fenster anschauen.
• Aktivieren Sie dann die beiden Schalen (diese sind gruppiert).
• Gehen Sie ins Menü Ablage / GDL-Objekte / Auswahl sichern als... / Fassaden-Paneel...
• Geben Sie dem Paneel einen Namen und bestätigen Sie das Fenster mit Sichern.
• Das Kommentar-Fenster bestätigen Sie mit OK.

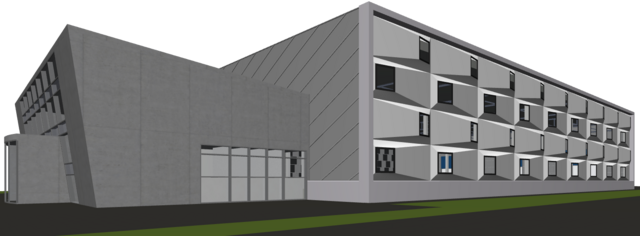

Die Fassade wird folgend im 3D-Fenster erstellt.

• Öffnen Sie den Ausschnitt Perspektive Nordwest.
• Gehen Sie in das Fassadenwerkzeug .
• Unter Fassadensystem nehmen Sie folgende Einstellungen vor:
  • Für die Höhe definieren Sie den Wert 7.72 m.
  • Nominale Stärke: 0.40 m (entspricht der Tiefe des Bibliothekselements)
  • Abstand zur Paneel-Mitte: 0.40 m

• Im Register Schema geben Sie die Grössenwerte gemäss Bibliothekselement ein:
  • Wichtig: Die Masse sind auf die Fassadenlänge angepasst.
  • Definieren Sie im ersten Schritt je eine Spalte und Zeile (Masse gemäss Screenshot).
  • Im Vorschaufenster aktivieren Sie das Feld und im Dropdown Menü darunter wählen Sie Haupt-Paneel.
  • Aktivieren Sie auf beiden Seiten (oben und rechts) die Kante des Feldes und wählen Sie Teilung (siehe Bild).
  • Fügen Sie dann ein zweites Feld hinzu (+) und wählen Sie Neben-Paneel.

• Für die Profile nehmen Sie die gleichen Einstellungen für Rand-Profil, Pfosten und Riegel vor:
  • Profil-Typ: unsichtbar
  • Distanz: 0.00

• Definieren Sie dann die Paneele:
  • Beim Hauptpaneel wählen Sie den Paneeltyp Fassaden Eigenes Paneel.
  • Unter Fassadenpaneel Einstellungen können Sie das vorhin erstellte Paneel auswählen, was automatisch geschehen sollte, da nur ein eigenes Paneel vorhanden ist.
  • Für die Paneelstärke geben Sie den Originalwert (0.40) ein.
• Beim Nebenpaneel nehmen Sie dieselben Einstellungen vor wie beim Hauptpaneel, jedoch wählen Sie unter Obere Ausrichtung 180°. Damit werden die Nebenpaneele in der Fassade gedreht.
• Bestätigen Sie das Fenster mit OK.

Beginnen Sie (direkt im 3D-Fenster / Ausschnitt Perspektive Nordwest) die Fassade einzuzeichnen:

• Zoomen Sie auf die nordwestliche Ecke der Fassade.
• Unter Umständen muss die Bearbeitungsebene  noch eingeschaltet und mit einem Versatz verschoben werden. Die Bearbeitungsebene muss für die folgenden Schritte auf der Oberkante der Betonsockelwand liegen. In der Kurzhilfe 1029 Bearbeitungsebene im 3D finden Sie weitere Informationen zur Bearbeitungsebene.
• Definieren Sie die Geometriemethode Polylinie, Einfach  im Info-Fenster.
• Beginnen Sie auf der Aussenkante der (hinteren) Stütze mit der Fassadengrundlinie.
• Auf der gegenüberliegenden Seite schliessen Sie die Fassadengrundlinie ab.
