Hier sehen Sie das Wohnzimmer, ausgestattet mit der Standard Wohnzimmer-Gruppe der ArchiCAD-Bibliothek. Für eine Visualisierung kann die Wohnzimmergruppe mit einigen Kissen optisch aufgewertet werden.

• Laden Sie das Kissen in der Downloadbox rechts runter und legen Sie es beispielsweise auf dem Desktop ab.
• Entzippen Sie den Ordner.

• Gehen Sie zurück in den Ausschnitt Kissen Grundriss.
• Öffnen Sie dann das Menü Ablage / GDL-Objekte / Objekt öffnen...
• Wählen Sie Nach Datei suchen... Navigieren Sie zum Speicherort und wählen Sie das vorhin entzippte GSM-Objekt kissen.gsm.

• Im GDL-Fenster wählen Sie unter Details die Lizenz Public Domain Dedication 1.0. Für mehr Informationen zur Lizenzierung klicken Sie auf das kleine Info-Symbol rechts neben der Auswahl. Tipp: Im nächsten Kapitel 3D-DWG wird die Lizenzierung genauer behandelt.
• Gehen Sie dann ins Menü Ablage / Sichern als...
• Speichern Sie das Objekt ab und schliessen Sie das GDL-Fenster.

• Öffnen Sie dann das Objektwerkzeug  und wählen Sie Ihr gespeichertes Objekt kissen.
• Die Höhe zum Projektursprung beträgt 0.44.
• Setzen Sie den Haken Use AC CONVERT _DEFAULT, damit können Sie im nächsten Menüpunkt das Material selbst steuern. Tipp: Das Polster der Wohnzimmergruppe verwendet das Material Textil Stoff, anthrazit.
• Achten Sie im Register Modell darauf, dass die Oberflächen nicht überschrieben werden (vgl. Screenshot).

• Wählen Sie eine passende Ebene und setzen Sie folgend das Kissen ab.

• Verteilen Sie mehrere Kissen für die Wohnzimmergruppe.
• Verwenden Sie verschiedene Grössen, Einsetzwinkel und Materialien.

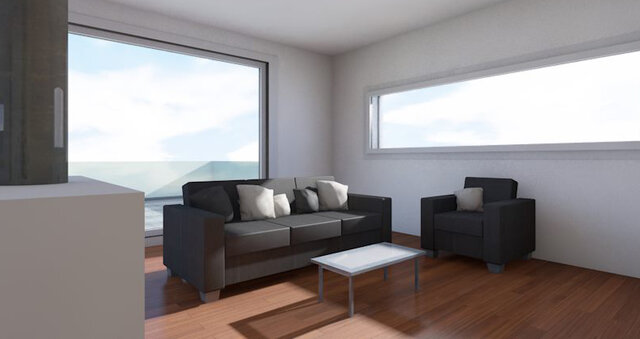

Tipp: Für hochwertige Visualisierungen sind Ihnen bei der Möblierung und Ausstattung kaum Grenzen gesetzt. Mit Objekten aus dem Internet können Sie Ihre Renderings sichtbar aufwerten.

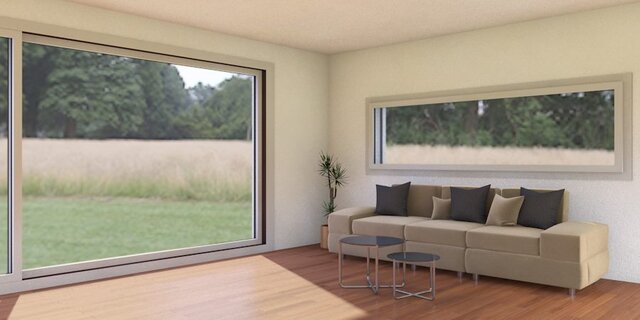

Wenn Sie verschiedene Objekte haben, welche Sie kombinieren möchten, können Sie die *.gsm-Objekte in ArchiCAD morphen, zusammenstellen und das Objekt erneut als Bibliothekselement abspeichern. Gehen Sie dafür folgendermassen vor:

Ausgangslage: Sie haben ein passendes Sofa für Ihre Visualisierung gefunden, jedoch hat dieses keine Kissen. Ein anderes Sofa, welches Sie ebenfalls runtergeladen haben, hat die Kissen, welche Sie gerne verwenden würden. Als Lösung können Sie die beiden GSM-Objekte kombinieren.

• Laden Sie beide GSM-Objekte im oben erwähnten Vorgehen ins ArchiCAD.
• Anschliessend morphen Sie die Objekte:
  • Aktivieren Sie die Elemente und wählen Sie Auswahl in Morphs konvertieren aus dem Kontextmenü (Rechtsklick auf das Element).
  • Womöglich müssen Sie einen Warnhinweis bezüglich Polygonanzahl quittieren.
• Im besten Fall können Sie die Elemente dann einzeln aktivieren.
• Löschen Sie alle Morph-Elemente, welche Sie weiter nicht benötigen. Im Beispiel bleibt ein Kissen bestehen.

Hinweis: Die Schritte funktionieren nur, wenn das runtergeladene Objekt sauber aufgebaut ist. Ansonsten kann es sein, dass am gemorphten GSM-Element weitere Bearbeitungen gemacht werden müssen.

• Laden Sie als ersten Schritt das 3ds-Objekt Porsche mit dem Link in der Infobox herunter und entzippen Sie den Ordner.
• Öffnen Sie dann den Ausschnitt -1. UG Garage.

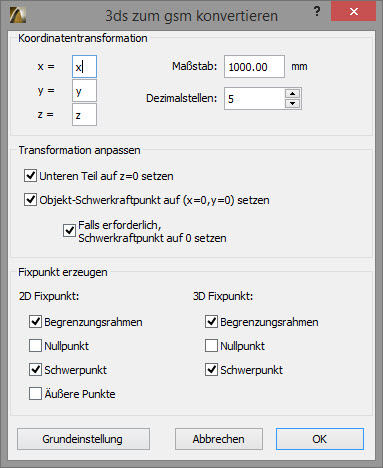

• Gehen Sie ins Menü Ablage / Externe Daten / 3D Studio / 3DS zu GDL Umwandlungsoptionen.
  Hinweis:
  Hier defnieren Sie die Einstellungen, welche beim Import angewendet werden. Die Grundeinstellungen führen normalerweise zu guten Ergebnissen. Das einzige, was sich immer wieder ändert, ist die Option Massstab, welche je nach Import angepasst werden muss. Prüfen Sie, dass die Grundeinstellungen dem Screenshot entsprechend vorgenommen sind und bestätigen Sie mit OK.
• Gehen Sie dann ins Menü Ablage / Externe Daten / 3D Studio / 3ds als GDL Objekt importieren.
• Suchen Sie die zuvor heruntergeladene Datei und öffnen Sie diese.

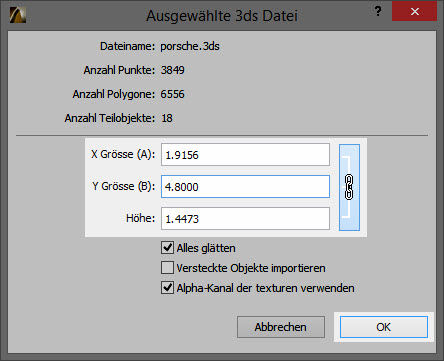

• Geben Sie die Masse gemäss Screenshot ein und bestätigen Sie das Fenster mit OK.
• Das folgende Fenster betreffend Textur quittieren Sie mit Abbrechen.

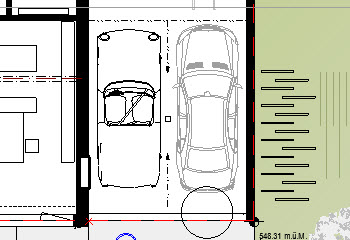

• Es erscheint eine Meldung, dass das Objekt in der eingebetteten Bibliothek erstellt wurde. Setzen Sie den Porsche in der Garage ein.

• Öffnen Sie nun den Ausschnitt Garage 3D. Sie werden feststellen, dass das Bibliothekselement bezüglich Position und Oberflächenmaterialien noch falsch dargestellt wird.
• Aktivieren Sie es und gehen Sie in die Einstellungen, indem Sie die Taste T drücken.
• Setzen Sie den Porsche auf die Höhe -3.11 zum Projektursprung und schalten Sie im Register Modell das Überschreiben der Oberflächen aus indem Sie auf den Pinsel-Button klicken.
• Setzen Sie eine passende Ebene und bestätigen Sie mit OK.

Wie Sie feststellen werden, ist der Porsche in der Standard-Einstellung noch etwas dunkel. Korrigieren Sie dies ebenfalls in den Objekt-Einstellungen.

• Setzen Sie im Register Individuelle Einstellungen unter mRED SHINY PAINT bei Streulicht, Diffus und Spiegelnd jeweils den Wert 1 und bestätigen Sie mit OK.

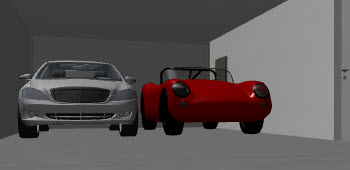

• Als Ergebnis wird der Porsche im 3D-Fenster heller dargestellt.

• Öffnen Sie den Ausschnitt 1. OG Wandgestell.
• In der Infobox oben rechts können Sie das Wandgestell als *.skp-Datei runterladen, auf Ihrem Rechner speichern und entzippen.

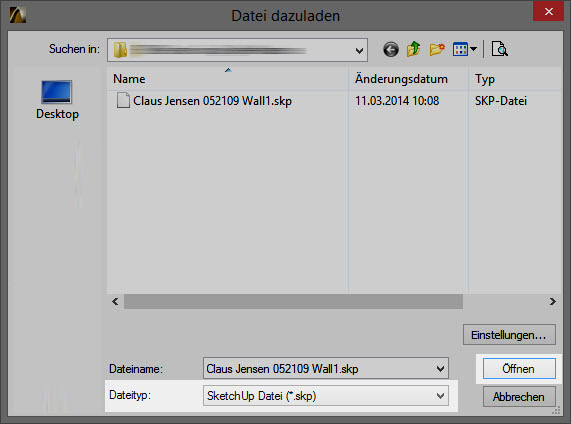

• Anschliessend klicken Sie in ArchiCAD auf den Menüpunkt Ablage / Dazuladen. Im erscheinenden Fenster wählen Sie unter Dateityp: SketchUP Datei (*.skp) und navigieren zur Datei, welche Sie vorhin runtergeladen haben.
• Mit Doppelklick auf das File wird dieses konvertiert.
• Mit einem Klick in den Raum können Sie das Gestell platzieren.
• Aktivieren Sie das Gestell und öffnen Sie dann die Objekt-Einstellungen (Tastaturkürzel T).
• Im Register Individuelle Einstellungen stellen Sie unter Rotation / Rotation around the Z axis den Wert 90.00 ein. Das Vorschaubild aktualisiert sich.
• Setzen Sie eine sinnvolle Ebene und bestätigen Sie mit OK.

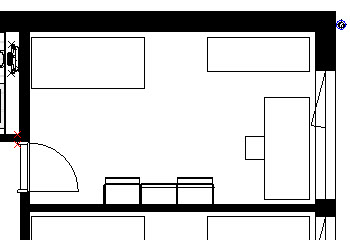

• Verschieben Sie das Gestell an die Wand gemäss Screenshot.

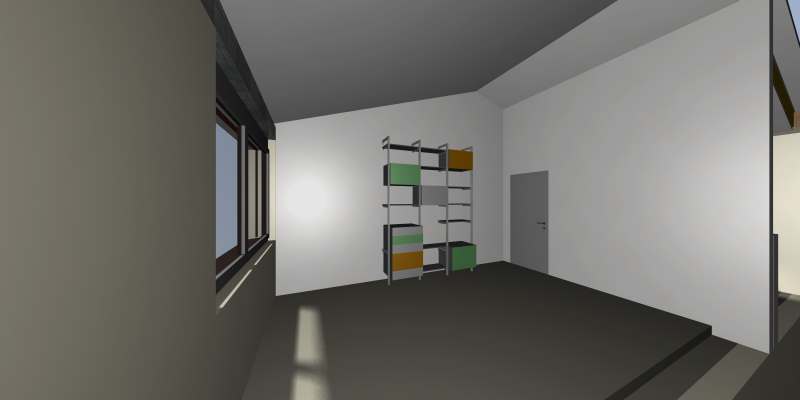

• Kontrollieren Sie das Ergebnis anschliessend im Ausschnitt Wandgestell 3D.
