Im ersten Teil der Übung werden Sie einen Aushub in ein 3D-Gelände (erstellt mit dem Freiflächen-Werkzeug) ausführen. Hierzu verwenden Sie die Swiss Tools aus dem KEYMEMBER-Menü.

Info: Das Aushubtool der Swiss Tools erzeugt eine Solid Element-Operation zwischen Ihrem Gelände und den berechneten Operatoren.

Zuerst werden Sie die Aushubsohlen definieren. Dafür erstellen Sie für jede Aushubsohle seperat eine Fläche mit dem Dachwerkzeug.

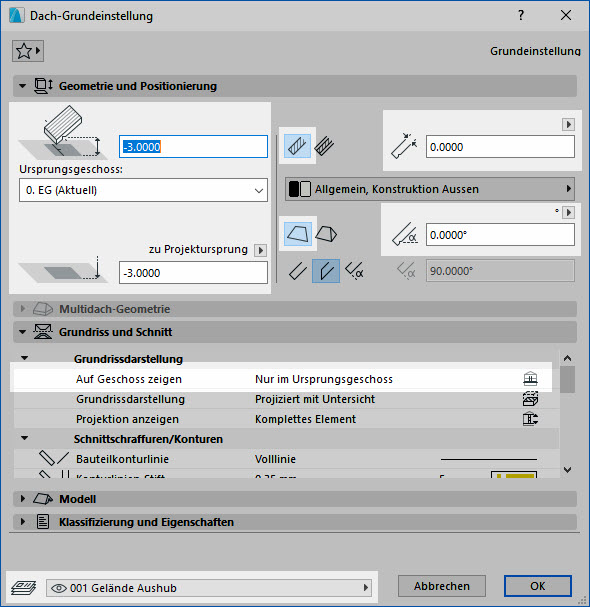

Öffnen Sie das Dachwerkzeug und stellen Sie es folgendermassen ein:

• Höhe zu Ursprungsgeschoss / Projektursprung: -3.00
• Struktur: Einfach, Schichtstärke: 0.00
• Dachneigung: 0.00°
• Geometriemethode: Einzeldach
• Ebene: 001 Gelände Aushub
• Auf Geschoss zeigen: Nur auf Ursprungsgeschoss

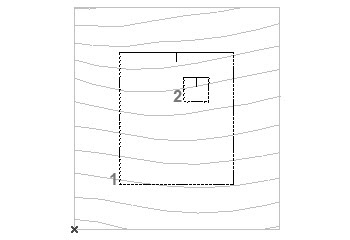

• Zeichnen Sie eine erste Aushubsohle gemäss Screenshot ein.

• Für eine zweite Aushubsohle (z. B. für eine Liftunterfahrt) erstellen Sie eine weitere Dachfläche mit identischen Einstellungen, ausser:
• Höhe zu Ursprungsgeschoss / Projektursprung: -4.00
• Zeichnen Sie die zweite Dachfläche gem. Screenshot.

• Kontrollieren Sie den Ausschnitt Drahtmodell im Ordner Aushub erstellen, um die Lage der beiden Dächer (=Aushubsohlen) zu überprüfen.

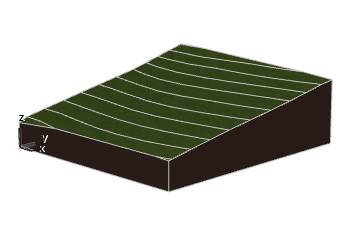

• Öffnen Sie den Ausschnitt 0. Terrain im Ordner Aushub erstellen.
• Klicken Sie auf Aushub/Geländepalette zeigen im Menü KEYMEMBER / Swiss Tools.

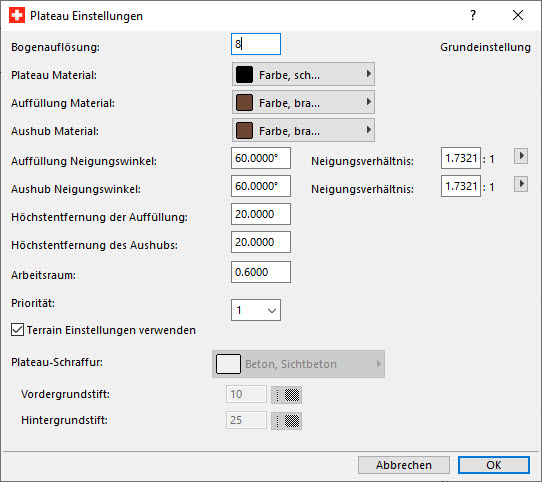

• Sie können die Böschung nun vorgängig einstellen mit Klick auf das Symbol Plateau-Einstellungen (s. Screenshot).

Info: Geben Sie, je nach Höhe Ihres Terrains, eine höhere Höchstentfernung an für Aushub und Auffüllung. Die Eingabe definiert die Oberkante des Operators, welchen den Aushub generiert.

• Aktivieren Sie nun die beiden Aushubsohlen (Dächer) und die Freifläche und klicken Sie auf den Button Plateaus aus Dachflächen auf einem Terrain erstellen.
  Hinweis: Überprüfen Sie vorgängig im Objekt-Werkzeug, dass eine Ebene zugewiesen wurde.
• Die Warnung quittieren Sie mit Ja, denn die Dachflächen werden später nicht mehr benötigt.
• Unter Umständen müssen Sie in der Swiss Tools Palette das Terrain aktualisieren mit dem Button Gelände 2D/3D aktualisieren.

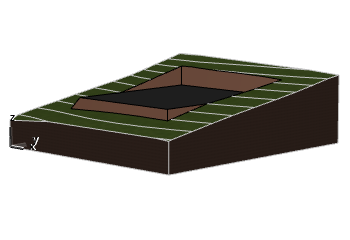

• Kontrollieren Sie das Ergebnis im Ausschnitt 3D-Kontrolle.

Tipp:

Lassen Sie die Dachflächen bestehen, falls Sie später mithilfe der Schwerkraft Koten setzen möchten! Die Schwerkraft kann für die automatisch generierten Aushubsohlen (=Bibliothekselemente) nicht verwendet werden.

Hinweis:

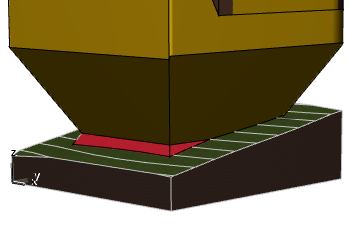

Weiter oben wurden Sie informiert, dass das Aushubtool der Swiss Tools eine einfache Solid Element-Operation durchführt. Wenn Sie im Ebenenfenster die Ebene SwissTools Terrain Operator einblenden, wird der Operator sichtbar. Im Screenshot sehen Sie die Operatoren des Aushubs (gelb) und der Auffüllung (rot).
