Gehen Sie folgendermassen vor, um die nicht beheizten Räume hervorzuheben:

• Öffnen Sie den Ausschnitt -1. UG.
• Gehen Sie ins Menü Verwaltung / Grafische Überschreibung / Grafische Überschreibungen...
• Klicken Sie unten links auf Neu...
• Um die grafische Überschreibung von Grund auf zu verstehen, erstellen Sie eine Neue Kombination. Vergeben Sie einen sinnvollen Namen.
• Das neue Set ist erstellt. Jedoch fehlen für eine Überschreibung noch Regeln, welche unter Hinzufügen... (bestehende) hinzugefügt werden können. Für unsere Überschreibung existiert noch keine Regel.
• Klicken Sie folglich auf Eine neue Regel erstellen...
• Vergeben Sie einen sinnvollen Namen (nicht beheizte Räume anzeigen), wählen Sie Neue Regel, OK.
• Klicken Sie auf die drei Punkte [•••], um in die Regel-Einstellungen zu gelangen.

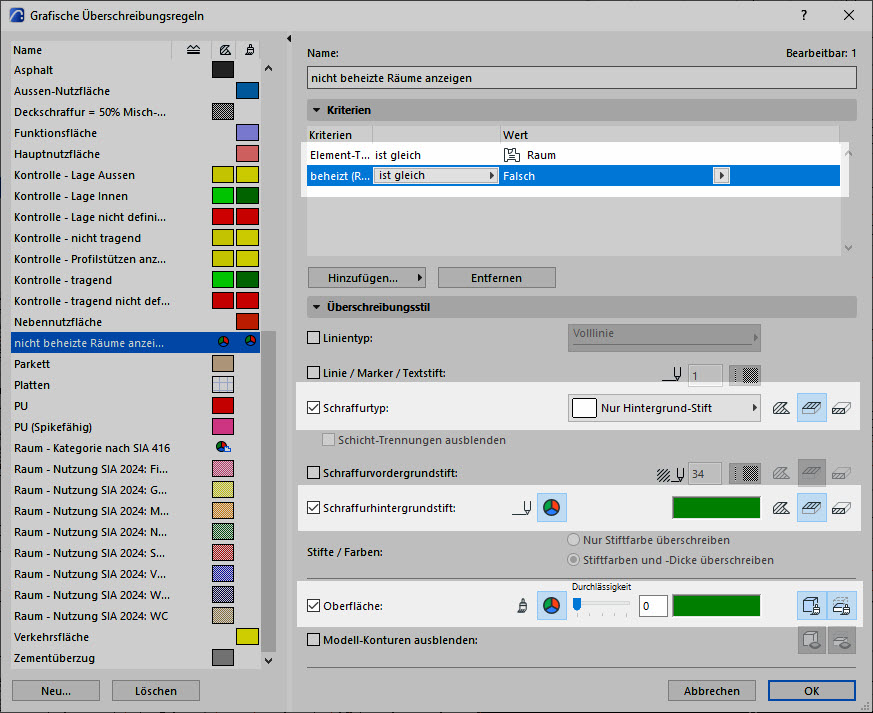

Im rechten Fensterbereich stellen Sie die Kriterien und Überschreibungsstile für die Regel ein:

• Die Kriterien sind wie das Suchen & Aktivieren-Fenster einzustellen. Wählen Sie für den Elementtyp ist gleich Raum.
• Fügen Sie dann ein Kriterium hinzu. Wählen Sie Eigenschaften / Rauminformationen / beheizt, der Wert ist = Falsch.

• Für die Überschreibungsstile machen Sie folgende Einstellungen:
  • Schraffurtyp: Nur Hintergrundstift; Deckschraffur-Typ überschreiben
  • Schraffurhintergrundstift: Farbe wählen; RGB 0,128,0; Deckschraffur-Typ überschreiben
  • Oberfläche: Farbe wählen; RGB 0,128,0; Ansicht- & Schnittschraffuren überschreiben
• Bestätigen Sie zweimal mit OK.

Tipp:

Indem Sie für die Schraffur wie für die Oberfläche eine RGB-Farbe definiert haben, können Sie einfach sicherstellen, dass die Darstellungen in Grundriss- und 3D-, Schnittansichten etc. kongruent sind.

Als Resultat sind die vorhin als "nicht beheizt" definierten Räume zwar grün eingefärbt, alle anderen Räume sind jedoch auch farbig geworden. Woher kommt das?

• Wenn Sie den Ausschnitt -1. UG nochmals doppelklicken sehen Sie, dass im Ausschnitt die grafische Überschreibung 01 Druck/Plott Präsentation Grundriss gespeichert ist.
• Wenn Sie die beiden Überschreibungen nun vergleichen sehen Sie, dass in der besagten Überschreibung alle Raumflächen Transparent überschrieben werden (Bild 1). In der neu erstellten Überschreibung dies jedoch nicht berücksichtigt wird (Bild 2).

Was bedeutet das? Unsere neue Überschreibung braucht eine zusätzliche Regel, und zwar die, dass Räume grundsätzlich transparent überschrieben werden!

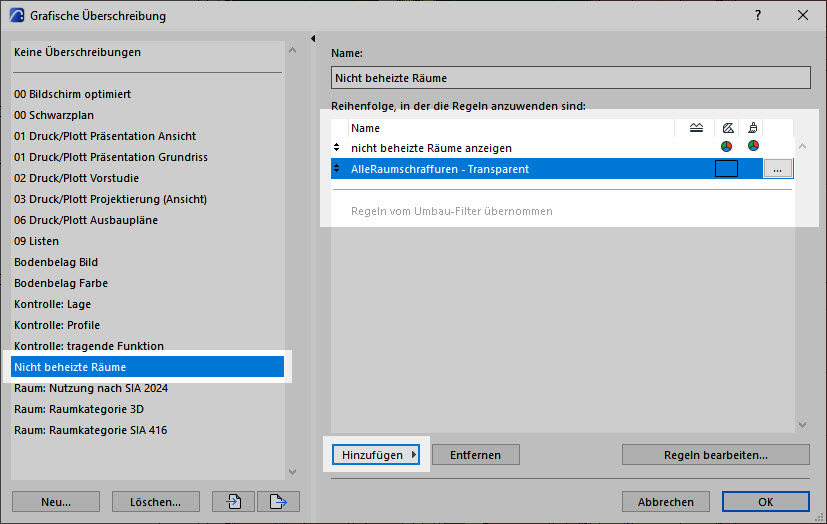

• Klicken Sie also in der neuen Überschreibung auf Hinzufügen... und wählen Sie AlleRaumschraffuren - Transparent. Die Regel ist hinzugefügt.
• Wichtig: Die Reihenfolge der Regeln (von oben nach unten) ist wichtig! Die oberste Regel hat dabei die höchste Priorität, die Regeln werden von unten nach oben abgearbeitet. Das bedeutet, dass die obere Regel die vorhergehenden im Konfliktfall überschreibt (Bild 2)!
• Bestätigen Sie mit OK.

• Wechseln Sie in den Ausschnitt Räume 3D.
• In den Schnell-Optionen am unteren Bildschirmrand können Sie die grafischen Überschreibungen  einstellen. Wechseln Sie auf die neue Überschreibungs-Kombination.
• Aufgrund des überschriebenen Oberflächenmaterials erscheinen die nicht beheizten Räume ebenfalls in grün.
