Kursunterlagen S1: Grundlagen



Einleitung

Der Solibri Model Checker (SMC) analysiert und überprüft die Qualität von BIM-Modellen und gestaltet den Entwicklungsprozess produktiver, flüssiger und effizienter. Solibri Model Checker ist die weltweit führende Lösung, um BIM-Modelle automatisiert für interne Reviews, das Qualitätsmanagement und Analysen sowie auf die Einhaltung der Codierung zu prüfen. Somit wird sichergestellt, dass die allgemeine oder auch spezifische Qualität des Modells über den gesamten Planungsprozess in drei Schritten gesichert wird:

  1. Formale Kriterien
  2. Qualität
  3. Integrität

Solibri selbst kommt aus Helsinki, Finnland, hat dort sein Hauptquartier und entstand aus dem einfachen Bedürfnis, Massen automatisch auszuwerten. Bei der Entwicklung einer einfachen Software stießen die Entwickler damals auf das Problem fehlerhafter BIM-Modelle, die Auswertungen verfälschten. So entwickelten sie Prüfroutinen, um diese Fehler vorab zu finden und dem Auftraggeber zur Korrektur zu senden. Nach erfolgter Korrektur verbesserte sich die Qualität der Auswertungen deutlich. So entstand der Solibri Model Checker und wird ständig weiterentwickelt und verbessert.



Die Einsatzmöglichkeiten für den Solibri Model Checker sind enorm vielfältig. Es besteht die Möglichkeit, Modelle der verschiedensten Disziplinen zusammenzufügen und auch gegeneinander zu prüfen. Von der einfachen Kollisionsprüfung hin bis zur Überprüfung der Barrierefreiheit nach geltenden Normen.



Zusammenfassend lässt sich sagen, dass der Solibri Model Checker eine Software ist, um BIM-Modelle optisch und anhand von Regelsets automatisiert zu prüfen sowie Teilmodelle verschiedener Gewerke zu koordinieren. Die Kommunikation erfolgt in Form von Berichten in verschiedenen Formaten. Darüber hinaus können noch Auswertungen aus den Modellen erstellt werden.

Download und Installation

Der Solibri Model Checker wird als Download bereitgestellt. Um die Software herunterladen und installieren zu können, wird ein Account im Solibri Solution Center benötigt. Die Zugangsdaten zu Ihrem persönlichen Solution Center werden Ihnen nach der Bestellung  von uns zugesandt. In den Unterlagen erhalten Sie nicht nur die Solibri Solution Center Informationen, sonder auch eine Anleitung zur Aktivierung inklusive einer mehrseitigen PDF-Anleitung für Kontoverwalter.



Auf unserer Webseite https://www.idc.ch/solibri können Sie zudem neben einer Offertanfrage, auch die 14 tägige Testversion des Solibri Model Checkers beantragen. Die Testversion bietet Ihnen uneingeschränkten Zugriff auf alle im Solibri Model Checker enthaltenen Funktionen. Nach der Registrierungen auf unserer Webseite müssen Sie lediglich noch mittels der automatisch generierten E-Mail-Nachricht Ihr persönliches Passwort definieren. Gleichzeitig mit der Aufforderung zur Erstellung Ihres Passworts erhalten Sie von uns den Download Link per Mail zugestellt.



Bei der Installation ist zu beachten, dass die gewünschte Sprache gewählt wird. Mit dieser Auswahl wird festgelegt, welche Sprache bei den Regelsets, Klassifikationen und Auswertungsdefinitionen installiert wird. Das ist nur durch eine Neuinstallation veränderbar. Hingegen kann die Sprache des Interface des Solibri Model Checkers im Programm jederzeit geändert werden. Siehe dazu Einstellungen Seite 12.





Als Lizenzierungsmodell steht zur Verfügung:

  • die benutzergebundene, zweiwöchige Testlizenz, welche Sie direkt auf unserer Webseite beantragen können.
  • Floating-Lizenz mit benötigter Internetverbindung (benutzergebunden)
  • Offline-Lizenz (computergebunden)

Das Solibri Solution Center

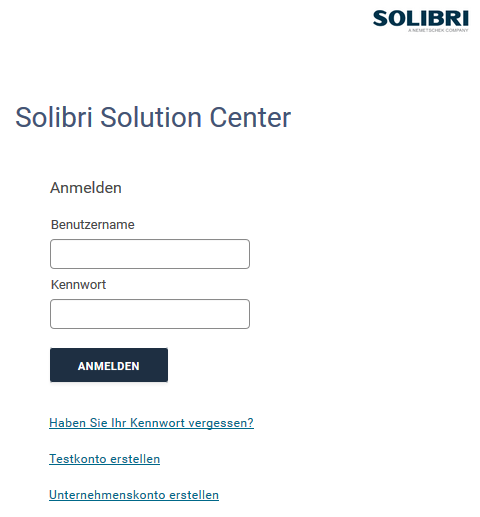

Das Login erfolgt über die Seite https://solution.solibri.com mit der eigenen Mail-Adresse und dem zuvor erstellten Passwort.

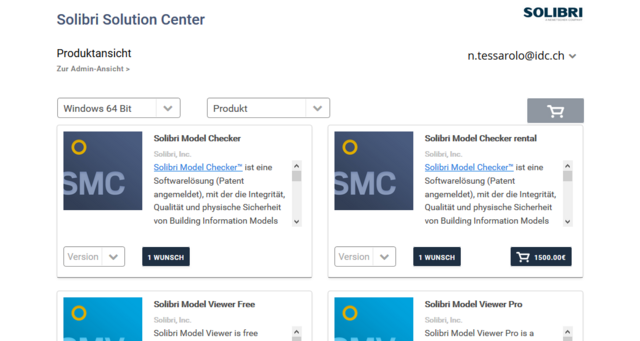

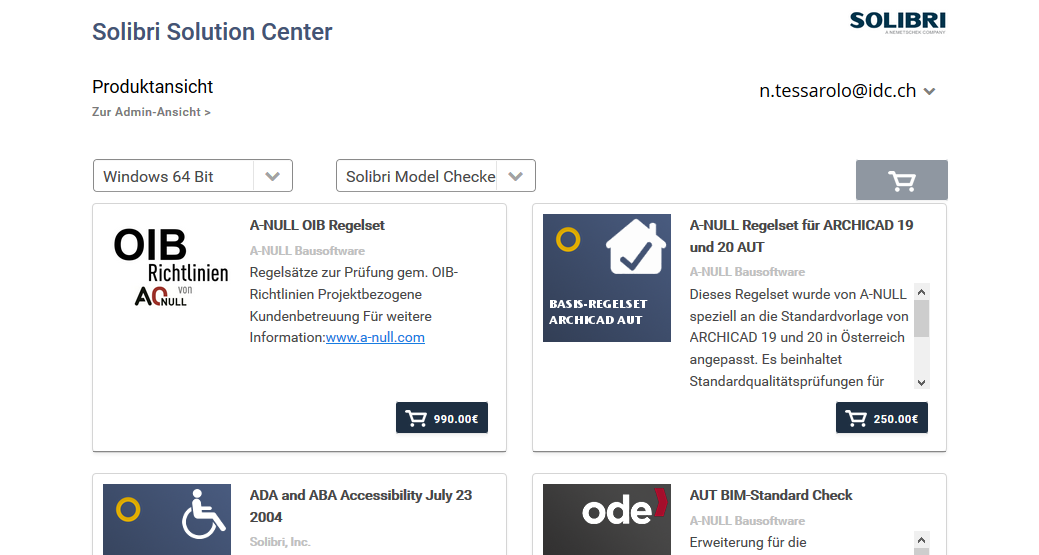

Im Solibri Solution Center kann nun in der Produktansicht nach Auswahl der Plattform (Windows oder OS X) der Solibri Model Checker heruntergeladen und installiert werden. Es stehen auch ältere Versionen des Solibri Model Checkers zum Download zur Verfügung. Wählen Sie dazu aus der Dropdown-Liste unterhalb des gewünschten Produkts die von Ihnen benötigte Version an. Im Anschluss daran wird der Download nach einer bestätigung automatisch gestartet, der weitere Installationsprozess erfolgt nach einem gewohnten Schema.

An dieser Stelle können Sie ebenfalls zusätzliche Erweiterungen für Ihren Model Checker downloaden, sowie Ihre eigenen Erweiterungen zum Download zur Verfügung stellen. Diese beinhalten beispielsweise vorgefertigte Regelsets wie auch dazu passende Klassifikationen. Ebenso sind Programmerweiterungen vorhanden. Jede Erweiterung ist nach erfolgter Zuweisung durch den Administrator im Solibri Model Checker im Layout Datei unter Solibri Solution Center vom Nutzer zu installieren.

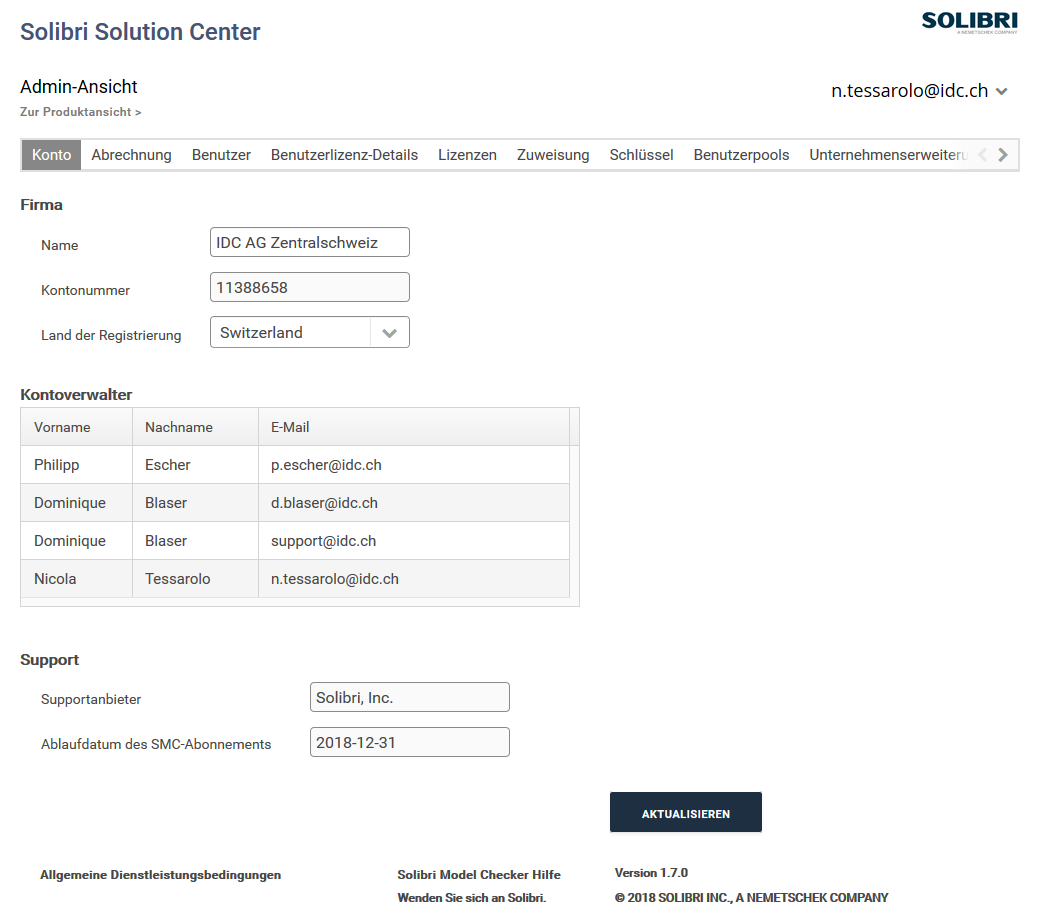

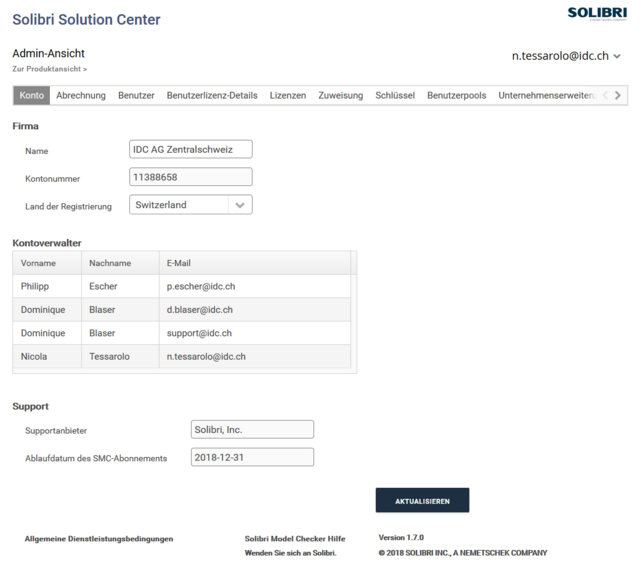

Die Admin-Ansicht des Solibri Solution Centers

Hier sind die Details des Solibri Solution Center Accounts wie die Administratoren, Rechnungsdetails und Nutzerverwaltung untergebracht.

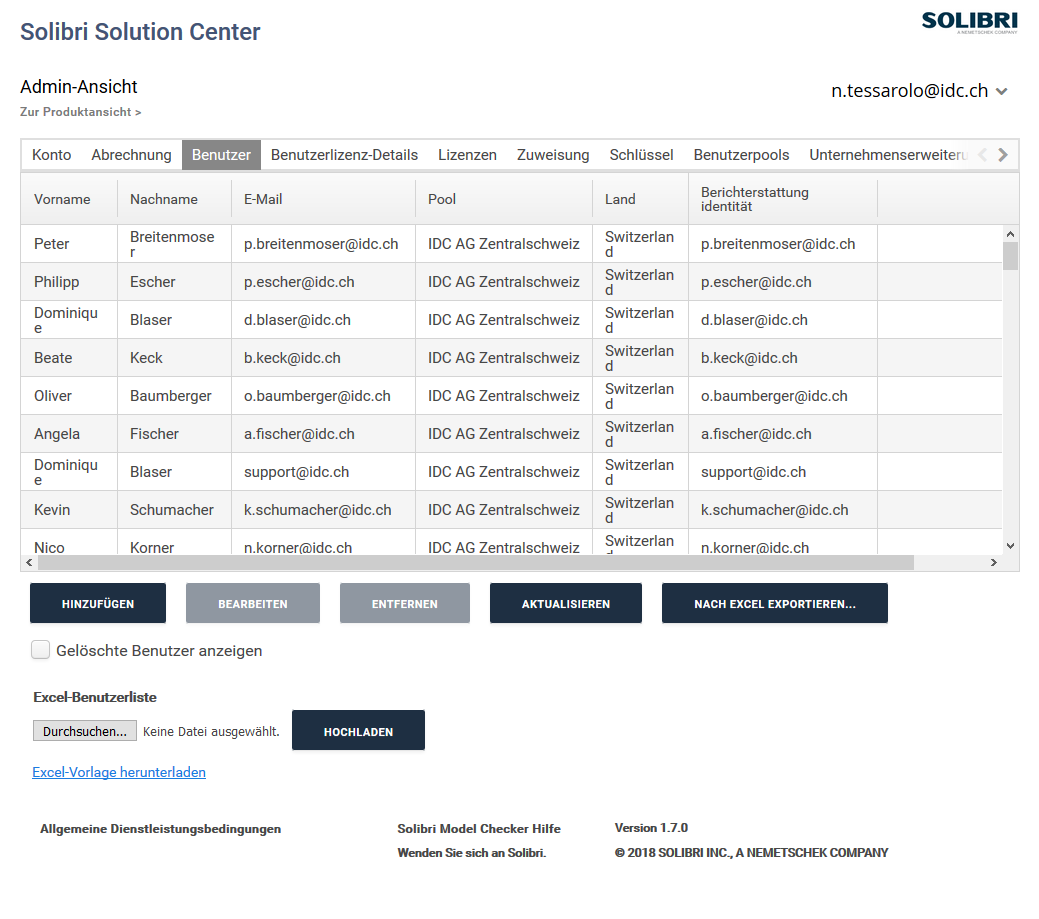

Nutzerverwaltung

Die Verwaltung der Nutzer erfolgt in der Registerkarte Benutzer. Dort können weitere Nutzer durch den Administrator selbstständig angelegt und entfernt werden.

Das Anlegen eines neuen Nutzers, bzw. die Erstellung eines Solibri Solution Center Accounts für diesen, erfolgt über die Schaltfläche

Bei den Details des neuen Benutzers muss dessen Vor- und Nachname sowie eine gültige E-Mail-Adresse eingegeben werden.

Des Weiteren muss ihm eine Rolle im Solibri Solution Center zugewiesen werden. Als Standardrolle ist der Benutzer vergeben. Hier gibt es noch die Rolle des Administrators und des Käufers. Zusätzlich kann der Benutzer einem Benutzerpool zugeordnet werden. Diese Benutzerpools werden in einer anderen Registerkarte verwaltet.

Der neu angelegte Mitarbeiter erhält automatisiert ein E-Mail, in dem sich der Link zur Passworterstellung befindet. Sobald dies erledigt ist, kann sich dieser im Solibri Solution Center anmelden.


In der nächsten Registerkarte Benutzerlizenz-Details wird gezeigt, wer welche Lizenz hat und ob Lizenzen ausgeliehen sind.

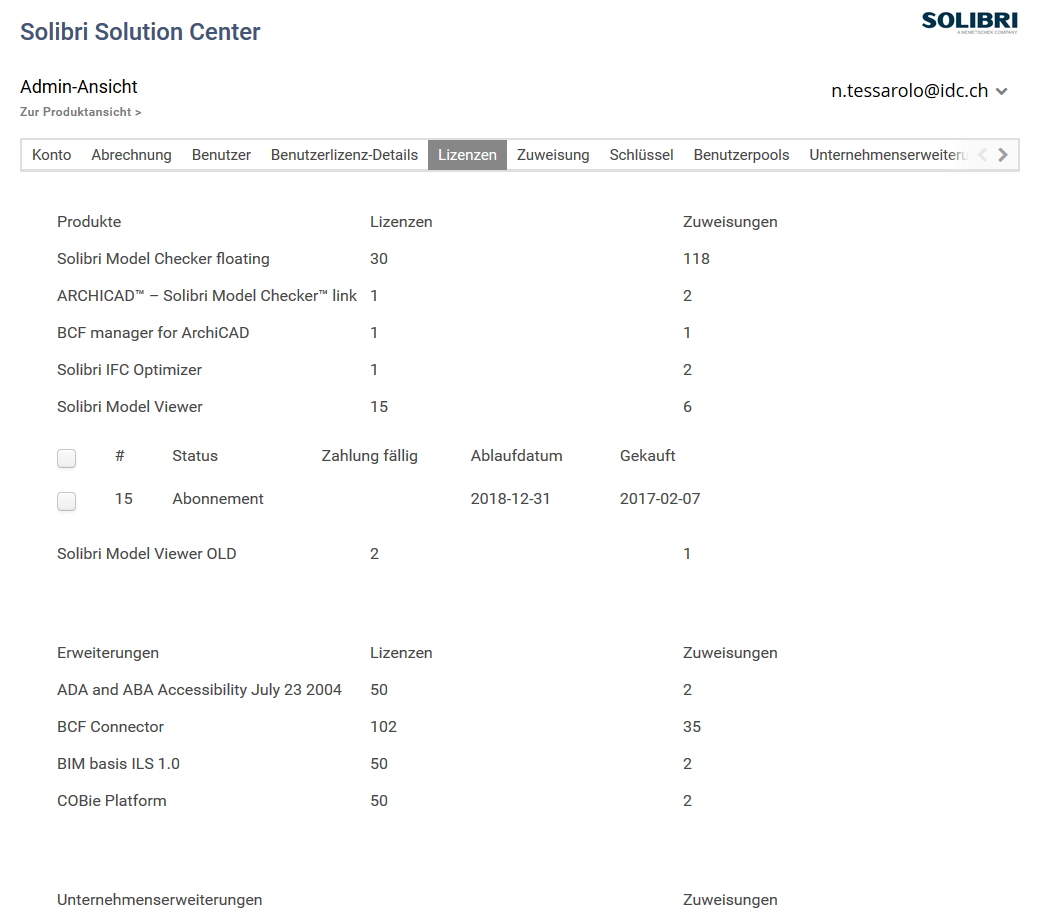

Lizenzverwaltung

In der Registerkarte Lizenzen listet das Solibri Solution Center in der ersten Spalte die Anzahl der verfügbaren Lizenzen aller Produkte von Solibri auf. In der zweiten Spalte ist die Anzahl der den Nutzern zugewiesenen Lizenzen angegeben.

Nachdem der Nutzer angelegt wurde, muss diesem noch erlaubt werden, eine Solibri Model Checker Lizenz zu verwenden.

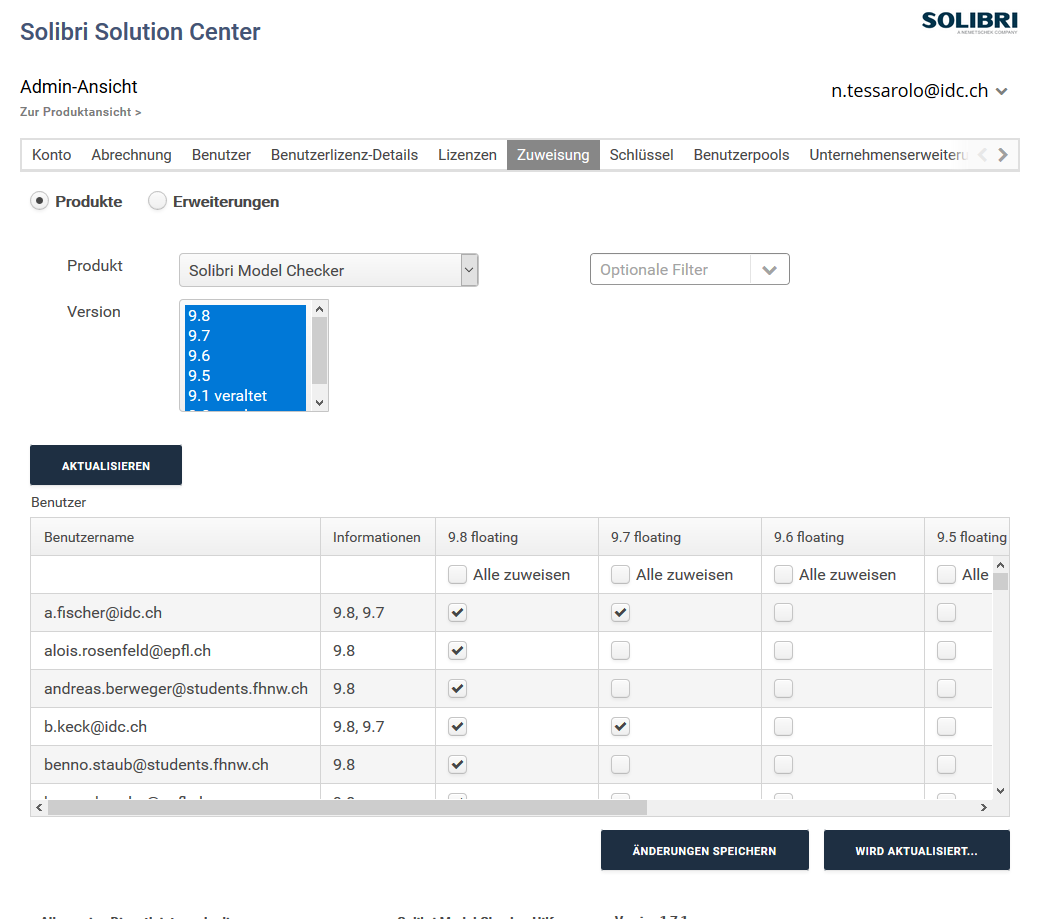

Dies geschieht in der Registerkarte Zuweisung. Dort kann jedem eingerichteten Nutzer die Verwendung einer Solibri Model Checker Lizenz erlaubt oder diese Erlaubnis entzogen werden. Die Verwaltung der Lizenzen betrifft hier auch ältere Versionen.

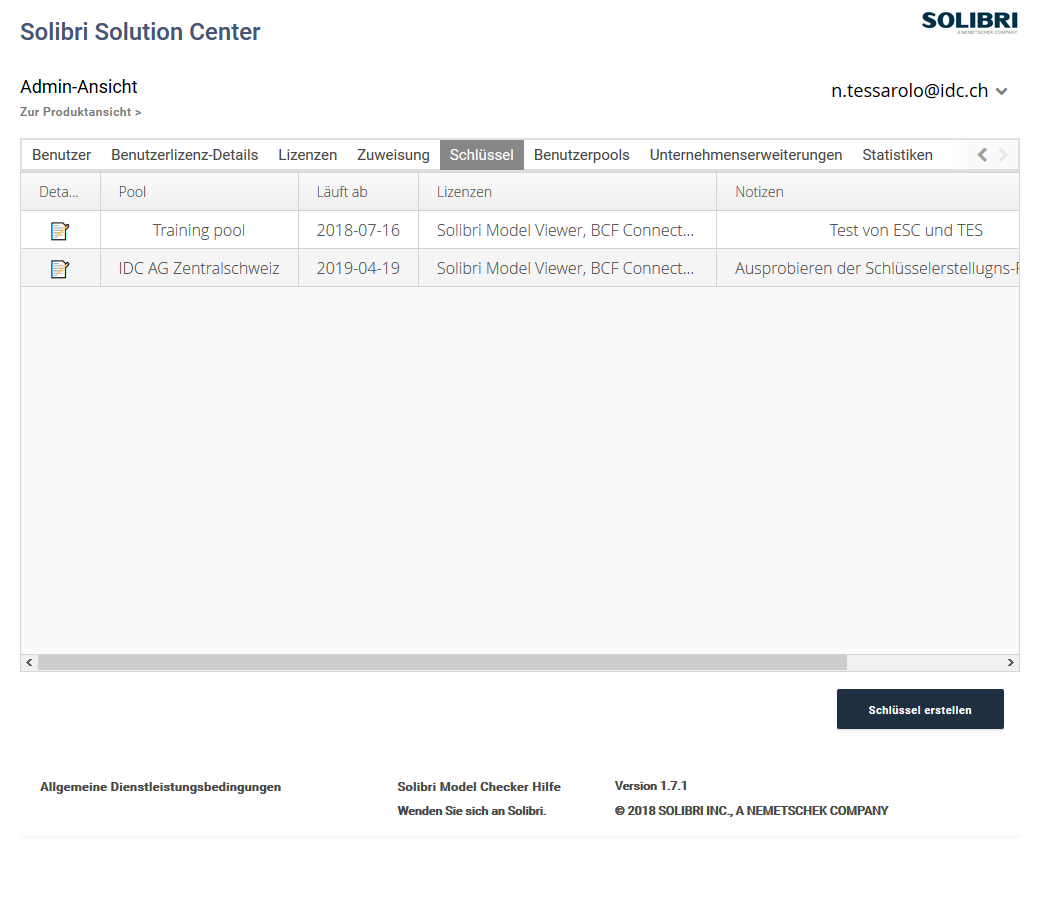

Schlüssel

An dieser Stelle ist es Ihnen möglich, einen sogenannten Key zu erstellen. Diese Key kann verwendet werden, um einerseits den BCF Connector, aber auch den Solibri Model Viewer zu aktivieren. Dies bedeutet der User muss sich nicht selbständig registrieren, sondern Ihm kann ein solcher Key oder Schlüssel zugewiesen werden.



Bei der Erstellung können Sie zwischen verschieden Optionen wählen. Mittels der Auswahl des Pools schränken Sie die Personen ein, welchen es erlaubt sein soll den Key zu aktivieren. Das Ablaufdatum bestimmt die Dauer der Gültigkeit. Nach erreichen dieses Datums wird der Key nicht mehr länger brauchbar sein. Neben der Sprache können Sie natürlich ebenfalls noch das passende Land dazu anwählen. In der Notizfunktion können Sie nach Wunsch relevante Daten hinterlegen, diese Informationen bleiben Ihnen als Administrator vorenthalten, der User sieht diese nicht. Als letzten Schritt müssen Sie die Auswahl treffen, für welche Produkte und für welche Erweiterungen der Key seine Gültigkeit erlangen soll.

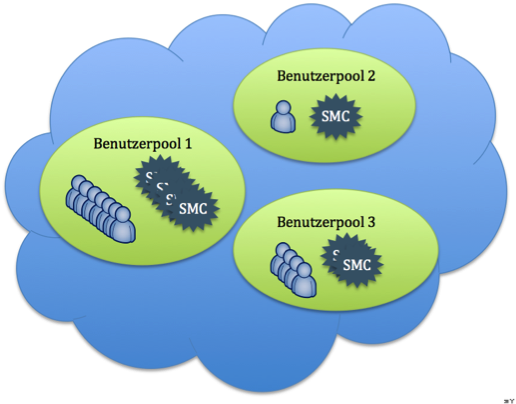

Verwaltung des Benutzerpools

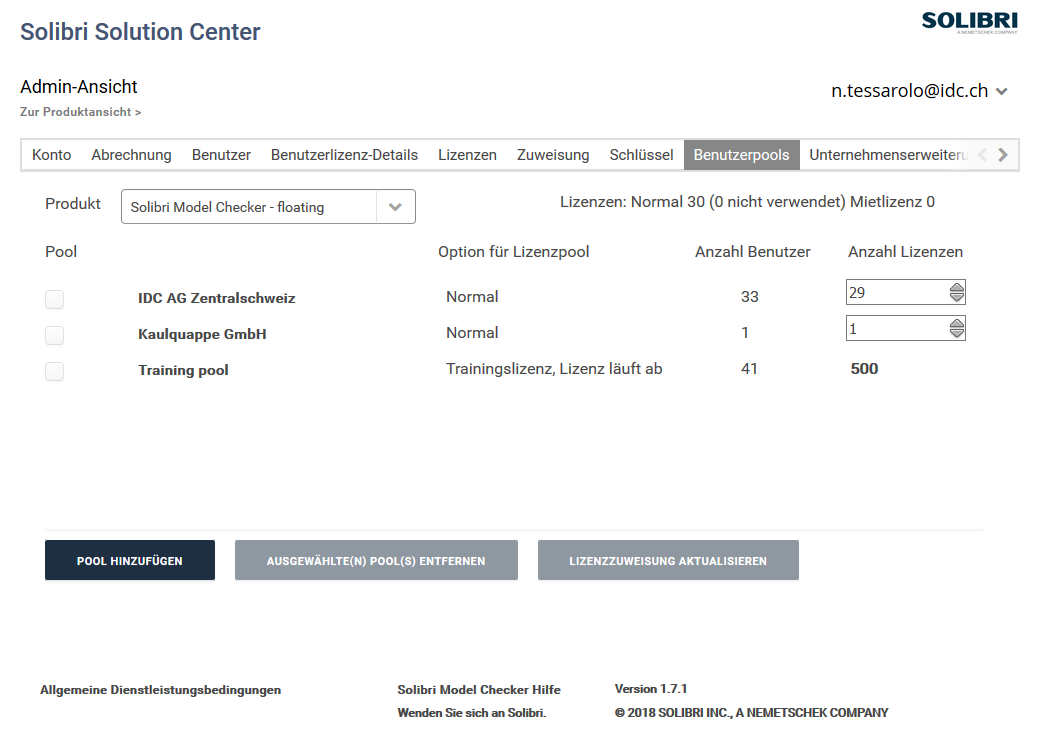

In dieser Registerkarte können Benutzerpools angelegt werden. Dies bedeutet, dass die Solibri Model Checker Lizenzen zwischen verschiedenen Nutzergruppen aufgeteilt werden können.



In der Registerkarte Benutzerpools können die Lizenzen auf verschiedene Benutzergruppen aufgeteilt werden. Es können beliebig viele Benutzerpools angelegt und diese über die Pfeil-Tasten einer bestimmten Anzahl von Lizenzen zugeordnet werden.

Lizenzstatistik

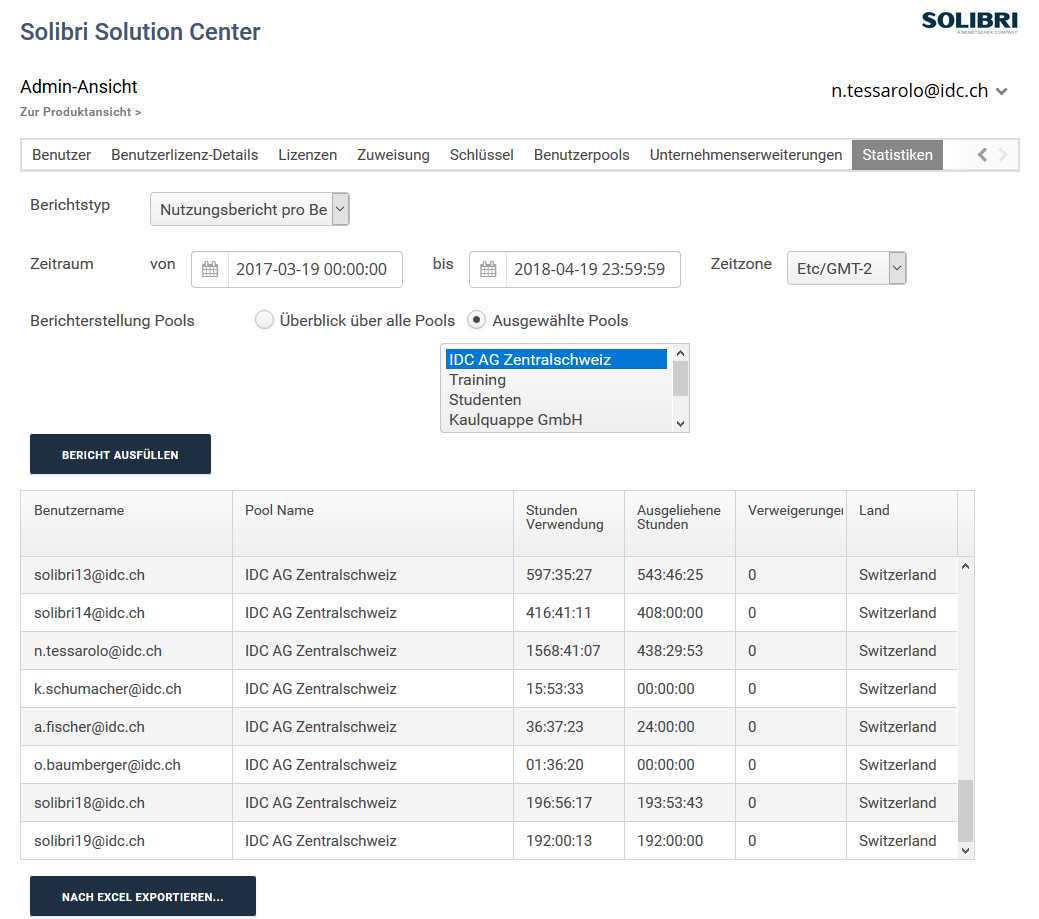

In der Registerkarte Statistik können Berichte über die Nutzungsdauer des Solibri Model Checkers erstellt und exportiert werden. Es besteht die Möglichkeit, diese benutzerpool- oder benutzerspezifisch in frei definierbaren Zeiträumen zu erstellen und als XLS oder XLSX zu exportieren.

Start des Solibri Model Checkers

Beim ersten Starten des Solibri Model Checkers werden die Zugangsdaten des Solibri Solution Centers abgefragt, damit überprüft werden kann, ob diesem Nutzer eine Lizenz zugewiesen wurde. Diese Anmeldedaten kann der Solibri Model Checker mit der Auswahl des Kästchens Merken speichern. So müssen diese nicht bei jedem Programmstart eingegeben werden. Für den Fall, dass unterschiedliche Mitarbeiter auf dem gleichen Computer arbeiten, ist es sinnvoll, diese Option nicht zu wählen.



Des Weiteren können hier Proxy-Einstellungen getroffen werden. Im Anschluss ist der Solibri Model Checker uneingeschränkt nutzbar.

Layout

Der Solibri Model Checker hat fünf Layouts mit den Inhalten Datei – Modell – Überprüfen – Kommunikation – Auswertung.

Zusätzlich zu diesen vorgegebenen Layouts können mit dem + Symbol in der Layoutleiste weitere Layouts angelegt werden. Diese können mit jedem im Solibri Model Checker verfügbaren Fenster befüllt werden. Im Kontextmenü der Layoutleiste können die bestehenden Layouts umbenannt sowie auch neue Layouts hinzugefügt werden.

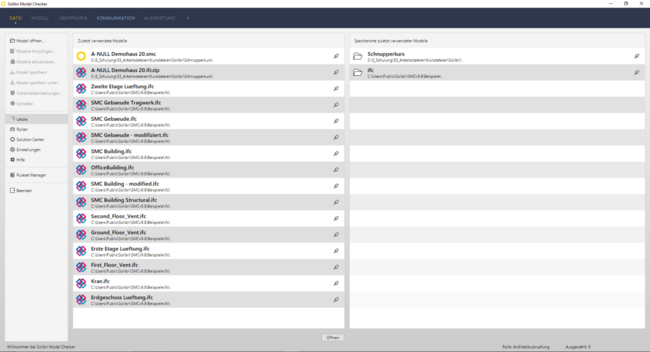

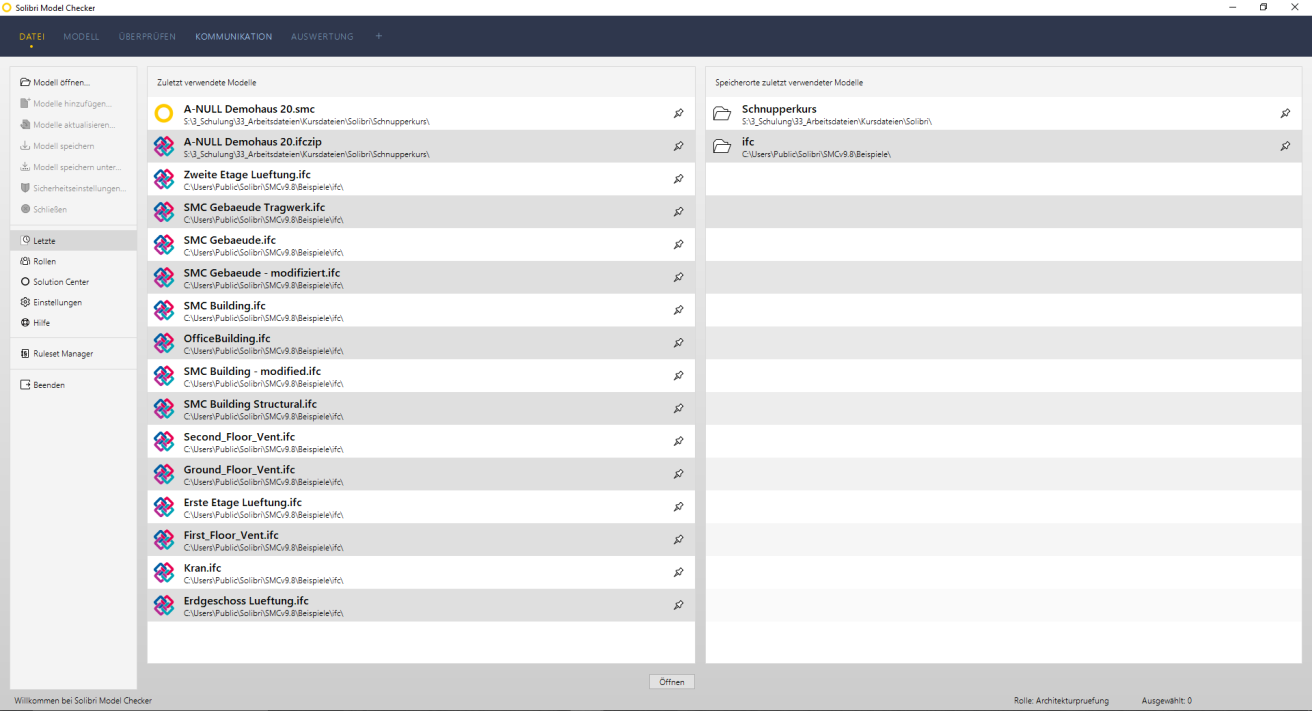

Datei-Layout

Auf der linken Seite des Datei-Layouts befinden sich die Möglichkeiten der Datenverwaltung und der allgemeinen Einstellungen für den Solibri Model Checker:

  • öffnet eine IFC-, DWG- oder SMC-Datei
  • fügt einem bestehenden Modell ein weiteres (Teil-)Modell hinzu

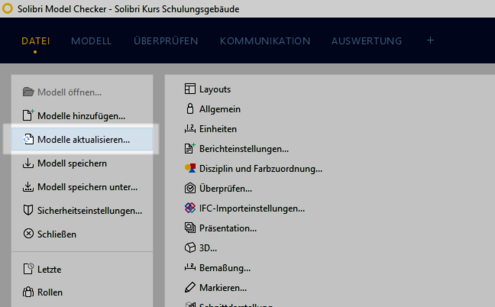

  • Dialogfenster um bereits eingelesene Modelle aktualisieren zu können
  • speichert alle Daten als SMC-Datei
  • speichert alle Daten als SMC-Datei unter anderem Namen oder an einem neuen Ort
  • öffnet die Sicherheitseinstellungen
  • schließt alle geöffneten Modelle
  • zeigt die zuletzt geöffneten, sowie auch die von Ihnen angehefteten Modelle
  • zeigt die aktuelle Rolle oder lässt Sie eine beliebige Rolle wählen
  • stellt eine Verbindung zum Solibri Solution Center (SSC) her. Die Ihnen zugewiesenen Erweiterungen werden ebenfalls an dieser Stelle aufgelistet.
  • Lässt Sie alle relevanten Einstellungen für den Solibri Model Checker treffen.
  • öffnet die Hilfe, vermittelt Ihnen Programm- und Systeminformationen und lässt Sie Ihre lizenz für eine Offline-Nutzung ausleihen.
  • führt Sie zum Ruleset und zum Extension Manager
  • beendet den Solibri Model Checker

Sicherheitseinstellungen

Hier kann die Solibri Model Checker Datei gesichert werden. Dazu stehen drei Möglichkeiten zur Verfügung:

  • Die Masterpasswortvergabe:
    Ein Masterpasswort ist bei der Nutzung der Sicherheitseinstellungen unbedingt erforderlich und schützt die Solibri Model Checker Datei mit einem Passwort. Nach dessen Eingabe ist der Solibri Model Checker wie gewohnt verwendbar.

  • Kennwort zum Öffnen:
    Bei dieser Variante ist es für den Nutzer möglich, mit diesem Passwort das Modell und die darin befindlichen Daten zu öffnen und zu verwenden. Für das Speichern seiner Änderungen wird jedoch das Masterpasswort benötigt.

  • Ablaufdatum verwenden:
    Hier wird ein Ablaufdatum eingegeben, nach dem das Modell nur noch mit dem Masterpasswort zu öffnen ist.



Um getroffene Sicherheitseinstellungen zu verändern, ist immer das Masterpasswort erforderlich.

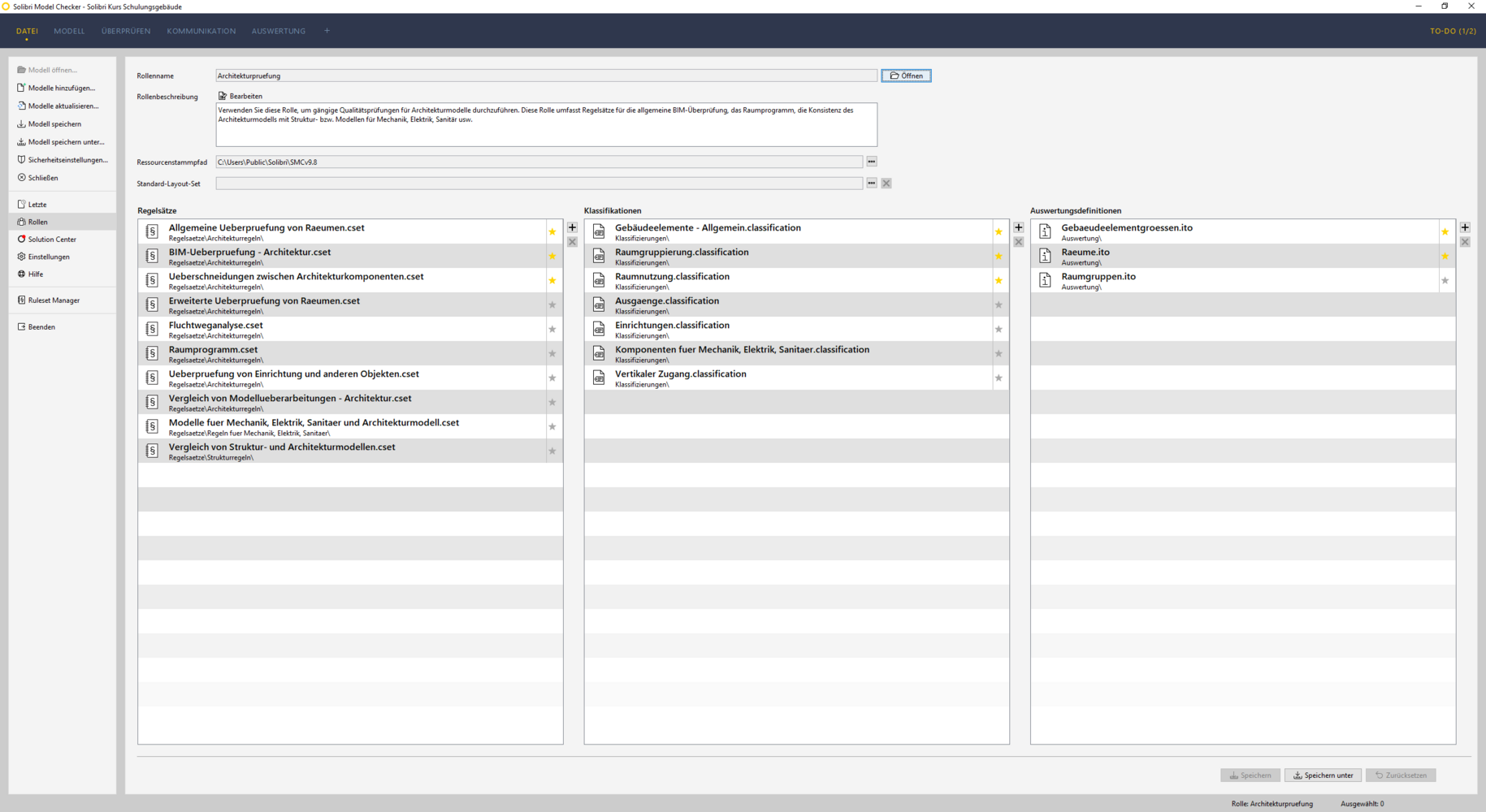

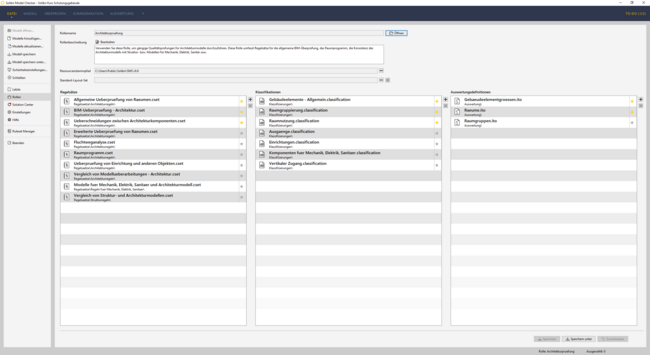

Die Rollen

Für das weitere Arbeiten mit dem Solibri Model Checker ist es sinnvoll, gleich von Anfang an die passende Rolle zu wählen. Diese Rolle ist als Vorbereitung zur Prüfung des Modells zu verstehen. Es wird vorab definiert, welche Regelsets, Klassifikationen und Auswertungseinstellungen geladen werden sollen, um die gewünschten Prüfungen und Auswertungen durchzuführen. Die Rolle kann zu jedem Zeitpunkt geändert werden. Es lassen sich so auch einfach spezifische Prüfroutinen vorab zusammenstellen, die beispielsweise von einem Kollegen durchgeführt werden sollen. Der Kollege muss nur noch die passende Rolle auswählen und es werden alle notwendigen Regelsets, Klassifikationen und Auswertungsdefinitionen automatisch geladen. Hier ist die Rolle Architekturprüfung gewählt. Mit dieser stehen die voreingestellten Regelsätze, Klassifikationen und Auswertungsdefinitionen zur Verfügung, wobei die mit einem goldenen Stern markierten automatisch geladen werden.

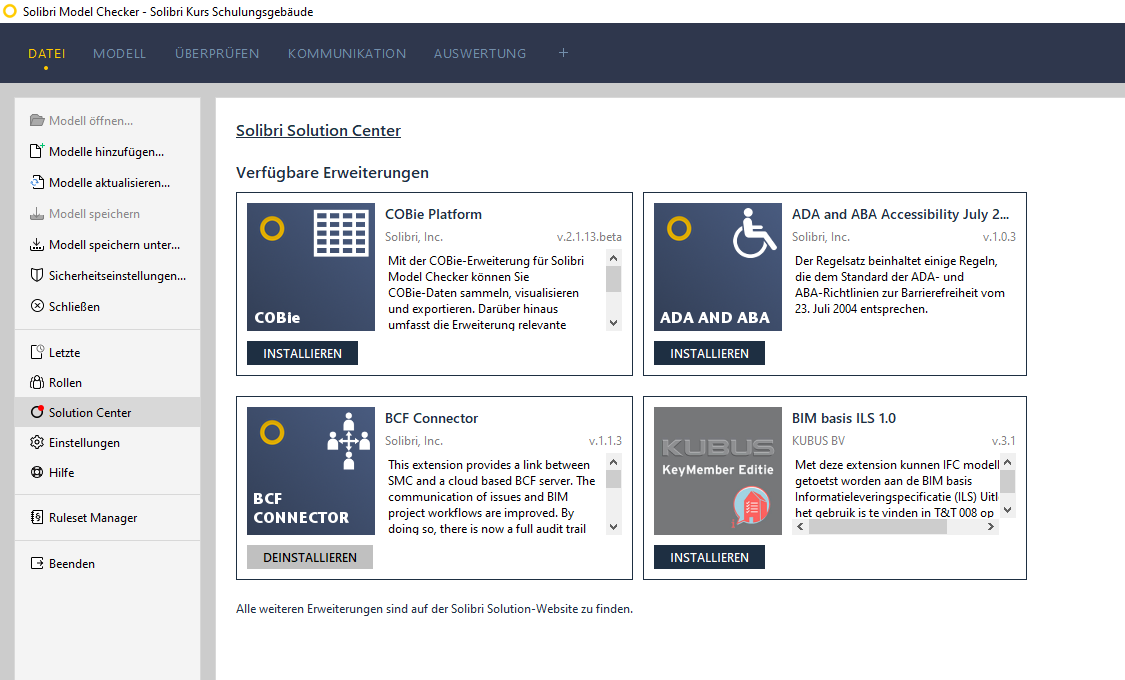

Solution Center

Hier werden zusätzlich heruntergeladene Erweiterungen angeführt, die auch hier installiert bzw. deinstalliert werden können.

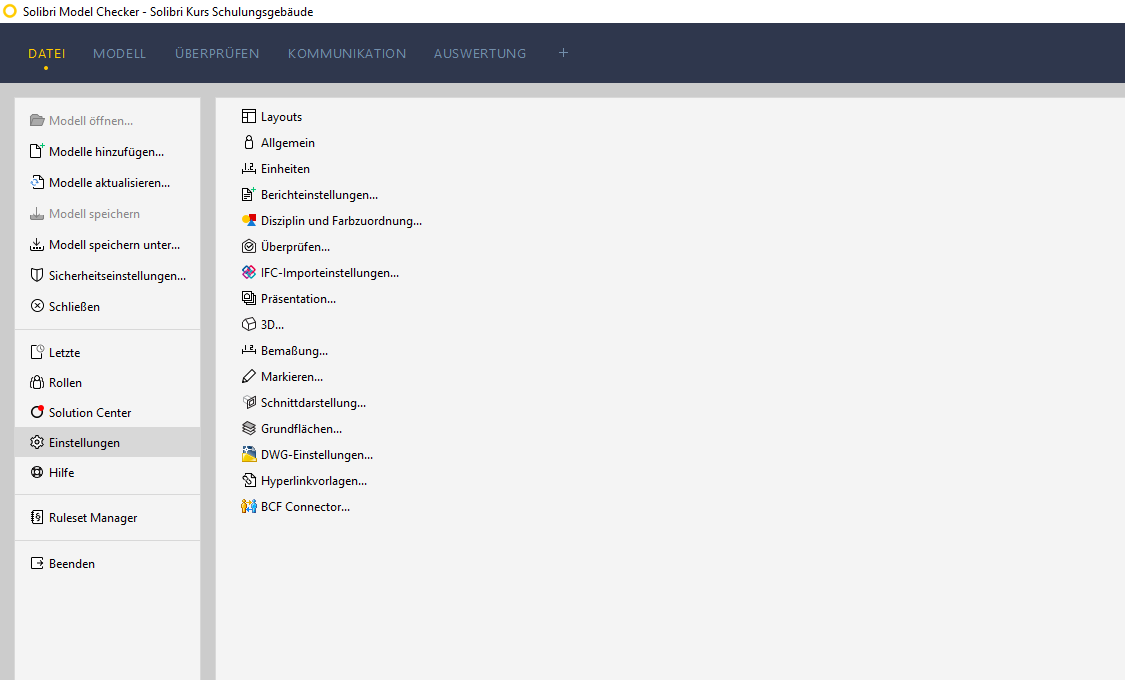

Einstellungen

Im Layout Datei sind Grundeinstellungen für den Solibri Model Checker zu treffen.

Standardlayouts wiederherstellen:

Hier lassen sich die Layouts des Solibri Model Checkers verwalten:

  •  Stellt das Standardlayout aller Layouts wieder her.
  •  Speichert das aktuelle Layout in einer Datei ab oder ruft ein gespeichertes Layout auf.

Allgemein

Hier lassen sich folgende Einstellungen treffen:

  • die Sprache
  • Sollen Tipps angezeigt werden
  • ob bei der Auswahl von Regelsets das Fenster Rolle angezeigt werden soll
  • die Personalisierung des Nutzers (für die Kommunikation)
  • ob sich der Solibri Model Checker die Solibri Solution Account Daten zum Starten des Programms merken soll

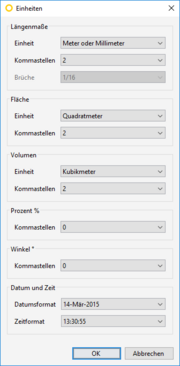

Einheiten

Hier lassen sich die Einheiten, wie beispielsweise die Einheit der Fläche oder des Volumens,  im Solibri Model Checker einrichten. Ebenfalls können Sie die gewünschte Anzahl der nachkommastellen hier definieren.

Berichteinstellungen

Berichteinstellungen

Hier kann die Schriftart der verschiedenen Berichte eingestellt werden.

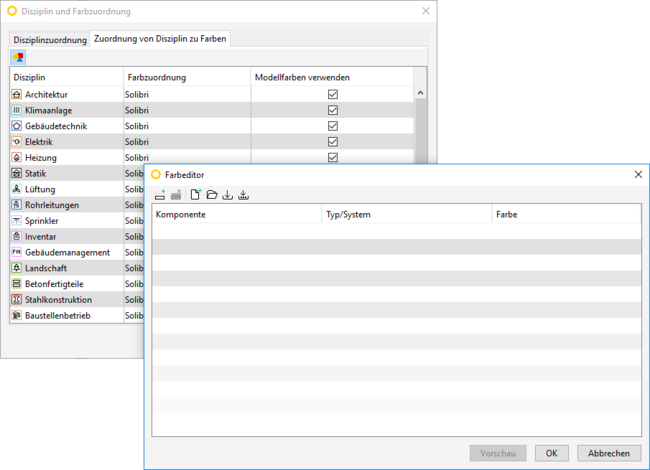

Disziplin und Farbzuordnung

Hier können die automatische Disziplinerkennung und die Verwendung der Farben der Komponenten der einzelnen Disziplinen ausgewählt und bei Bedarf auch manuell angepasst werden.

Die Farbzuordnung der einzelnen Disziplinen wird über den Farbeditor gesteuert. Hier kann in jeder Disziplin jeweils einer bestimmten IFC-Komponente mit einem eventuell bestimmten Typ eine bestimmte Farbe zugeordnet werden. Diese Zuordnung kann in einer Datei gespeichert und weitergegeben werden.

Überprüfen

Hier wird der Inhalt definiert, der bei der Erstellung von Folien im Feld Beschreibung über das Klicken des Buttons Standard festlegen eingetragen werden kann.

IFC-Importeinstellung

Hier können beim Import zu ignorierende Property-Sets aus einer IFC-Datei und der zu verwendende Zeichensatz bestimmt werden.

Präsentation

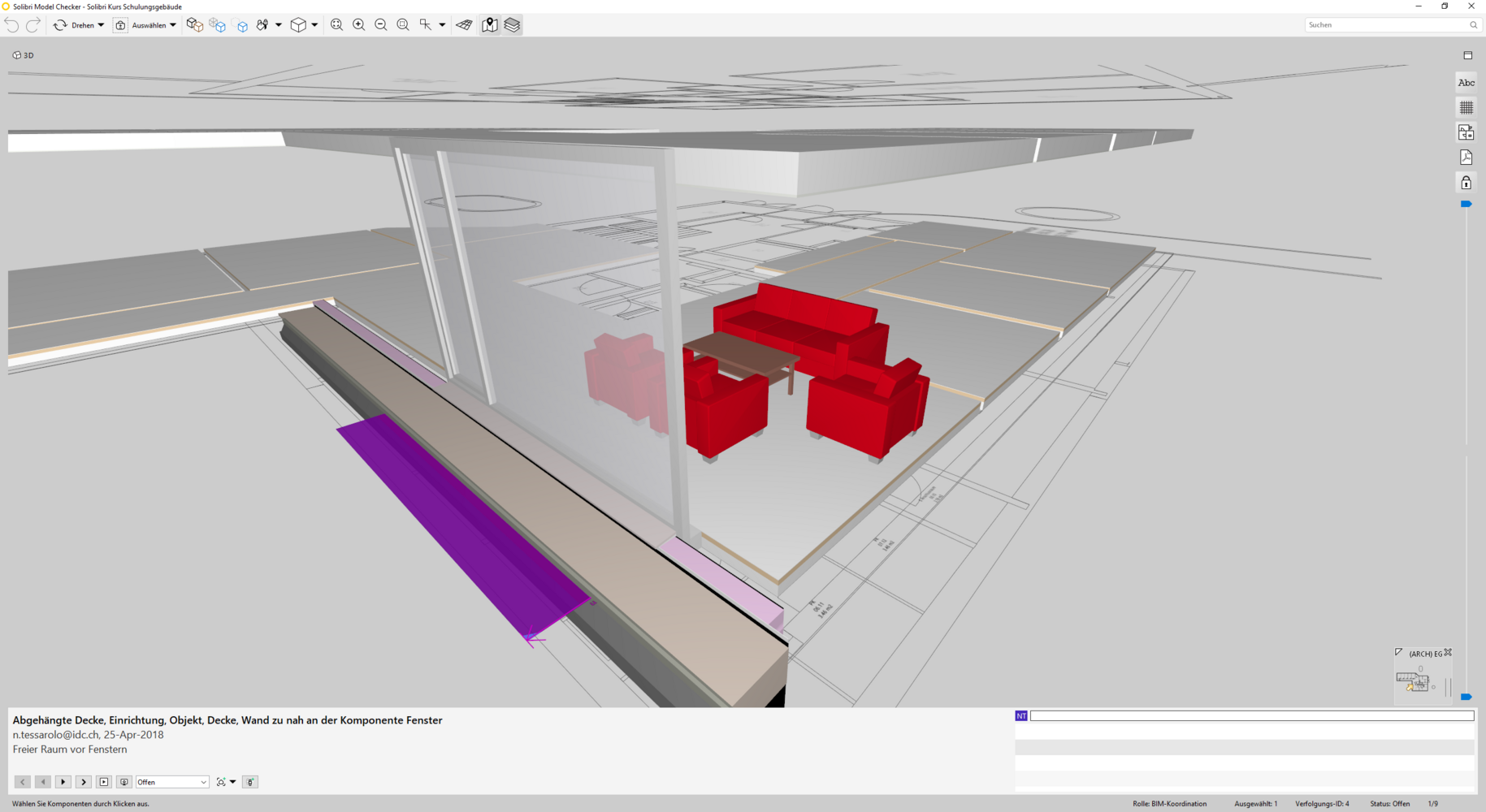

Hier können der Name des Nutzers und das Datum in Präsentationen und Berichten ein- bzw. ausgeschaltet werden. Zusätzlich wird hier die Größe des Vorschaubildes jeder Folie in den Präsentationen eingestellt.



Zusätzlich kann ausgewählt werden, welche Eigenschaft eines Objektes bei dem Export eines Berichtes im Excel-Format in der Spalte Komponenten angeführt ist.

3D

Hier können Einstellungen der Darstellung im 3D-Fenster getroffen werden.

Interessant hier ist die Möglichkeit einzustellen, welche Eigenschaften beim Verweilen mit dem Mauszeiger auf einer Komponente in Form eines 3D-Pop-ups angezeigt werden. Es besteht zusätzlich dazu noch die Option, bei dieser Anzeige mit Filtern zu arbeiten.

Bemassung

Hier können verschiedene Darstellungsvarianten des Messwerkzeugs im 3D-Fenster gewählt werden.

Markieren

Hier kann die Darstellung des Mark-up-Werkzeuges im 3D-Fenster eingestellt werden.



Als interessante Möglichkeit können hier die auf Komponenten stempelbaren Eigenschaften bestimmt werden. Auch dafür kann der Einsatz eines Filters hilfreich sein.

Schnittdarstellung

Hier können Einstellungen der Darstellung des Schnittdarstellungswerkzeuges im 3D-Fenster getroffen werden.

Grundflächen

Hier können Einstellungen der Darstellung des Grundrisses und Rasters im 3D-Fenster getroffen werden.

Interessant ist hier die Möglichkeit der Darstellung einer dritten Zeile in den Rauminformationen.

DWG-Einstellung

Hier können Einstellungen über den DWG-Import von 3D-DWGs getroffen werden.

Dies dient einer Differenzierung verschiedener Typen von Komponenten, die entweder über die Ebene oder den Namen definiert werden. Diese Liste kann von und nach Excel ex- sowie importiert werden.

Hyperlinkvorlagen

Hier können Hyperlinkvorlagen ausgewählt werden.

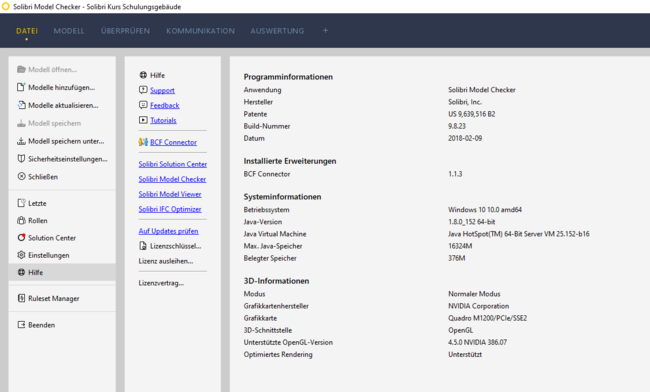

Hilfe

In der Hilfe des Layouts Datei werden Basisinformationen rund um das Programm zur Verfügung gestellt.

Hier handelt es sich um Links zu:

Darunter sind Links zum Solibri Solution Center und den Produkten von Solibri (Solibri Model Checker, Solibri Model Viewer und Solibri IFC Optimizer) angeführt.

Weiters befindet sich hier ein Link zur Suche nach möglicherweise vorhandenen Updates, der Lizenzschlüssel und die Ausleihfunktion.

Unter  besteht die Möglichkeit, eine Solibri Model Checker Lizenz bis zu 14 Tagen auszuleihen. Während dieser Zeit benötigt der Solibri Model Checker keine Internetverbindung. Diese Lizenz ist allerdings während dieser Zeit im Lizenzpool nicht mehr verfügbar. Eine Rückgabe ist jederzeit, eine Internetverbindung vorausgesetzt, mit dem gleichen Button möglich.

Als Letztes kann hier noch der Lizenzvertrag eingesehen werden.



Auf der rechten Seite befinden sich weitere Basisinformationen zum Solibri Model Checker und Systeminformationen zum Computer. Der Button  kopiert den gesamten Inhalt der Basisinformationen zum Solibri Model Checker und dem Computer in die Zwischenablage.

Laden eines Modells

Der Solibri Model Checker benötigt das Dateiformat IFC zum Import von 3-dimenisionalen Gebäudemodellen. Alle durch das Arbeiten mit der Me-thode BIM generierten Daten werden so in den Solibri Model Checker im-portiert und können dort verwendet werden. Beim Speichern eines Mo-dells im Solibri Model Checker als .smc Datei wird der gesamte Inhalt des Solibri Model Checkers gesichert. Darin enthalten sind alle erstellten Klas-sifikationen, Prüfergebnisse, Präsentationen und Auswertungen.

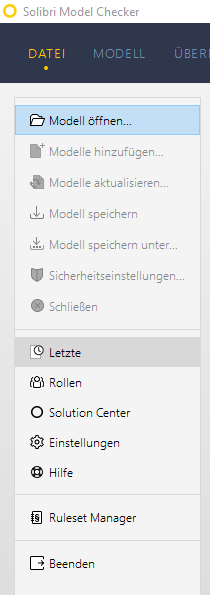

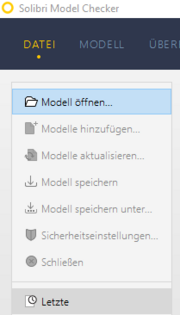

Zum Öffnen eines IFC-Files werden Modell öffnen... und das richtige Modell ausgewählt. Mit dem Solibri Model Checker können, im Vergleich zum Solibri Model Viewer, auch mehrere IFC-Files gleichzeitig geöffnet werden. Wählen Sie dazu mithilfe der Ctrl- oder Shift-Taste die gewünschten IFC-Files an.



Anschließend erfolgt die Abfrage der Disziplin. Da das Beispielmodell ein Architekturmodell ist, wird die Disziplin Architektur gewählt. Für die bessere Übersicht ist es auch möglich, einen individuellen Kurznamen zu vergeben. Dieser wird z. B. bei Prüfergebnissen in Klammern angegeben. Mittels der Kategorien können Sie die verschiedenen Modelle noch in einer Ordnerstruktur organisieren. Den unterschiedlichen IFC-Files können mehrere Kategorien zugewiesen werden, somit können nach belieben Ordnerstrukturen und Gruppierungen gebildet werden.

Modell Layout

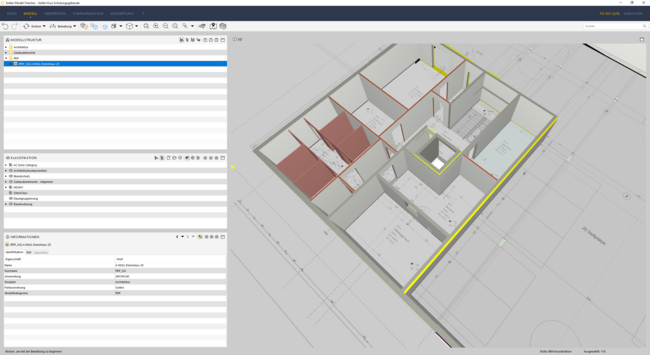

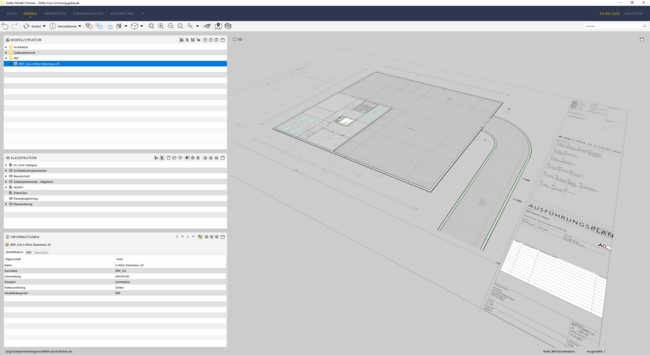

In der Registerkarte Modell zeigt der Solibri Model Checker das Modell in 3D an. Solibri bietet auch einen reinen Viewer, welchen Sie kostenlos auf unserer Webseite anfordern können. Dieser Viewer hat die gleichen Ansichtswerkzeuge wie der Checker.

3D-Ansichtswerkzeuge - 3D-Fenster

Das 3D-Fenster ist in jedem der voreingestellten Layouts vorhanden und stellt den grundlegenden Zugang zum Modell dar. Hier gibt es Darstellungsmöglichkeiten über Schaltflächen und über das Kontextmenü im Fenster selbst.

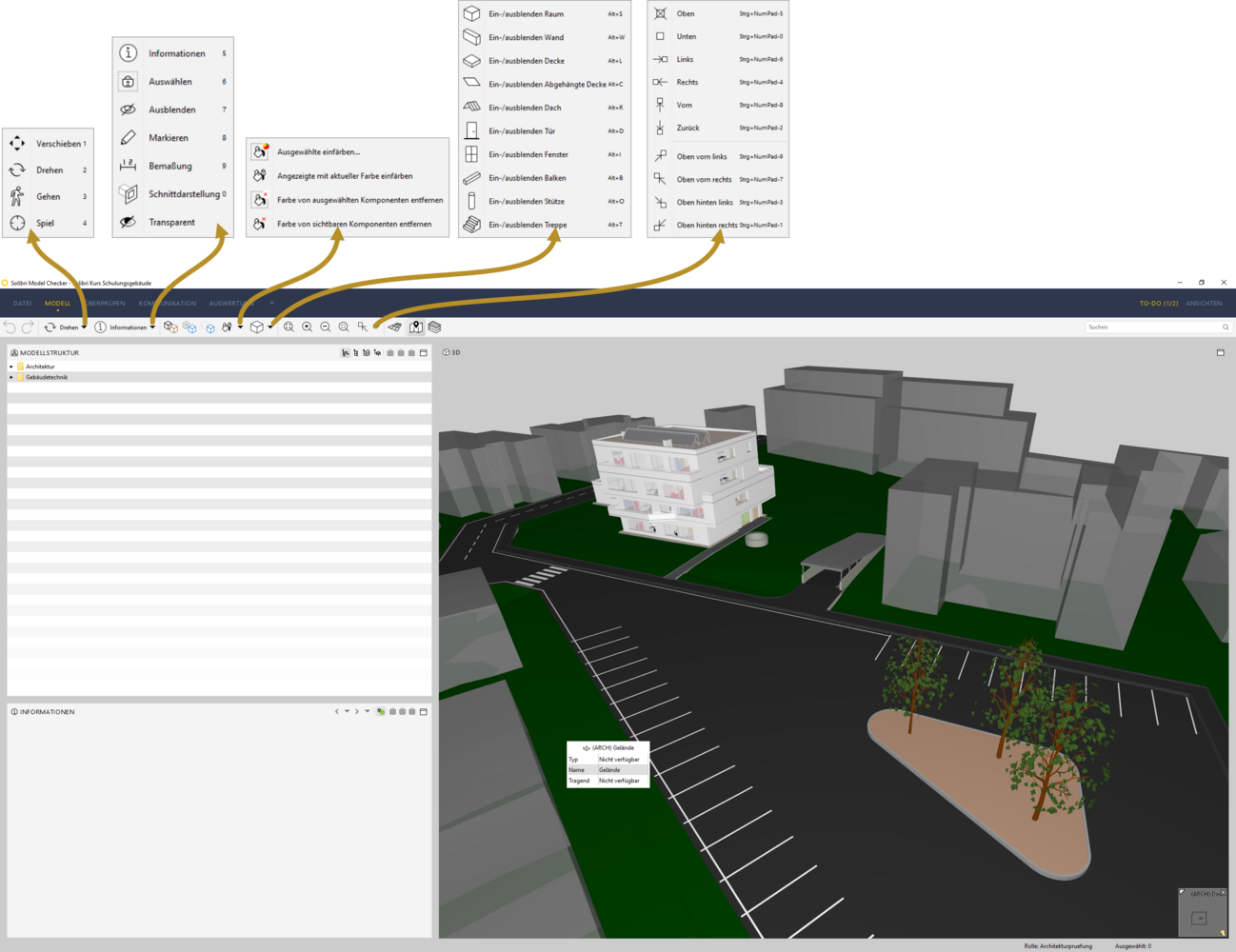

Schaltflächen

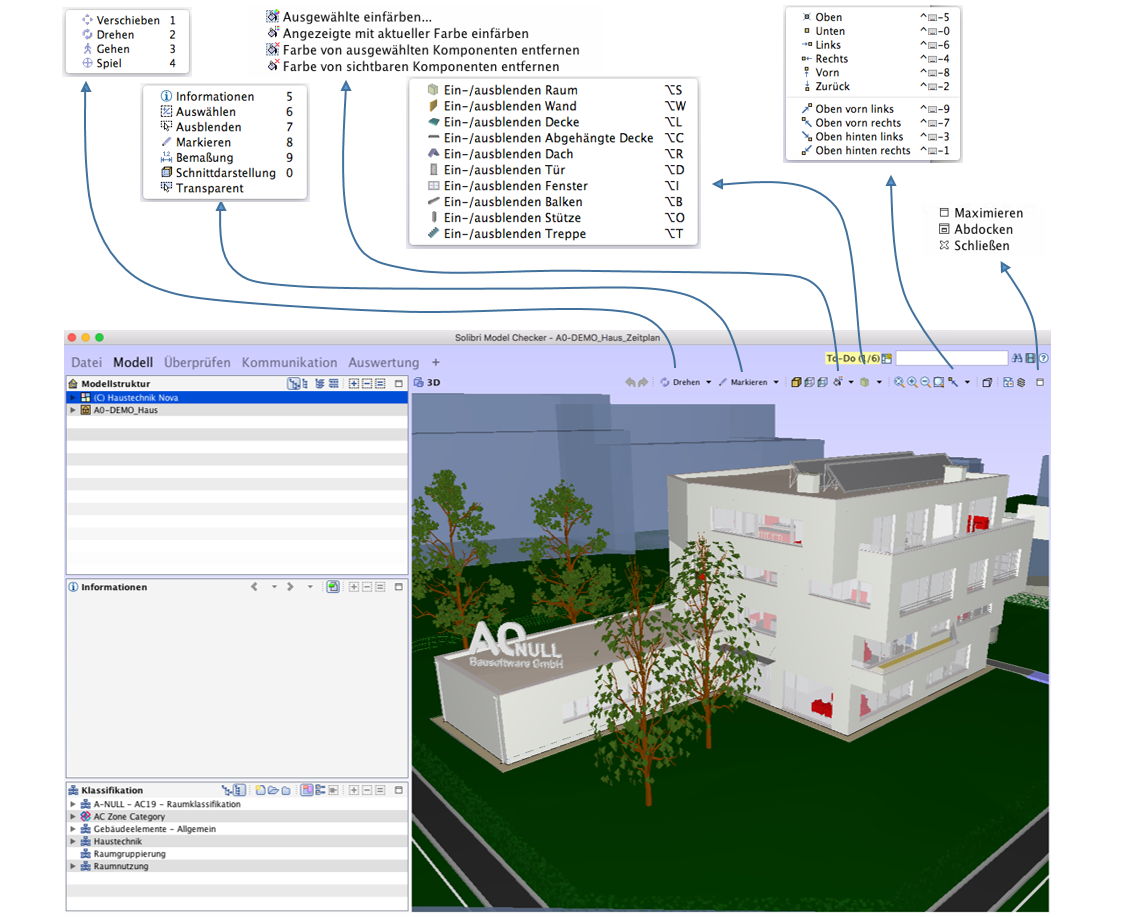

In der Leiste am oberen Rand des 3D-Fensters steht eine Vielzahl von Möglichkeiten zur Darstellung von einzelnen Komponenten und Komponentengruppen zur Verfügung

Kontextmenü

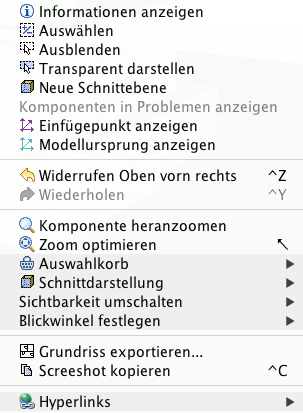

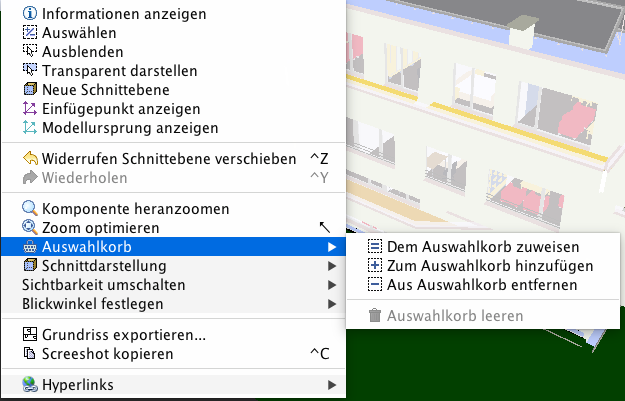

Das Kontextmenü wird mittels eines simplen Rechtsklicks im 3D-Fenster aufgerufen und öffnet sich an der aktuellen Position ihres Mauszeigers.





Das Kontextmenü des 3D-Fensters bietet weitere Darstellungsoptionen des Modells und weitere Informationsmöglichkeiten.

Kontextmenü

Das Kontextmenü wird mittels eines simplen Rechtsklicks im 3D-Fenster aufgerufen und öffnet sich an der aktuellen Position ihres Mauszeigers.



Das Kontextmenü des 3D-Fensters bietet weitere Darstellungsoptionen des Modells und weitere Informationsmöglichkeiten.



Hier gibt es die schon genannten Möglichkeiten der Auswahl, des Ausblendens, der Transparentschaltung sowie der Erzeugung von Schnittebenen.



Zusätzlich lassen sich der Einfügepunkt jeder einzelnen Komponente und der Modellursprung anzeigen.



Es können auch einzelne Komponenten dem Auswahlkorb hinzugefügt oder aus diesem entfernt werden. Der Auswahlkorb lässt sich auch mit einer neuen Auswahl ersetzen.

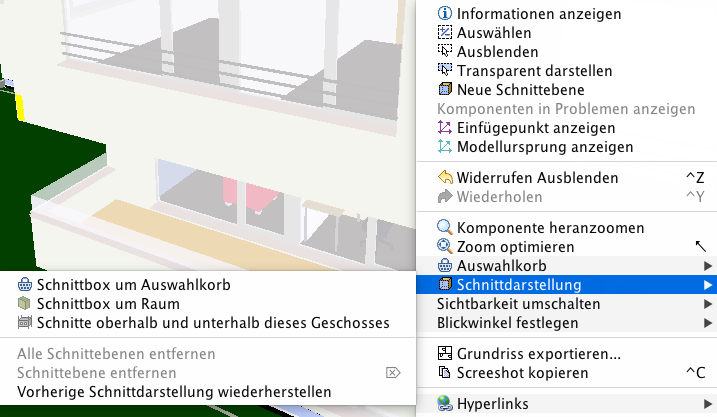

Weiters lassen sich drei verschiedene Schnittdarstellungen erstellen.



Es lassen sich Schnittebenen um die Komponenten des Auswahlkorbes, um den gewählten Raum oder ober- und unterhalb des gewählten Geschosses legen. Im Anschluss lassen sich die Schnittebenen wie gewohnt mit gehaltener Umschalt-Taste verschieben.





Im Kontextmenü können Sie die Sichtbarkeit umschalten, das bedeutet Sie können spezifische Komponenten, wie Beispielsweise Treppen oder Wände, in Ihrem Modell aus- oder einblenden.



Sie können den aktuellen, von Solibri generierten, Grundriss exportieren oder die aktuelle Ansicht mittels der Screenshot-Funktion in die Zwischenablage kopieren.



Sie können im Kontextmenü die Zuweisung von Hyperlinks vornehmen, diese Ändern oder auch gänzlich von den Elementen löschen.







Modellbasierte Darstellung







Komponentenhierarchische Darstellung

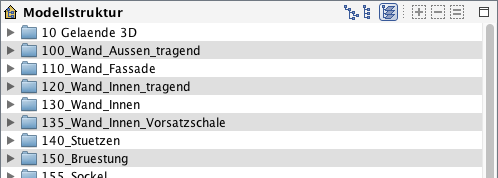

Ebenenhierarchische Darstellung

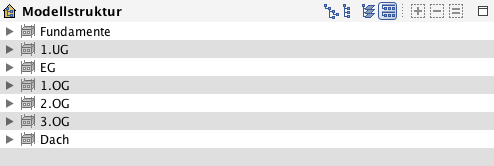

Darstellung der vereinigten Geschosse

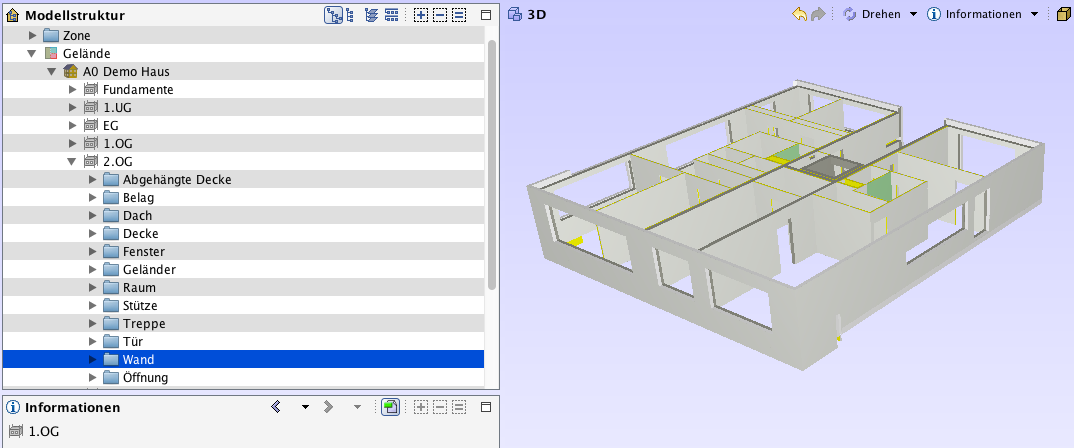

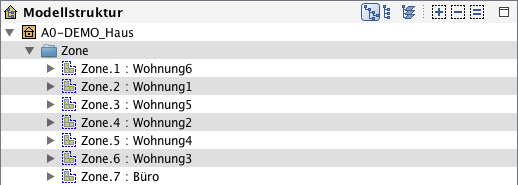

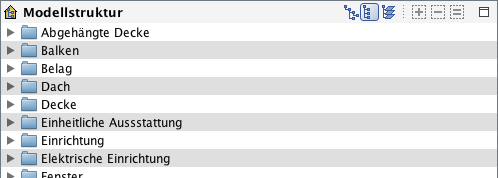

3D Ansichtswerkzeug - Modellstruktur

In dem Modellstruktur-Fenster ist das Modell als Erstes hierarchisch, also modellbasiert dargestellt.

In der Darstellung kann zwischen der Modellbasierten.- , Komponentenhierarchischen    oder der Ebenenhierarchischen Darstellung, sowie der Darstellung der vereinigten Geschosse  gewählt werden.

Somit werden alle Komponenten entweder geschoss-, komponenten- oder ebenenweise dargestellt.

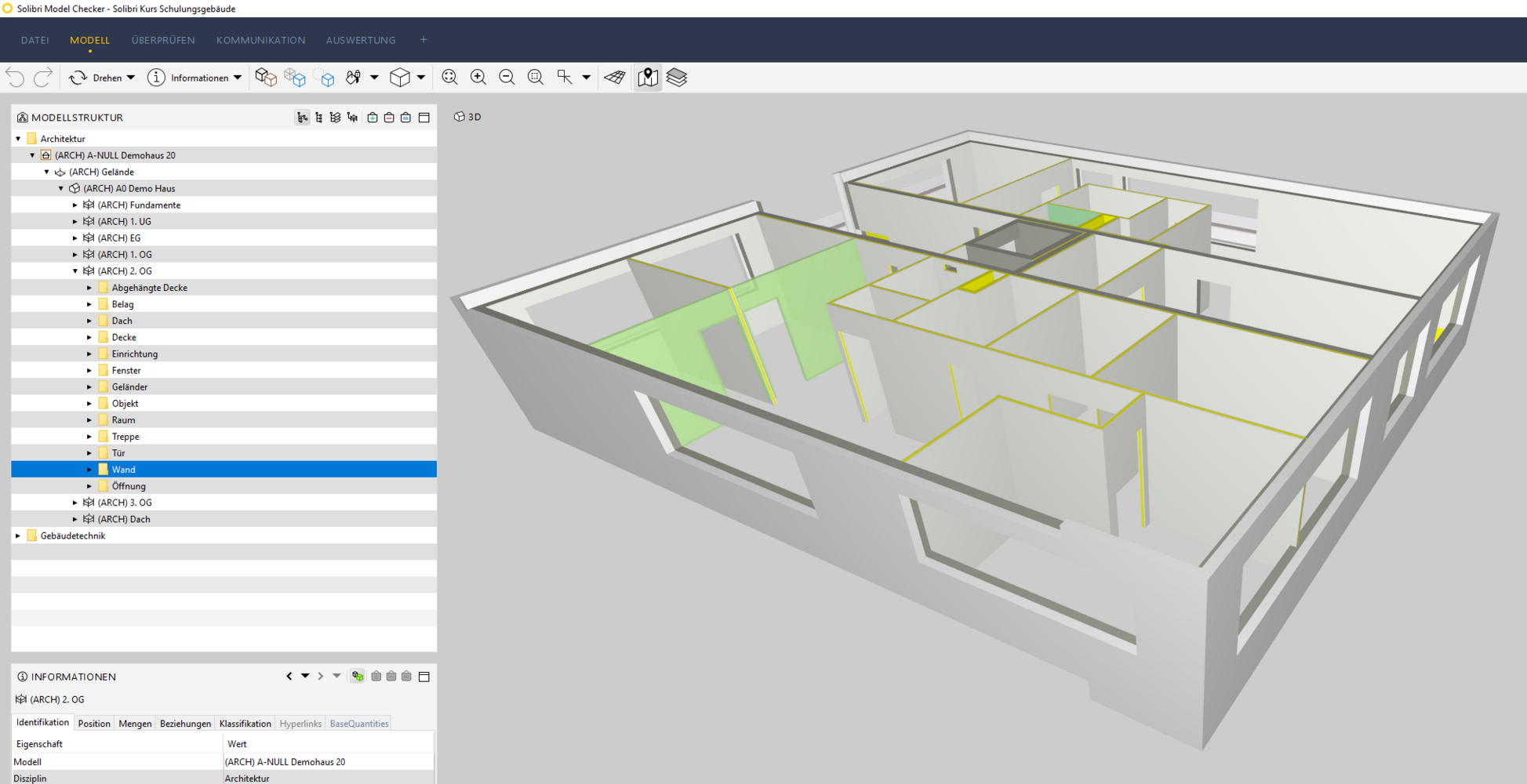

Hier ist es z. B. leicht möglich, nur die Wände eines Geschosses zu sehen, indem die Hierarchie bis zu den Wänden im passendem Geschoss geöffnet und dann der

= Button geklickt wird. Im Anschluss lassen sich einzelne Komponenten, Geschosse oder ganze Modelle noch durch + hinzufügen und durch – entfernen.

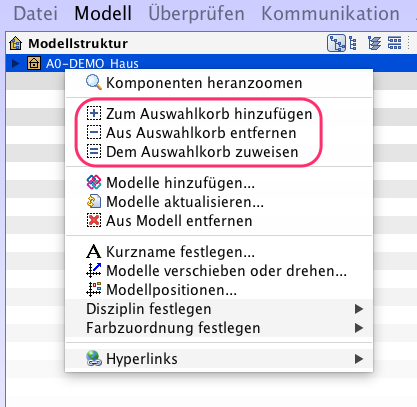

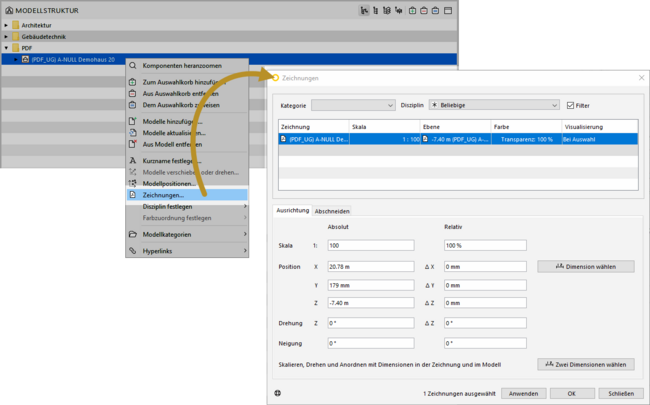

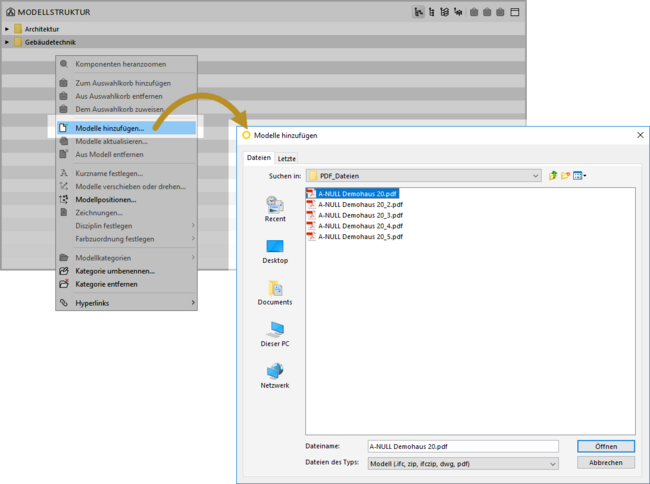

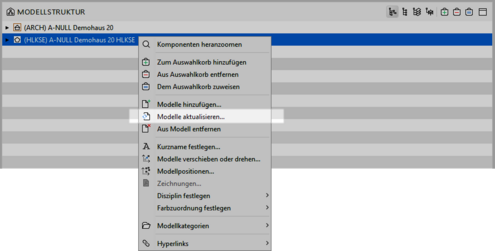

Im Kontextmenü des Modellstrukturfensters können auch wieder die gewählten Komponenten dem Auswahlkorb hinzugefügt oder aus ihm entfernt werden. Des Weiteren lassen sich dort neue Modelle ergänzen, die Modelle aktualisieren oder entfernen.

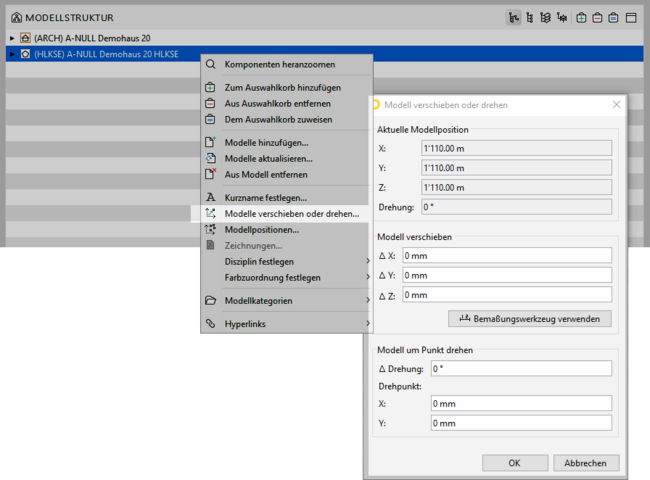

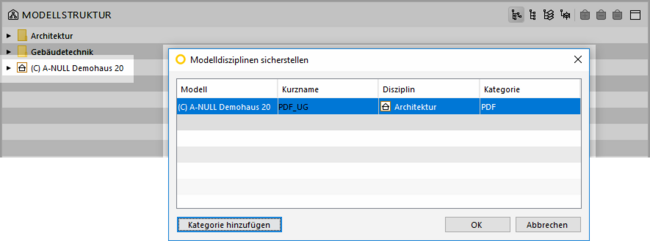

Zusätzlich können der Kurzname und die Disziplin des Modells nachträglich verändert werden. Hier können die Modelle auch verschoben, deren Modellposition angezeigt und die Farbzuordnung geändert werden.

Auswahlkorb

Sobald Sie ein Element Ihres Modells im Auswählen-Modus anklicken, so wird dieses Element dem Auswahlkorb zugewiesen. Sobald Sie das nächste Element anwählen, ohne dabei die Ctrl-Taste zu betätigen, so wird das vorherige Elemente mit dem Neuen Ersetzt. Betätigen Sie allerdings die Ctrl-Taste, und wählen somit zusätzliche Elemente an, werden Ihnen mehrere Elemente im Auswahlkorb dargestellt.



Um einzelne Komponenten oder Komponentengruppen darzustellen, müssen diese markiert und anschließend über einen der Buttons  in den Auswahlkorb gelegt werden

   fügt die gewählten Elemente dem Auswahlkorb und der Ansicht hinzu

   löscht die gewählten Elemente aus dem Auswahlkorb und der Ansicht

   fügt nur die gewählten Elemente dem Auswahlkorb und der Ansicht hinzu und löscht bzw. blendet alle eventuell darin befindlichen Elemente aus

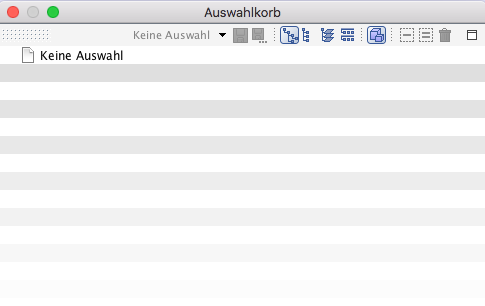

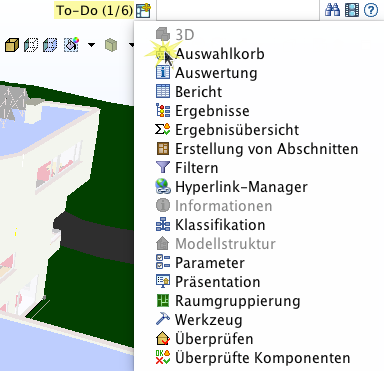

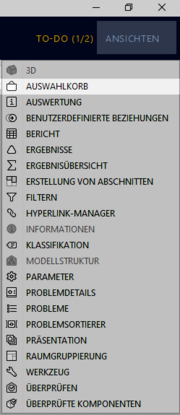

Um zu sehen, was sich im Auswahlkorb befindet, muss das Fenster Auswahlkorb über die Schaltfläche , am oberen, rechten Bildrand aktiviert werden.

Dann öffnet sich das Auswahlkorb-Fenster.

Hier befinden sich alle über die Buttons organisierten Elemente. Jede spezielle Auswahl kann als Auswahl gespeichert und jederzeit wieder aufgerufen werden.

Dies erfolgt über die Buttons  im Auswahlkorb- Fenster.

Die gespeicherten Auswahlkörbe sind ebenfalls im Auswahlkorb-Fenster immer wieder aufzurufen.

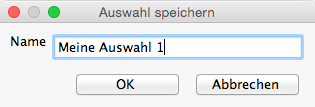

Nachdem eine Auswahl gespeichert wurde, kann diese im Pulldown-Menü des Auswahl-Fensters jederzeit wieder aufgerufen werden. Wurde eine Auswahl gespeichert und im Anschluss verändert, wird das Auswahlsymbol rot dargestellt .

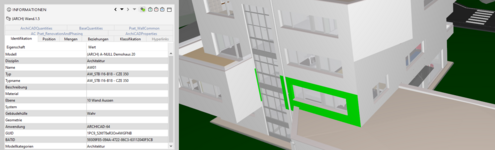

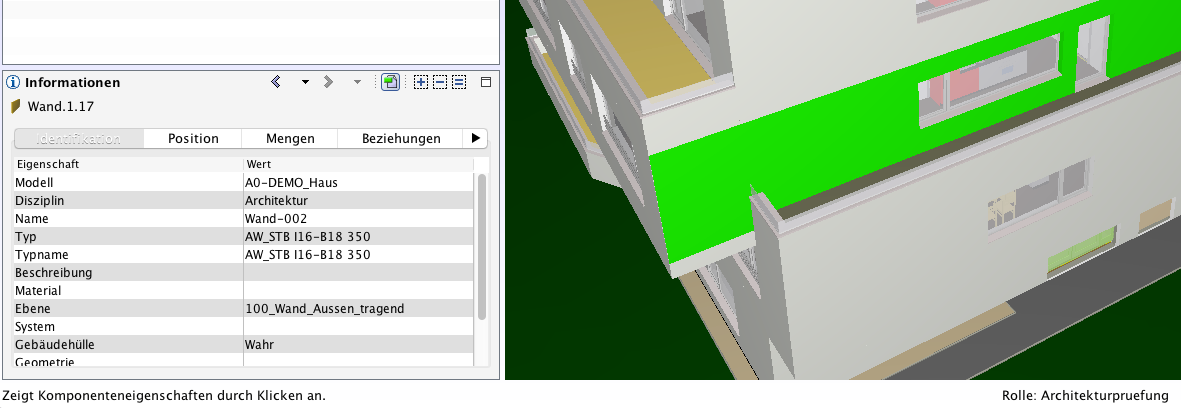

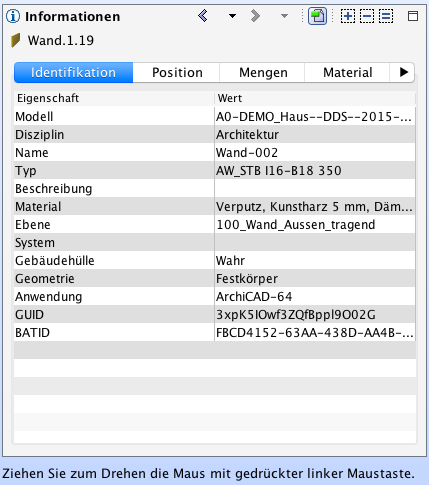

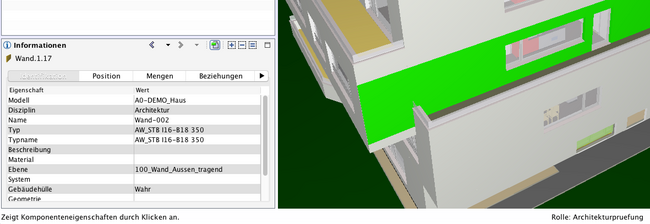

Informationen-Fenster

Jede Komponente besitzt verschiedene geometrische und meist auch parametrische Informationen. Diese Komponenteninformationen werden von jeder im Informationsmodus markierten Komponente im Informationen-Fenster angezeigt und grün dargestellt.

In diesem Fenster ist eindeutig zu erkennen, um welche Art Komponente es sich handelt. In diesem Beispiel handelt es sich um eine Wand.

Es befinden sich hier auch verschiedene Registerkarten. Auf diesen sind die im IFC vorhandenen Informationen dargestellt. Der Solibri Model Checker stellt einerseits selbst Registerkarten aus Eigenschaftssets der IFC-Datei zusammen, deren Name schwarz ist. Auf der anderen Seite werden zusätzlich alle Eigenschaftssets des gewählten Bauteils mit blauem Namen in der Registerkarte dargestellt.

Layout Überprüfen

Die nächste Registerkarte des Solibri Model Checkers heißt Überprüfen. Dort findet die gesamte Überprüfung des Modells statt.

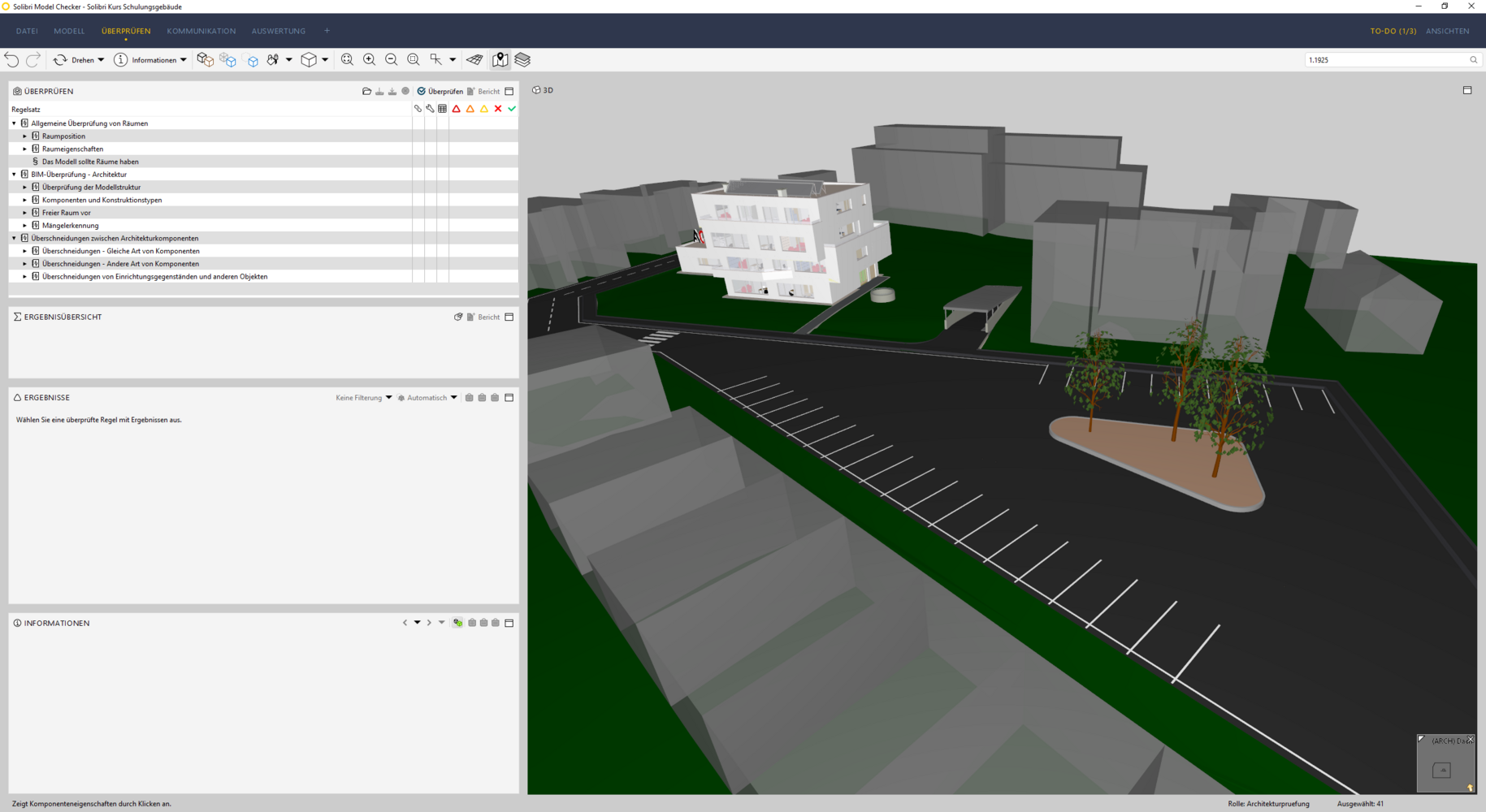

Im Standardlayout sind drei neue Fenster hinzugekommen. Dies sind die Überprüfen-, Ergebnisübersicht- und Ergebnisse-Fenster.

Im Überprüfen-Fenster werden die zu überprüfenden Regeln ausgewählt und dargestellt. Darunter wird im Ergebnisübersicht-Fenster ein Überblick über die Anzahl der verschiedenen potentiellen Probleme ausgegeben und im Ergebnisse-Fenster werden die einzelnen Probleme detailliert beschrieben.

Hinzufügen von Regeln

Der Solibri Model Checker wird mit voreingestellten Regelsets und dazugehörigen Klassifikationen geliefert. Diese sind ein guter Einstieg, um Modelle auf ihre allgemeine Qualität zu prüfen. Es befinden sich vier große Blöcke an Regelsets bereits voreingestellt im Solibri Model Checker:

  • Architekturregelsets
  • Regelsets für die Gebäudetechnik
  • Statikregelsets
  • Beispielregelsets

In den ersten drei größeren Blöcken sind wichtige Themen zusammengefasst. In dem Beispielregelset sind differenzierte Situationen bzw. Fragestellungen beschrieben und dafür einzelne Regeln adaptiert und zusammengestellt worden

Um ein Regelset zu öffnen, wird auf den Schriftzug Klicken, um Regelsätze hinzuzufügen... oder auf den Button  geklickt. Über diesen Button ist es jederzeit möglich, weitere Regelsets bereits geöffneten Sets hinzuzufügen. Nun schlägt der Solibri Model Checker drei Standard-Regelsets aufgrund der gewählten Rolle vor.

Nach getroffener Auswahl erscheint ein To-Do-Fenster. Dieses ist eine Empfehlung vom Solibri Model Checker und beschreibt die noch zu bearbeitenden Themen vor der ersten Prüfung sowie die ausgewählten Prüfregeln.

Dies ist eine reine Information für den Nutzer und kann anfangs ignoriert werden.

Nachdem das To-Do-Fenster geschlossen worden ist, werden die geöffneten Regelsets im Fenster Überprüfen dargestellt.

Das To-Do-Fenster kann am rechten oberen Bildrand jederzeit wieder aufgerufen werden.

Überprüfen des Modells

Mit einem Klick auf den Button Überprüfen wird das Modell anhand der vorab festgelegten drei Grundlagen-Regelsets geprüft.



Nun erscheint das To-Do-Fenster erneut.

Hier weist der Solibri Model Checker nochmals auf eine fehlende Klassifizierung in der Klassifikation Gebäudeelemente - Uniformat hin.

Dies ist ein Hinweis vom Solibri Model Checker. Es kann diesem nachgegangen oder dieser durch das Klicken auf Trotzdem überprüfen ignoriert werden.

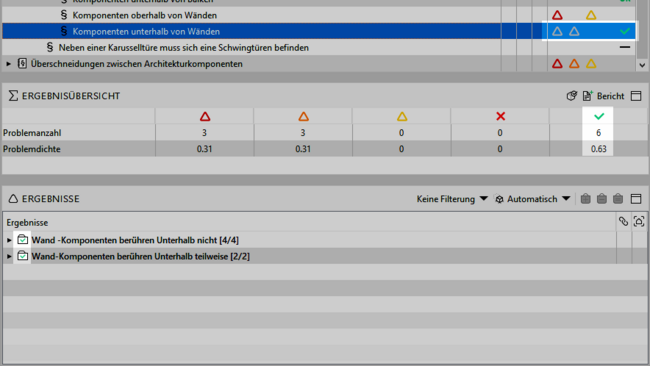

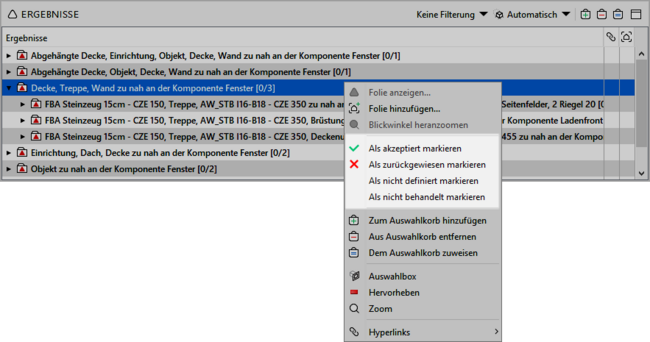

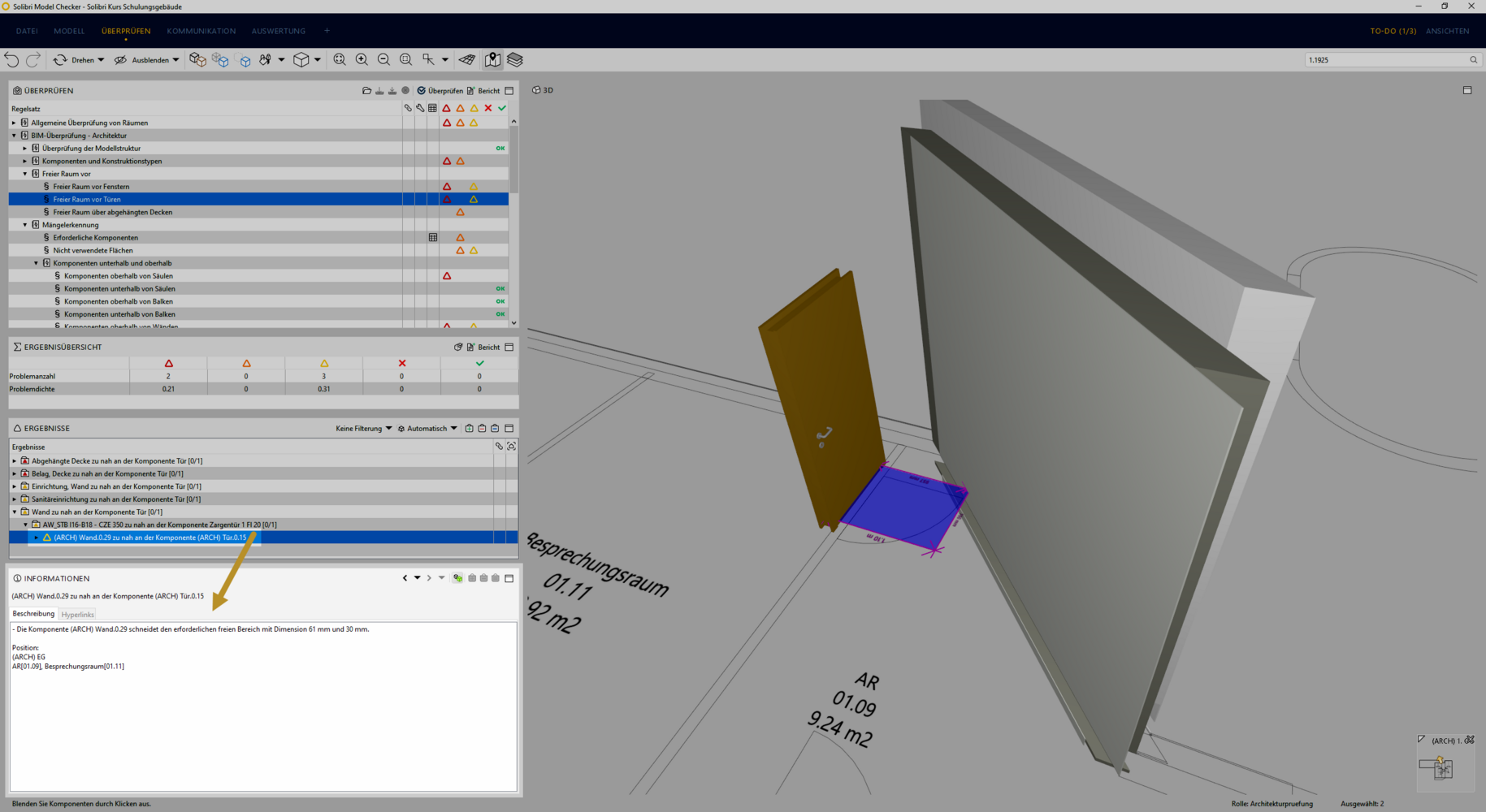

Prüfergebnis

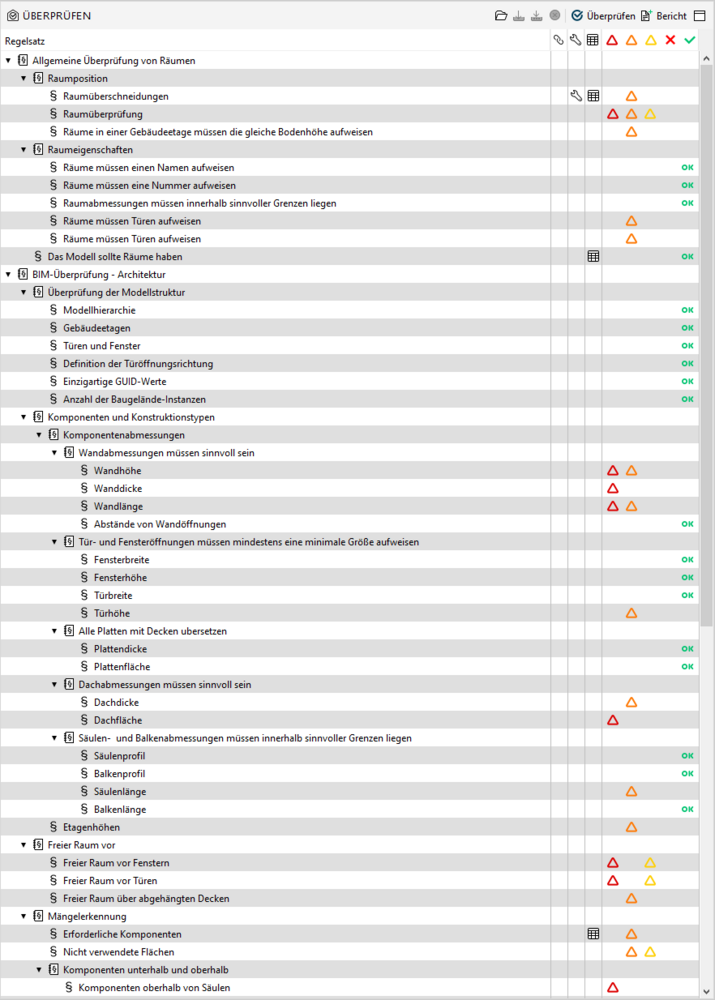

So sieht das Ergebnis aus.





Auf der rechten Seite sind der jeweilige Status und die Schwere des Problems laut Interpretation des Solibri Model Checkers dargestellt. Ein rotes  bedeutet ein schweres, ein oranges  ein mittleres und ein gelbes  ein leichtes Problem. Ein  bedeutet, dass der Solibri Model Checker kein Problem bei dieser Regel und dem Regelset festgestellt hat.

Für eine detailliertere Ansicht der Probleme können die Regelsets hierarchisch bis auf die Ebene der einzelnen Regeln geöffnet und angesehen werden.

Als weitere Übersichtsmöglichkeit liefert der Solibri Model Checker in der Ergebnisübersicht einen Überblick über die Anzahl der schweren bis leichten sowie die Anzahl der zurückgewiesenen und akzeptierten Probleme.



In diesem Fall hat der Solibri Model Checker im Regelset BIM-Überprüfung – Architektur 51 schwere, 26 moderate und 6 leichte Probleme festgestellt. Entscheidungen werden noch keine getroffen.

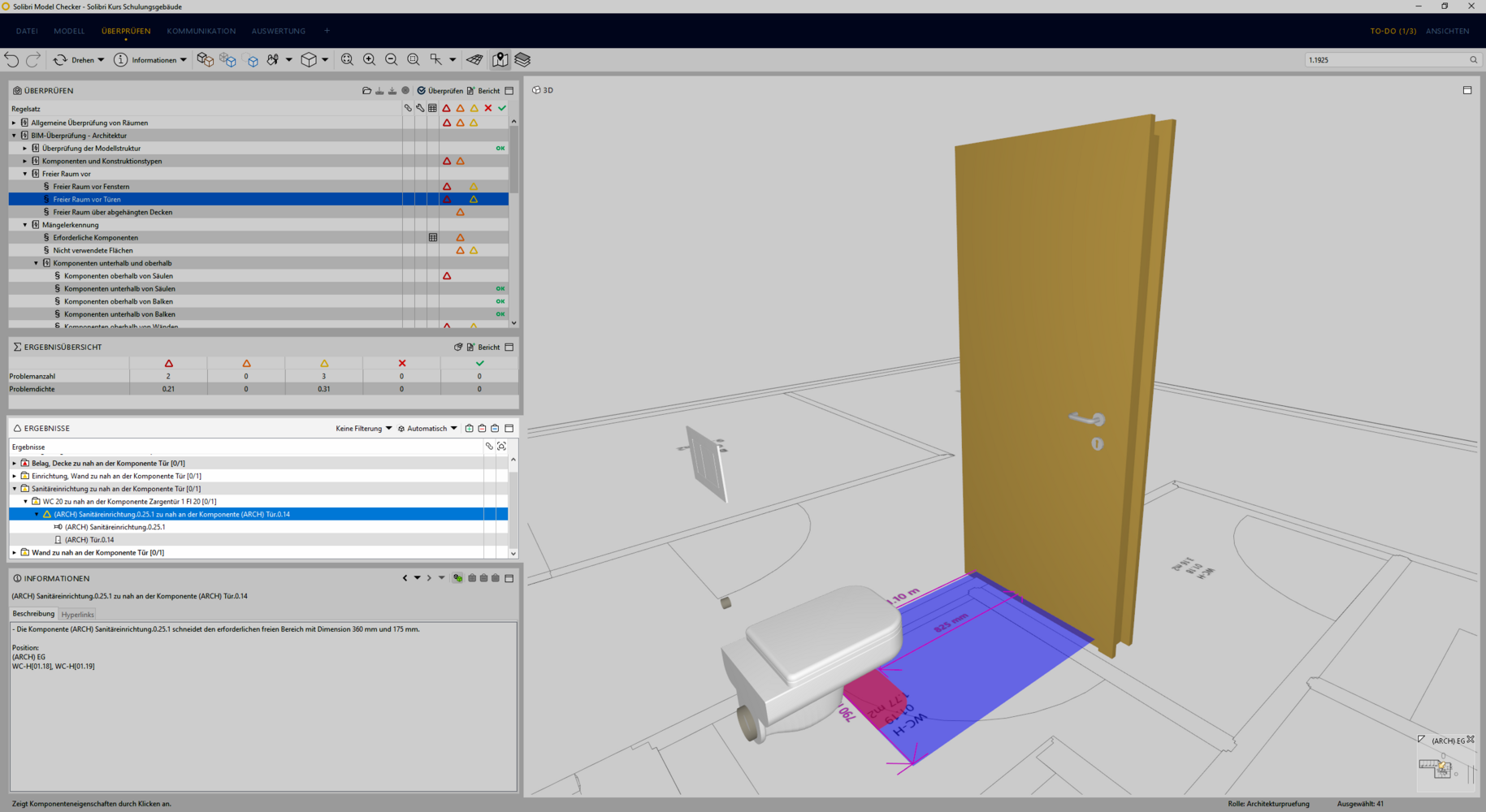

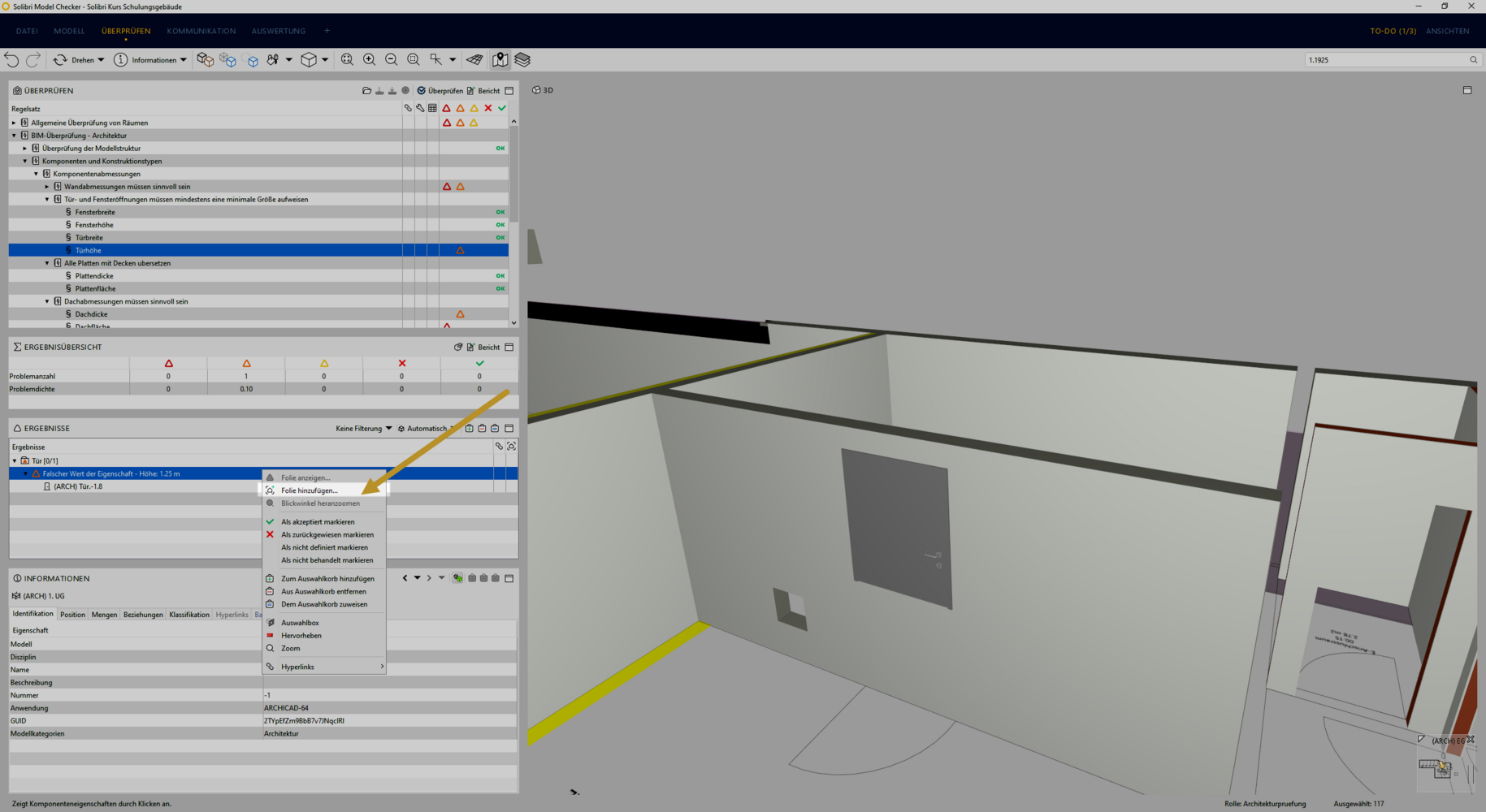

Detaillierte Darstellung der Probleme

Um einzelne Probleme genauer darzustellen, muss die im Regelset befindliche Regel ausgewählt werden. Der Solibri Model Checker zeigt nun im Fenster Ergebnisse die gefundenen Probleme im Detail an.

Als Beispiel wird hier die Regel über den Freiraum vor Fenstern herangezogen. Hier gibt es zwei Probleme mit den Freiflächen vor Fenstern.

Bei dem einen Problem handelt es sich um ein Geländer, das zu nah an einem Fenster ist.

Bei dem anderen ist ein Objekt zu nah am Fenster.

Sehr eindeutig sind diese Aussagen nicht. Es wird nur schon hier darauf hingewiesen, dass es schwere Probleme sind und noch keine Entscheidung bezüglich der Probleme getroffen wurde. Letzteres wird durch die im Ergebnisse-Fenster enthaltenen Klammern ersichtlich. Hierbei stellt die erste Zahl die Anzahl der getroffenen Entscheidungen und die zweite Zahl die Anzahl der Probleme dar.

Um mehr über das einzelne Problem zu erfahren, muss eine konkrete Auswahl getroffen werden. Der Solibri Model Checker blendet daraufhin alle nicht von dem Problem betroffenen Komponenten aus und fokussiert im 3D-Fenster das Problem.

Hierzu gibt es verschiedene Anzeigemöglichkeiten.





Im Automatisch-Modus werden nur die betroffenen Elemente dargestellt. Als Alternative kann aber auch der Transparent-Modus hilfreich sein. Dieser stellt zusätzlich alle nicht das Problem betreffenden Komponenten transparent dar. Als dritte Möglichkeit kann die Darstellung mit Keine Visualisierung auch deaktiviert werden.

Für die Darstellung der Probleme gibt es zudem die Möglichkeit, die Anzahl der Probleme über die Einschränkung des Darstellungsbereichs zu reduzieren bzw. den Fokus der Betrachtung auf bestimmte Bereiche zu legen.



Dies geschieht mit einem Filter. Hierzu gibt es drei verschiedene Varianten: über Schnittebenen, den Auswahlkorb (alle) oder den Auswahlkorb (einige).

Eine oder mehrere zuvor erstellte Schnittebenen können als Filter verwendet werden. Hier werden nur noch die Probleme angezeigt, deren Komponenten nach dem Beschneiden des Modells noch sichtbar waren.

Die Filterung der Ergebnisse mit dem Mit dem Auswahlkorb filtern (alle) zeigt nur noch die Probleme im Ergebnisse-Fenster an, bei denen sich alle das Problem betreffenden Komponenten im Auswahlkorb befinden.

Alternativ kann die Filterung Mit dem Auswahlkorb filtern (einige) dazu verwendet werden. Dann werden alle Probleme aufgelistet, bei denen sich zumindest eine das Problem betreffende Komponente im Auswahlkorb befindet.

Zusätzliche Möglichkeiten der Darstellung sind im Ergebnisse-Fenster im Kontextmenü aufzurufen.



  • Auswahlbox: Um das Problem wird eine Box aus Schnitt-ebenen gelegt. Die beschneidenden Ebenen können mit gehaltener Umschalttaste beliebig verschoben werden.
  • Hervorheben: Die betroffenen Objekte werden eingefärbt.
  • Zoom: Das Problem wird im optimierten Zoom dargestellt.

Das Problem wird auch im Info-Fenster genau beschrieben.

Umgang mit Problemen

Nachdem der Solibri Model Checker potentielle Probleme gefunden hat, muss über den weiteren Umgang entschieden werden.

Entscheidung über Probleme

Im Planungsprozess ist es unbedingt notwendig, potentielle Probleme kommunizieren zu können.

Grundsätzlich muss nun der Nutzer bei jedem potentiellen Problem entscheiden, ob es sich um ein für die Kommunikation relevantes handelt. Der Solibri Model Checker hilft, schnell und übersichtlich diese Entscheidungen zu treffen.

Zu Beginn empfiehlt es sich, die Probleme wie oben beschrieben genauer in Augenschein zu nehmen. Oftmals können zu diesem Zeitpunkt schon Probleme erkannt  und auch ohne regelbasierte Überprüfung in eine Präsentation aufgenommen werden. Siehe dazu Erstellen einer Präsentation auf Seite 36.



Um über die weitere Vorgangsweise und die Handhabung eines Problems zu entscheiden, gibt es mehrere Möglichkeiten. Es wird Als akzeptiert markieren markiert und damit aus dem Problemstatus enthoben. Es wird Als zurückgewiesen markieren markiert und so zur weiteren Bearbeitung gekennzeichnet. Es wird Als nicht definiert markiert, hier werden getroffene Entscheidungen zurückgesetzt, ohne die eventuell erstellte Folie zu löschen, oder auch als Als nicht behandelt markiert.

Dieses Menü befindet sich ebenfalls im Kontextmenü des Ergebnisse-Fensters.

Ein Akzeptieren eines Problems erzeugt im Solibri Model Checker ein  und das Zurückweisen ein  sowohl im Ergebnisse- als auch im Überprüfen-Fenster.

Wurde zusätzlich bei allen potentiellen Problemen eine Entscheidung getroffen, werden im Überprüfen-Fenster alle bestehenden farbigen Dreiecke ausgegraut.

Probleme kommunizieren

Sind Entscheidungen über ein Problem getroffen, wie oben beschrieben, sind diese Entscheidungen allerdings noch nicht kommunizierbar. Hierzu bietet der Solibri Model Checker die Möglichkeit, Folien zu erstellen und diese im Anschluss als Präsentation aufzubereiten. Solche Präsentationen können als Report exportiert werden.

Folien werden auch im Kontextmenü des Ergebnisse-Fensters erstellt.

Im Erstellungsfenster der Folie sind verschiedene Einstellungen möglich und stehen wichtige Informationen zur Verfügung.



Im Blickwinkel wird die aktuelle Darstellung des 3D-Fensters übernommen. Im Feld Kommentar kann ein individueller Text eingegeben werden. Das Feld Beschreibung ist für den Standard-Text des Problems reserviert und kann über die Schaltfläche  übernommen werden. Das Feld Position beschreibt den Ort des Problems.

Die Entscheidung über Akzeptieren, Zurückweisen, Nicht definiert und Nicht ändern kann ebenfalls hier getroffen werden, wobei beim Erstellen einer Folie als Standard Zurückgewiesen eingestellt ist.

In dem Bereich Koordination werden der Status (allgemein und BCF) sowie die Verantwortlichkeit vergeben.

Die Registerkarte Komponenten listet automatisch alle betroffenen Elemente des ausgewählten Problems auf. Diese Liste ist mit Komponenten aus dem Auswahlkorb editierbar.



Über die Schaltflächen  werden entweder Komponenten aus dem Auswahlkorb dieser Liste hinzugefügt oder entfernt.

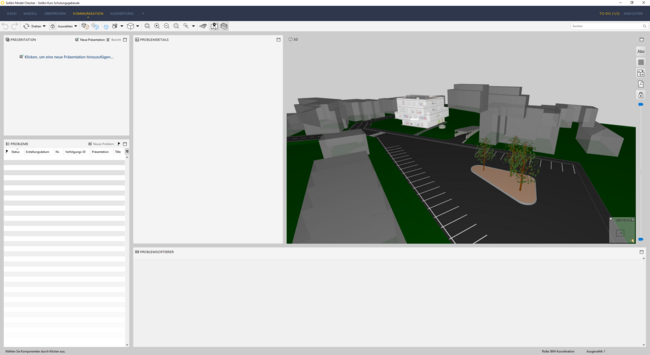

Layout Kommunikation

Auch für die Kommunikation bietet der Solibri Model Checker verschiedene Möglichkeiten. Dies erfolgt in der Registerkarte Kommunikation.

Erstellen einer Präsentation

Als Erstes ist hier eine neue Präsentation entweder über den Button  oder, falls noch keine vorhanden, über den Text Klicken, um eine neue Präsentation hinzuzufügen...  zu erstellen.

Hier können der Name der Präsentation und ein Präfix bestimmt werden. Bei der eigentlichen Präsentation kann grundsätzlich aus drei Quellen ausgewählt werden.



  • eine neue leere Präsentation mit der aktuellen Darstellung aus dem 3D-Fenster
  • eine BCF-Datei wird importiert und deren Inhalt angeführt
  • eine Präsentation mit den zuvor erstellten Folien

Bei dem letzten Punkt der Auswahl ist noch eine weitere Auswahl zu treffen.



Dabei kann noch zwischen den einzelnen Regelsets, in denen Folien erstellt wurden, gewählt werden.

Nach der Auswahl der Erstellung aus den Überprüfungsergebnissen werden die Folien auf der linken Seite dargestellt. Dort können die Folien auch bearbeitet, ergänzt und gelöscht werden. Die Bearbeitung hat Auswirkungen auf den Reiter Überprüfen. Jede Änderung wird übernommen.

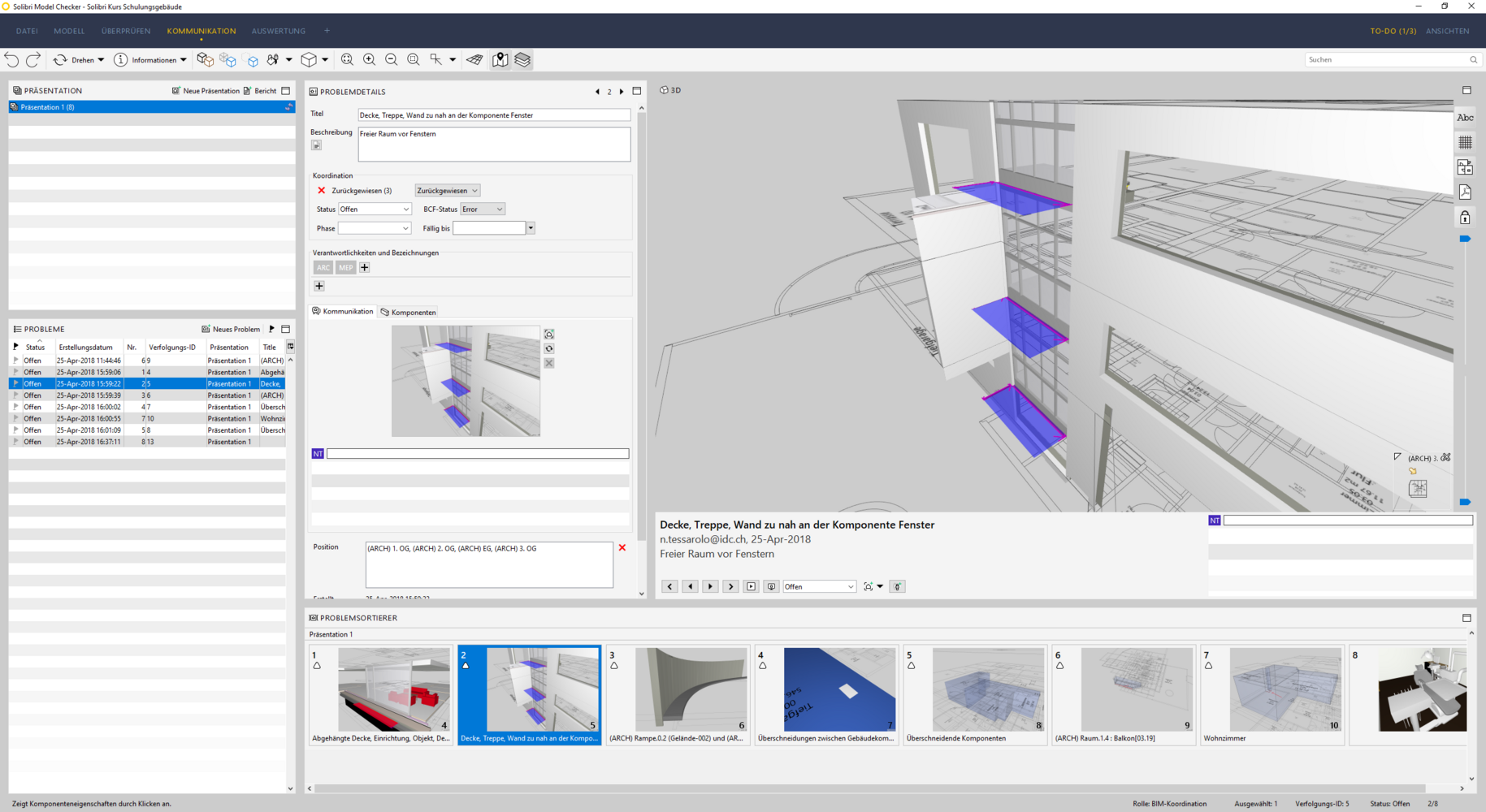

Das Ergebnis der Erstellung sieht wie folgt aus:

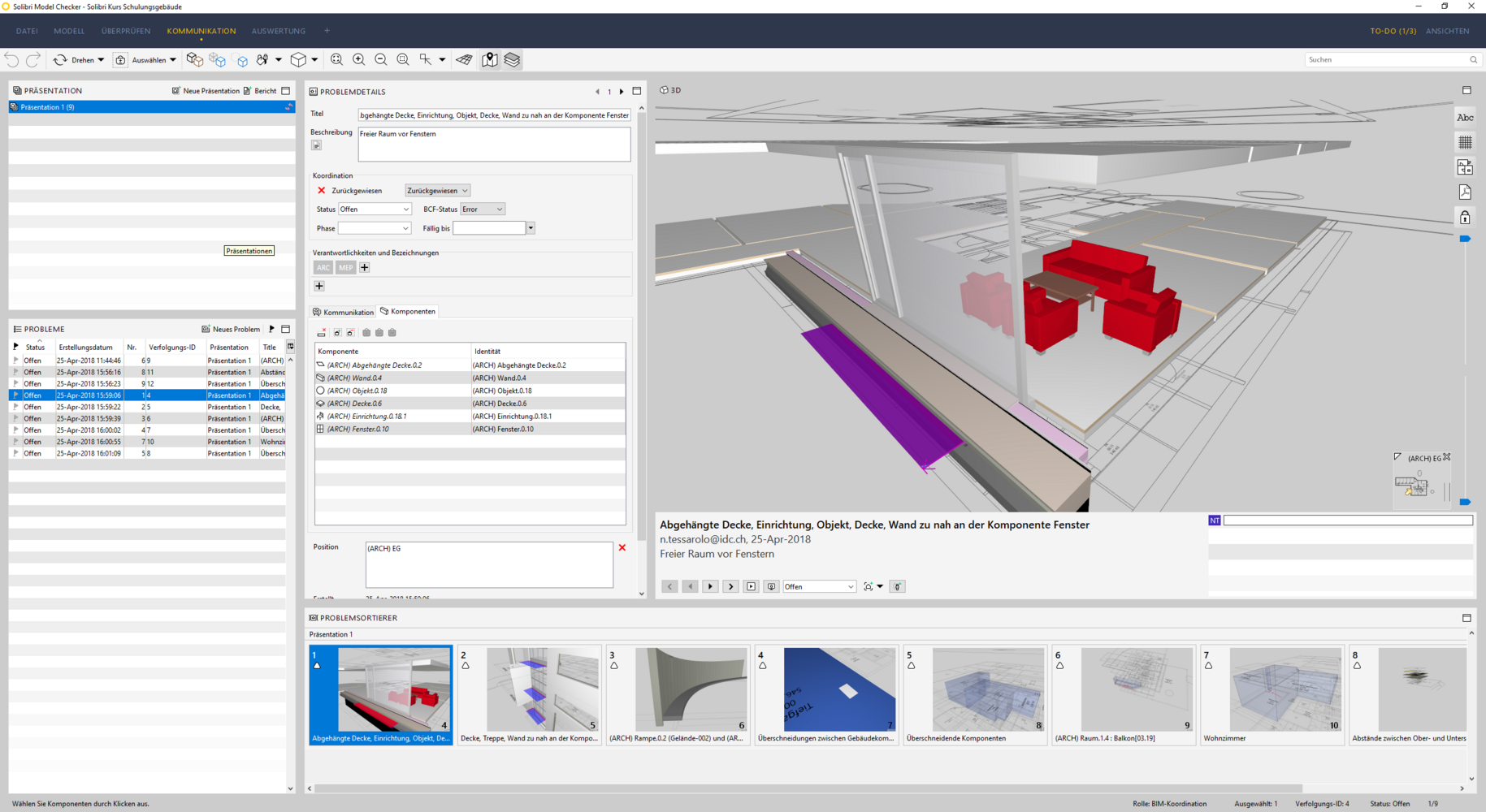

Nach Auswahl einer Folie wird der Blickwinkel sowie die betroffenen Elemente der Folie automatisch in das 3D-Fenster übernommen. Das bedeutet, wenn gewisse Elemente in der Folienansicht transparent dargestellt wurden, beziehungsweise ausgeblendet sind, so wird genau diese Darstellung nach anwählen der Folie übernommen. Dort kann dann anschliessend mit den schon bekannten Einstellmöglichkeiten variiert werden. Zusätzlich werden im 3D-Fenster am unteren Rand der Folientitel, der Ersteller, ein eventuell eingetragener Kommentar, der Status und die Verantwortlichkeit angezeigt.

Für Präsentationszwecke kann es sinnvoll sein, in den Präsentationsmodus umzuschalten. In diesem Modus wird das 3D-Fenster maximiert und über die Navigationsleiste von Folie zu Folie navigiert.

Im Präsentationsmodus werden für die Präsentation störende Ansichten ausgeblendet. So kann direkt im Solibri Model Checker eine saubere Darstellung erzeugt werden.

Über die selbe Schaltfläche wird die Standardansicht wiederhergestellt.



Als Ergänzung sind zusätzliche Ansichten ein und desselben Problems möglich. Bearbeiten lässt sich auch die Perspektive. Für eine zusätzliche perspektivische Ansicht eines Problems ist das 3D-Fenster auf die neue Perspektive einzustellen.



Danach in der gewünschten Folie das Kontextmenü öffnen und   auswählen. Die Vorgehensweise zur Aktualisierung der Perspektive ist analog. Es ist nur   am Ende auszuwählen.



Die ausgewählte Darstellung wird dem Problem als zusätzliche Ansicht hinzugefügt. Hier sind nun die schon bekannten Einstellungen zu dieser Folie zu treffen.

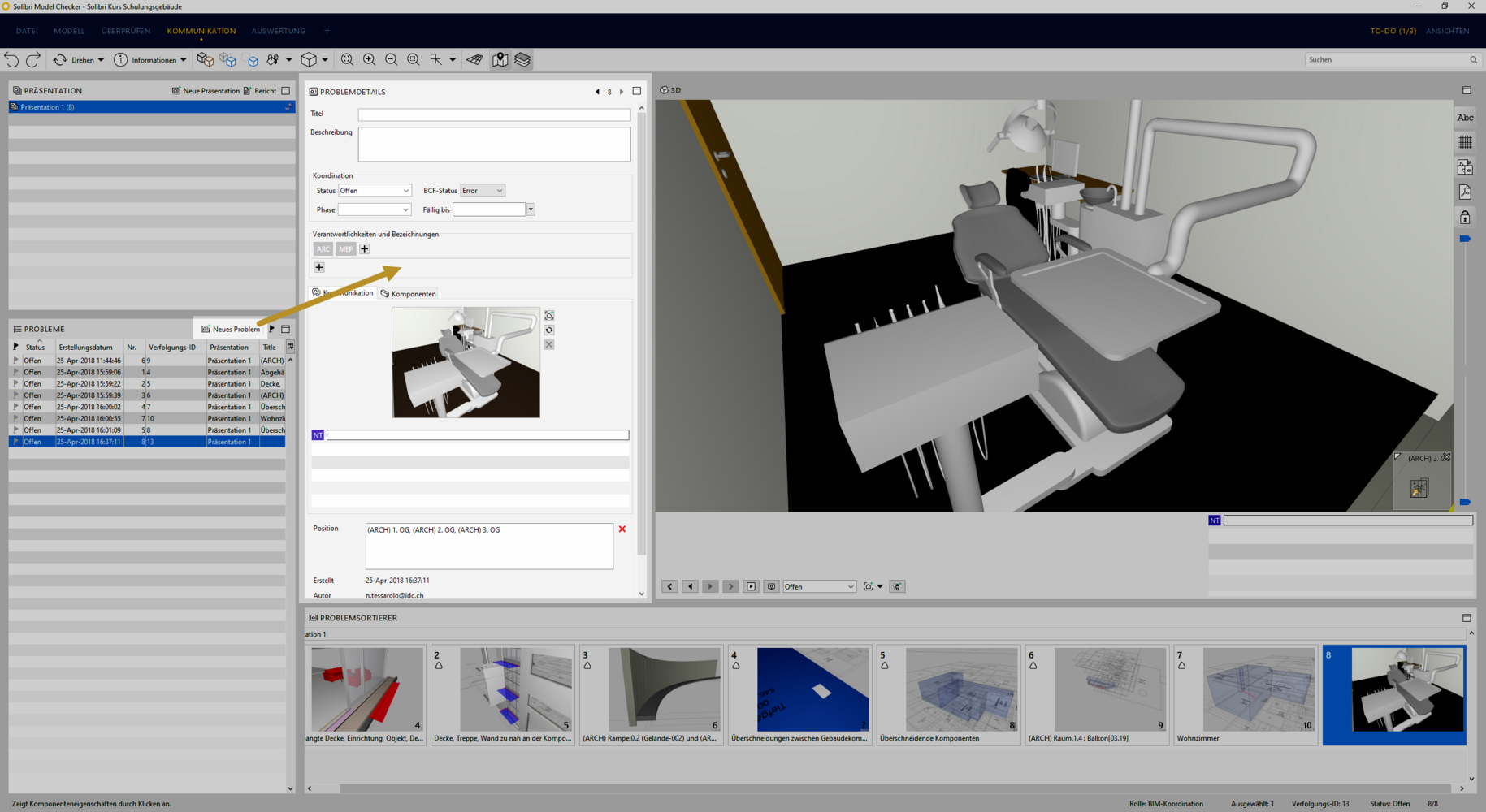

Es ist auch möglich, neue Folien zu erstellen, die nicht aus einem Prüfungsergebnis stammen. Diese können differenzierte Darstellungen und weitere Details enthalten, sind aber mit keiner Regel verknüpft. So können Situationen oder Probleme, die nicht aus Ergebnissen stammen, dokumentiert und kommuniziert werden.

Über den Button Neues Problem wird der zuvor gewählten Präsentation eine neue Folie mit der aktuellen Darstellung des 3D-Fensters erstellt. Diese kann wie gewohnt mit Titel, Beschreibung, Kommentaren, Verantwortungen, Phasen, Fälligkeitsdaten und Komponenten befüllt werden.

Alle erstellten Folien können im Problemsortierer verändert, gelöscht oder neu zusammengestellt werden.



Im Kontextmenü des Fensters Problemsortierer befinden sich die dafür nötigen Befehle:

  • kopieren
  • ausschneiden
  • einfügen
  • entfernen

Es wird/werden jeweils die gewählte oder die gewählten Folien bearbeitet.

Exportieren einer Präsentation

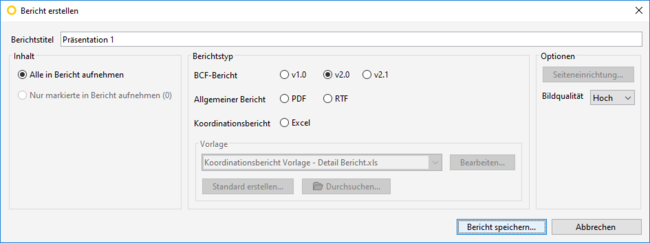

Diese erstellte Präsentation ist über den Button  als BCF, PDF, RTF oder Excel-File exportierbar.

Hier können Name, Inhalte, Typ und Optionen des jeweiligen Exports eingestellt werden.

Es ist möglich, alle oder nur markierte Inhalte sowie statusbezogene Probleme zu exportieren. Zudem ist es möglich, für den Excel-Export selbst erstellte Report-Templates zu verwenden.

Umgang mit Modellen

In einem BIM-Projekt entstehen oft mehrere Modelle, die in ein 3D-Modell zusammengeführt werden können. In diesem Fall gibt es ein Architektur- und ein Haustechnikmodell.

Hinzufügen eines weiteren Modells

Um dieses hinzuzufügen, gibt es zwei Möglichkeiten:



  • Registerkarte Datei  wählen und das gewünschte Modell aussuchen
  • Registerkarte Modell und im Fenster Modellstruktur das Kontextmenü aufrufen,  wählen und das gewünschte Modell aussuchen.



Beispielhaft wird hier nun das Haustechnikmodell dazugeladen.



Es öffnet sich Ihnen ein Fenster, in welchem Sie die Modelldisziplin sicherstellen können. In diesem Fenster werden Ihnen vier verschiedene Spalten dargestellt. Die erste Spalte Modell können Sie im Solibri Model Checker nicht bearbeiten, in dieser Spalte wird der Dateiname hinterlegt.



Den Kurznamen hingegen können Sie individuell vergeben. Dieser Kurzname hilft Ihnen beispielsweise in der Überprüfung. Fehlerhaften Komponenten wird immer der Kurzname vorgesetzt. Stammt also Beispielsweise eine fehlerhafte Wand aus der Datei mit dem Kurznamen (ARCH), so wird dieser Wand der Kurzname in Klammern vorangesetzt.



Die Disziplin können Sie mithilfe der Dropdown-Liste festlegen. Alternativ besteht die Möglichkeit einer automatischen Disziplinzuweisung aufgrund der Autorensoftware. Unter Layout Datei - Einstellungen - Disziplin und Farbzuordnung haben Sie die Möglichkeit diese Einstellungen vorzunehmen, beispielsweise alle Dateien welche aus ArchiCAD stammen, erhalten automatisiert die Disziplin Architektur.



In der letzten Spalte besteht die Möglichkeit Kategorien zu vergeben. Diese Kategorien werden Ihnen als eine Ordnerstruktur in der Modellstruktur dargestellt. Sie haben daher die Möglichkeit, beispielsweise die Modelle der Lüftung, Heizung, Sanitär und Elektro unter der Kategorie der Gebäudetechnik zu sammeln. Dies ermöglicht das Arbeiten mit der Gebäudetechnik als komplettierte Struktur, aber dennoch können die einzelnen Gewerke nach Wunsch separat dargestellt werden. Einem eingelesenen Modell können mehrere Kategorien zugewiesen werden, dies bedeutet dass das Modell auch in verschiedenen Kategorie-Ordnern gespiegelt auftauchen wird.

Modelle verschieben

Es kann vorkommen, dass Modelle nicht exakt den gleichen Ursprung haben. Hier ist es möglich, die Modelle im Solibri Model Checker zu verschieben. Sollten die Modelle weit auseinanderliegen, gibt der Solibri Model Checker eine Meldung aus.

In der Registerkarte Modell und im Kontextmenü der Modellstruktur den Befehl Modell verschieben oder drehen... wählen.

In diesem Fenster können die Positionen verändert und die Modelle so zusammengeführt werden.

Update Model

Im Rahmen der Entwicklung eines BIM-Projektes werden die Modelle laufend aktualisiert. Hierfür bietet der Solibri Model Checker eine einfache Möglichkeit:

In der Registerkarte Datei oder in der Registerkarte Modell – Modellstruktur – Kontextmenü besteht die Möglichkeit, IFC-Dateien zu aktualisieren.

Hier gibt es nun die Option, das Modell mit Aktualisieren jetzt zu aktualisieren. Die Auswahl Automatisch aktualisiert das Modell, sobald eine gleichnamige IFC-Datei zur Verfügung steht. Die Möglichkeit Bestätigen informiert den Nutzer mit einer Schaltfläche am unteren Bildrand des 3D-Fensters über das Vorhandensein eines neuen IFC-Modells. Über diese Schaltfläche kann auch gleich eine Aktualisierung gestartet werden.

PDF-Dokumente hinzufügen

Es besteht eine Möglichkeit zusätzlich zum IFC-Modell PDF-Dokumente einzulesen und gemeinsam mit den 3D- Elementen darzustellen. Um dies zu bewerkstelligen, führen Sie im Bereich der Modellstruktur einen Rechtsklick aus und wählen Sie die Option Modelle hinzufügen aus, analog dem Verfahren eines weiteren Modells hinzuzuladen. Navigieren Sie anschliessend zu der gewünschten PDF-Datei und wählen Sie diese aus.

Nun erfolgt erneut die Sicherstellung der Modelldisziplin. Weisen Sie auch hier Ihrer PDF-Datei die richtige Disziplin zu, sowie falls benötigt eine entsprechende Kategorie. Bestätigen Sie Ihre Auswahl anschliessend, die getroffenenen Einstellungen können ebenfalls jederzeit wieder geändert werden.

Die eingelesene Datei wird nun gemeinsam mit den IFC-Modellen in der Modellstruktur dargestellt. Die eingelesenen PDF-Dateien können Sie ebenfalls beliebig aus- oder dazublenden, um beispielsweise ein besseres Verständniss einer Gesamtsituation zu erhalten.

Die Verwaltung der Zeichnungen ist im Kontextmenü unter Zeichnungen verfüg-bar. Hier können Position, Größe, Dre-hung, Neigung etc. geändert werden, sodass die von Ihnen dazugeladenen PDF-Dateien auch an der korrekten Position zu liegen kommen.

Nachdem das PDF beschnitten und an die richtige Position geschoben wurde, werden Sie das folgende Ergebnis im 3D Fenster Ihres Solibri Model Checkers vorfinden.
