Die Abstandshilfe kann über die Symbolleiste oder über das Menü Optionen ein- oder ausgeschaltet werden.


Standardmässig ist die Abstandshilfe aktiviert und leuchtet dementsprechend blau.

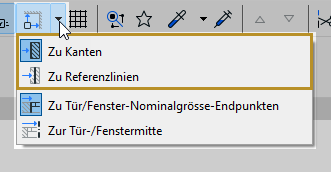

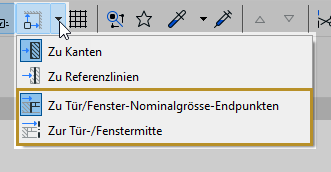

• Klicken Sie auf den kleinen schwarzen Pfeil daneben und erhalten Sie Zugang zu den verschiedenen Optionen.

Zu Kanten
Wählen Sie die erste Option Zu Kanten, wenn der Abstand jeweils bis zu den Kanten des Elements berechnet werden soll.

Zu Referenzlinien
Wählen Sie die Option Zu Referenzlinien, wenn der Abstand jeweils bis zu den Referenzlinien des Elements berechnet werden soll.

zu Tür/Fenster-Nominalgrösse-Endpunkten

Wählen Sie diese Option, damit der Abstand jeweils ab den Endpunkten der Tür- und Fensteröffnungen gemessen wird.

zur Tür-/Fenstermitte

Wählen Sie diese Option, damit der Abstand jeweils von der Mitte der Tür oder des Fensters gemessen wird.

• Für die Übung wählen wir die Optionen…
  • zu Kanten und…
  • zu Tür/Fenster-Nominalgrösse-Endpunkten

• Öffnen Sie den Ausschnitt EG Sitzungszimmer.

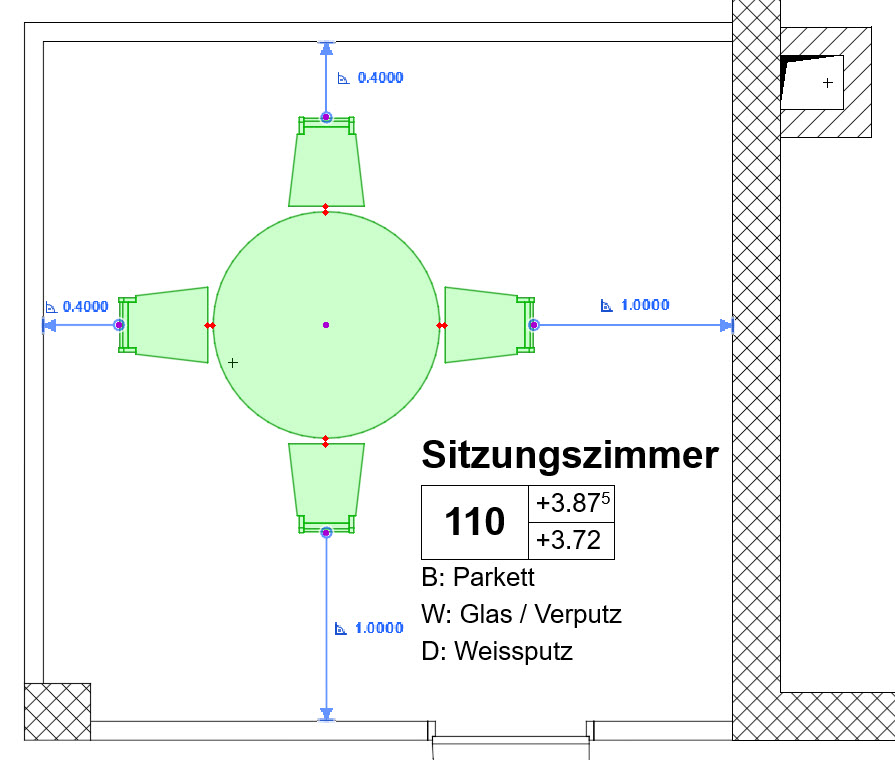

Das Ziel des ersten Beispiels ist es, ein Sitzungszimmer mit Hilfe der Abstandshilfen zu modellieren.

• Aktivieren Sie das Wand-Werkzeug mit der einfachen Geometriemethode.

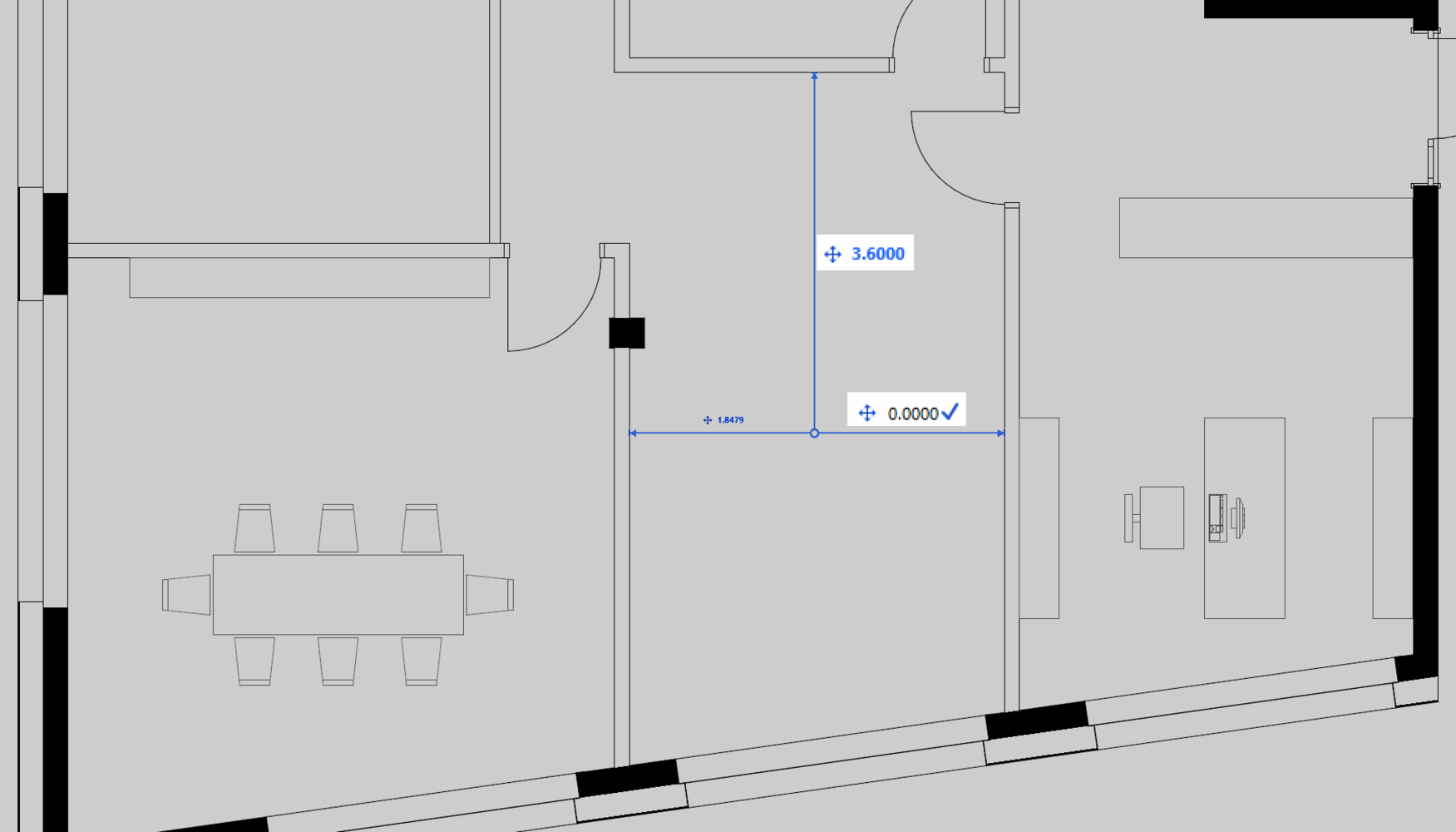

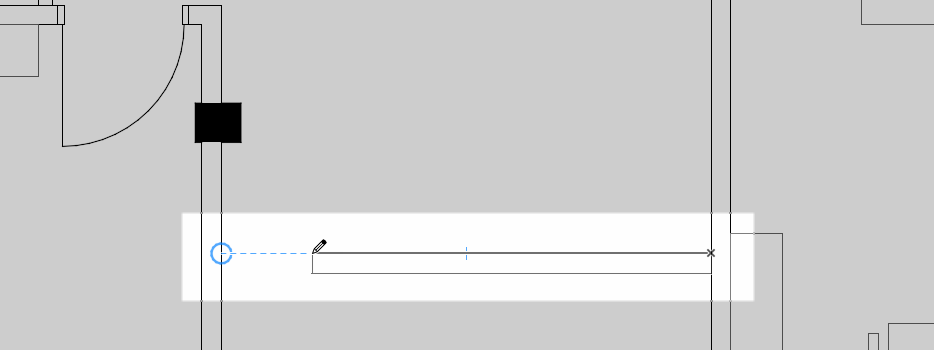

Sobald Sie sich mit dem Cursor im Grundriss bewegen, können Sie die blauen Abstandshilfen erkennen, die automatisch erscheinen.

Mit der Tabulator-Taste können Sie von Wert zu Wert wechseln.

• Drücken Sie die Tabulator-Taste und tragen Sie oben den Wert 3.6 ein.
• Betätigen Sie wieder die Tabulator-Taste und tragen Sie rechts den Wert 0.0 ein.
• Bestätigen Sie mit der Enter-Taste, um mit dem Modellieren der Wand zu beginnen.
• Zeichnen Sie eine Trennwand gemäss Bild ein.

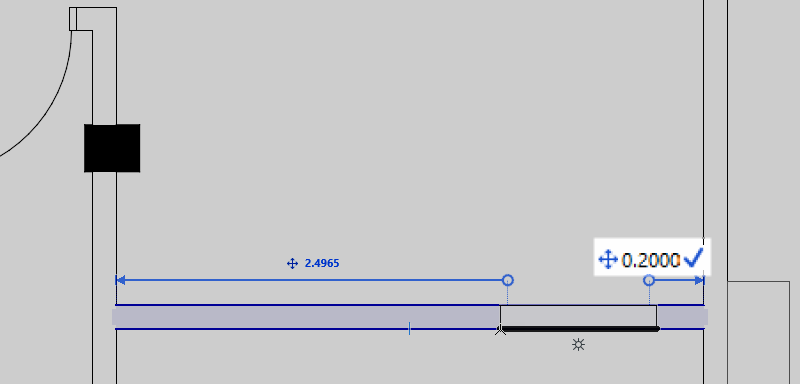

• Wählen Sie als nächstes im Tür-Werkzeug den Favoriten Tür EG aus und ziehen Sie den Cursor auf die eben erstellte Wand.
• Drücken Sie die Tabulator-Taste, damit Sie rechts den Wert 0.2 eintragen können.
• Bestätigen Sie mit Enter und bestimmen Sie mit einem Klick die Bandung.

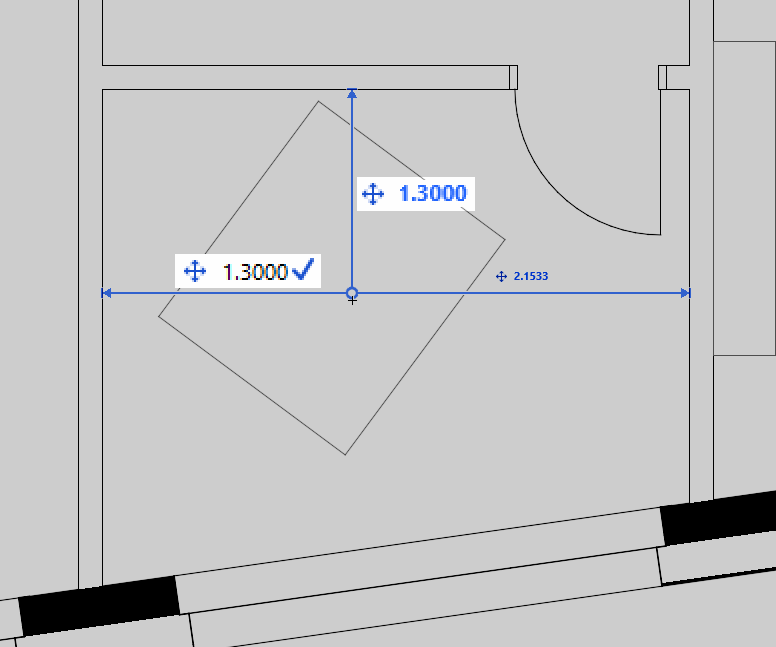

• Wählen Sie im Objekt-Werkzeug den Favoriten Tisch-Stuhlgruppe EG aus.

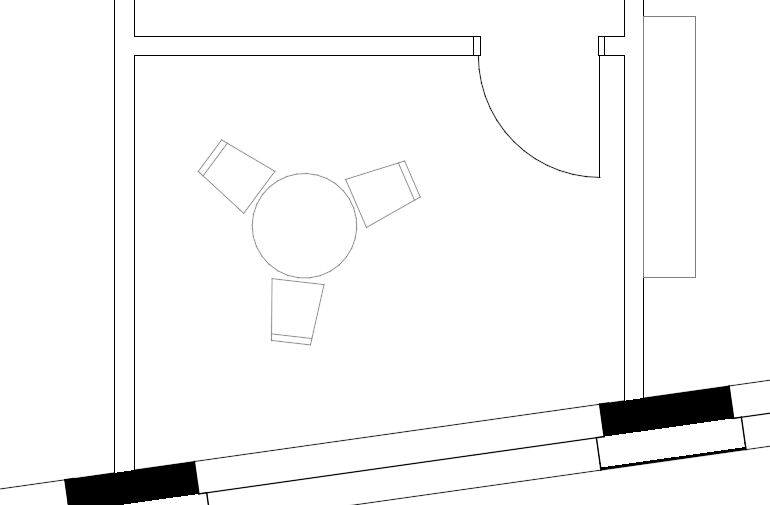

• Es ist bereits die Tisch-Stuhlgruppe ausgewählt, welche Sie nun in das neu erstellte Sitzungszimmer platzieren können.
• Bestimmen Sie oben einen Abstand von 1.3 und links ebenfalls von 1.3.
  • Nicht vergessen, mit der Tabulator-Taste kann zwischen den Werten gewechselt werden.
• Bestätigen Sie mit Enter um das Objekt zu platzieren.

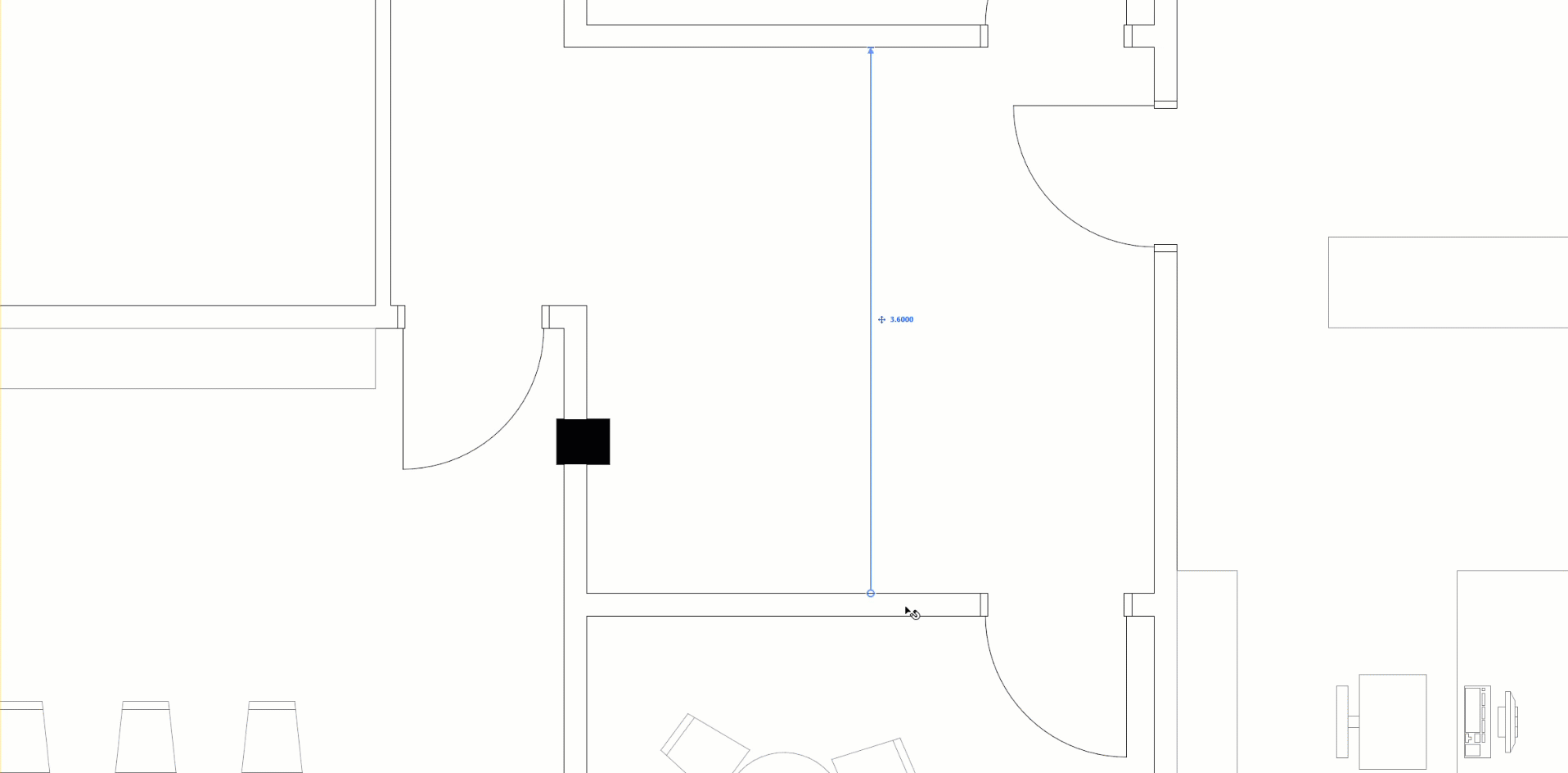

Verschieben Sie nachträglich die erstellte Trennwand.

• Bei aktivierter Trennwand, erscheint die Abstandshilfe.
• Klicken Sie auf den Pfeil der Abstandshilfe um den Bezug auf ein anderes Element zu setzen.
• Wählen Sie als neuen Bezug die linke Wandecke.
• Anstelle der Tabulator-Taste, können Sie auch einen Klick auf den Wert machen und den Wert zu 1.5 korrigieren.
• Bestätigen Sie mit Enter, um die Wand zu verschieben.
• Deaktivieren Sie die verschobene Wand.

• Öffnen Sie den Ausschnitt OG Sitzungszimmer.

Im zweiten Beispiel möchten wir die parallel zur Aussenwand verlaufende Sitzungszimmerwand im rechten Winkel verschieben.
Mit der Abstandshilfe kann dies nun sehr einfach umgesetzt werden.

• Aktivieren Sie die schräge Sitzungszimmerwand.

Wie Sie sehen, erscheint die Abstandshilfe automatisch zur parallel verlaufenden Aussenwand.

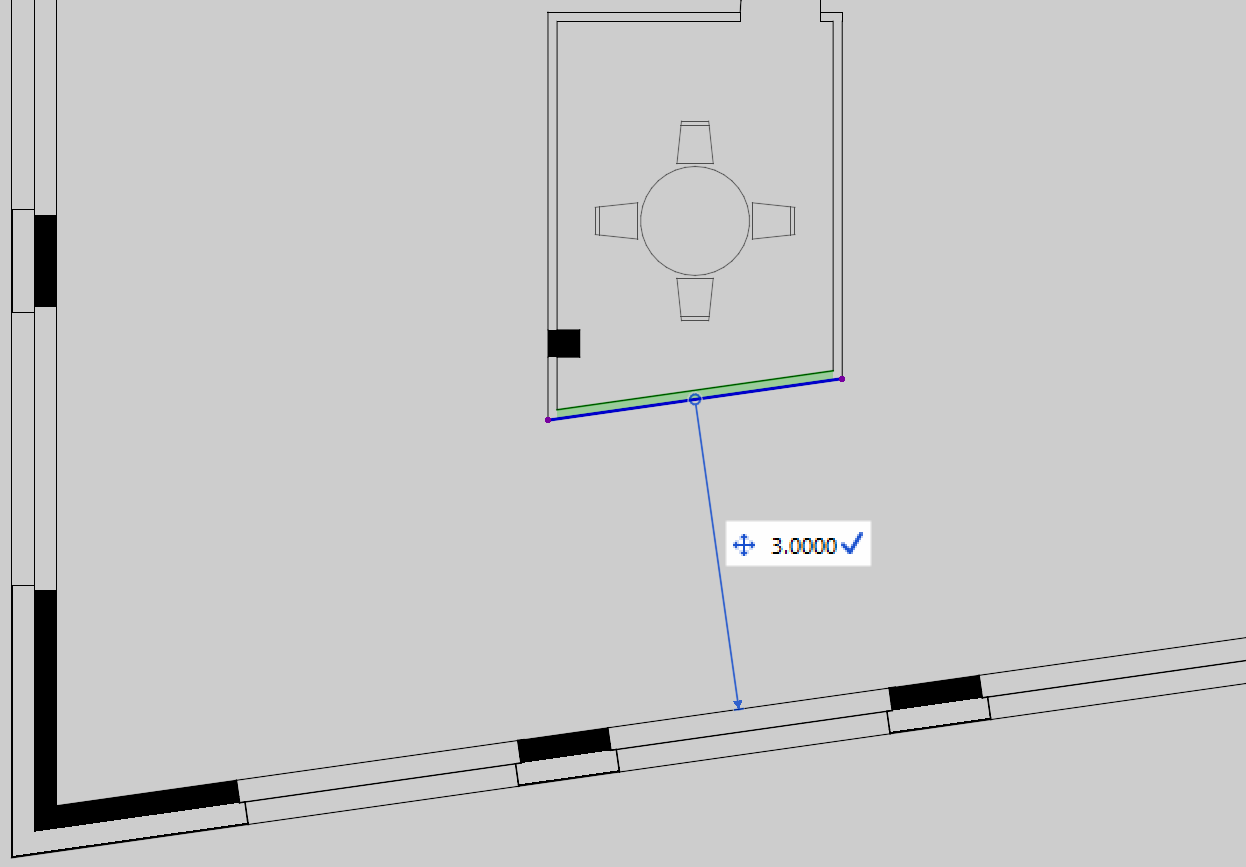

• Verändern Sie nun den Wert zu 3.0.
• Bestätigen Sie mit Enter, damit die Wand verschoben wird.

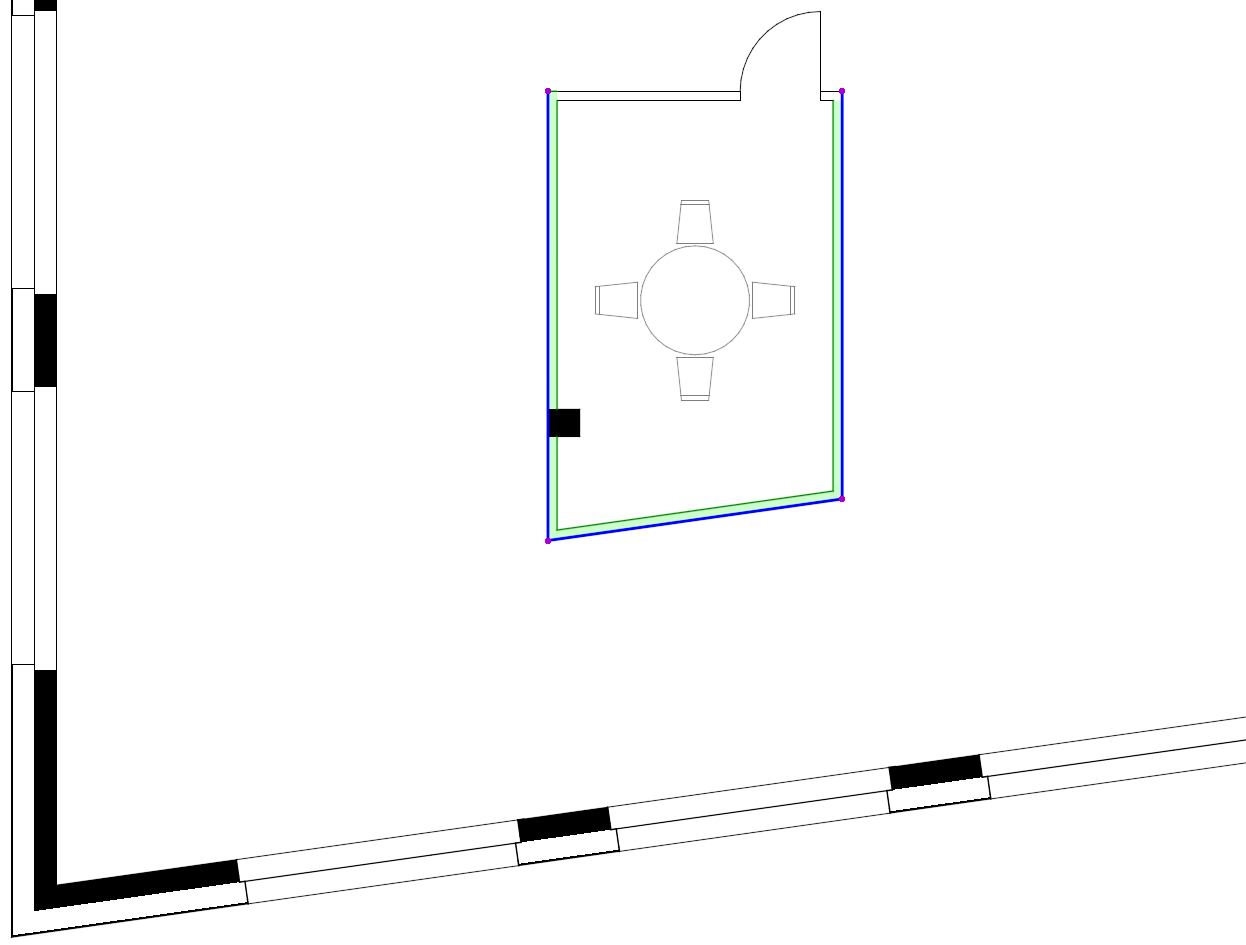

• Um die Wände wieder miteinander zu verbinden, können Sie die schräge Wand und die linke und rechte Wand des Sitzungszimmers gleichzeitig aktivieren.
• Klicken Sie dann in der Symbolleiste auf den Befehl verbinden
• Deaktivieren Sie die Wände und betrachten Sie das Ergebnis.


• Öffnen Sie erneut den Ausschnitt EG Sitzungszimmer.

Auf der linken Seite befindet sich eine Aussenwand mit vier bereits platzierten Fenstern.

Die Einteilung der Fenster soll nun auf die Gleichmässigkeit überprüft werden.

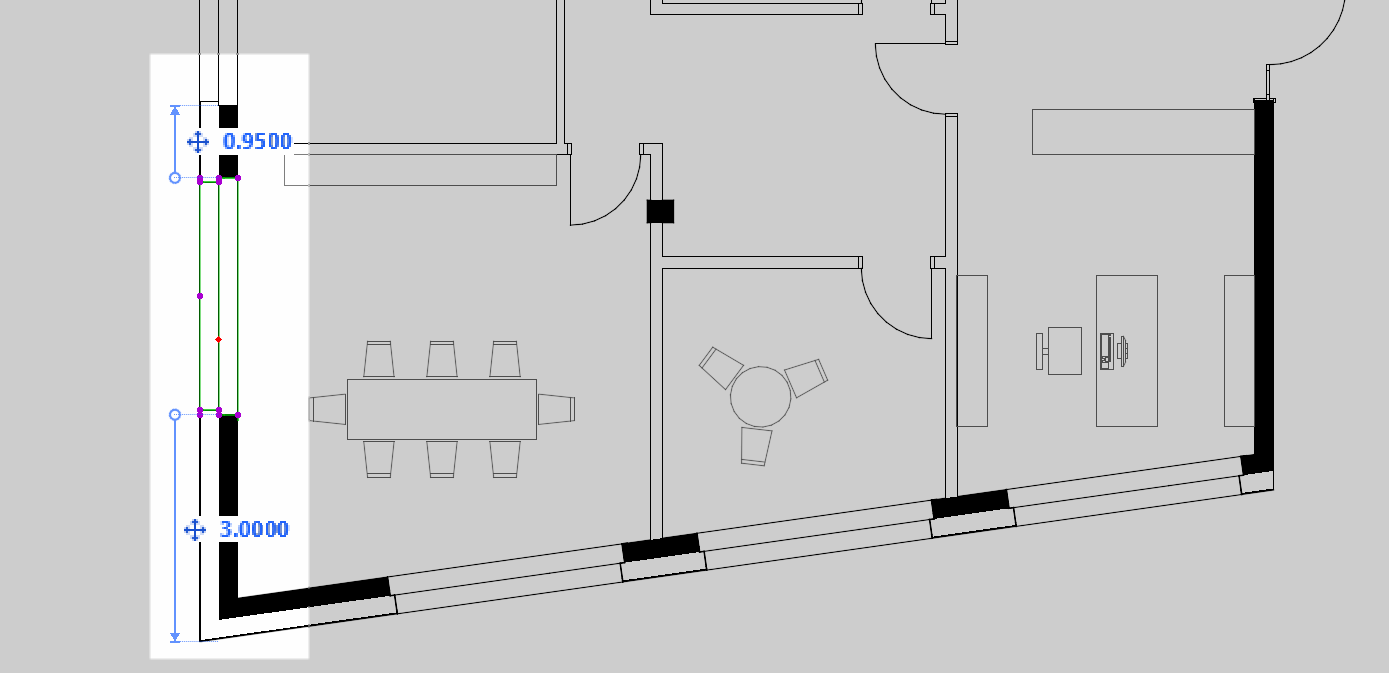

• Aktivieren Sie das unterste Fenster (Bild 01).

Die Abstandshilfen erscheinen und die Abstände werden von den Endpunkten des Fensters bis zum nächsten Endpunkt eines Fensters oder einer Wand gemessen.

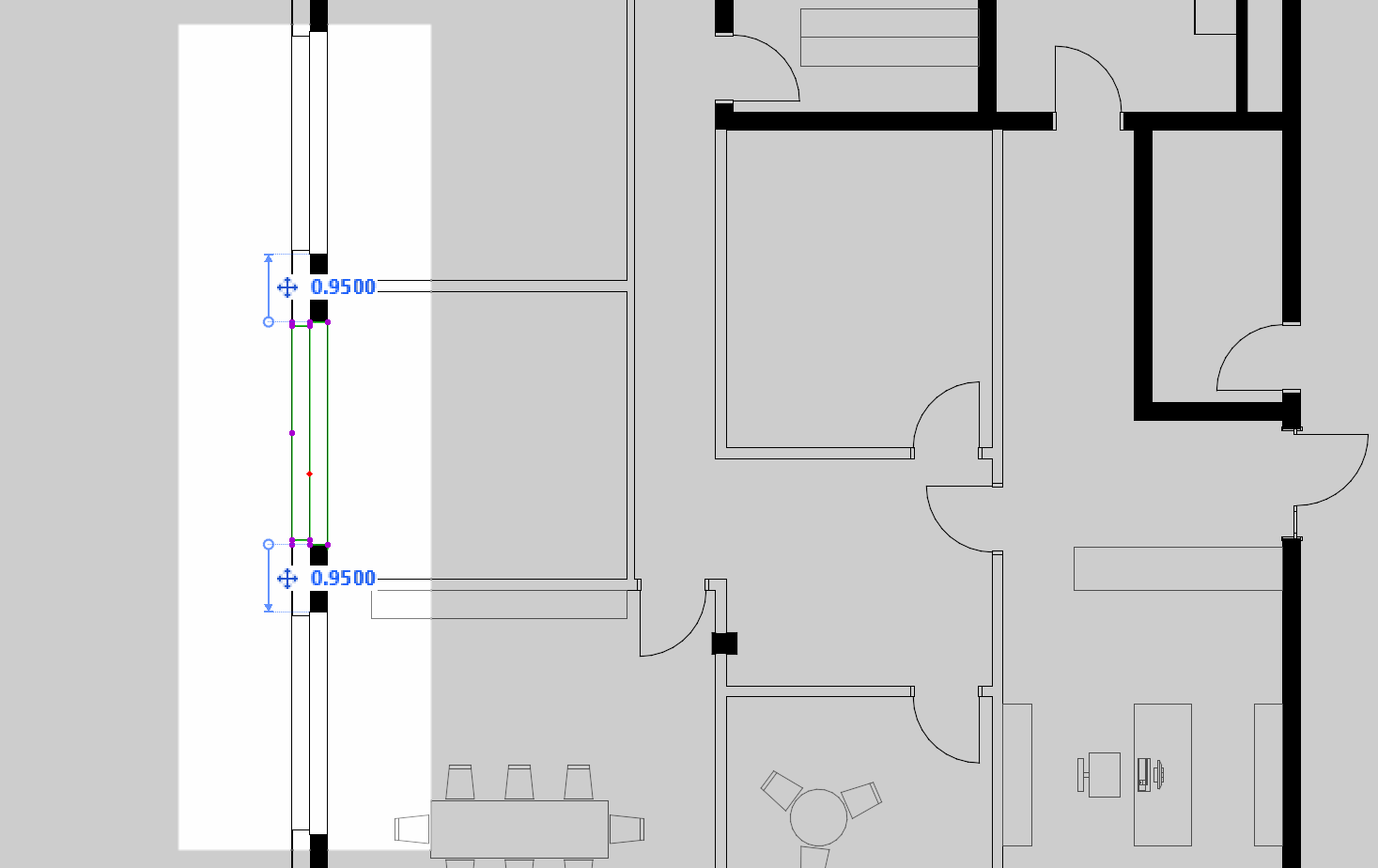

• Deaktivieren Sie das untere Fenster und aktivieren Sie das zweite Fenster (Bild 02).
• Betrachten Sie wieder die Abstandshilfen die von Endpunkt zu Endpunkt entstehen.

Wenn wir nicht das Mass des Endpunktes, sondern von der Achse, also der Fenstermitte wünschen, können wir diese Option umstellen.

• Klicken Sie in der Symbolleiste auf den kleinen schwarzen Pfeil der Abstandshilfen.

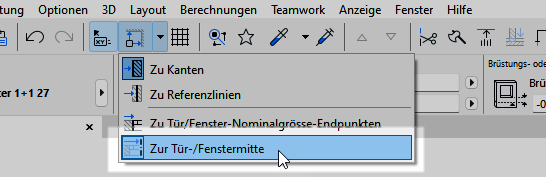

• Wechseln Sie die Option von Zu Tür/Fenster-Nominalgrösse-Endpunkten zu Zur Tür-/Fenstermitte (Bild 03).

Diese Option gilt nicht nur für Fenster, sondern auch für Türen.

Sobald Sie sich im Grundriss z.B. mit dem Zoom bewegen, wird die Option gleich aktualisiert (Bild 04).

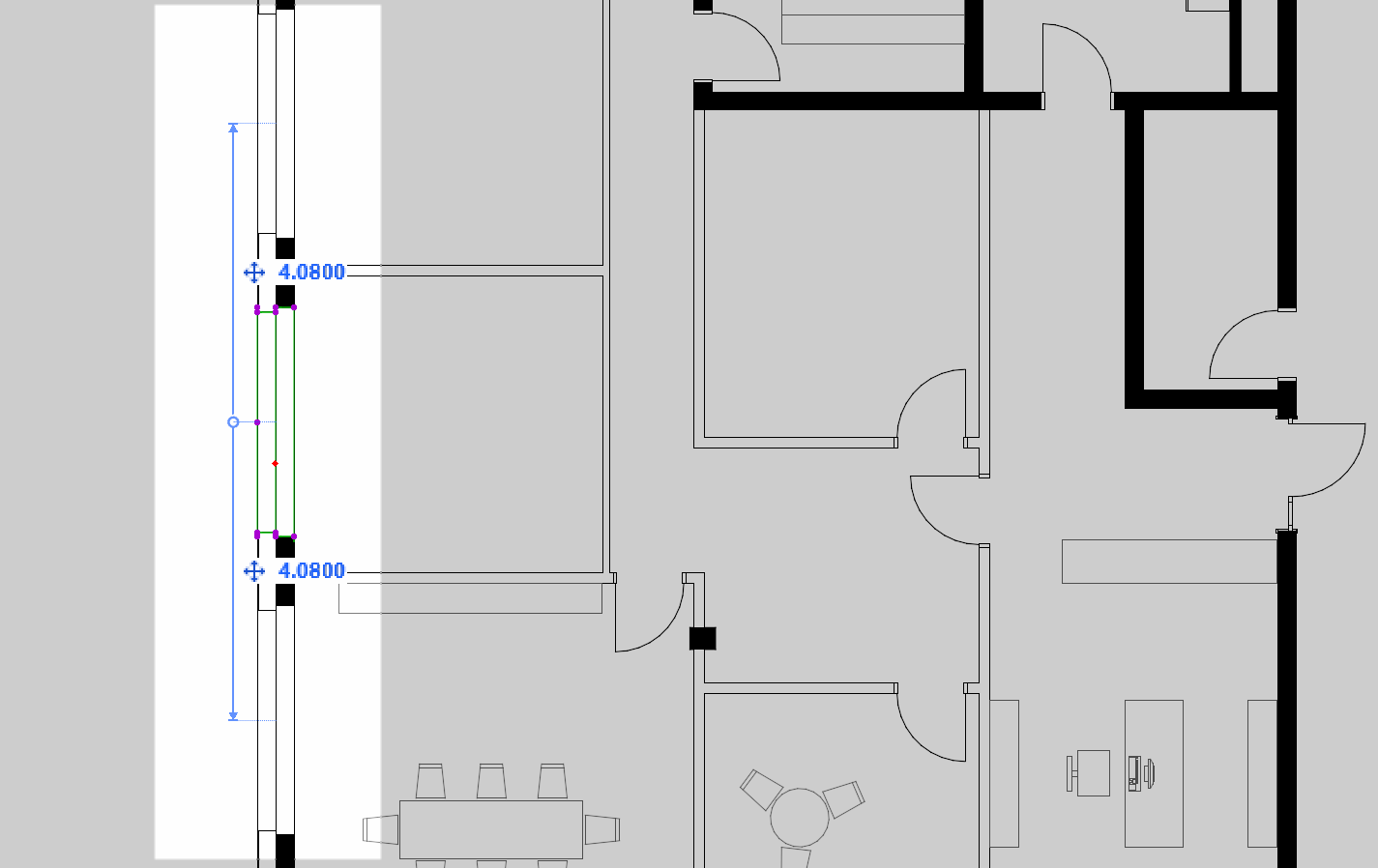

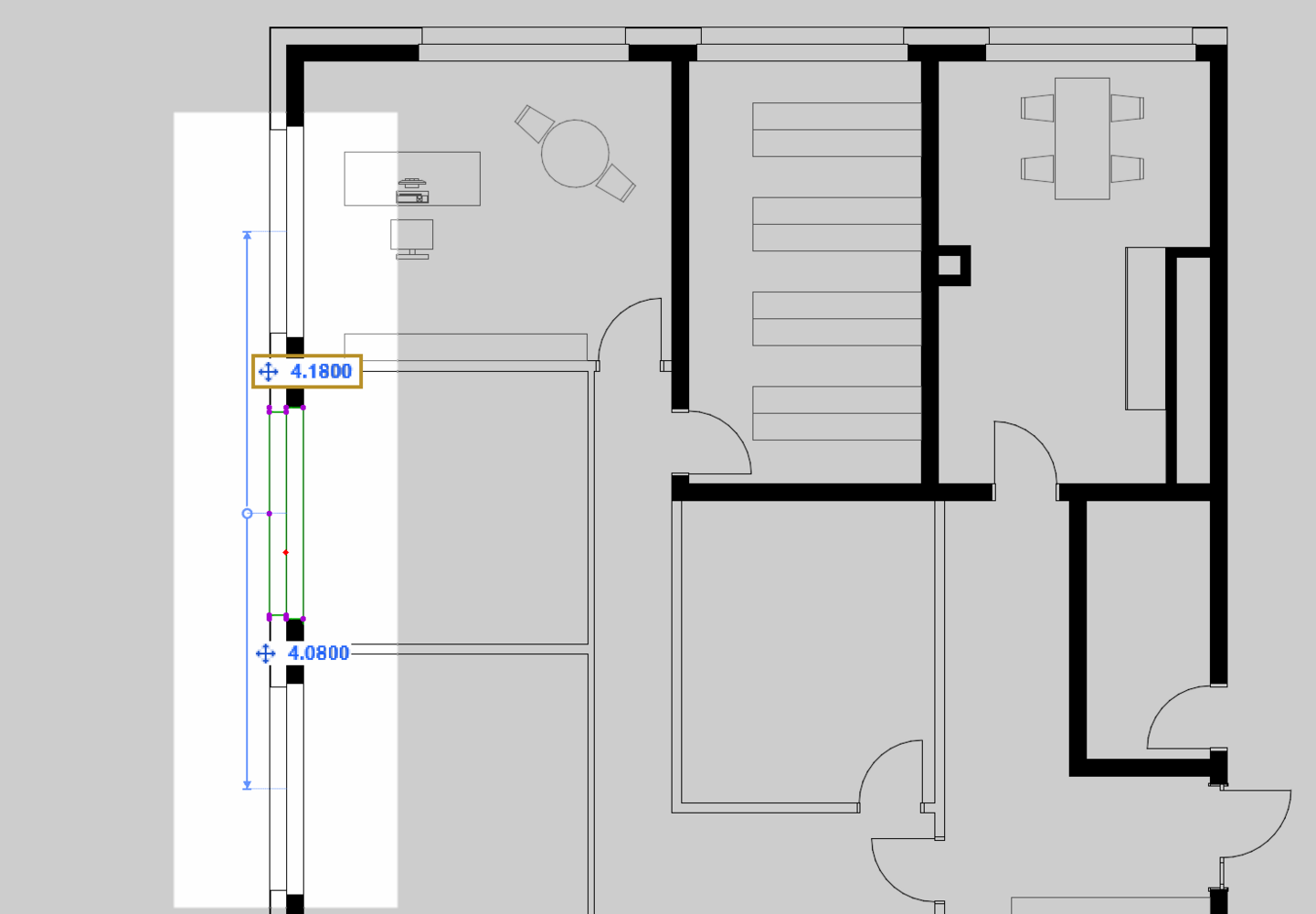

• Aktivieren Sie nur das dritte Fenster (Bild 05).

Sie stellen fest, dass die Abstände nicht mehr identisch sind.
Wir möchten zwischen den Fenstern die gleichen Abstände von 4.08.

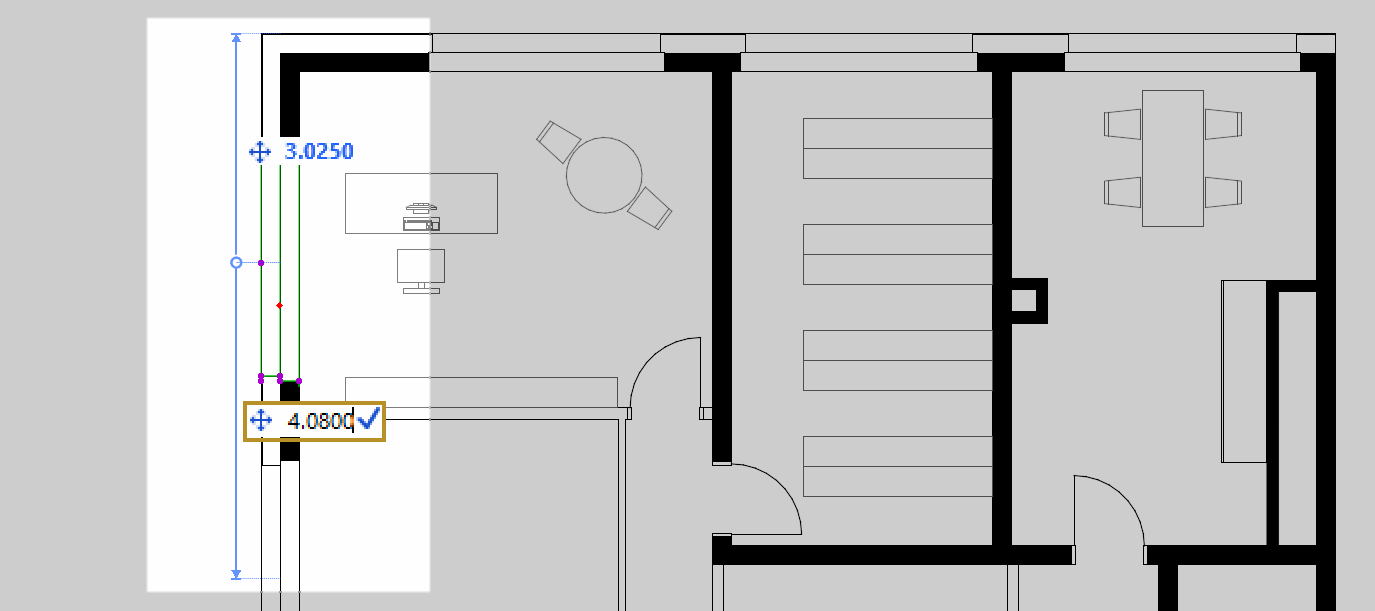

• Also aktivieren Sie das obere Fenster (Bild 06).
• Klicken Sie auf den unteren Wert 4.18 und ändern Sie diesen auf 4.08
• Bestätigen Sie mit Enter, damit sich die Fensterposition anpasst.


• Öffnen Sie den Ausschnitt Referenz.

In diesem Beispiel schauen wir die weiteren Optionen an, die uns für die Abstandshilfen zur Verfügung stehen und möchten auf die Schnelle die Masse der Aussenwände kontrollieren.

• Aktivieren Sie eine beliebige Aussenwand.

Wie Sie sehen können, wird die Abstandshilfe immer zur nächsten Wand generiert. In unserem Fall zu einer beliebigen Innenwand.

• Schalten Sie die Ebene 015 Innenwände temporär aus.
• Aktivieren Sie nochmals eine beliebige Aussenwand.

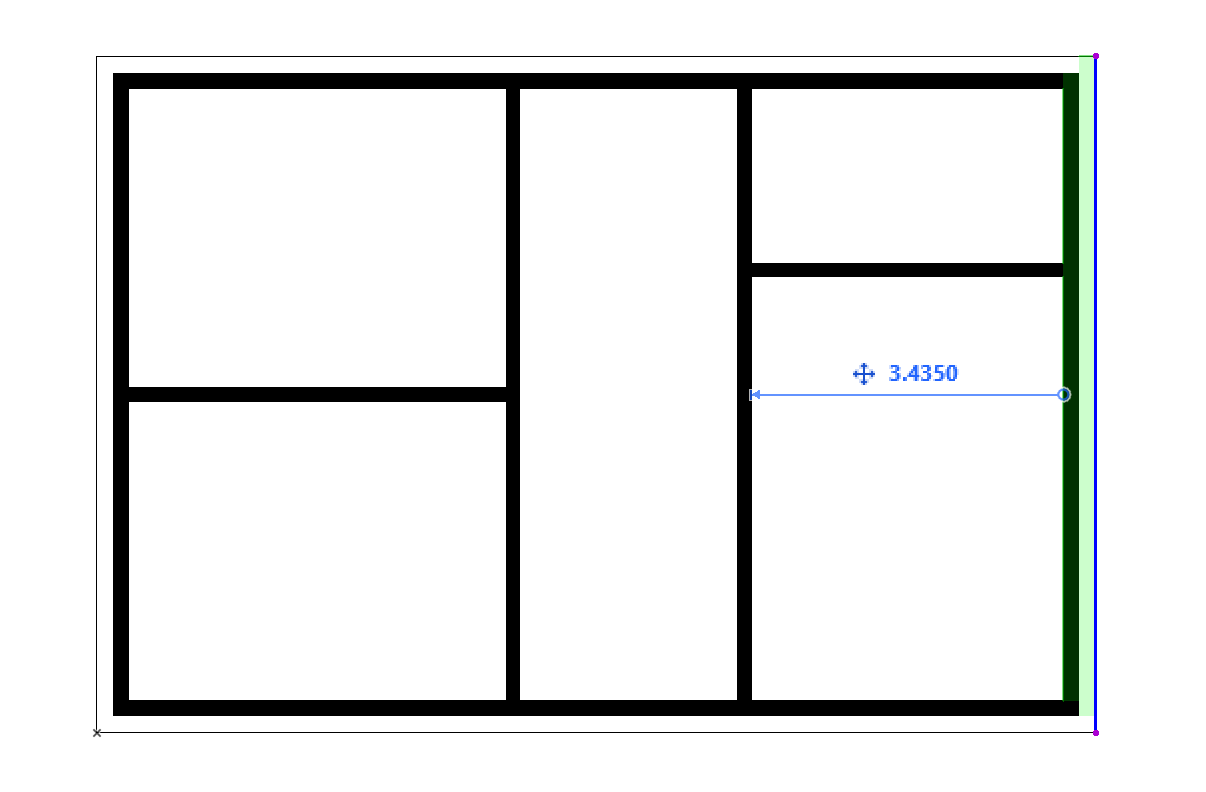

Nun wird die Abstandshilfe bis zur nächsten Aussenwand generiert.


Die Abstandshilfe wird von Innenkante zu Innenkante generiert.

Es gibt jedoch eine weitere Option, die verwendet werden kann.

• Klicken Sie in der Symbolleiste auf den kleinen schwarzen Pfeil der Abstandshilfen.

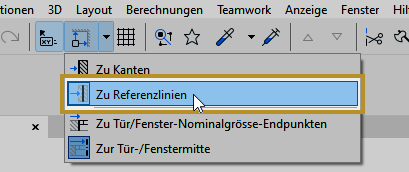

• Wechseln Sie die Option von Zu Kanten zu Zu Referenzlinien.

Spätestens wenn Sie sich im Grundriss z.B. mit dem Zoom bewegen, wird die Option aktualisiert.

Bei dieser Option wird die Abstandshilfe nicht zur naheliegendsten Kante generiert, sondern bis zur Referenzlinie der naheliegendsten Wand.

Dies kann natürlich variieren. In unserem Fall liegt die Referenzlinie (blaue Linie) der Aussenwand auf der Aussenseite.

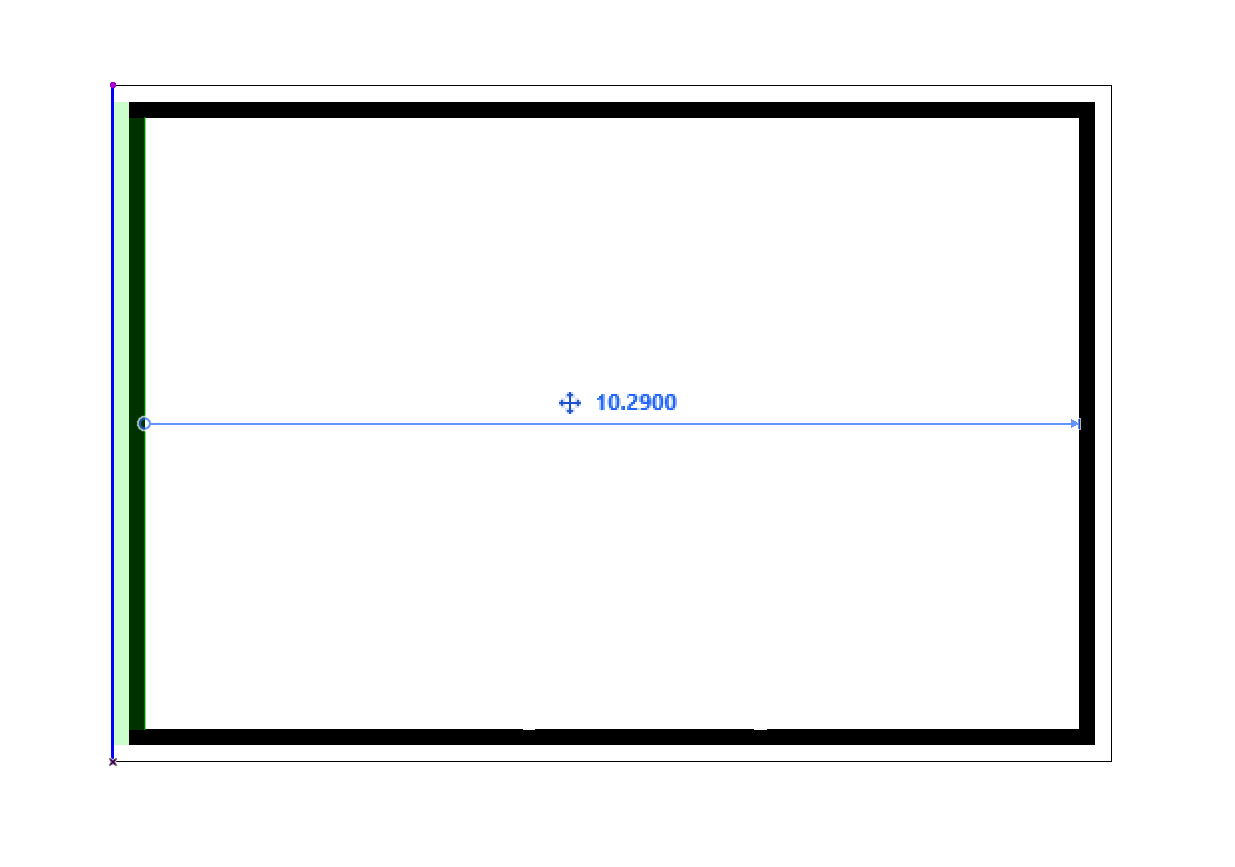

• Aktivieren Sie nochmals eine beliebige Aussenwand.

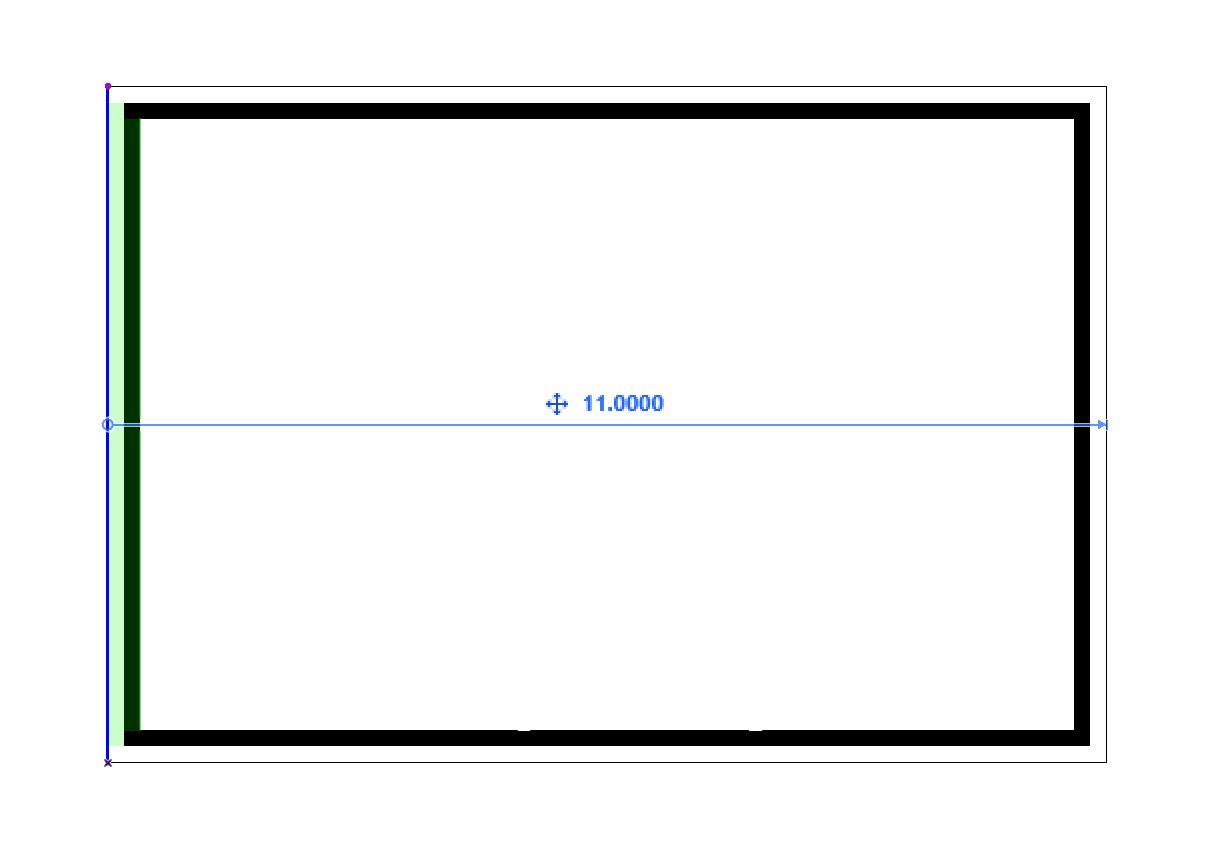

Nun wird die Abstandshilfe von Aussenkante zu Aussenkante generiert, da sich die Referenzlinien der Wände auf der Aussenkante befinden.

• Sie können die Wand wieder deaktivieren.

• Öffnen Sie den Ausschnitt Hierarchie.

In diesem Beispiel lernen wir die Hierarchie der Abstandshilfen im Zusammenhang mit den verschiedenen Werkzeugen kennen.

Zu folgenden Elementen wird eine Abstandhilfe erzeugt und dabei gilt folgende Priorität:

1. Raster     2. Wand     3. Träger     4. Stütze

Die Abstandshilfen erscheinen immer zu den Elementen, welche im aktuellen Zoom sichtbar sind. Wenn Sie sich in der Zeichnungsfläche bewegen und z.B. weiter weg oder näher hin zoomen oder Elemente ausblenden, passen sich die Abstandshilfen dementsprechend an.

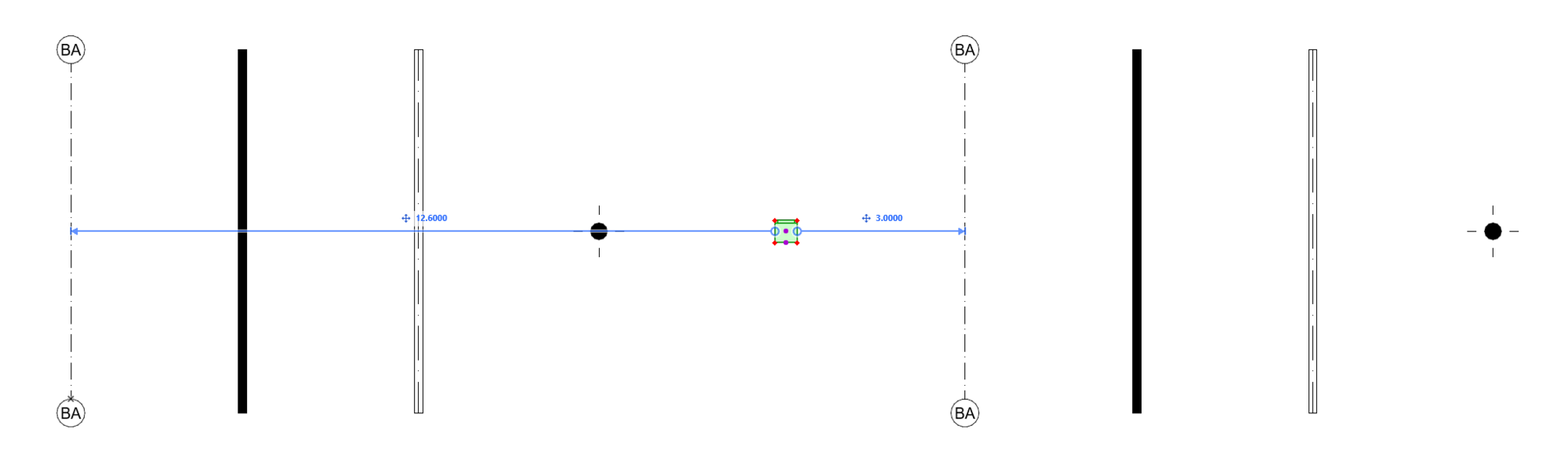

• Aktivieren Sie den Stuhl in der Mitte.

Sie können erkennen, dass die Abstandhilfen zum Raster erzeugt werden, weil das Raster-Werkzeug die erste Priorität hat.

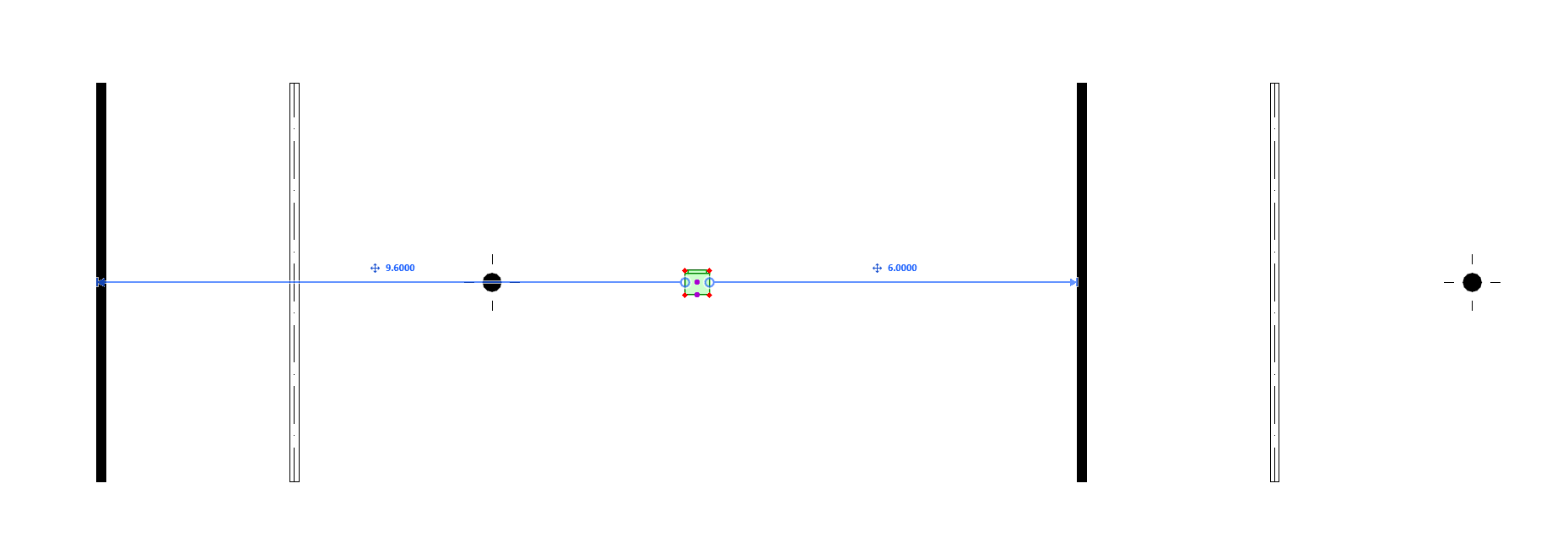

• Schalten Sie die Ebene 290 Raster / Achsen temporär aus.
• Prüfen Sie, dass der Stuhl in der Mitte immer noch aktiv ist. Dann können Sie erkennen, dass die Abstandhilfen zur zweiten Priorität, zur Wand, erzeugt werden.

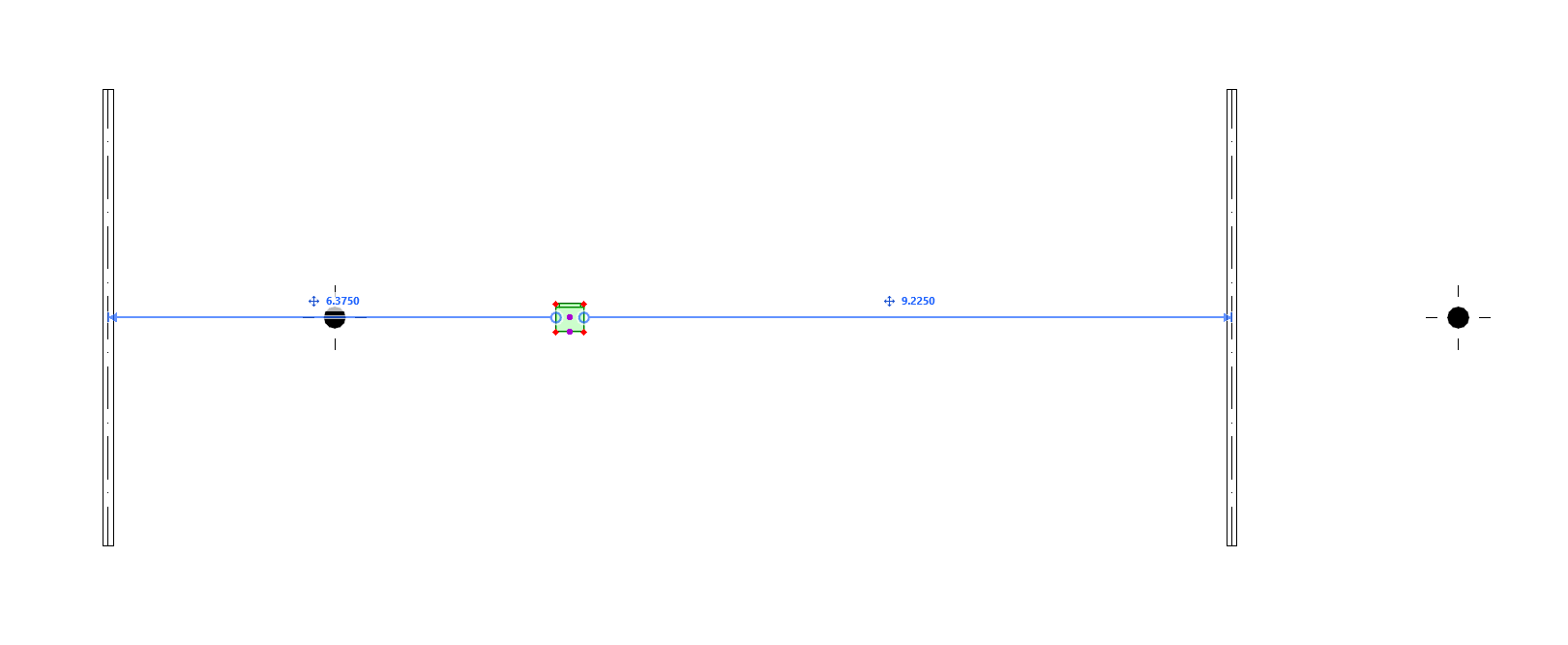

• Schalten Sie anschliessend die Ebene 015 Innenwände temporär aus und die Abstandhilfen springen gleich zur nächsten Priorität 3 zu den Trägern.

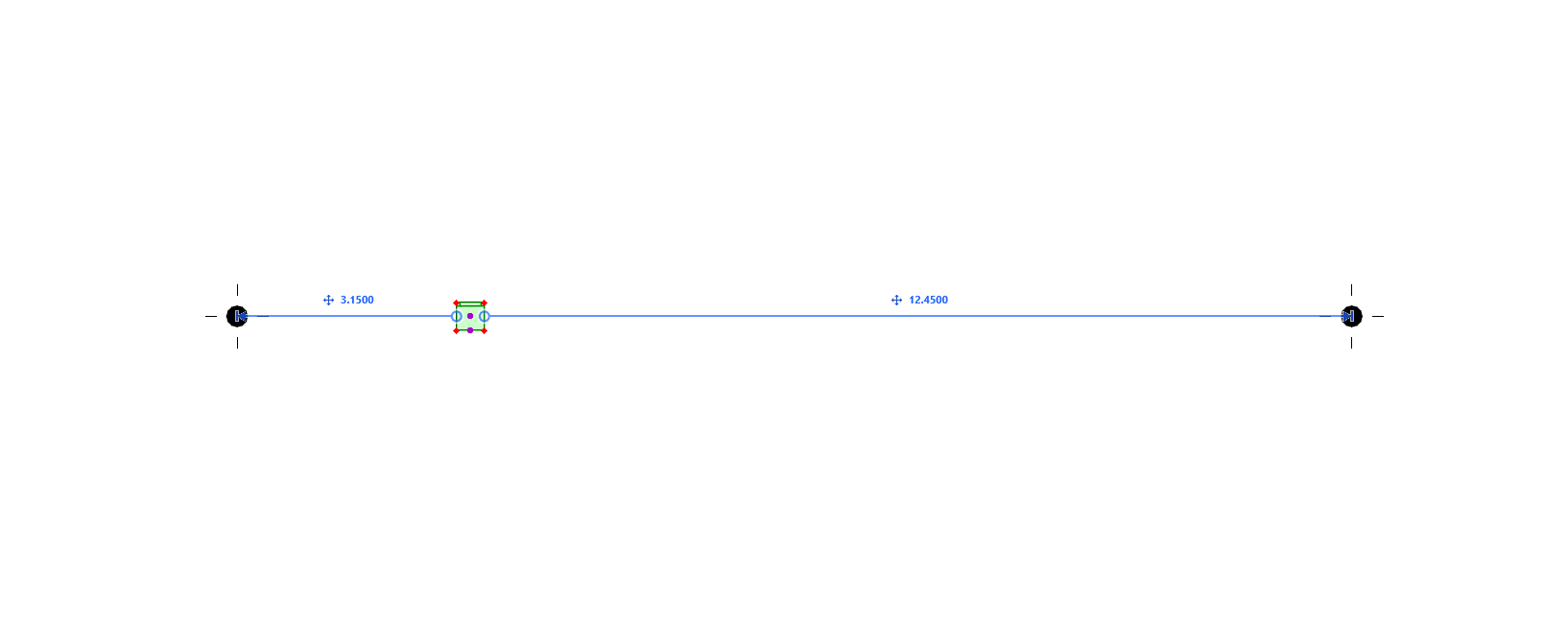

• Schalten Sie als letztes die Ebene 026 Träger temporär aus und beobachten Sie nochmals wie die Abstandhilfen zur letzten Priorität 4, zu den Stützen erzeugt werden.

• Schalten Sie die Ebenen 290 Raster / Achsen, 015 Innenwände und 026 Träger wieder ein, oder doppelklicken Sie den Ausschnitt erneut.
• Aktivieren Sie erneut den Stuhl in der Mitte.

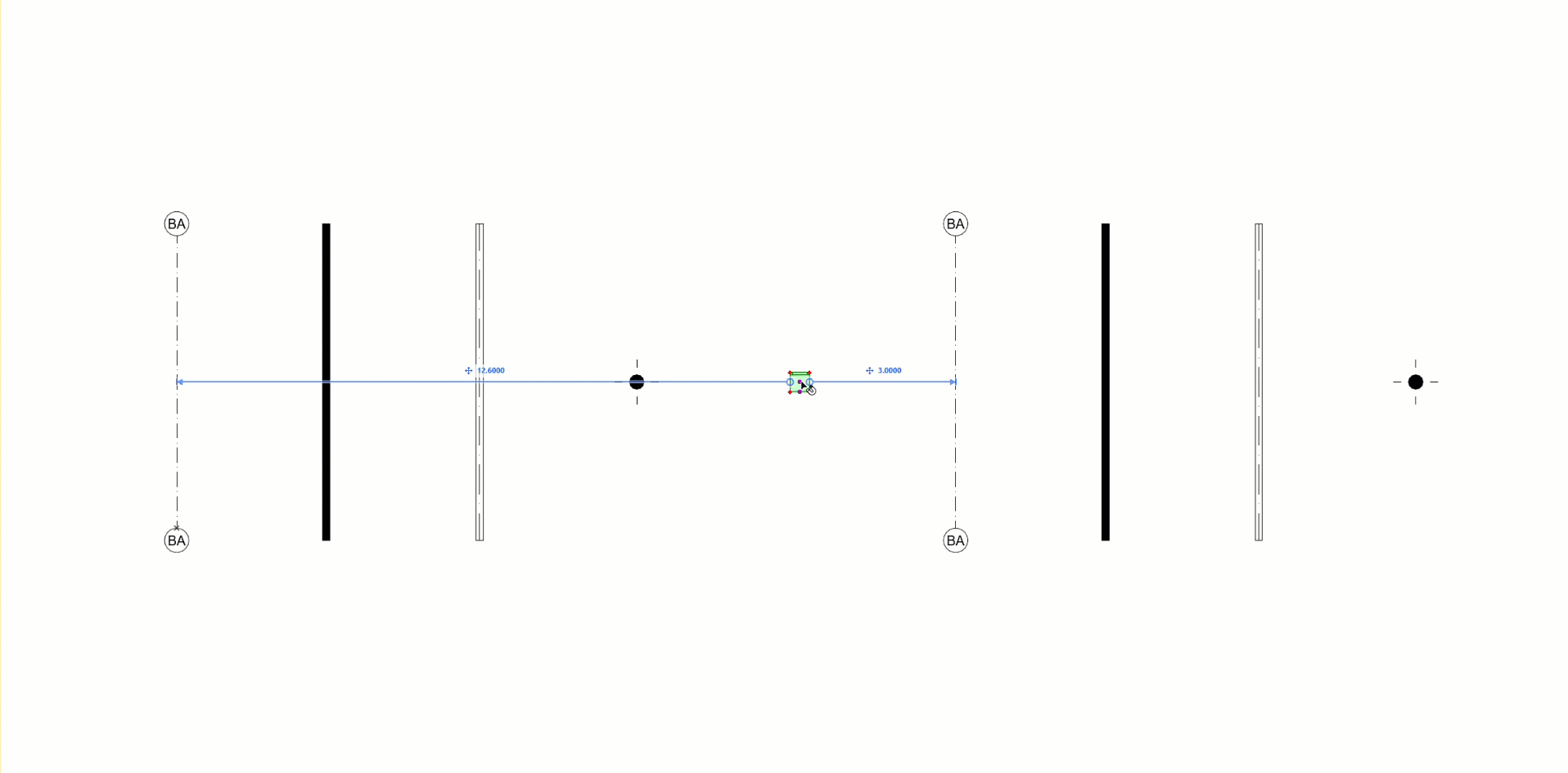

Sie können nun immer näher an den Stuhl heranzoomen und prüfen, wie sich die Abstandshilfen nach Priorität verändern, sobald Elemente durch den Zoom laufend aus dem Bildschirmbereich verschwinden.

Die Sichtbarkeit von Elementen (ob über die Ebene oder das Anpassen des Bildschirmbereichs) ist für die Abstandshilfen entscheidend.
