BIMx News

Ausblenden von 3D-Elementen und -Ebenen, Verbesserte 3D-Navigation, Export des gesamten Layoutbuchs

02. Oktober 2024 - BIMx iOS 2024.6078, BIMx Android 2024.6115, BIMx Desktop (Windows&macOS) 2024.6142, BIMx Web 2024.6170 on BIMx Model Transfer



Dieses Update enthält die folgenden neuen Funktionen, zunächst für Mobilformen iOS und iPadOS:

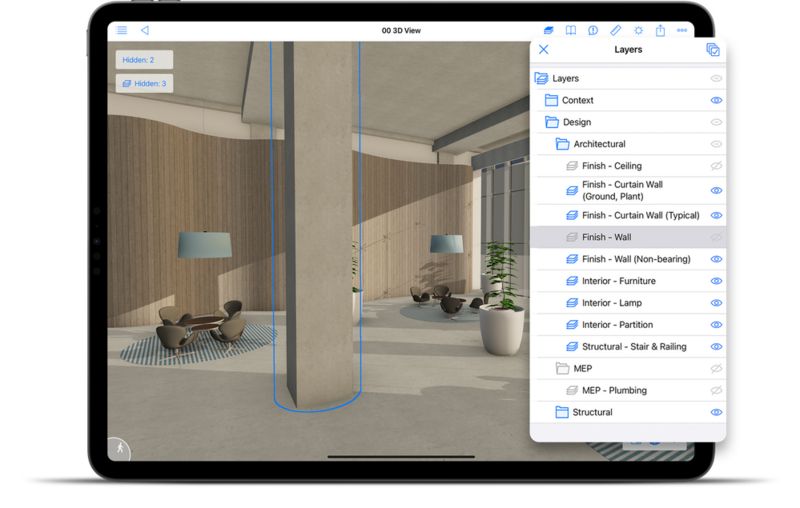

  • Ausblenden von 3D-Elementen und Ebenen verbessert die Kommunikation mit noch interaktiveren virtuellen Modellen.
    • Elemente ein- und ausblenden und die aktuelle Ansicht umkehren.
    • Steuern Sie die Sichtbarkeit mehrerer Elemente mit Ebenen, Ebenenordnern und Ebenenkombinationen in Hypermodellen, die aus ArchiCAD 28 oder höher exportiert wurden.
  • Überarbeitete Kontextmenüs, die sich durch langes Antippen leichter öffnen lassen.

Mobil, Web und Desktop:

  • Verbesserte, besser anpassbare Navigation
    • Der neue Umschalter für adaptive Rotation ermöglicht den manuellen Wechsel zwischen den Modi Orbit und Rotation der Kamera.
    • Invertieren der horizontalen und vertikalen Achse, um die Richtung der Kameradrehung anzupassen (zu Mobil hinzugefügt).
    • Überarbeiteter Joystick für bequeme beidhändige Steuerung im Walk-Modus.

Desktop:

  • Die PDF-Exportfunktion wurde um die Option für das gesamte Layout eines Buches erweitert (zusätzlich zu den Einzelseiten).

Android:

  • Neu gestaltete In-App-Symbole

Anpassbare Schnittfarbe, Erstellung von Ausgaben auf Android, einfachere Lizenzierung (Kopie 1)

04. Juli 2024 - BIMx iOS 2024.5867, BIMx Android 2024.5890, BIMx Desktop (Windows&macOS) 2024.5910, BIMx Web 2024.5930 on BIMx Model Transfer



Dieses Update enthält die folgenden neuen Funktionen für Mobil-, Web- und Desktop-Plattformen:

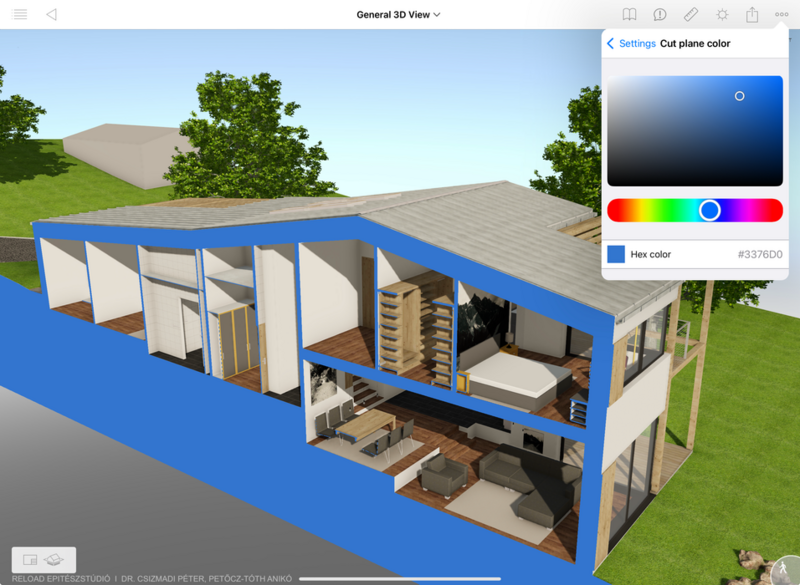

  • Neue Funktionen auf Mobil-, Web- und Desktop-Plattformen: Schnittflächen-Farbauswahl für eine besser anpassbare 3D-Darstellung.
  • Erstellung von Issues, BCF-basiertes Markup-Tool für 2D&3D ist auch für Android verfügbar.
  • Einfachere BIMx Pro-Lizenzierung auf Unternehmensebene: Alle Mitglieder berechtigter Unternehmen haben automatisch Zugriff auf Pro-Funktionen auf mobilen Geräten.

BIMx update auf Apple Vision Pro

19. Juni 2024 - BIMx visionOS 2024.5789

Der unten beschriebene Wechsel des 3D-Modells und das Anti-Aliasing sind auch bei Apple Vision Pro verfügbar. Glattere 3D-Elementkanten sind nicht nur im Fenstermodus spürbar, sondern vor allem beim Erkunden des 3D-Modells.

3D-Modellwechsel, Anti-Aliasing und weitere Funktionen in Web- und Desktopviewer

18. April 2024 - BIMx iOS 2024.5667, BIMx Android 2024.5700, BIMx Desktop (Windows&macOS) 2024.5720, BIMx Web 2024.5740 on BIMx Model Transfer



Dieses Update enthält die folgenden neuen Funktionen für Mobil-, Web- und Desktop-Plattformen:

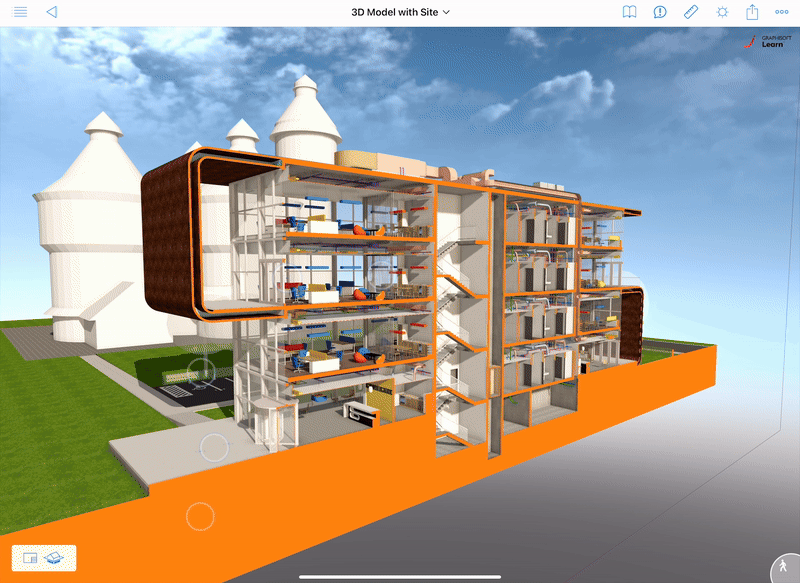

  • 3D-Modell-Wechsel: Verbesserte Unterstützung für Entwurfsoptionen und Kontext-internen Übergängen zwischen 3D-Modellen, die mit unterschiedlichen Ebenenkombinationen, Umbaufiltern, Strukturanzeigen, Modelldarstellungen und Grafik-Überschreibungen gespeichert wurden, was den Modellvergleich erleichtert. BIMx behält die aktuelle Ansicht, Sonneneinstellung, Schattierungsoption, das Sichtfeld und die Schnittebene bei, während zu einem anderen Modell gewechselt wird.

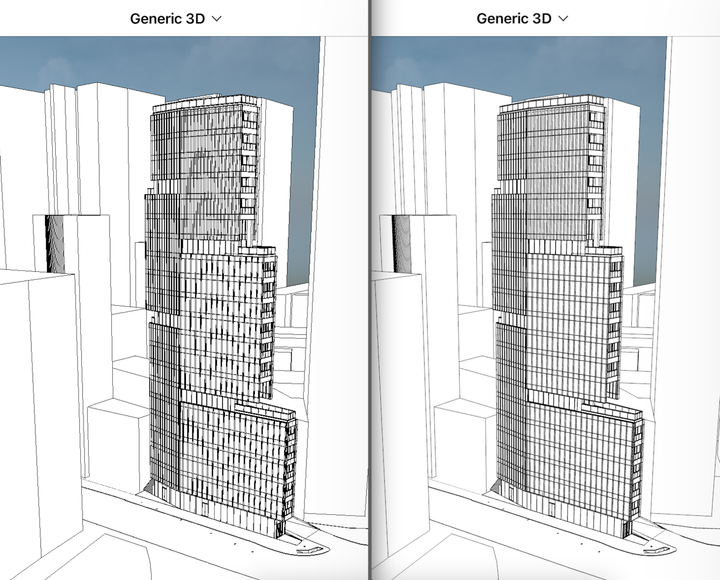

  • Anti-Aliasing garantiert eine schärfere, realistischere 3D-Darstellung mit glatteren Kanten. Dazu gibt es eine neue Umschaltmöglichkeit in den Einstellungen. Deaktivieren Sie Anti-Aliasing, um die 3D-Leistung leicht zu verbessern. Sehen Sie die verbesserte visuelle Qualität auf der rechten Seite mit aktivem Anti-Aliasing:

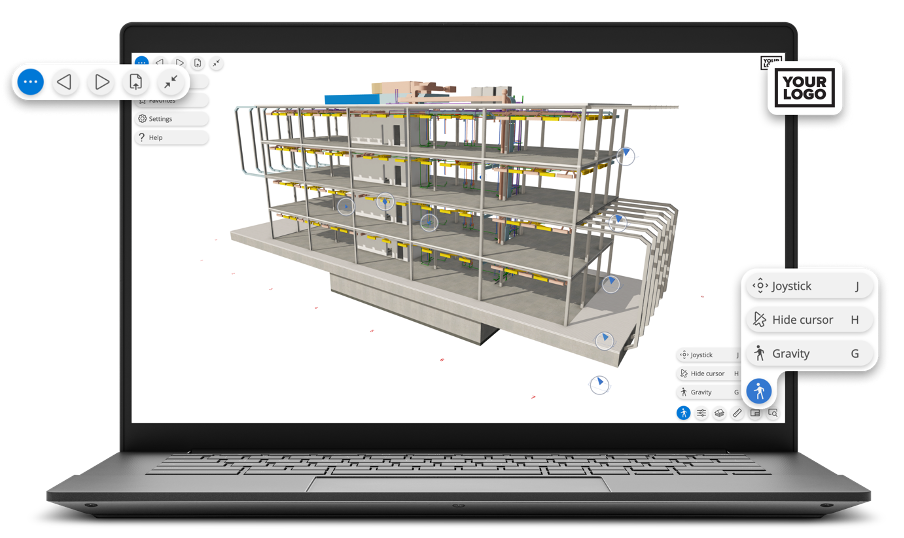

Zusätzliche Funktionen in BIMx Web und Desktop:

  • Architekten Informationen werden beim Öffnen von 3D-Modellen angezeigt und bleiben in der oberen rechten Ecke des 3D-Fensters sichtbar.
  • Mit der Schaltfläche PDF speichern können Sie Layouts und Bilder von 3D-Ansichten als PDF exportieren, z. B. zum Drucken.
  • Rückgängig/Wiederherstellen: Einfache Navigation zwischen zuvor geöffneten Layouts und 3D-Ansichten.

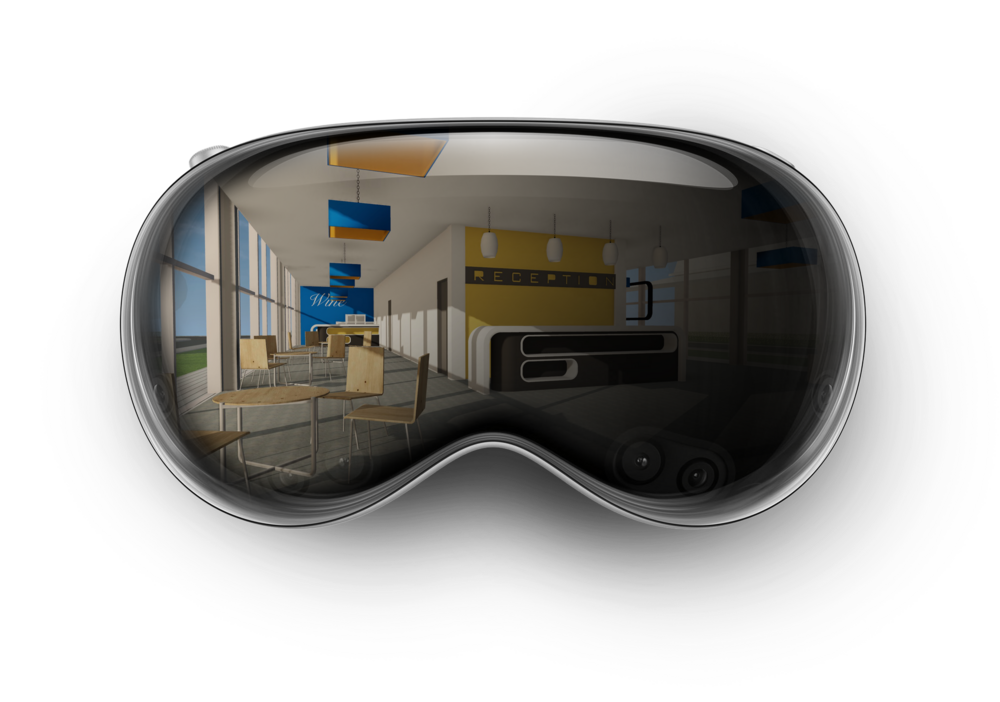

BIMx für Apple Vision Pro

07. February 2024 - BIMx visionOS 2024.5507



BIMx wurde im Apple App Store für Apple Vision Pro veröffentlicht, nur fünf Tage nach der offiziellen Freigabe des Geräts.
Die erste Version unterstützt den Full-Immersion-Modus und enthält die meisten BIMx-Funktionen, die für Apples neue räumliche-Computer-Plattform angepasst wurden.

Favoriten Speicherung und Präsentation in BIMx Web und Desktop

20. November 2023 - BIMx Desktop (Windows&macOS) 2023.5381, BIMx Web 2023.5410 on BIMx Model Transfer

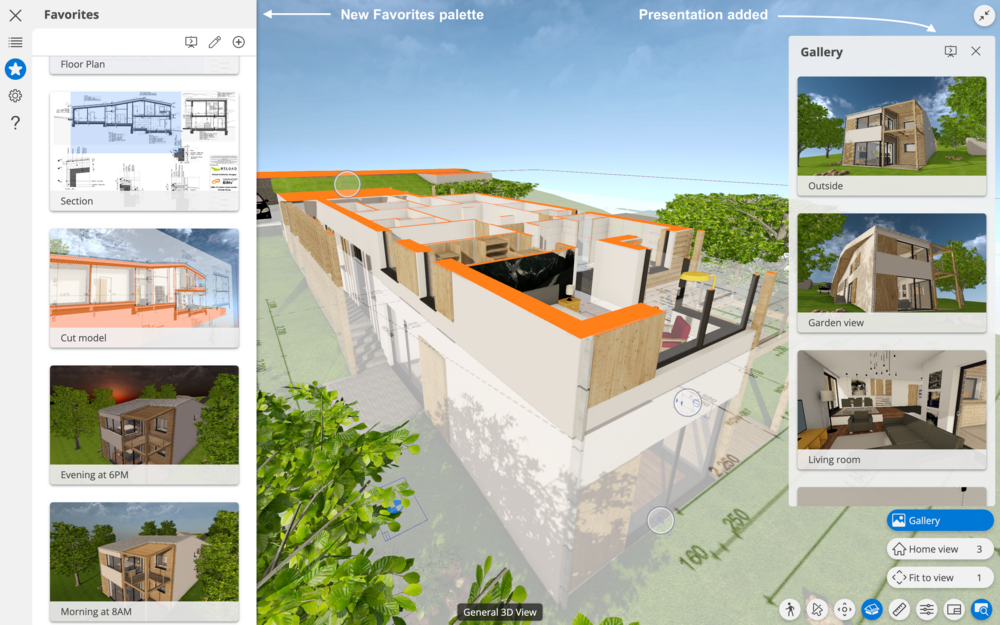

Neue Funktionen auf Web- und Desktop-Plattformen: Favoritenspeicherung und Präsentation.

  • Speichern Sie Ihre bevorzugten Layouts und Modellansichten mit ihren aktuellen 3D-Einstellungen (Kameraposition, Sonneneinstellungen, Schnitt, Schattierung usw.) und passen Sie die Reihenfolge der Favoriten bei Bedarf an. Verwenden Sie Favoriten für eine einfache Navigation zwischen Teilen der Dokumentation.
  • Spielen Sie eine Präsentation ab, um alle Schaltflächen auf der Benutzeroberfläche auszublenden, und geniessen Sie animierte Übergänge mit einem automatischen Wechsel. Die Präsentation ist sowohl für Favoriten als auch für Galerieelemente (in ArchiCAD gespeichert) verfügbar.


Weitere Informationen zu diesen Funktionen finden Sie im BIMx Web Benutzerhandbuch und im BIMx Desktop Benutzerhandbuch.

Schatten und interaktive Beschriftungen in BIMx Web- und Desktopviewer

27. September 2023 - BIMx Windows 2023.5188, BIMx macOS 2023.5188, BIMx Web 2023.5260 on BIMx Model Transfer



Wir freuen uns, eine neue BIMx-Mobilfunktion für Architekten, Bauherren und alle Beteiligten vorstellen zu können. Die Sonnenpositionierung nach Datum und Uhrzeit ist jetzt in der Sonneneinstellungspalette verfügbar, sowohl in der iOS- als auch in der Android-App.

Letztes Jahr wurde die visuelle Qualität von BIMx verbessert, indem der Rendermodus "Schattenwurf" den mobilen Apps hinzugefügt wurde. Diese erste Version enthielt eine einfache Azimut-Höhen-Sonnenpositionierung, die jede horizontale Sonnenrichtung und -höhe zulässt und beim Öffnen des 3D-Modells nur den Nordwinkel und die Hemisphäre des Projekts berücksichtigt.



Aufgrund Ihres Feedbacks hat Graphisoft dieses Projekt fortgesetzt und die Palette der Sonneneinstellungen weiterentwickelt, um eine einfache und genaue Schattensteuerung auf der Grundlage des Projektstandorts zu ermöglichen.

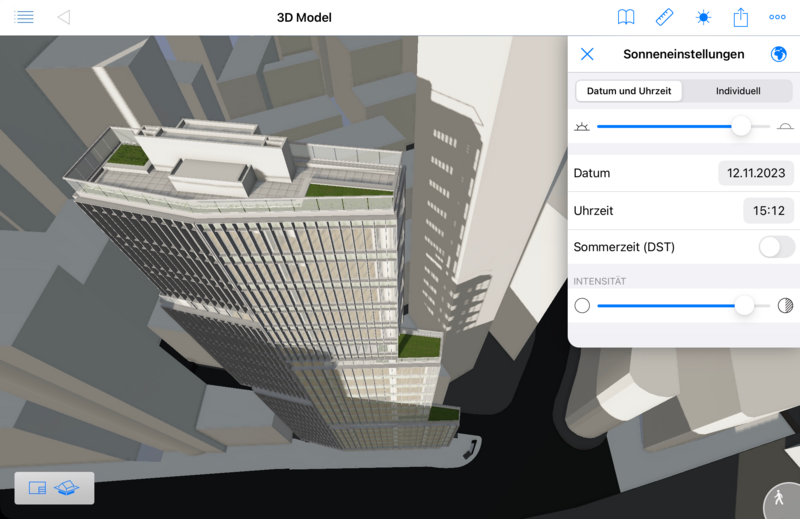

Sonneneinstellungen

Öffnen Sie die Sonneneinstellungen und wechseln Sie über die benutzerdefinierte Option auf die Datum- und Zeitseite der Palette, um das virtuelle Modell mit einer noch realistischeren 3D-Darstellung zu erkunden. BIMx zeigt die Sonnenbewegung auf einem Pfad an, der auf den Projektstandort ausgerichtet ist. Die Höhe der Palette ist auf iPhones und Android-Smartphones einstellbar, so dass Sie das 3D-Modell auf Ihrem bevorzugten Bildschirmbereich sehen und gleichzeitig die Sonnenposition steuern können.

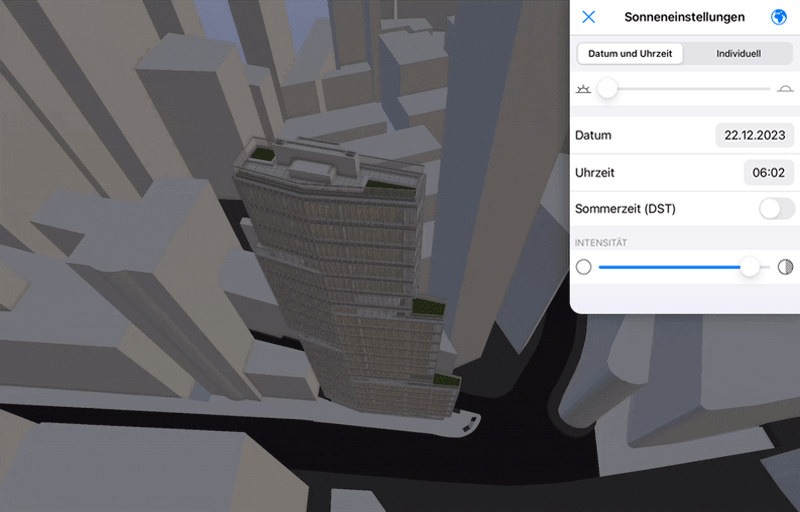

  • Bewegen Sie den Zeitschieberegler zwischen Sonnenaufgang und Sonnenuntergang, um bewegte und genaue Schatten auf dem Gebäude und den angrenzenden Bereichen in Echtzeit anzuzeigen. Die beiden Endpunkte des Schiebereglers sind auf die Ortseinstellungen, die Zeitzone und den Sommerzeitschalter abgestimmt.
  • Verwenden Sie die Datumsauswahl, um zu sehen, wie sich sonnenbeschienene Bereiche zwischen der Sommer- und Wintersonnenwende verändern. Die Schatten richten sich sofort auf das ausgewählte Datum aus.
  • Die numerische Anzeige der Zeit ist mit dem Zeitschieberegler synchronisiert. Sie können beide verwenden, um die gewünschte Zeit einzustellen.
  • Aktivieren Sie den Schalter Sommerzeit, wenn an Ihrem Standort am ausgewählten Datum eine Sommerzeit von +1 Stunde gilt. Dieser Schalter setzt die Zeitzone nicht ausser Kraft.
  • Passen Sie die Schattentiefe mit dem Schieberegler für die Intensität an.  Die Standardschattenintensität wurde von 100 % auf 50 % angepasst, um für die meisten Szenen besser geeignet zu sein.

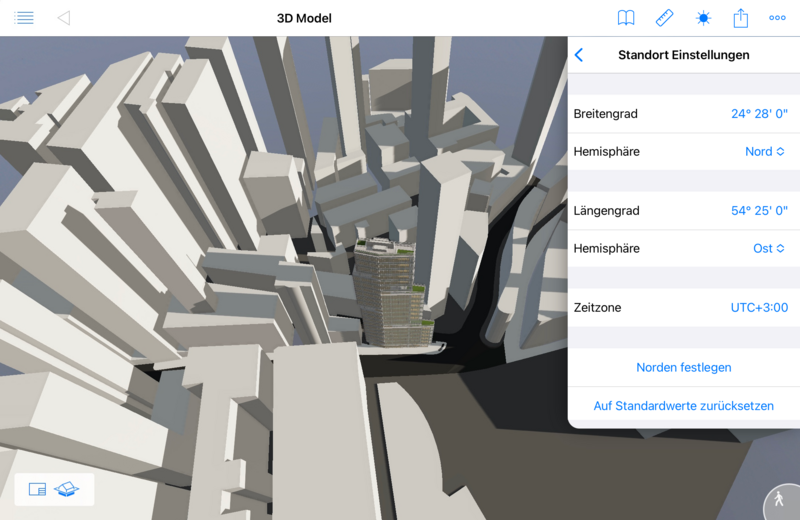

Standort Einstellungen

Diese Palette ist durch Tippen auf das Globus-Symbol in der oberen rechten Ecke der Sonneneinstellungen verfügbar. Wenn das Hyper-Modell mit den richtigen Ortseinstellungen exportiert wurde, sind hier keine Anpassungen erforderlich. Weitere Einzelheiten finden Sie im Abschnitt Vorbereiten des Hyper-Modells weiter unten.

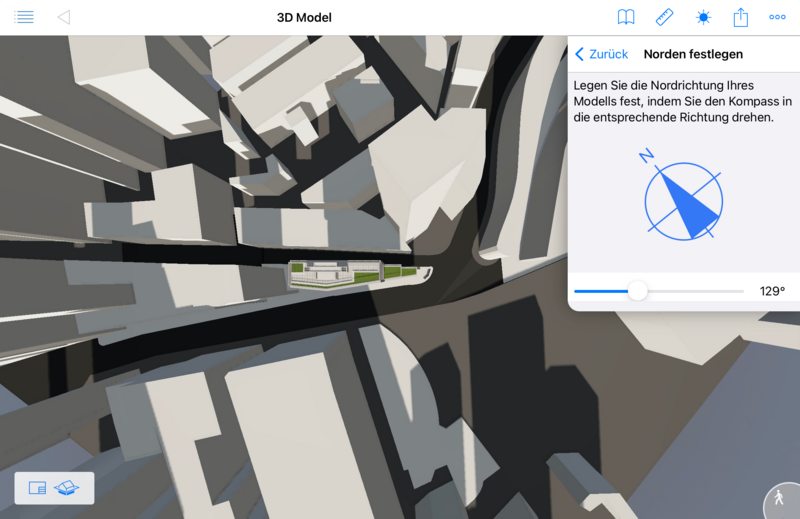

Sie können auch den Nordwinkel in BIMx ändern. Die App zeigt dazu eine Draufsicht:

Wenn Sie den Nordwinkel in BIMx ändern müssen, empfehlen wir, den 2D-Lageplan in 3D zu projizieren, indem Sie das entsprechende Layout öffnen und auf das 3D-Symbol tippen.



Mit Auf Standard zurücksetzen werden die Ortseinstellungen auf die vor dem Export definierten Originalwerte zurückgesetzt.

Vorbereitung des Hyper-Modells in Archicad

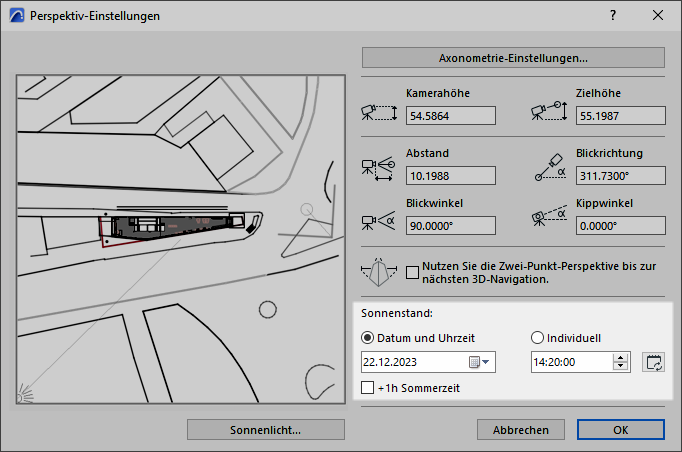

Um die richtigen Sonneneinstellungen in BIMx zu erhalten, stellen Sie sicher, dass das Hyper-Modell mit dem geografischen Standort des Projekts, der Zeitzone und dem Nordwinkel exportiert wurde. Lesen Sie mehr über die Anpassung dieser Einstellungen im ArchiCAD-Benutzerhandbuch. Die Einstellungen des Sonnenstands in den Perspektiven Einstellungen beeinflussen die Schattendarstellung in BIMx:
