VSS 40 291 - Parkieren


Prüfthema

  • Prüfung formaler Kriterien
  • Prüfung der Geometrien der Fahrgassen
  • Prüfung der Geometrien der Parkfelder
  • Prüfung der Stützenabstände

Verwendbare Modelle

  • Modelle der Disziplin Architektur





Webinar | Überprüfung von Parkierungsanlagen nach VSS

In der Aufzeichnung erfahren Sie alles zur Rolle VSS 40 291 - Anordnung und Geometrie der Parkierungsanlagen für Personenwagen und Motorräder für die Erweiterung SwissPackage für Solibri.

«building in motion» | Update der Inhalte

Im letzten Teil von unserem Referat zu den Mehrwerten vom SwissPackage stellen wir Ihnen die komplett überarbeiteten Inhalte zum Thema VSS vor.

1. Modellanforderungen

Es können alle Modelle zur Prüfung verwendet werden, die mit Standard IFC Entity modelliert und informiert sind. Dieser Standard kann auf der Website von buildingSMART eingesehen werden.



IFC Format:

  • IFC4





Modellanforderungen Parkierungsanlagen

Fahrgassen:

  • Fahrgassen müssen als Parkierung klassifiziert sein
  • Die Eigenschaft Fahrgasse muss zugewiesen sein
  • Fahrgassen können optional die Eigenschaft Einbahn enthalten



Parkfelder:

  • Parkfelder müssen als Parkierung klassifiziert sein
  • Die Art der Parkierung (Parkplatz, Besucher Parkplatz, Behinderten Parkplatz) muss zugewiesen sein
  • Die Parkfeldausrichtung (Längsparkfeld, Schrägparkfeld, Senkrechtparkfeld) muss zugewiesen sein





Modellierung in ArchiCAD

Genaue Informationen zur Modellierung in ArchiCAD finden Sie in der entsprechende Kurzhilfe:

Kurzhilfe
Mac
Win
|
AC27, AC26, AC25, SE24, SE23, SE22, Solibri
Datum: 21.06.2022
ID-Nr: 3188

2. Installation des Solibri SwissPackage

Installieren Sie das SwissPackage für Solibri mit der nachfolgenden Anleitung. Anschliessend können Sie alle Inhalte daraus nutzen, wie in der zweiten Kurzhilfe Schritt für Schritt beschrieben.

Datum: 24.09.2018
ID-Nr: 2328
Datum: 26.03.2019
ID-Nr: 2701

3. Bearbeitung in Solibri

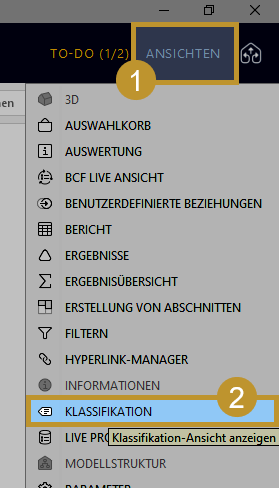

Optische Kontrolle der Klassifikationen

Nach dem Öffnen der Rolle VSS 40 291 und des zu prüfenden Modells führen Sie bitte als erstes eine optische Kontrolle der Klassifikationen durch.



Anhand dieser Kontrolle kann schon früh erkannt werden, ob die Eigenschaften in der Autorensoftware richtig zugewiesen wurde und ob diese Eigenschaften beim Export auch ins IFC geschrieben wurden.

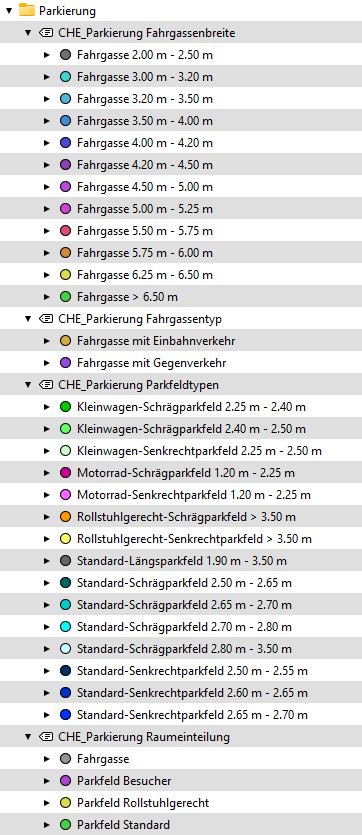

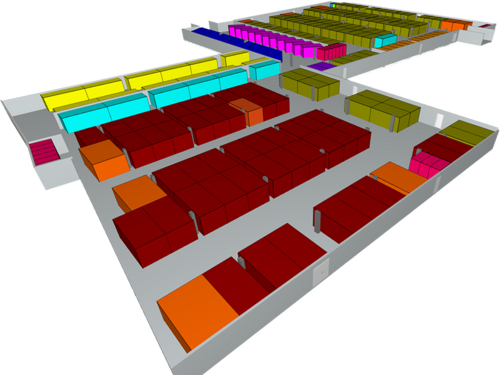

Klicken Sie dazu die Klassifikationen durch und sehen Sie sich die das 3D-Modell an. Anhand der Einfärbung der Klassifikationen können Sie schon schnell erkennen, ob Ihre Parkfelder korrekt modelliert und erkannt wurden.



Sie finden diese im Fenster Klassifikationen unter dem Ordner Parkierung.

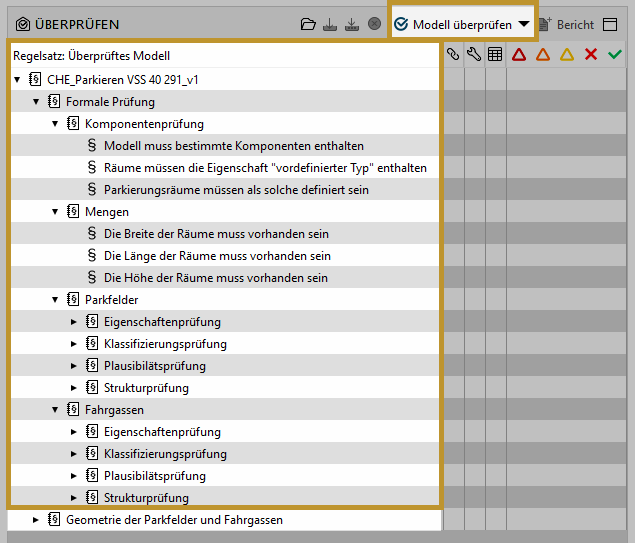

Formale Prüfung

Als Nächstes können Sie unter dem Layout Überprüfen eine erste Prüfung laufen lassen. Mit der formalen Prüfung wird das IFC geprüft, ob sämtliche benötigten Komponenten sowie Eigenschaften vorhanden sind und ob die Parkierungsräume (Parkfelder und Fahrgassen) klassifiziert werden konnten.


Ebenfalls wird geprüft, ob die Parkierungsräume korrekt modelliert wurden, die Struktur den Vorgaben entspricht und ob sich keine anderen Komponenten innerhalb der Parkierungsräume befinden.


Werden unter der formalen Prüfung keine Probleme erkannt, so ist das Modell bereit für die Prüfung der Geometrien. Falls die formale Prüfung Probleme findet, so sollten diese behoben werden, damit die geometrische Prüfung ordnungsgemäss funktioniert.

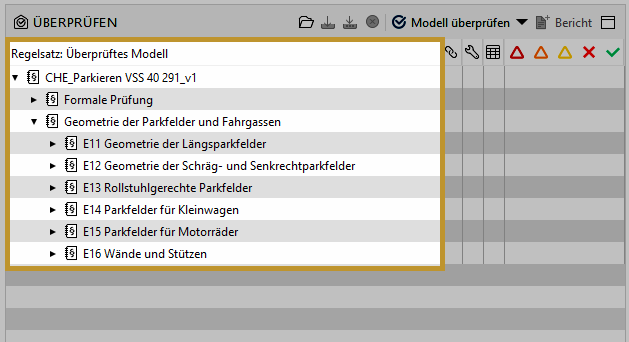

Geometrie der Parkfelder und Fahrgassen

Sind alle Probleme der formalen Prüfung eliminiert, so prüfen die Regeln unter Geometrie der Parkfelder und Fahrgassen, ob die Parkierungsräume den in den Regeln hinterlegten Parametern entsprechen.



Standardmässig sind diese Parameter so eingestelllt, dass sich diese Werte auf die in der Norm VSS 40 291 - Parkieren definierten Mindestanforderungen beziehen.



Auswertungen

Falls gewünscht, können die Parkierungsräume auch ausgewertet und die Berichte dazu als Excel-Datei exportiert werden.

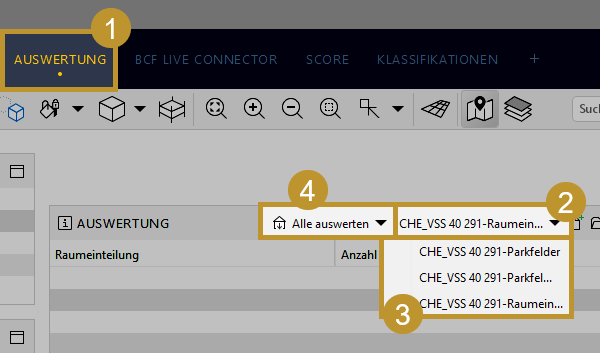

  1. Wechseln Sie dazu ins Layout Auswertung und
  2. klicken Sie auf die Auswertungsdefinitionen
  3. Wählen Sie Ihre gewünschte Auswertungsdefinition und
  4. klicken Sie anschliessend auf Alle auswerten.

Die Pakierungsräume werden nun anhand der gewählten Definition ausgewertet und Sie können diese danach

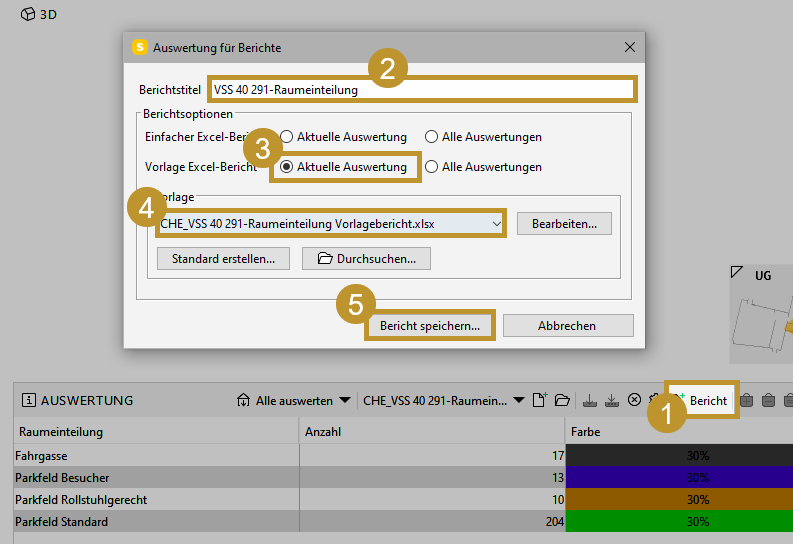

  1. mit einem Mausklick auf Berichte exportieren.
  2. einen Namen für den Bericht vergeben
  3. die aktuelle Auswertung auswählen
  4. den Vorlagenbericht wählen
  5. und die Auswertung als Excel-Datei speichern.
