VKF 15-15 Brandschutz Modellierungsrichtlinien für ArchiCAD

Weitere Informationen

BIM-Modellierungsempfehlung

VKF 15-15 Brandschutz Modellplan ArchiCAD

Um eine Plausibilitätsprüfung nach VKF 15-15 von einem digitalen Bauwerksmodell generieren zu können, müssen Sie einige Grundregeln bei der Modellierung berücksichtigen.



Hier finden Sie alle wichtigen Hinweise, welche Sie bezüglich Modellaufbau in ArchiCAD berücksichtigen müssen.

Modellaufbau in ArchiCAD

Entwickeln Sie ein Gebäudemodell in ArchiCAD mit den gängigen Modellierungs-Werkzeugen. Beachten Sie, dass das Gebäudemodell geschossweise aufgebaut wird und orientieren Sie sich beim Modellaufbau an den Grundlagen aus der BIM-Modellierungsempfehlung für ArchiCAD.

1. Eigenschaft "Brandabschnitt-Bauteil" in den Bauteilen abfüllen

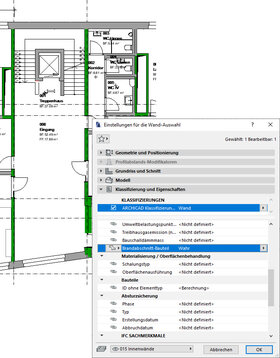

Für gewisse Regeln benötigt Solibri die Information ob Bauteile ein Brandabschnitt bilden. Diese können Sie bei Decken oder Wände unter den "Klassiifzierung und Eigenschaften" abfüllen.



Klassifizierung:

  • Wand
  • Decke



Eigenschaften:

  • Brandabschnitt-Bauteil

2. Name "Abschottungssystem" in Abschottungs-Element abfüllen

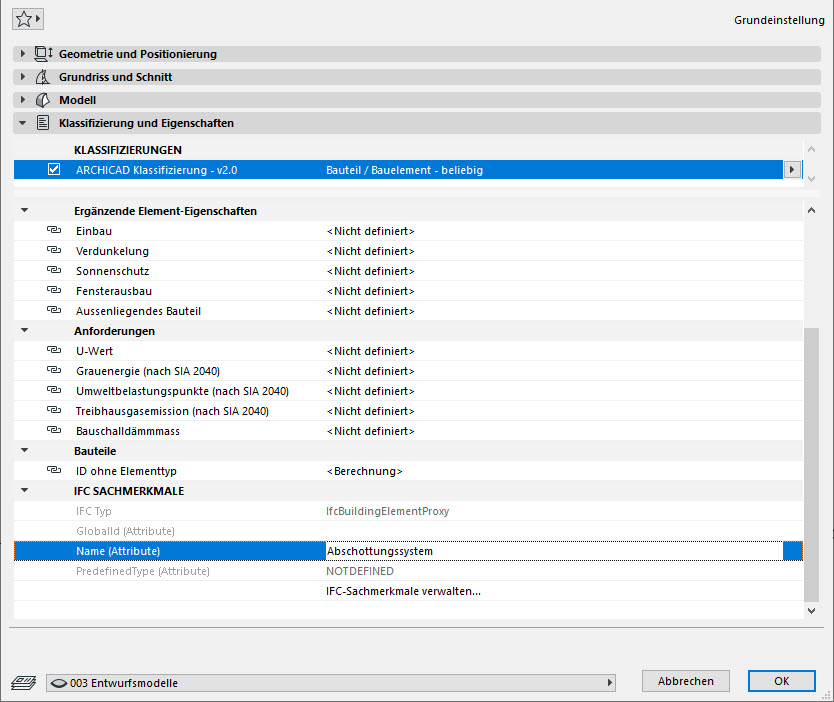

Für gewisse Regeln benötigt Solibri die Information ob gewisse Bauteile ein Abschottungssystem bilden. Dafür muss ein "Bauteil / Bauelement - beliebig" den Namen "Abschottungssystem" tragen.



Klassifizierung:

  • Bauteil / Bauelement - beliebig


Name:

  • Abschottungssystem

3. Eigenschaft "Selbstschliessend" in Türen und Fenster abfüllen

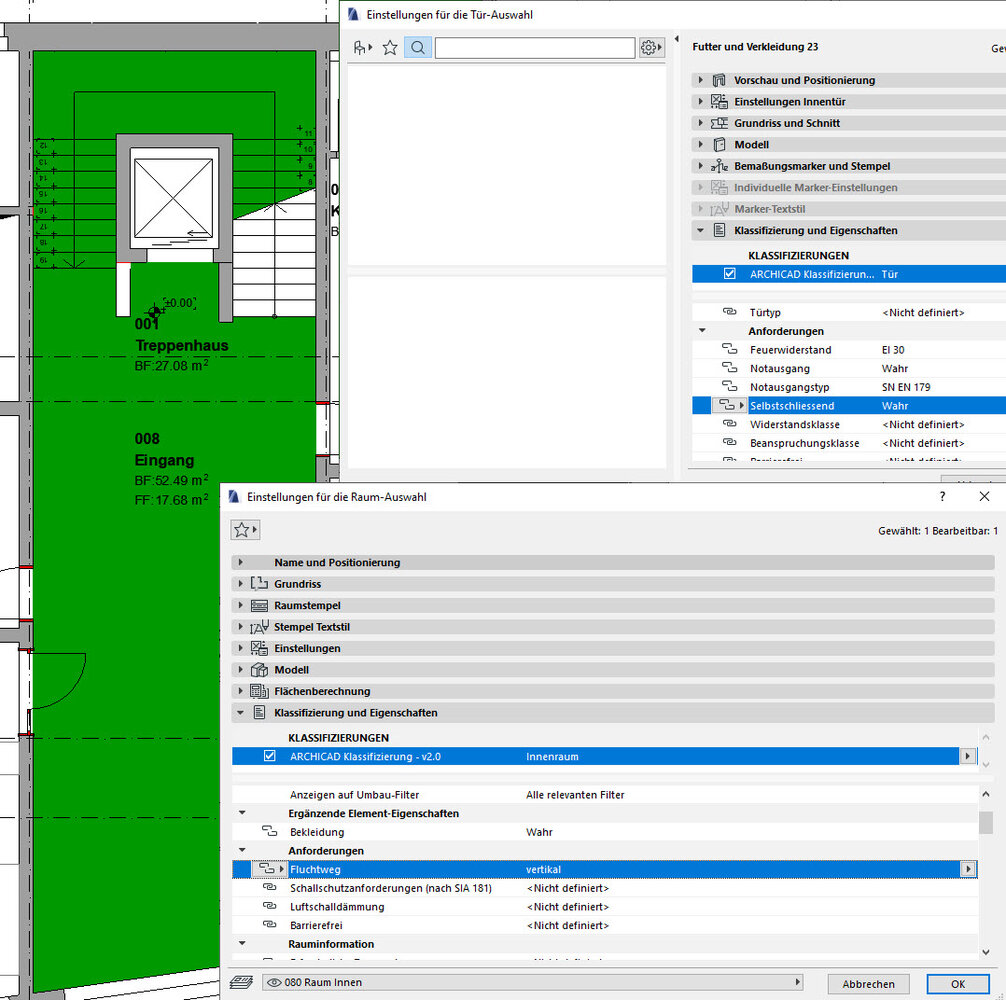

Türen oder Fenster welche einen Raum mit der Eigenschaft "Fluchtweg: vertikal" berühren, müssen die Eigenschaft "Selbstschliessend: Wahr" erfüllen.



Klassifizierung:

  • Raum
  • Tür/Fenster



Eigenschaften:

  • Fluchtweg: vertikal
  • Selbstschliessend: Wahr

4. Eigenschaft "Tragende Funktion" in Bauteile abfüllen

Alle Bauteile welche eine Tragende Funktion aufweisen müssen die Eigenschaften "Tragende Funktion" aufweisen.



Klassifizierung:

  • Beliebige



Eigenschaften:

  • Tragende Funktion

IFC-Export

Da es sich beim IFC-Export um eine Weitergabe von intelligenten 3D-Elementen handelt, sollten Sie vor dem Export ins 3D-Fenster wechseln. Nutzen Sie die folgenden Funktionen, um die Bauteile aus Ihrem Architekturmodell zu filtern, welche für ein Ausmass in Solibri benötigt werden:

Räume müssen sichtbar sein
  • Elemente in 3D filtern und schneiden: Es ist von grosser Wichtigkeit, dass die Räume unter der Option Elemente in 3D filtern und schneiden dem Modell mitgegeben werden.
  • Strukturdarstellung: Nach Komplettes Modell filtern.
  • Ebenen: Eine Ebenenkombination erstellen bei der Elemente herausgefiltert werden, welche über die 3D-Filterfunktion nicht entfernt werden konnten.
Exporteinstellungen

Erstellen Sie über den Navigator einen Ausschnitt direkt vom 3D-Fenster, nachdem die Filter korrekt gesetzt wurden. Nun können Sie über Ablage/sichern als… das Modell als IFC-Datei sichern. Wählen Sie unter Export die Option Sichtbare Elemente auf allen Geschossen, damit die zuvor definierten Filter für den Export angewendet werden und unter Übersetzer wählen Sie Solibri.



Tipp: Sie können den Ausschnitt aus dem 3D-Fenster über den Organisator in ein Publisher-Set für den IFC-Export verknüpfen, um neben den Filtern auch den Übersetzer für den IFC-Export zu sichern.
