Überlegen Sie sich vorab, wie gross das Logo auf der Wand platziert werden muss. Dann benötigen Sie zwei Bilder und ein ArchiCAD-Element (beispielsweise eine Wand) in dieser Grösse.

• Das erste Bild zeigt das Logo.
• Das zweite Bild ist für den Alpha-Kanal.
• Die Wand ist der Bild-Träger.

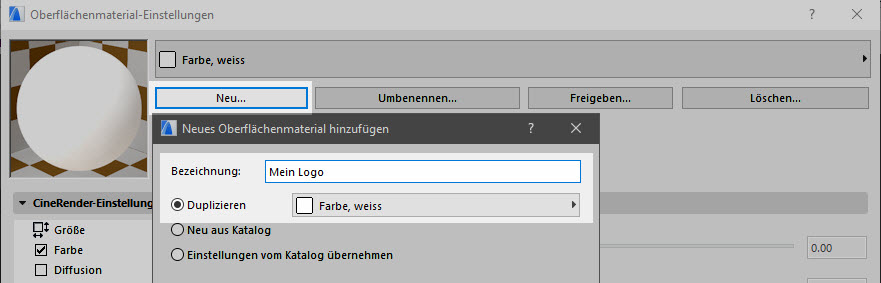

• Erstellen Sie dann ein neues Material (nehmen Sie als Grundlage eine Farbe, z. B. Farbe, weiss und duplizieren Sie diese).

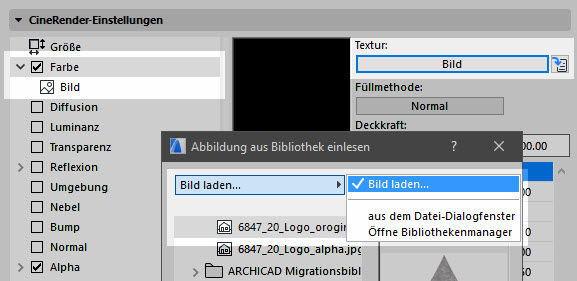

• Unter Farbe laden Sie das Bild des Logos, so wie es auf der Wand aussehen sollte. Klicken Sie dazu unter Textur auf Bild / Bild laden. Suchen Sie das Bild über das Dateidialogfenster oder wählen Sie es aus der eingebetteten Bibliothek aus, falls Sie dieses bereits geladen haben.

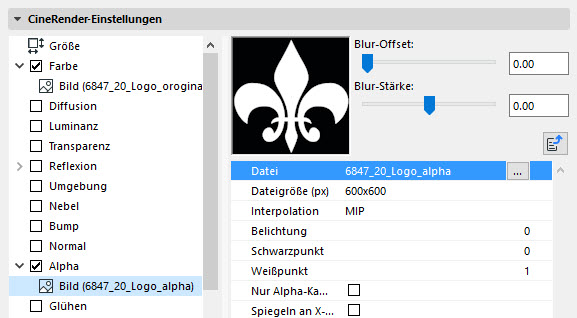

• Unter Alpha laden Sie im gleichen Vorgehen die schwarz-weiss Textur.
• Abschliessend übernehmen Sie die Einstellungen für die interne Engine, um die Effekte des Alpha-Kanals auch im 3D-Fenster zu sehen. Klicken Sie dazu auf Einstellungen anpassen... / Interne Engine aktualisieren (von CineRender).
• Bestätigen Sie dann mit OK.

Hinweis: Für Testzwecke können Sie die in diesem Beispiel verwendeten Texturen hier runterladen, um den Effekt selbst auszuprobieren. Beachten Sie, dass für andere Situationen unter Umständen eigenständig eine Alpha-Textur erstellt werden muss.

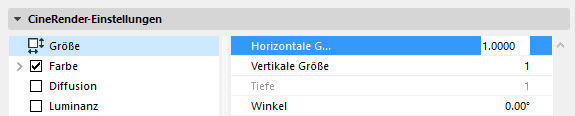

• Im Kanal Grösse prüfen Sie, dass die Materialgrösse den Massen entspricht, welche das Bild später einnehmen soll. Im Beispiel sind es 1 x 1m.

Um das Logo/Bild darzustellen, müssen Sie ein Objekt zeichnen. Zum Beispiel eine Wand.

• Zeichnen Sie eine Wand mit Stärke 0.00 und platzieren Sie diese an der gewünschten Stelle.
• Wichtig: Die Wand sollte die korrekte Grösse aufweisen (wie im Material vorhin eingestellt).

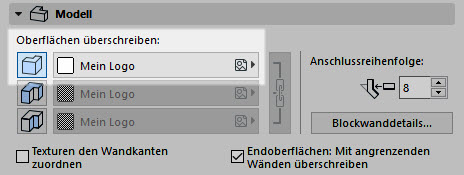

• Im Einstellungsdialog der Wand wählen Sie unter Modell: Oberflächen überschreiben. Wählen Sie an der sichtbaren Kante das neu erstellte Material.
