In den Masterlayout-Einstellungen gibt es eine Option zur automatischen Ausrichtung von Zeichnungen, welche auf Layouts mit diesem Master platziert werden. Die Optionen werden folgend erläutert.

Sie können diese Kurzhilfe auch als Video ansehen.

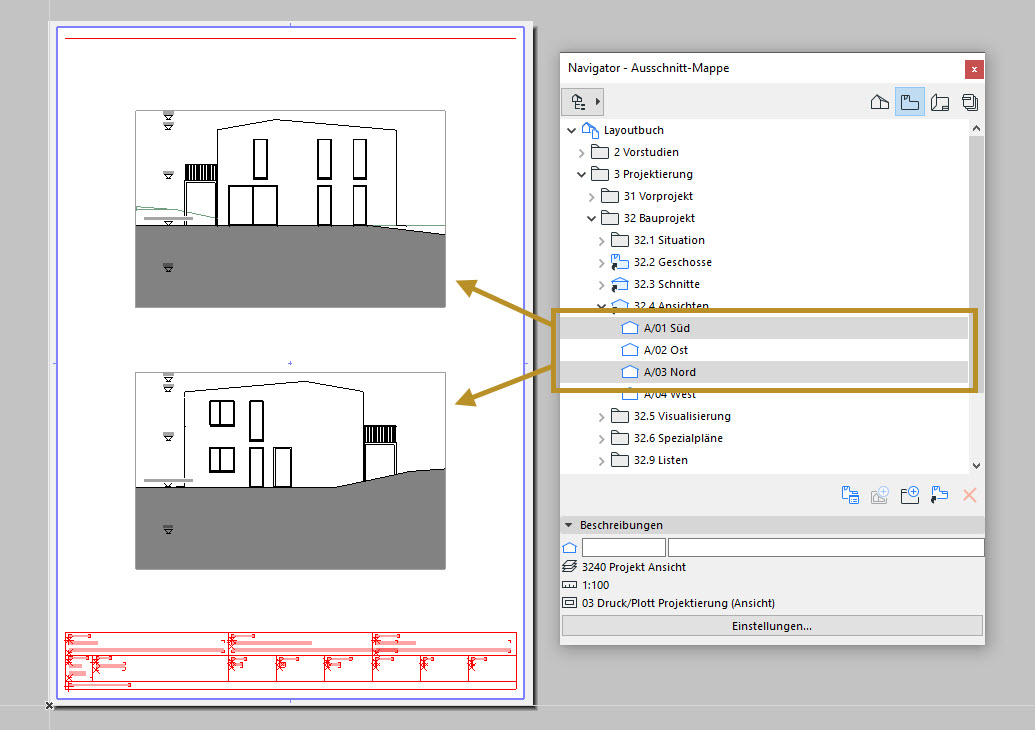

Ist das Masterlayout entsprechend voreingestellt, ziehen Sie die gewünschten Ausschnitte auf ein Layout, welches den Master verwendet und die Zeichnungen werden automatisch arrangiert. Die Einstellungen nehmen Sie wie folgt vor:

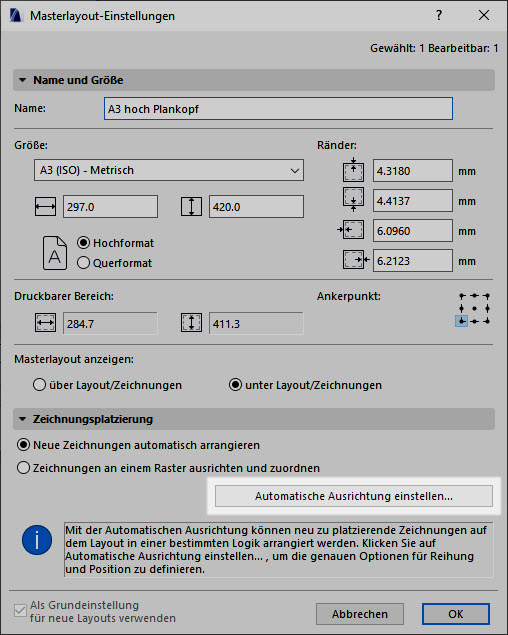

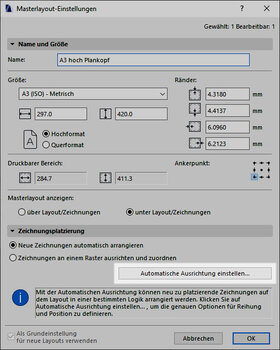

• Öffnen Sie die Einstellungen des gewünschten Masterlayouts (z. B. mit Rechtsklick auf ein Master / Masterlayout-Einstellungen).
• Im Register Zeichnungsplatzierung wählen Sie den Button Automatische Ausrichtung einstellen...

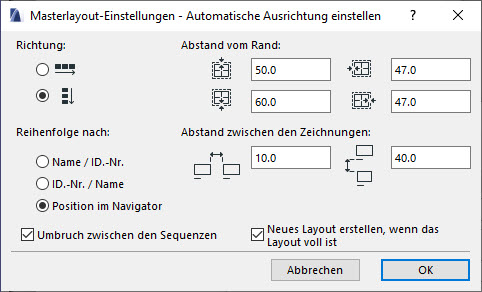

Im Pop-Up Fenster nehmen Sie folgende Einstellungen vor:

Richtung:

• Hier wird die Richtung, in der die Zeichnungen automatisch auf dem Layout platziert werden, eingestellt.
• Je nach Format (Hoch- oder Querformat) und Zeichnungsformat wählen Sie hier die entsprechende Richtung.

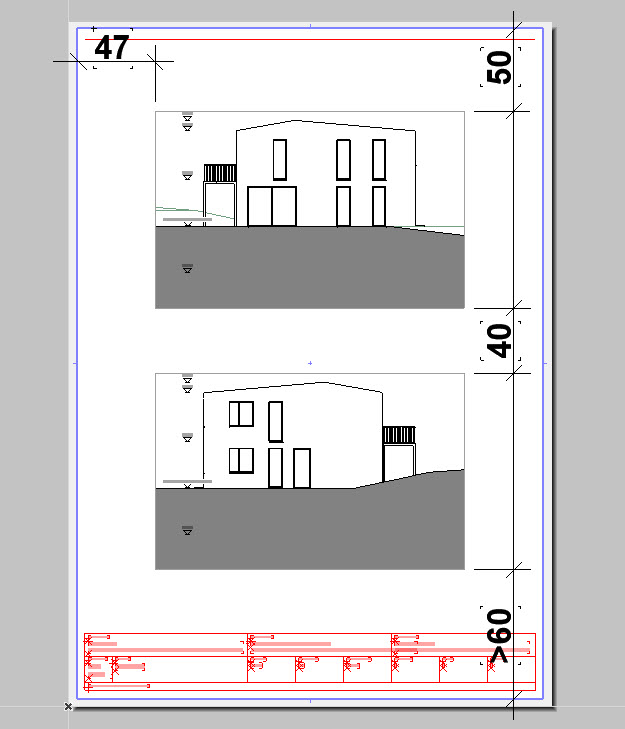

Abstand vom Rand und Abstand zwischen den Zeichnungen:

• Bestimmen Sie den Abstand von jedem Rand. Tipp: An der Position des Plankopfes muss unter Umständen ein grösserer Rand definiert werden.
• Der Abstand zwischen den Zeichnungen wird inklusive Zeichnungstitel (falls vorhanden) gemessen.

Reihenfolge nach:

• Legen Sie die Platzierungsreihenfolge fest: Alphabetisch, numerisch oder nach Navigator-Position.

Umbruch zwischen den Sequenzen:

Zeichnungen, die zu einer Gruppe gehören, wie zum Beispiel Innenansichten, werden zusammen platziert. Bei einer neuen Gruppe erfolgt ein Umbruch.

Neues Layout erstellen, wenn das Layout voll ist:

Sobald auf dem Layout kein Platz mehr vorhanden ist, werden die übrigen Zeichnungen nicht unten angehängt, sondern auf einem neuen Layout platziert.
