• Aktualisieren Sie alle Räume vor jedem IFC-Export.
• Aussenräume werden dem Modell nicht mitgegeben.
• Möblierungen oder Ausbaudetaillierungen sind dem Modell ebenfalls nicht mitzugeben.
• Konkreter Aufbau der mehrschichtigen Bauteile. Dies beinhaltet die Materialien und auch die Dicke der jeweiligen Schichten.
• Keine überlappenden Volumen im Modell.
• Es sollten keine Räume ohne Raumstempel existieren.

• Lufträume sollten ebenfalls pro Geschoss aufgebaut und nicht geschossübergreifend modelliert werden.

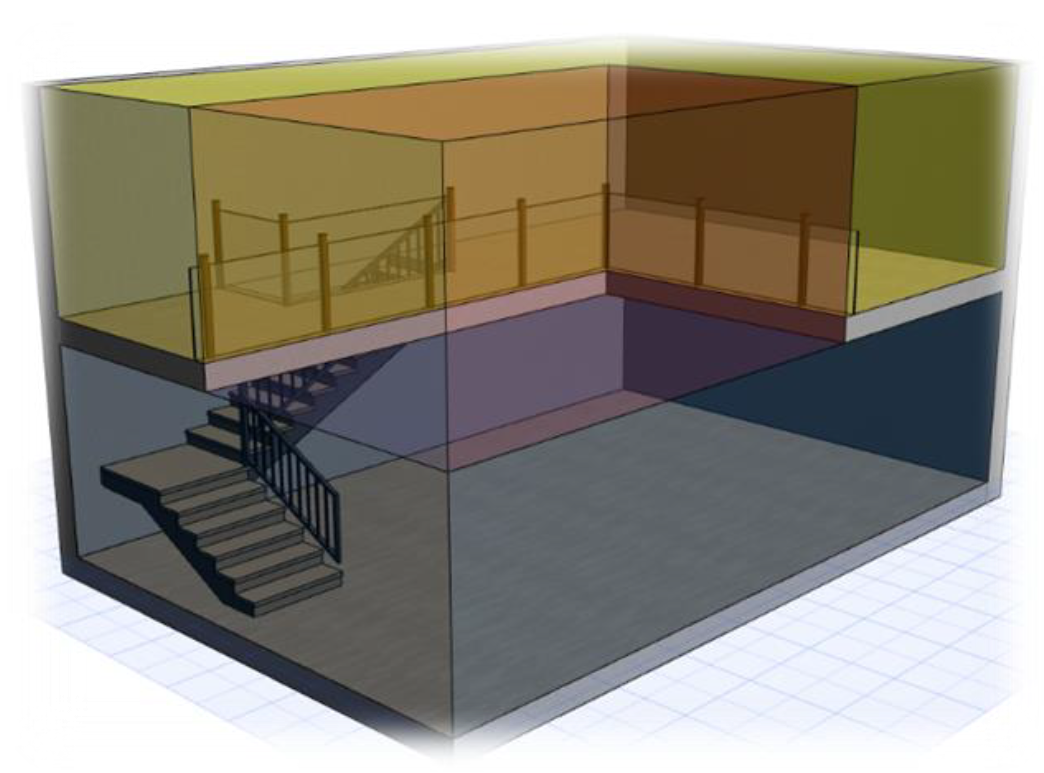

• Zusammenhängende Räume sollten die gleichen Namen haben. Beispielsweise ein Luftraum in einer Maisonette-Wohnung gemäss der nebenan stehenden Grafik.
• Pro IFC-Datei darf immer nur ein Gebäude, beziehungsweise ein Modell enthalten sein.
• Zu jeder exportierten IFC Datei müssen die zugehörigen Pläne im 2D DWG Format ebenfalls mitgeliefert werden.
• Für die Kühllastberechnung muss das Modell dem HLK-Planer genordet übergeben werden. Dies, damit relevante Faktoren, wie beispielsweise die Sonneneinstrahlung, korrekt berechnet werden können.
  ► Dies kann mittels des Vermessungspunktes zustande gebracht werden (KH «Vermessungspunkt»).

• Elemente in 3D filtern und schneiden: Es ist von grosser Wichtigkeit, dass die Räume unter der Option Elemente in 3D filtern und schneiden dem Modell mitgegeben werden. Jedoch wie bereits oben erwähnt, keine Aussenräume. Ebenso dürfen Bruttogeschossflächenräume nicht exportiert werden.

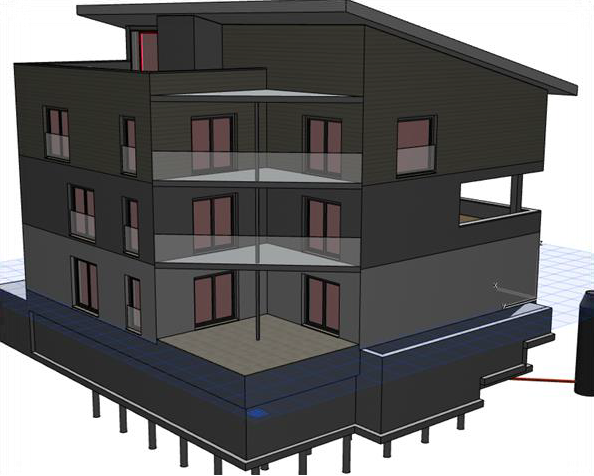

• Strukturdarstellung: Nach Komplettes Modell filtern. In der HLK-Planung werden sämtliche Elemente der Gebäudehülle benötigt, beispielsweise für die Wärmebedarfs- oder die Wärmedurchgangsberechnung.
• Ebenen: Erstellen Sie eine Ebenenkombination, bei welcher die Elemente herausgefiltert werden, welche zuvor mittels der 3D-Filterfunktion nicht entfernt werden konnten.

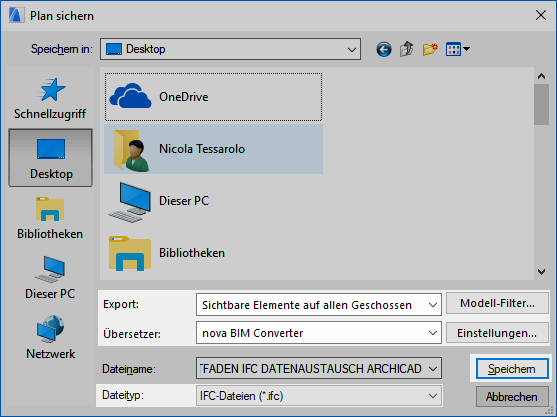

Erstellen Sie über den Navigator einen Ausschnitt direkt aus dem 3D-Fenster, nachdem die Filter korrekt gesetzt wurden. Nun können Sie über die Schaltfläche Ablage/Sichern als… das Modell als IFC-Datei sichern. Wählen Sie unter Export die Option Sichtbare Elemente auf allen Geschossen, damit die zuvor definierten Filter für den Export angewendet werden. Unter dem Auswahlmenü Übersetzer wählen Sie die Option nova BIM converter.

In den Einstellungen des Übersetzers sind insbesondere die sogenannten Geometriekonvertierungsoptionen im Register Export-Optionen zu berücksichtigen, respektive bereits optimal für eine folgende Übernahme des Modells in Plancal nova vordefiniert.

Tipp: Sie können den Ausschnitt aus dem 3D-Fenster über den Organisator in ein Publisher-Set für den IFC-Export verknüpfen, um neben den Filtern auch den Übersetzer für den IFC-Export zu sichern.
