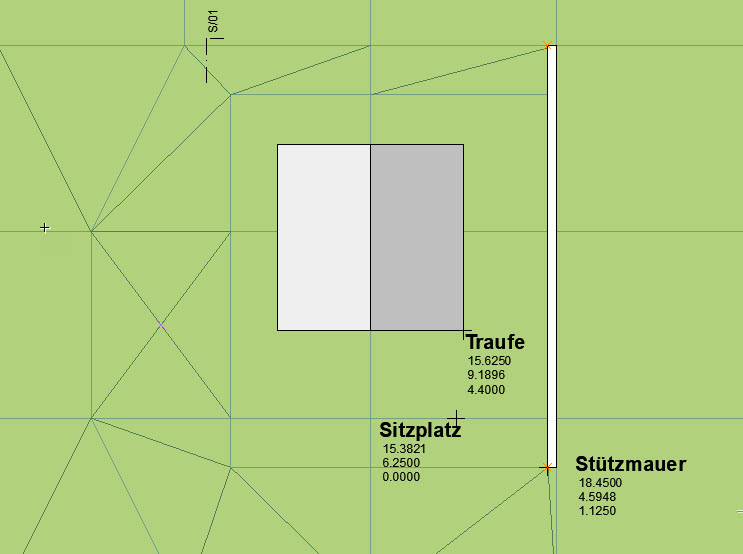

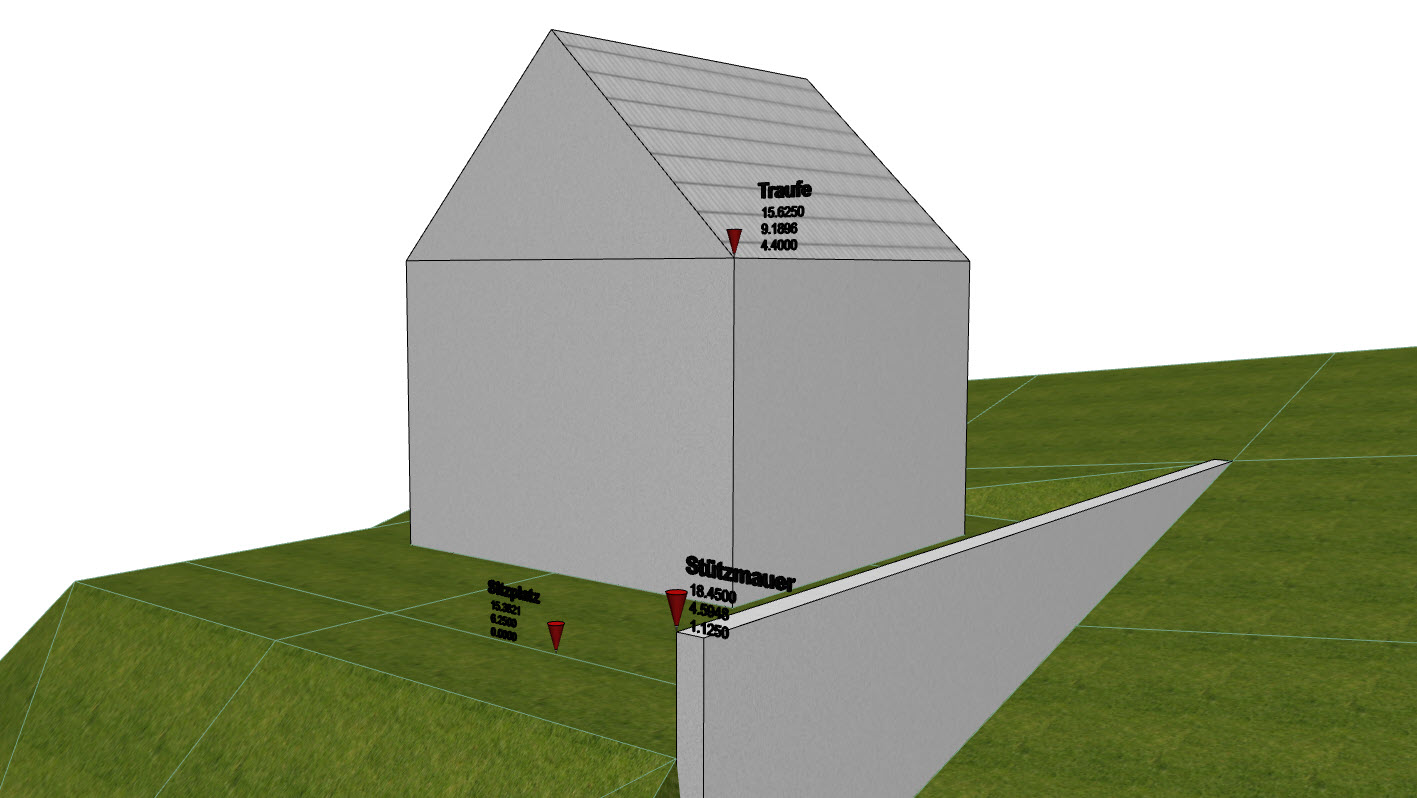

Im Objektwerkzeug steht Ihnen die Koordinaten-Bemassung zur Verfügung, welche sowohl im Grundriss als auch im 3D angezeigt werden kann. Dabei können Sie die Darstellung des Markers Ihren Wünschen entsprechend anpassen.

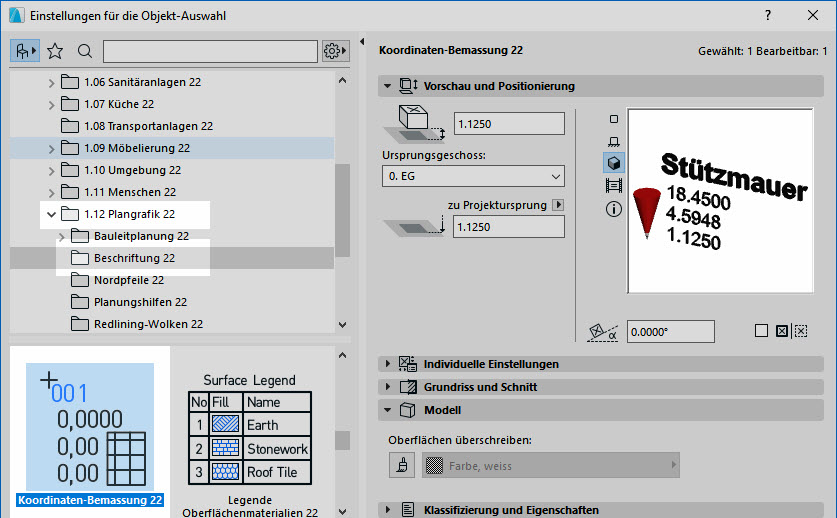

• Sie finden das Bibliothekselement im Objektwerkzeug im Ordner BIBLIOTHEKEN / 1. Objekte / 1.12 Plangrafik / Beschriftung.

Sie müssen die Schwerkraft nicht zwingend eingeschaltet haben, um Höhenkoten zu platzieren. Falls an einem Ort jedoch mehrere Elemente übereinander liegen, ist es hilfreich, sie auf das zu bemassende Element einzustellen.

Das Objekt lässt sich auf Ihre Bedürfnisse einstellen, z. B. kann...

• der Titelkopf ein-/ausgeschaltet werden.
• die Darstellung einzelner Koordinaten (X-, Y- oder Z) an oder aus sein.
• ein Präfix hinzugefügt werden, s. Abbildung rechts.
• mit den roten grafischen Hotspots eine Verschiebung des Textes vorgenommen werden bzw. grafisch die Markergrösse verändert werden.
• u. v. m.

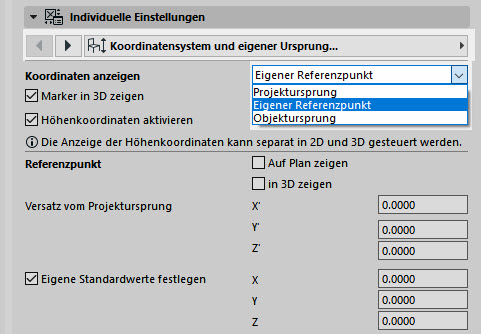

Definieren Sie, von wo das Koordinatenobjekt die Werte einsetzt. Zur Verfügung stehen:

• Projektursprung ( = ArchiCAD Projektursprung)
• Objektursprung (hier kann ein eigener / individueller Wert eingetragen werden)
• Eigener Referenzpunkt (hier kann ein Versatz zum Projektursprung definiert werden)

Hinweis:

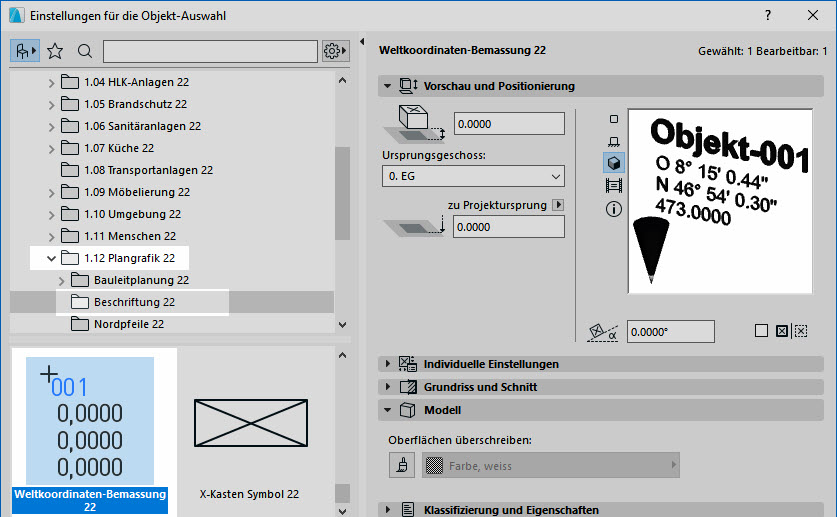

• Um die Zahlen zu verwenden, welche in der Projektlage (Verwaltung / Projekteinstellungen / Projektlage) eingetragen wurden, verwenden Sie das Bibliotheks-Element Weltkoordinaten-Bemassung.
