Höhenlinien auf Freifläche übertragen

Weitere Informationen

Zauberstab Einstellungen

Sie können ganz einfach ein eigenes Gelände erstellen und die Höhenwerte manuell zuweisen, vorausgesetzt Sie haben vom Vermesser eine DXF/DWG-Datei mit Höhenlinien in Ihr Projekt geladen oder die Höhenlinien bereits mit dem Spline-Werkzeug aufgezeichnet.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Freifläche und Freifächenwerkzeug
Neue Freiflächenpunkte
Zauberstab-Einstellungen
Z auswählen
Freiflächen-Punkthöhe

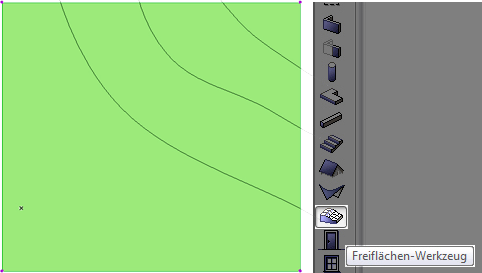

  • Aktivieren Sie die Freifläche und (!) das Freiflächen-Werkzeug.

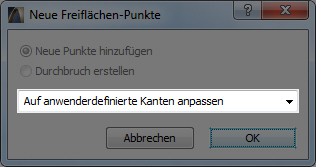

  • Klicken Sie jetzt mit dem Zauberstab (Leertaste) auf eine bestehende Höhenlinie. Das Dialogfenster Neue Freiflächen-Punkte erscheint. Wählen Sie die  Option Auf anwenderdefinierte Kanten anpassen und bestätigen Sie mit OK. Wiederholen Sie den Vorgang für alle Höhenlinien.

    Empfehlung:

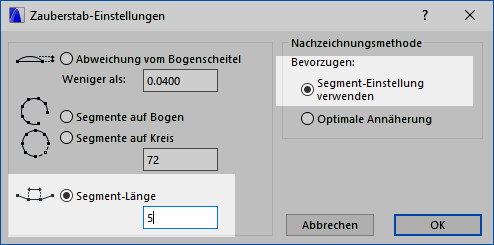

    Um die Anzahl der Höhenpunkte in regelmässigen Abständen zu erzeugen, ist es von Vorteil, wenn die Höhenkurven als Splines vorliegen. Falls die Höhenlinien "nur" als Polygonlinien vorliegen, wandeln Sie diese am besten vorgängig in Splines um, indem Sie mit dem Zauberstab und aktiviertem Spline-Werkzeug draufklicken. Sie können dann die Zauberstab-Einstellungen (Menü Optionen) auf Segmentiert und die Segment-Länge auf z. B. 5.00 m einstellen, s. Abbildung. Wenn Sie nun mit dem Zauberstab Ihre Splines anklicken, so werden Höhenpunkte in  Abständen von jeweils 5.00 m erzeugt.



  • Sie haben nun dem Freiflächenmodell die Höhenkurven zugewiesen. Schalten Sie jetzt die Ebene der 2D-Höhenlinien aus.
  • Im nächsten Schritt aktivieren Sie die Freifläche und klicken auf einen beliebigen Aktivierungspunkt der ersten Höhenkurve.
  • Die Pet-Palette öffnet sich. Klicken Sie auf das Z-Symbol. Es öffnet sich das Dialogfenster Freiflächen-Punkthöhe. Hier geben Sie die Höhe Ihrer ersten Höhenkurve an z.B. 3m und aktivieren die Option Auf alle anwenden. Mit diesem Befehl weisen Sie die Höhe allen Punkten der Kurve zu. Bestätigen Sie mit OK und wiederholen diesen Schritt für alle restlichen Höhenkurven.
  • Weisen Sie den Parzelleneckpunkten einzelne Höhenwerte zu (Option auf alle Anwenden deaktivieren)



Auf m. ü. M. umstellen
Projektlage

Tipp:

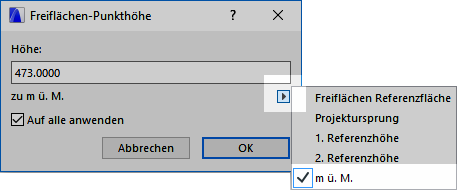

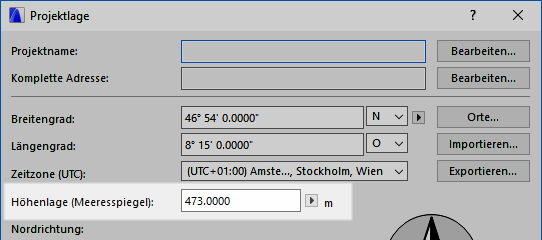

Falls Sie die Höhenwert-Angaben lieber in m. ü. M. eingeben möchten, können Sie dies mittels Klick auf den kleinen Pfeil entsprechend umstellen, s. Abbildung rechts. Beachten Sie dabei, dass der ± 0.00-Wert Ihres Projekts korrekt in m. ü. M. definiert wurde, denn dieser Wert wird nun als Ausgangswert betrachtet. Sie können die Einstellungen im Menü Verwaltung / Projekteinstellungen / Projektlage... kontrollieren und ggf. anpassen.
