Verknüpfte Revisionsmarker

Das Änderungs-Werkzeug wurde in ArchiCAD 18 neu für die Revision eingeführt. Mittels verknüpften Revisionsmarkern können nun Änderungen optisch hervorgehoben werden, welche das Lesen der Revision vereinfacht. Erfahren Sie in dieser Kurzhilfe welche Möglichkeiten Ihnen mit diesem Werkzeug zur Verfügung stehen.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Kurzhilfe

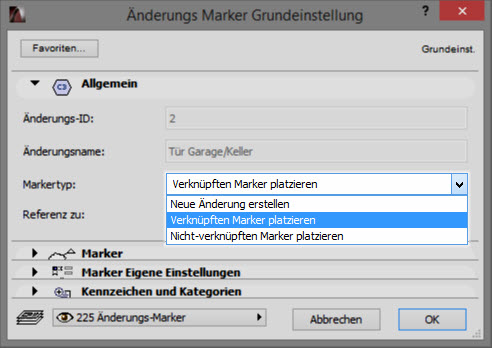

Markertyp
Markertyp

Grundsätzlich stehen Ihnen drei verschiedene Markertypen zur Verfügung, welche im Änderungs Marker Grundeinstellungs-Fenster ausgewählt werden können:

  • Neue Änderung erstellen
  • Verknüpften Marker platzieren
  • Nicht-verknüpften Marker platzieren

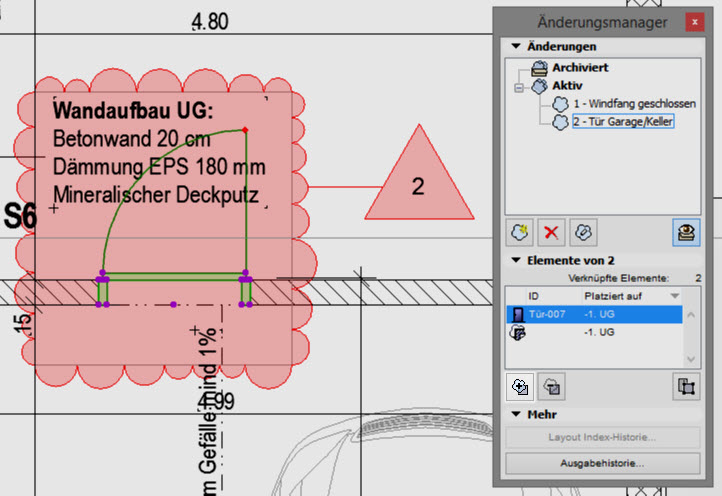

Verknüpften Marker platzieren

Verknüpfter Änderungsmarker

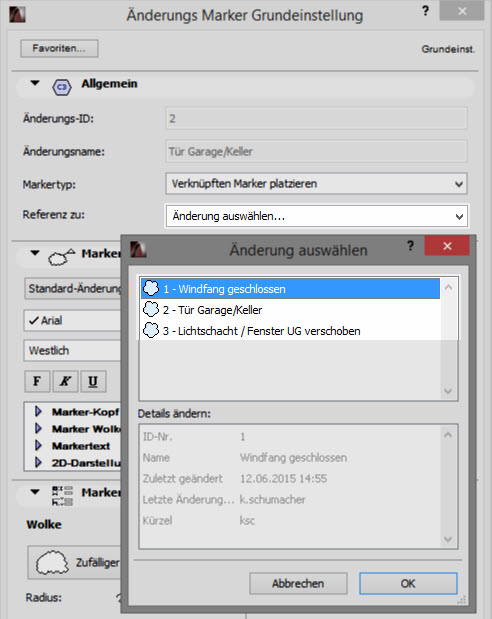

Änderung auswählen
Änderung auswählen

Öffnen Sie das Änderungs-Werkzeug und wählen Sie im Register Allgemein, bei den Markertypen, Verknüpfter Marker platzieren. Sobald diese Option ausgewählt wurde, kann die entsprechende Änderung aktiviert und zu dieser verknüpft werden. So sind jetzt nicht nur die betroffenen Elemente im Änderungsmanager vermerkt sondern werden zusätzlich mit Hilfe des Änderungs-Werkzeugs optisch besser ersichtlich.

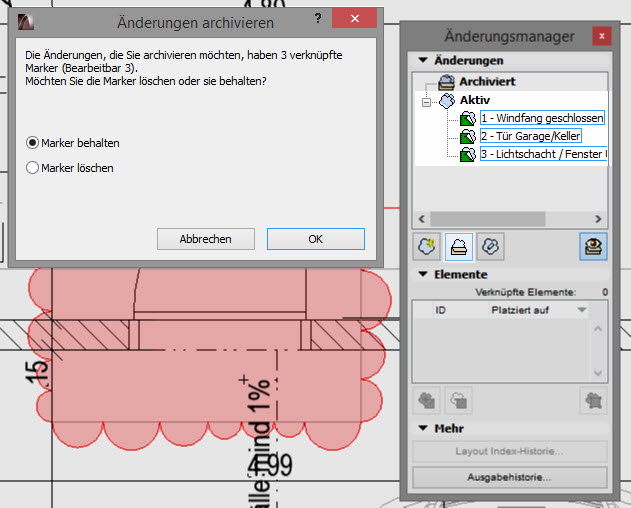

Änderungen archivieren
Änderungen archivieren

Nach der Ausgabe sollten Sie die Änderungen archivieren. In der folgenden Meldung können Sie die Marker behalten oder löschen.

Falls Sie Marker löschen wählen, werden alle verknüpften Marker zu den archivierten Änderungen gelöscht.

Farbe ändern
Farbe ändern

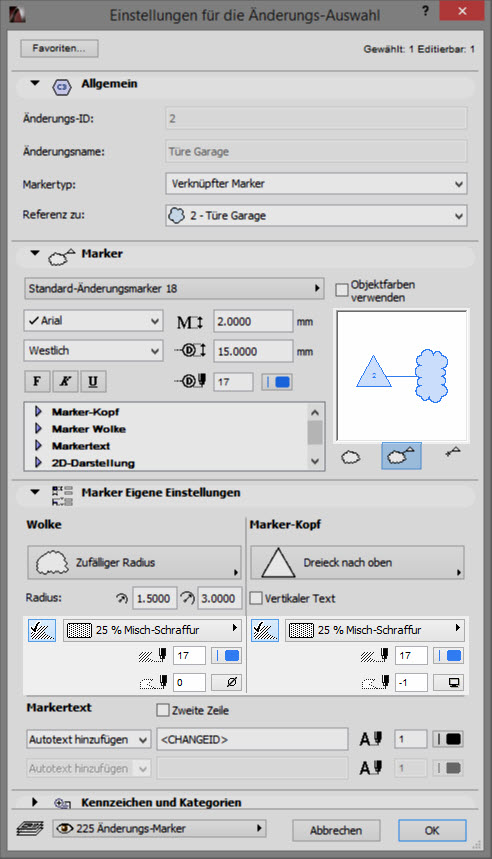

Behalten Sie die Marker, empfehlen wir Ihnen die Farbe zu ändern, um den Unterschied zu den neuen Markern hervorzuheben. Am einfachsten können Sie dies mittels dem Befehl Suchen & Aktivieren erledigen.

Marker anzeigen
Marker anzeigen

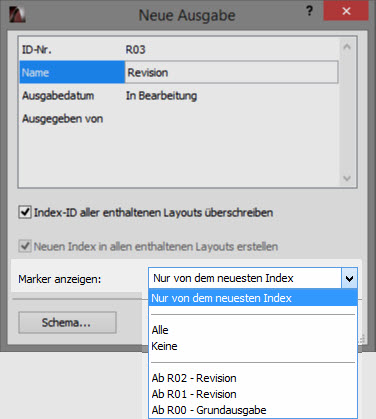

Bei einer Neuen Ausgabe können Sie entscheiden, ob und welche Marker ausgegeben werden sollen. Im Bereich Marker anzeigen stehen die folgenden Optionen zur Auswahl:

  • Nur von dem neusten Index
  • Alle
  • Keine
  • Ab definierter Ausgabe

Hinweis

Falls Sie die Marker ab einer bestimmten Ausgabe zeigen lassen wollen, denken Sie daran, dass die Präposition ab den Zeitraum bestimmt. Dazu ein Beispiel:



Im obigen Fall wurden die Revisionen mit R00 (Grundausgabe), R01, R02 & R03 bezeichnet. Nun möchte man die Marker der Revision R01 nicht sehen, jedoch sollen die Marker der Revisionen R02 & R03 dargestellt werden. Somit wählt man im Fenster Neue Ausgabe die Option Marker anzeigen: ab R01, damit die Marker der Revision R02 & R03 dargestellt werden.
