Darstellung der Schnittfläche in 3D

Hier erfahren Sie, wie Sie ab ArchiCAD 17 im 3D-Schnitt die Baustoffe der einzelnen Schichten sehen können.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Beschrieb

Einheitliche 3D-Schnittdarstellung

In ArchiCAD 17 haben Sie die Möglichkeit, im 3D-Fenster bei geschnittenen Elementen die einzelnen Schichten gemäss Baustoff-Einstellungen darzustellen. Wenn Sie jedoch ein Projekt aus einer älteren Version migrieren, ist diese Darstellung standardmässig ausgeschalten. Um die neue Darstellungsmethode nutzen zu können, gehen Sie wie folgt vor:

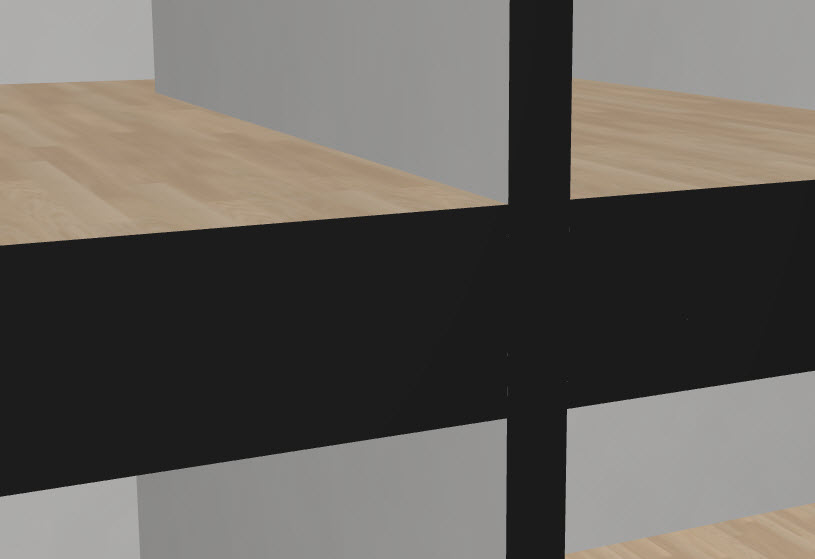

Schnittflächendarstellung

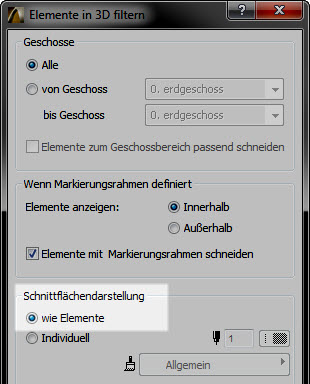

Öffnen Sie im Menü 3D den Befehl Elemente in 3D filtern und schneiden... und wählen Sie unter Schnittflächendarstellung wie Elemente.

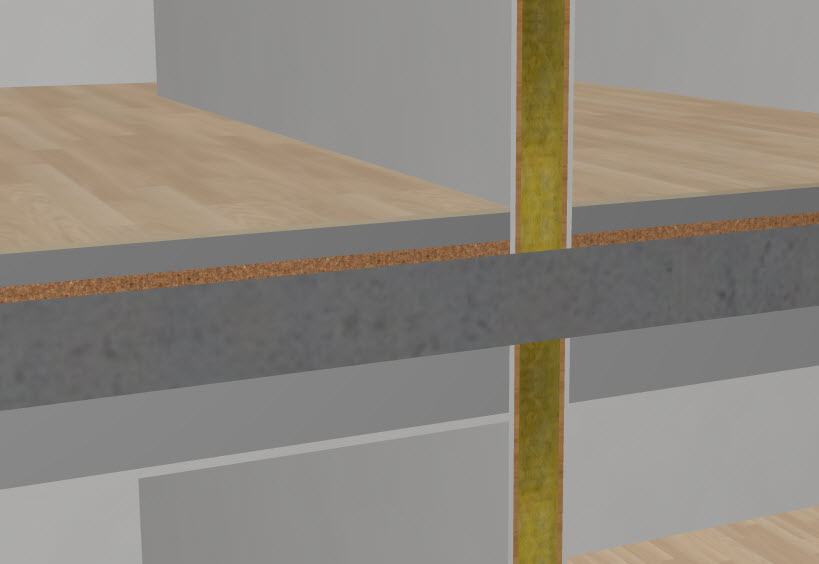

3D-Schnittdarstellung nach Baustoffen

Nachdem Sie die Einstellung vorgenommen haben, werden die Schnittflächen der Elemente mit den richtigen Materialien bzw. Baustoffen dargestellt.
