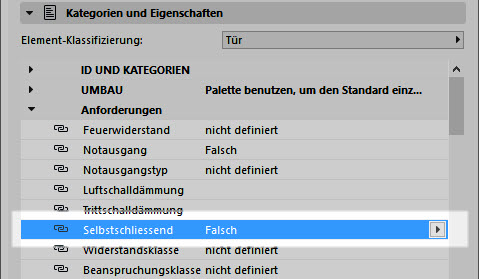

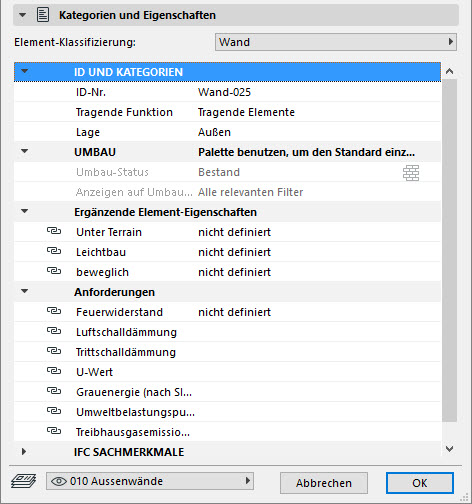

Klicken Sie im Register Kategorien und Eigenschaften der Element‐Eigenschaften (oder im Infofenster) auf die Eigenschaft in der Liste zum Bearbeiten oder Zuordnen eines Eigenschaften‐Wertes für dieses Element.

Je nach Format der Eigenschaft können Sie aus einer Liste auswählen, Text eingeben oder einfach einen Wert eingeben.

Als Hilfe zur Verwendung des richtigen Datenformats haben einige Eigenschaften eine Beschreibung (z. B. Temperatur‐Einheit), die sichtbar wird, wenn Sie mit dem Cursor auf das Element zeigen. Die Beschreibung ist im Eigenschaften‐Manager definiert.

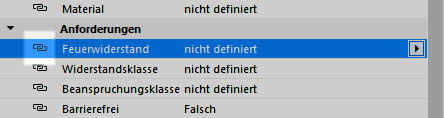

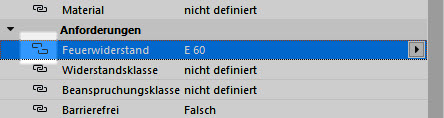

Für jede Eigenschaft gibt das Verknüpfungssymbol an, dass ihr Wert mit dem Standardwert für diese Eigenschaft verknüpft ist. Wenn Sie einen Wert in Element‐Eigenschaften überschreiben, wird seine Verknüpfung mit dem Standardwert unterbrochen. Zur erneuten Verknüpfung und Wiederherstellung des Standardwerts klicken Sie auf das Verknüpfungssymbol.

Anmerkung:

Standardwerte sind im Eigenschaften‐Manager definiert. Wenn Sie den Standardwert einer Eigenschaft im Eigenschaften‐Manager bearbeiten, werden alle Eigenschaften‐Werte auf der Element‐Stufe entsprechend aktualisiert.

Tipp:
Um einen bestimmten Eigenschaftwert im Modell zu finden verwenden Sie Suchen & aktivieren, um alle Elemente zu finden, für die der Standardwert der Eigenschaft (oder alternativ ein individueller Wert) zugeordnet wurde.

Verwenden Sie die Element‐Auswertung als einen bequemen Weg zum Bearbeiten der Eigenschaften‐Werte für eine Gruppe von Elementen. Fügen Sie in den Schemaeinstellungen der Auswertung die Eigenschaften hinzu, die Sie bearbeiten möchten (z. B. die Feuerwiderstandsklasse).

Sie können diesen Workflow auch als Video ansehen.

Im Entwurfsprozess verwenden nicht alle Projektbeteiligten CAD‐ oder BIM‐Werkzeuge. Dennoch tragen sie spezifische BIM‐Daten zum Projekt bei wie etwa die Werte von Element‐Eigenschaften. Es ist somit wichtig, dass ArchiCAD in der Lage ist, auf Daten von einer externen Quelle zuzugreifen und diese zu be‐ oder verarbeiten.

Der Befehl Eigenschaftenwerte in Elemente importieren… (Menü Ablage / Externe Daten / Element-Eigenschaften) ist eine einfache halbautomatische Funktion zum Importieren von Daten aus einem Excel‐Arbeitsblatt in die entsprechenden Felder für die ArchiCAD-Eigenschaftswerte. Mit dieser Funktion können ArchiCAD-Anwender die aufwendige und fehleranfällige manuelle Eingabe von solchen externen Daten eliminieren.

Zur Definition der aus ArchiCAD zu exportierenden Daten verwenden Sie für jeden Beteiligten ein eigenes Auswertungsschema, das die erforderlichen Eigenschaften enthält. Wenn diese Daten später als Excel‐Arbeitsblatt zurückgeschickt werden, können Sie die eingehenden Daten nach individuellen Eigenschaften filtern; hierzu verwenden Sie ein Dialogfenster, das nicht nur die Datenstruktur der Excel‐Ausgangsdatei widerspiegelt, sondern auch Rückmeldungen zu möglichen Fehlern liefert.

Behalten Sie die gespeicherten Eigenschaftswerte im Excel‐Format als Archiv einer spezifischen Phase des Projekts bei mit der Option, jederzeit wieder zu diesen Werten zurückzukehren.

Dies ergänzt die bestehende Datenexport‐Funktionalität, bei der Benutzer Daten aus jeder beliebigen interaktiven Auswertung im Excel‐Format sichern. Die beiden Arbeitsabläufe zusammen ergänzen den erforderlichen Datenaustausch‐Kreislauf und bilden die Basis für einen realen BIM‐Arbeitsablauf.

Vorgehen anhand eines Beispiels:

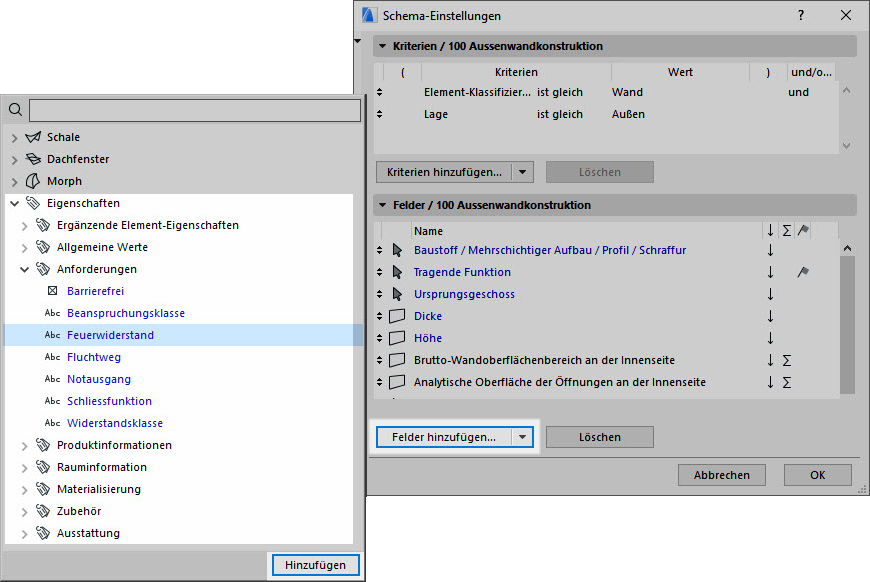

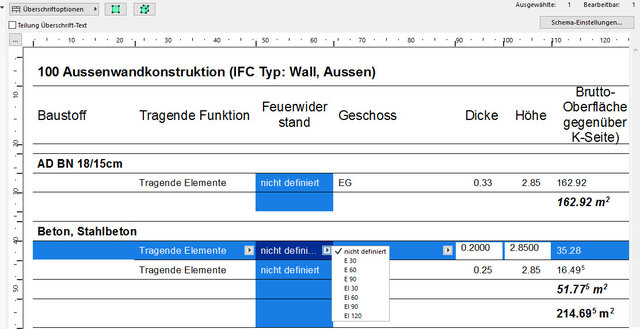

Einer Auswertung wurde die Eigenschaft Feuerwiderstand hinzugefügt. Um die Werte nicht Zeile für Zeile in ArchiCAD abfüllen zu müssen, soll die Liste exportiert und in Excel bearbeitet werden.

• Gehen Sie ins Menü Ablage / Externe Daten / Element-Eigenschaften / Eigenschaftenwerte aus Liste exportieren…  und wählen Sie die gewünschte Auswertung aus.
  Tipp: Falls gewünscht Haken setzen Datei nach Sichern öffnen.

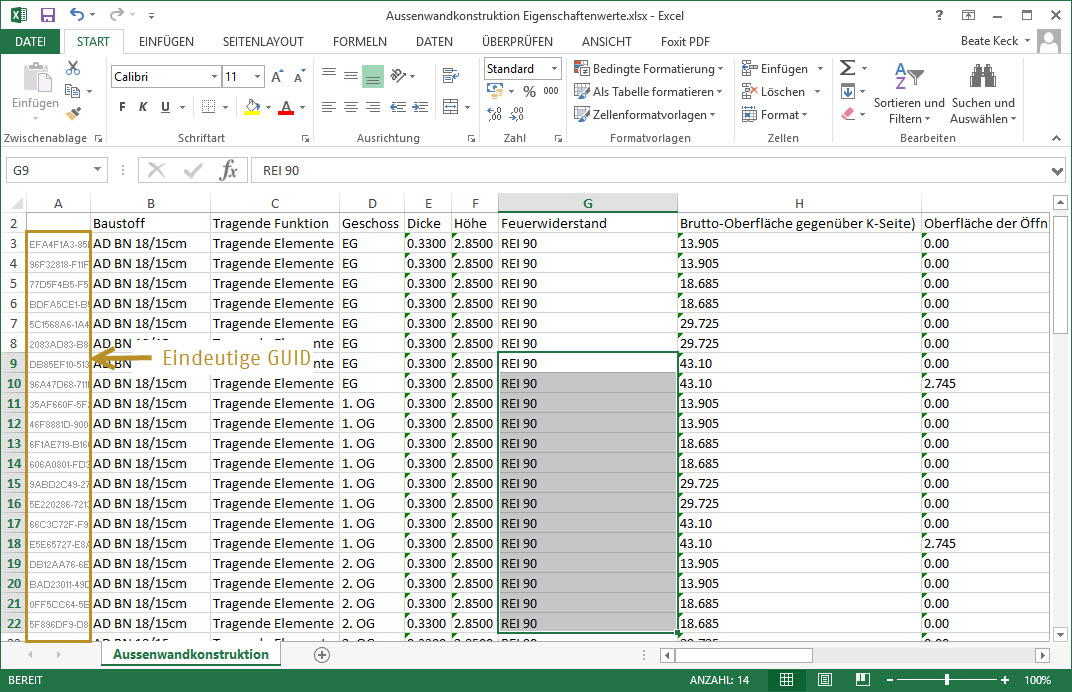

• Die Liste kann jetzt im Excel geöffnet werden. Jedes Element hat eine eindeutige GUID. Die Eigenschaften-Werte lassen sich jetzt komfortabel eintragen, im Beispiel der Feuerwiderstand. Speichern Sie anschliessend.
• Gehen Sie in ArchiCAD ins Menü Ablage / Externe Daten / Element-Eigenschaften / Eigenschaftenwerte in Elemente importieren… ArchiCAD überprüft, ob die eingetragenen Werte zulässig sind.
• Es erscheint eine Vorauswahl, die gewünschten Spalten (z. B. Feuerwiderstand) lassen sich hier auswählen und importieren.
• ArchiCAD liefert eine Rückmeldung, wenn der Import erfolgreich war.

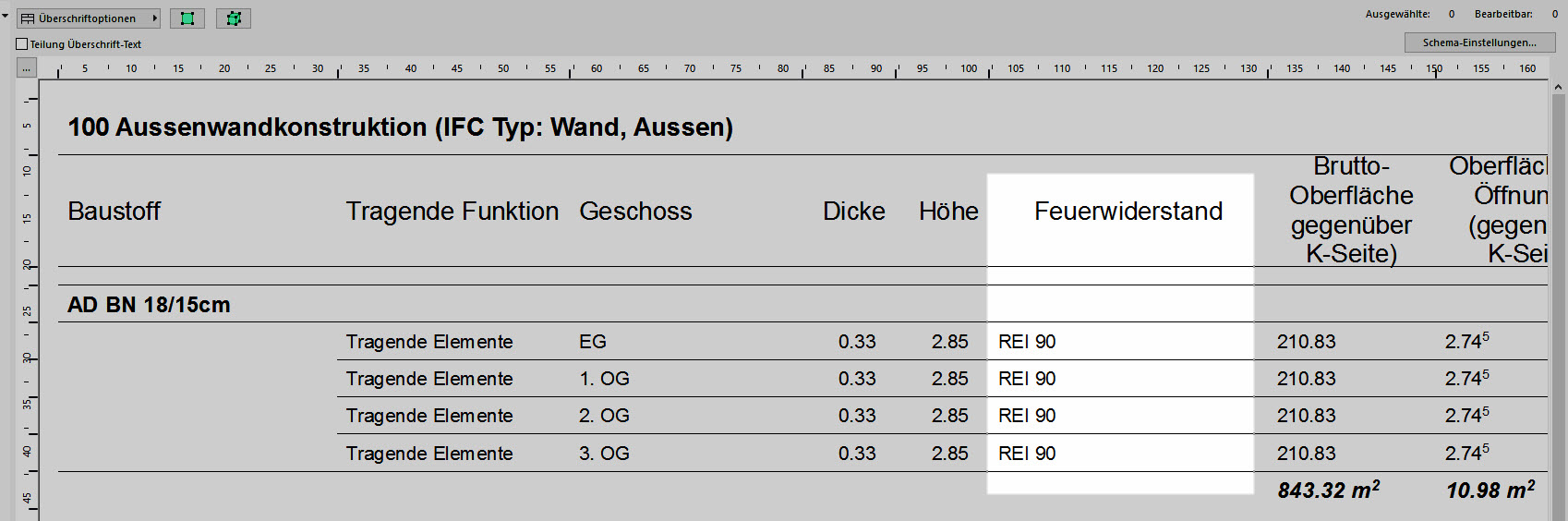

• Die in Excel eingetragenen Eigenschaften wurden den ArchiCAD-Elementen hinzugefügt und werden auch entsprechend aufgelistet.

Folgende Fehler können auftreten:

• Falsches Datenformat (wenn z. B. die eingegebenen Daten nicht den definierten Optionen der Eigenschaft in einem Optionen-Set entsprechen).
• Daten fehlen (Zelle zeigt "fehlt" in roter Schrift).
• Eigenschaft ist für dieses Element nicht verfügbar (Zelle zeigt rote Linie).
• Das zur Eigenschaft gehörende Modellelement ist nicht verfügbar (liegt auf gesperrter Ebene, ist Teil eines Hotlinks, ist im TeamWork nicht reserviert oder wurde gelöscht).

Zur Fortsetzung können Sie entweder die Auswahl der problematischen Eigenschaften deaktiveren, dann werden die Werte jedoch komplett übersprungen. Besser ist es, die Daten zu korrigieren:

• Klicken Sie auf Report sichern...
• Setzen Sie wieder den Haken Datei nach Sichern öffnen, um die Excel-Datei gleich zu öffnen.
• Korrigieren Sie dann die fehlerhaften Daten, welche hervorgehoben sind. Sie können Daten hinzufügen, löschen oder korrigieren.
• Im Register Legende finden Sie weitere Informationen zum Verständnis der Fehler.
• Speichern Sie das Dokument und gehen Sie zurück ins ArchiCAD.
• Hier können Sie im Import-Fenster auf Suchen... klicken und das korrigierte Excel-File auswählen. Alternativ suchen Sie die Datei über Ablage / Externe Daten / Element-Eigenschaften / Eigenschaftenwerte in Elemente importieren.

• Der Eigenschaften‐Manager... befindet sich im Menü Verwaltung
• Verwendung zum Erstellen und Verwalten der Gruppen von Eigenschaften
• Verwendung zum Anpassen der Verfügbarkeit für die verschiedenen Element‐Klassifizierungen

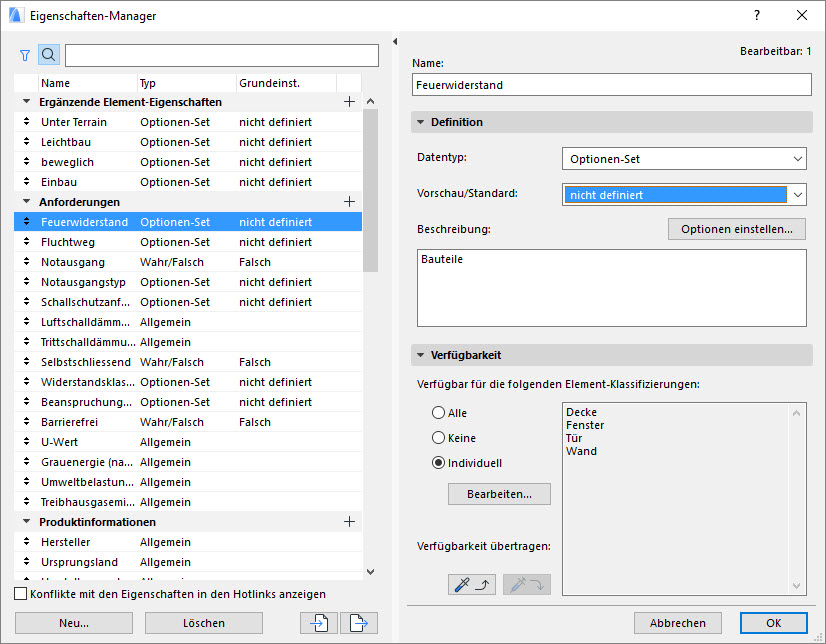

Standardmässig werden auf der linken Seite des Eigenschaften‐Managers alle im Projekt verfügbaren Eigenschaften aufgelistet. Zum Eingrenzen der angezeigten Eigenschaften verwenden Sie die Symbole Suchen und Filtern oben in der Liste:

Suche im Namen von Eigenschaften:
Klicken Sie auf das Such‐Symbol und beginnen Sie mit der Eingabe von Text im Suchfeld. Alle Eigenschaften‐ und Gruppennamen, die diesen Suchbegriff enthalten, werden angezeigt. Zum erneuten Anzeigen der vollständigen Liste von Eigenschaften löschen Sie den Text aus dem Suchfeld.

Nach Element‐Klassifizierung filtern:
Klicken Sie auf das Filter‐Symbol und wählen Sie anschliessend eine Element‐Klassifizierung in dem Popup aus. Auf diese Weise werden nur die Eigenschaften der ausgewählten Klassifizierung aufgelistet. Zum erneuten Anzeigen der vollständigen Liste wählen Sie Alle Element‐Klassifizierungen in der Filterliste aus.

• Gehen Sie ins Menü Verwaltung / Eigenschaften‐Manager...
• Führen Sie eine der folgenden Aktionen aus:

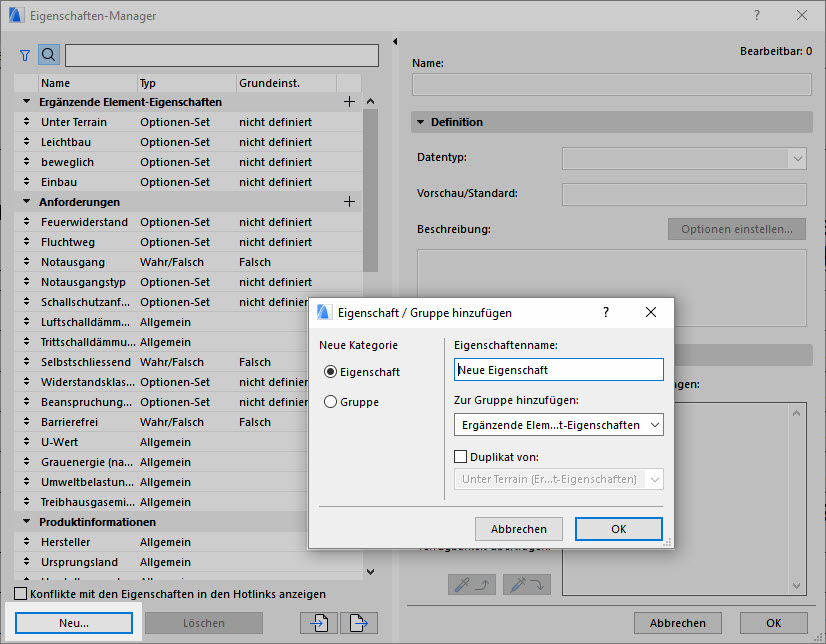

  • Klicken Sie am unteren Rand des Dialogfensters auf die Schaltfläche Neu
  • Klicken Sie auf das Plus‐Zeichen rechts eines beliebigen Gruppennamens
• Im Dialogfenster Eigenschaft/Gruppe hinzufügen wählen Sie Eigenschaft oder Gruppe aus und geben Sie einen Namen ein.
• Zu Gruppe hinzufügen: Für eine neue Eigenschaft wählen Sie die Gruppe aus, in der sie platziert werden soll. Markieren Sie optional Duplikat von, um die Werte einer vorhandenen Eigenschaft oder Gruppe aus der Dropdown‐Liste unter einem neuen Namen zu duplizieren.
• Klicken Sie auf OK.

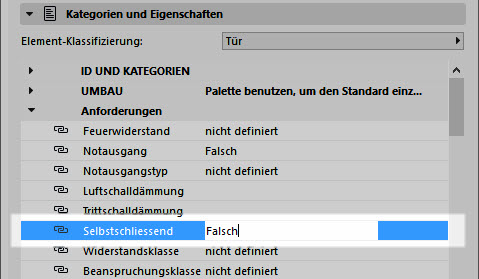

Jede Eigenschaft hat einen Datentyp. Der Datentyp bestimmt das Format der Werte, die dieser Eigenschaft (im Werkzeug / Infofenster) zugeordnet werden können. Um den Datentyp festzulegen, aktivieren Sie eine Eigenschaft auf der linken Seite des Eigenschaften‐Managers und wählen auf der rechten Seite einen der folgenden Datentypen aus:

• Allgemein: Kann ein beliebiger Text oder eine Zahl sein (z. B. für die Eigenschaft Hersteller)
• Ganzzahl: Eine ganze Zahl
• Nummer: Eine beliebige in Dezimalstellen ausgedrückte Zahl (z. B. für die Eigenschaft Preis). Die Anzahl der angezeigten Dezimalstellen wird im Menü Verwaltung / Grundeinstellungen / Arbeitseinheit festgelegt.
• Markierungenliste: Kann eine Markierung oder eine Reihe von Markierungen sein (z. B. Gebäude A, Geschoss 2, Allgemeine Verwendung, Kitchenette)

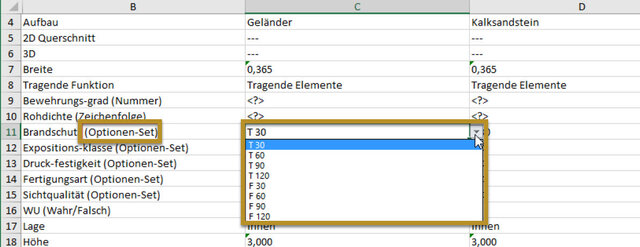

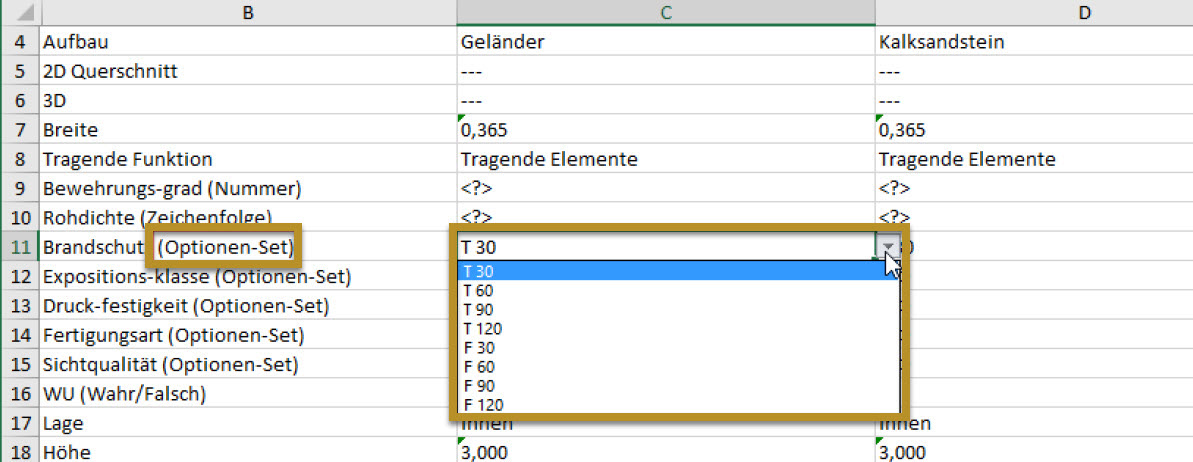

• Optionen‐Set: Bietet ein festes Set von Optionen (z. B. für die Eigenschaft Feuerwiderstandsdauer)
• Wahr/Falsch: (z. B. für die Eigenschaft Barrierefrei)

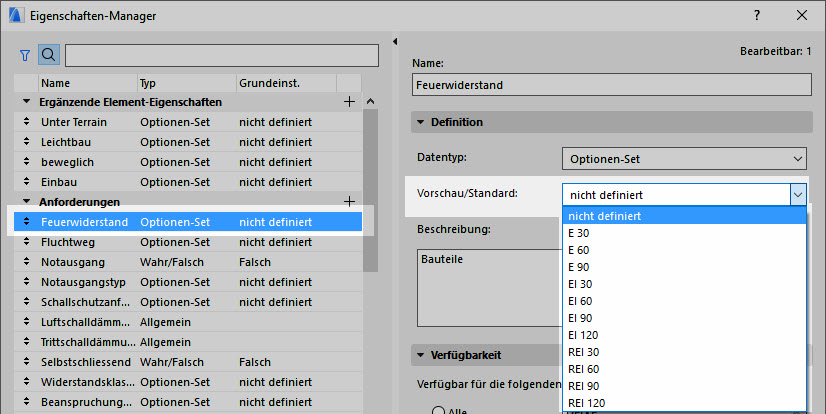

Geben Sie bei Bedarf einen Standardwert ein oder bearbeiten Sie ihn für diese Eigenschaft.

Hinweis: Wenn Sie den Standardwert einer Eigenschaft im Eigenschaften‐Manager bearbeiten, werden alle Eigenschaften‐Werte auf der Element‐Stufe entsprechend aktualisiert.

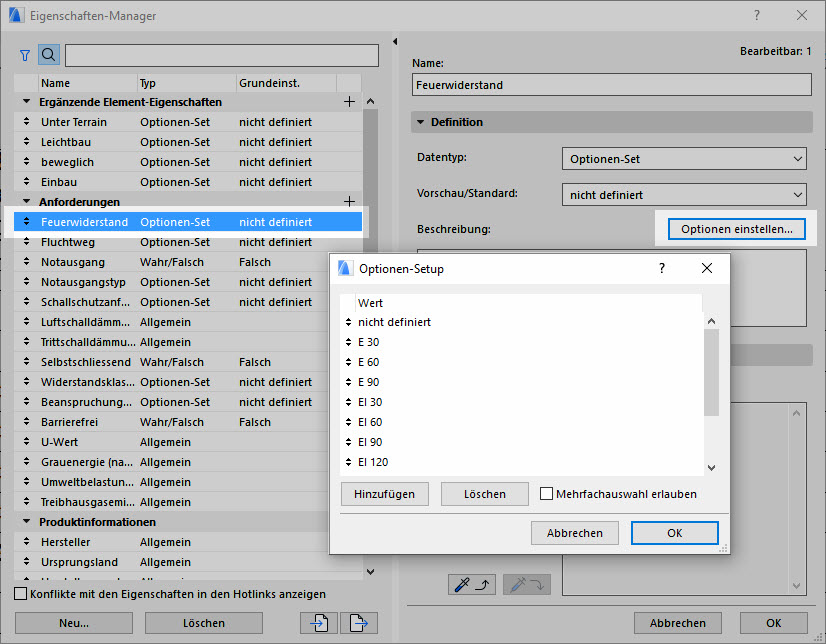

Diese Schaltfläche ist nur aktiv, wenn der Datentyp Optionen‐Set lautet. Klicken Sie, um das Dialogfenster Optionen‐Set zu öffnen. Verwenden Sie es zum Auflisten eines Sets spezifischer Werte, unter denen der Benutzer wählen kann. Es stehen Buttons zum Hinzufügen und Löschen zur Verfügung. Falls Mehrfachwahl erlaubt sein soll, aktivieren Sie die Checkbox.

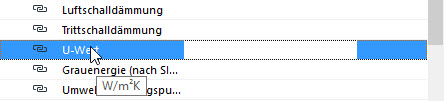

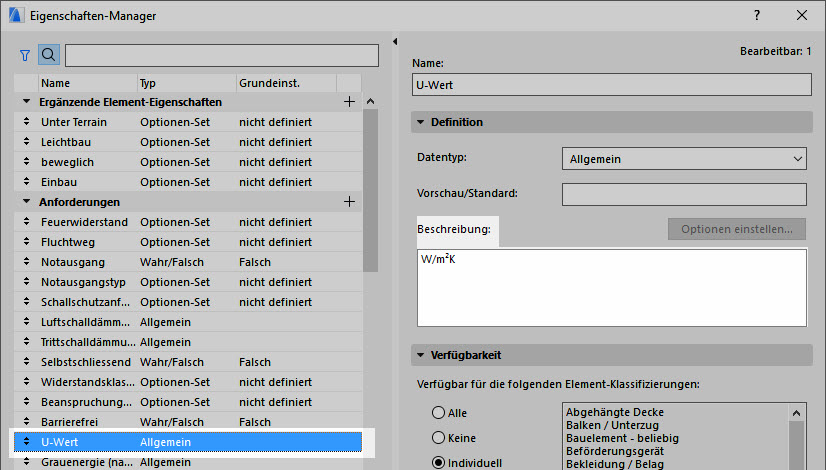

Geben Sie optional hier eine weitere Information ein als Anleitung oder Erläuterung für den Benutzer beim Zuordnen eines Wertes.

Beispiel:
Empfehlungen zum Format oder der Masseinheit "Minuten" für die Eigenschaft Feuerwiderstandsdauer oder “W/m2K” für den U-Wert. In Element‐Eigenschaften ist diese Beschreibung sichtbar, wenn Sie mit dem Cursor auf den Eigenschaftsnamen zeigen.

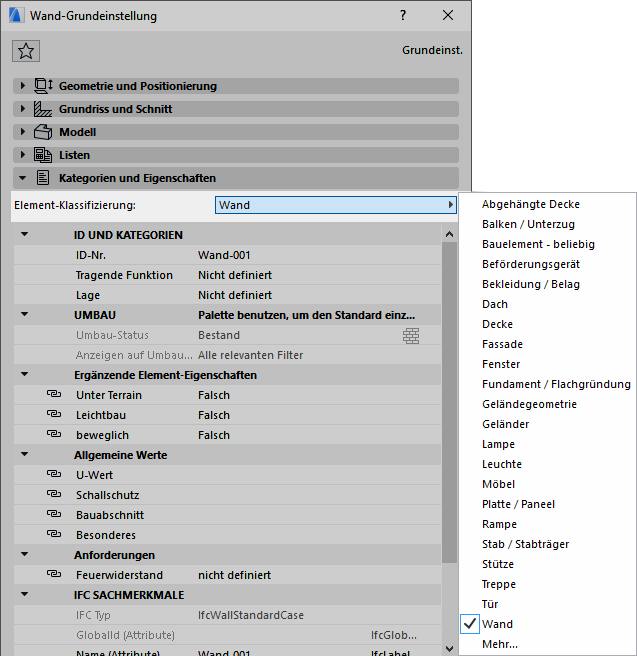

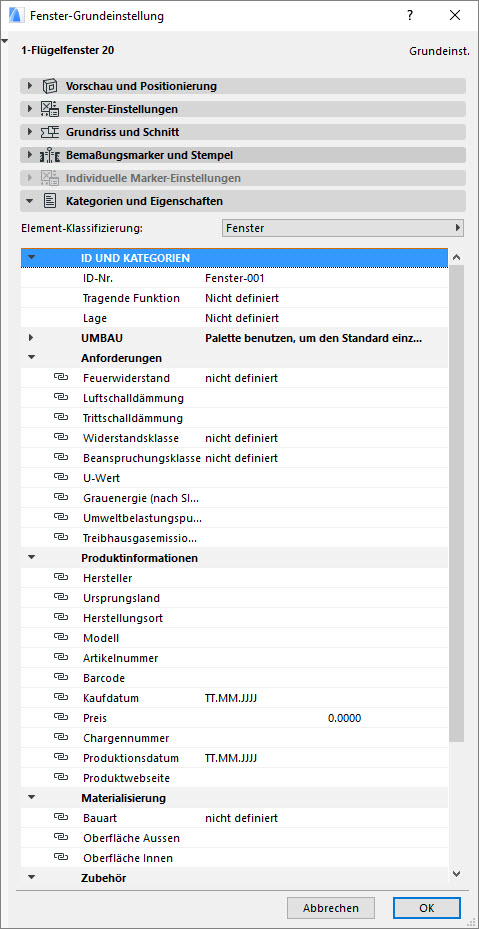

Die im Einstellungsdialog des Elements verfügbaren Eigenschaften hängen von der Element‐Klassifizierung ab. Definieren Sie hier, welche Eigenschaften zu der Element‐Klassifizierung gehören. Für die auf der linken Seite ausgewählten Eigenschaften oder Gruppen wählen Sie auf der rechten Seite Element‐Klassifizierungen aus. Beim Festlegen der Verfügbarkeit können Sie eine Multi‐Auswahl einer beliebigen Gruppe von Eigenschaften aus der Liste auf der linken Seite treffen. Wenn Sie eine Gruppe auswählen, wird die Verfügbarkeits‐Definition auf alle Eigenschaften in dieser Gruppe angewendet.

Verfügbarkeits‐Einstellungen:

• Alle: Die auf der linken Seite ausgewählten Gruppen oder Eigenschaften stehen in den Einstellungsdialogen aller 3D‐Elemente zur Verfügung (unabhängig von ihrer Element‐Klassifizierung)
• Keine: Die auf der linken Seite ausgewählten Gruppen oder Eigenschaften stehen für keine Elemente in dem Projekt zur Verfügung. (Sie können bestimmte Eigenschaften auf Keine setzen, wenn das aktuelle Projekt diese Eigenschaften nicht verwendet, und sie dennoch in anderen Phasen desselben Projekts verwendet werden sollen, z. B. in einer Vorlage).

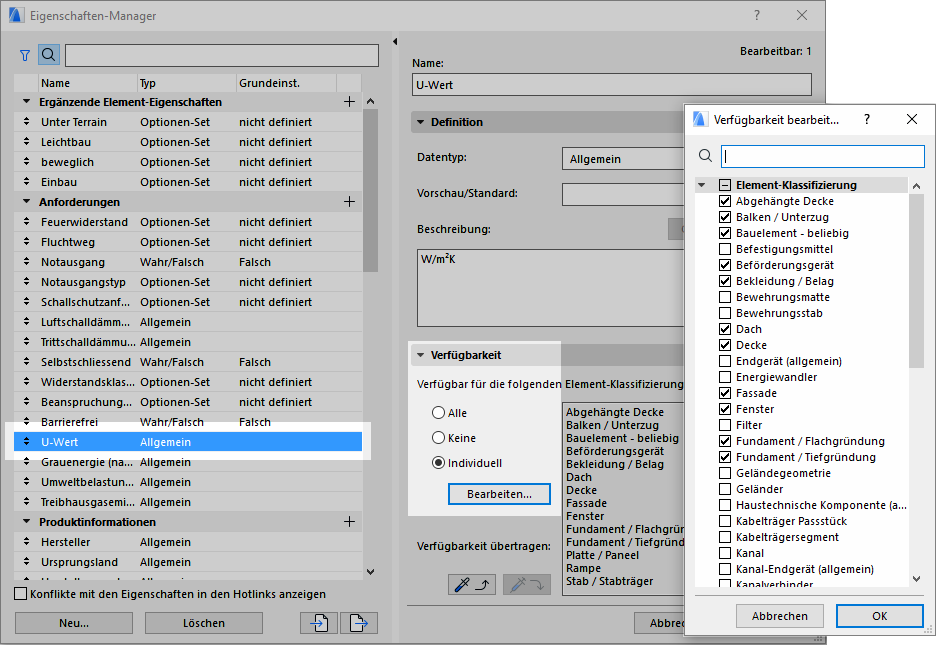

• Individuell: Klicken Sie auf diese Option und anschliessend auf Bearbeiten, um die Element‐Klassifizierungen auszuwählen, die diese Eigenschaft bzw. Gruppe verwenden sollen. Die auf der linken Seite ausgewählten Gruppen oder Eigenschaften stehen jetzt in den Einstellungsdialogen nur für die Elemente zur Verfügung, die eine der hier markierten Element‐Klassifizierungen haben.
  Tipp: Sie können mit Suchen & Aktivieren Elemente finden, für die eine bestimmte Eigenschaft verfügbar (oder nicht verfügbar ist).

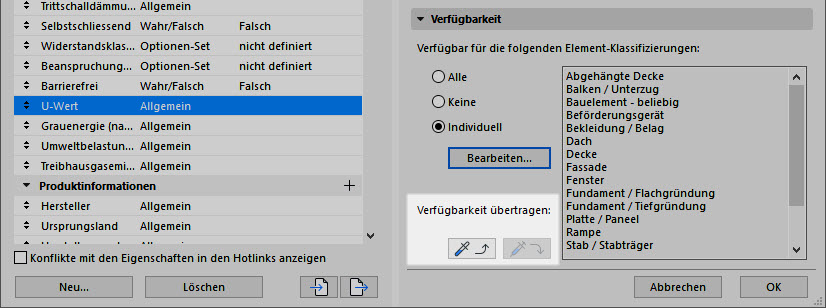

Verfügbarkeit übertragen:

Zur Übertragung der Definition der Verfügbarkeit einer Eigenschaft an eine andere Eigenschaft oder Gruppe verwenden Sie die Verfügbarkeits‐Schaltflächen im Eigenschaften‐Manager:

• Wählen Sie in der Eigenschaften‐Liste auf der linken Seite die Eigenschaft aus, deren Verfügbarkeits‐Definition übertragen werden soll.
• Klicken Sie auf das “Aufnahme”‐Symbol (Pipette).
• Wählen Sie eine Eigenschaft oder eine Gruppe aus, an die die Verfügbarkeitsdaten übertragen werden sollen.
• Klicken Sie auf das Symbol Verfügbarkeit übertragen (Spritze).

Wenn Sie den Datentyp einer Eigenschaft im Eigenschaften‐Manager bearbeiten, behalten alle Projektelemente, die diese Eigenschaft verwenden, ihre zugeordneten Werte so weit wie möglich. Wenn Sie beispielsweise den Datentyp Wahr/Falsch der Eigenschaft Selbstschliessend in den Datentyp Allgemein ändern, wird der Wert der Eigenschaft eines Elementes, der auf Falsch gesetzt war, den Wert Falsch behalten; der Unterschied ist lediglich, dass er jetzt als Datentyp Allgemein auch geändert werden kann.

Nach dem Markieren der Bearbeitungen im Eigenschaften‐Manager klicken Sie auf OK, um die Änderungen zu akzeptieren, und schliessen Sie das Dialogfenster. An diesem Punkt können Sie Rückgängig / Wiederausführen verwenden, um die Änderungen im Eigenschaften‐Manager rückgängig zu machen bzw. wieder auszuführen.

Verwenden Sie die Schaltflächen am unteren Rand von Optionen / Eigenschaften-Manager zum Exportieren und Importieren des Eigenschaften-Sets (entweder alle Eigenschaften oder nur die ausgewählten) zwischen verschiedenen ARCHICAD-Projekten entweder aus einer XML-Datei oder einer ARCHICAD Datei.

Eigenschaften exportieren

Exportierte Daten enthalten den Namen, den Gruppennamen, den Typ, den Standardwert und die Verfügbarkeit der Eigenschaft. Ein definiertes Optionen-Set einer Eigenschaft wird, falls vorhanden, ebenfalls exportiert.

1. Wählen Sie die gewünschten Eigenschaften oder Gruppen im Eigenschaften-Manager aus.
2. Klicken Sie auf die Schaltfläche Exportieren.
3. Stellen Sie die bevorzugten Optionen im Dialogfenster ein:

Klassifizierungen einschliessen:

Markieren Sie diese Option zum Exportieren von Klassifizierungen sowie Eigenschaften.

Wählen Sie eine bevorzugte Exportoption aus:

• Alle aus Projekt: Alle Klassifizierungssysteme exportieren.
• Verknüpft mit Exportierten Eigenschaften: Nur die Systeme exportieren, die unter den zu exportierenden Eigenschaften verfügbare Eigenschaften haben.

4. Klicken Sie auf OK.

Eigenschaften importieren

1. Klicken Sie im Eigenschaften‐Manager auf die Schaltfläche Importieren.
2. Suchen Sie im Dialogfenster Datei öffnen nach der XML‐Datei, die die gewünschten Eigenschaften enthält und klicken Sie anschliessend auf OK.
3. Stellen Sie die bevorzugten Optionen im Dialogfenster ein:

Klassifizierungen einschliessen:

• Alle aus Projekt: Alle Klassifizierungssysteme exportieren.
• Verknüpft mit Exportierten Eigenschaften: Nur die Systeme exportieren, die unter den zu exportierenden Eigenschaften verfügbare Eigenschaften haben.

4. Klicken Sie auf OK.

Wenn die importierten Eigenschaften, Klassifizierungen und/oder Klassifizierungssysteme im Zielprojekt bereits vorhanden sind, bietet Ihnen ein Dialogfenster eine Auswahl, wie Sie damit umgehen können:

Doppelte Eigenschaften: Wenn Sie Anhängen wählen, werden die doppelten Eigenschaften importiert und an ihren Namen wird ein Suffix angehängt.

Klassifizierungssysteme duplizieren: Wenn Sie Dazuladen auswählen, werden eingehende Klassifizierungen, die im Projekt noch nicht vorhanden sind, dem Projekt hinzugefügt. Bei duplizierten Klassifizierungen können Sie wieder in einem Dialogfenster auswählen, wie diese behandelt werden sollen.

BIM-Inhalt importieren

Eigenschaften-Definition werden auch in Ihr Projekt importiert, wenn Sie die Befehle BIM-Inhalt importieren oder BIM-Inhalt herunterladen verwenden.

Hinweis:

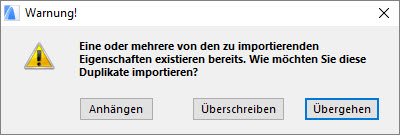

Wenn die importierten Eigenschaften im Zielprojekt bereits vorhanden sind, bietet Ihnen ein Dialogfenster eine Auswahl, wie Sie damit umgehen können: Wenn Sie Anhängen wählen, werden die doppelten Eigenschaften importiert und an ihren Namen wird ein Suffix angehängt.

Sie können diesen Abschnitt auch als Video ansehen.

Wenn Sie mit verknüpften Plänen arbeiten, so ist es Ihre Aufgabe, darauf zu achten, dass in allen Plänen dieselben Eigenschaften verwendet werden. Besondere Beachtung braucht es daher beim Ändern einer Eigenschaft sowie beim Erstellen von neuen Eigenschaften. Im Folgenden wird das Vorgehen am rechts abgebildeten Beispiel mit den Quelldateien Haus A und Haus B beschrieben, die in die Zieldatei verlinkt wurden:

• 1. Quelldatei Haus A:
  Der bestehenden Eigenschaft Feuerwiderstand wird via Eigenschaften-Manager eine neue Option hinzugefügt. Der Plan wird gesichert.

• 2.-4. Quelldatei Haus B:
  Die veränderte Eigenschaft soll auch im Haus B zur Verfügung stehen und wird dort via Eigenschaften-Manager von Haus A importiert. Dabei sind die Dialogfenster gemäss den Abbildungen rechts zu bestätigen. Anschliessend steht die neue Option für die Eigenschaft Feuerwiderstand auch hier zur Verfügung. Der Plan wird gesichert.

• 5. Zieldatei:
  Die beiden Häuser werden via Hotlink-Manager in der Zieldatei aktualisiert. Wechselt man anschliessend in den Eigenschaften-Manager, so erscheint dort hinter der veränderten Eigenschaft Feuerwiderstand ein entsprechendes Symbol, das einen Konflikt bedeutet. Prüft man nach, so ist festzustellen, dass die neue Option hier noch nicht zur Verfügung steht.

• 6. Um Näheres zum Konflikt zu erfahren, klicken Sie links unten und aktivieren den Haken vor Konflikte mit den Eigenschaften in den Hotlinks anzeigen. Es erscheint eine weitere Zeile unter dem Feuerwiderstand mit einem grauen Symbol dahinter. Klickt man dieses an, so stellt man fest, dass hier die neue Option enthalten ist. Bestätigen Sie den Kommentar Eine Eigenschaft mit einem Konflikt in dem Projekt wird geändert, sodass sie ihrem gekoppelten Element in einem Hotlink entspricht. Doppelklicken Sie auf das graue Konfliktfeld, so wird die Eigenschaft vom Hotlink importiert. In der Folge verschwindet das Konfliktsymbol und die Eigenschaft steht nun vollumfänglich in der Zieldatei zur Verfügung.

• 1. Quelldatei Haus A:
  Erstellen Sie eine neue Eigenschaft, indem Sie im Eigenschaften-Manager unten links auf den Button Neu klicken. Definieren Sie im rechten Bereich die Verfügbarkeit für die Klassifizierungen, z. B. Alle, und stellen Sie bei der Wertedefinition einen Wert ein. Bestätigen mit OK.

• 2. Kontrolle: Wenn Sie jetzt ein Element aktivieren, so finden Sie die neue Eigenschaft in seinem Werkzeug-Dialogfenster. Sichern Sie das Projekt.

• 3. Zieldatei:
  Aktualisieren Sie im Hotlink-Manager den verknüpften Hotlink des Hauses A und öffnen Sie anschliessend den Eigenschaften-Manager. Sie werden jetzt die neue Eigenschaft ausgegraut dargestellt vorfinden mit einem Konfliktsymbol dahinter. Die Eigenschaft ist zwar integriert worden, steht jedoch nur für die Elemente des Hotlinks Haus A zur Verfügung. Sie kann z. B. verwendet werden, um die Bauteile des Hauses A mit Etiketten zu beschriften oder sie auszuwerten nach Eigenschaften. Werden neue Elemente im Zielplan erstellt, so stehen ausgegraute Eigenschaften nicht zur Verfügung.

• 4. Klicken Sie auf die Zeile der ausgegrauten Eigenschaft, dann auf das Symbol dahinter und bestätigen Sie das Dialogfenster, um die Eigenschaft vollumfänglich in die Zieldatei einzubinden. Bestätigen Sie den Eigenschaften-Manager mit OK. Die neue Eigenschaft steht nun für neue Elemente ebenfalls zur Verfügung.

Tipp:
Zur zentralen Verwaltung der Eigenschaften könnte auch eine zentrale Eigenschaften-Datei (.pln- bzw. Teamwork-Datei) dienen, von der aus die Eigenschaften in alle beteiligten Pläne importiert werden. Der Modellverantwortliche verwaltet diese Eigenschaften-Datei. Sofern es eine Teamwork-Datei ist, könnte der Zugriff via BIMcloud entsprechend eingeschränkt werden, so dass niemand "versehentlich" Eigenschaften ändert bzw. erstellt.

Erfahren Sie im Video, wie Sie vorgehen, wenn selbst erstellte Eigenschaften in Bestandteillisten als Nicht definiert angezeigt werden.
