Zeichnungs-Manager

In der Zeichnungs-Manager Palette können Sie den Status der platzierten Zeichnungen prüfen, die Aktualisierungs-Einstellung ändern und Verknüpfungen wiederherstellen, reparieren oder ändern.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Der Zeichnungsmanager listet alle im Projekt vorhandenen Zeichnungen auf (sowohl im Layoutbuch, wie auch im Modellbereich), einschliesslich Bilder, Zeichnungen und PDF's aus externen Quellen oder anderen Projekten. Im Zeichnungsmanager kann der Status der Zeichnungen geprüft, neu verknüpft oder die Verknüpfung geändert werden.



Öffnen Sie den Zeichnungsmanager:

  • In der Navigator/Organisator-Palette unter Projekt-Auswahl
  • Oder im Menü Verwaltung / Paletten (Tastaturkürzel A)

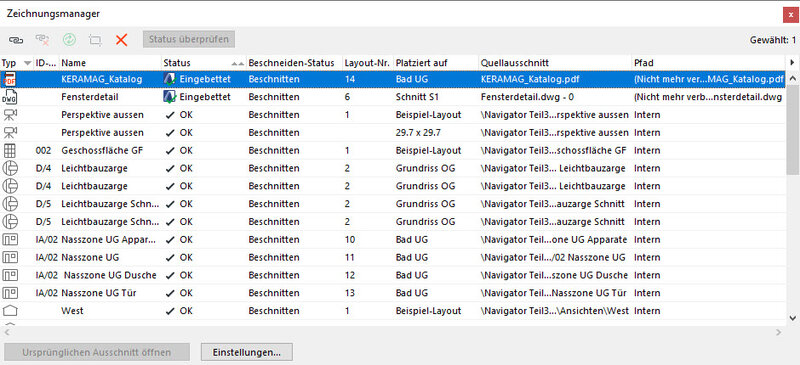

Zeichnungsmanager: Übersicht

Zeichnungseinstellungen aufrufen:

Rechtsklick auf Zeichnung
  • Ist eine Zeichnung aktiviert, klicken Sie unten auf Einstellungen oder

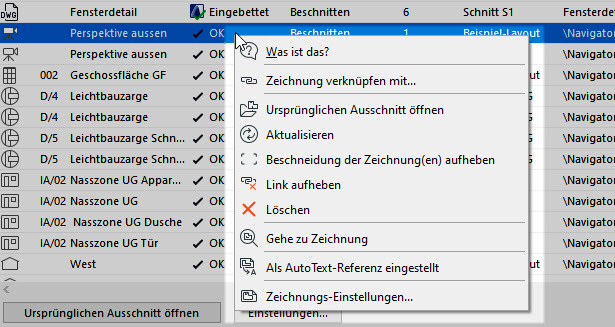

  • führen Sie auf eine Zeichnung einen Rechtsklick aus, um in die wichtigsten Einstellungen zu gelangen.



Tipp: Mit Ctrl/Cmd-Klick lassen sich mehrere Zeichnungen aktivieren, um so Einstellungen für mehrere Zeichnungen gleichzeitig vorzunehmen.

Sortierung:

Zeichnungen sortieren

Sie können die Zeichnungen nach zwei Kriterien sortieren:

  • Mit dem ersten Klick definieren Sie die "Hauptsortierung".
  • Mit dem zweiten Klick kann die Sortierung weiter unterteilt werden.
  • Im Beispiel rechts ist hauptsächlich nach Zeichnungstyp sortiert. Innerhalb der Sortierung werden die Zeichnungen nach Name sortiert.

Funktionen des Zeichnungsmanagers:

Funktionen des Zeichnungsmanagers

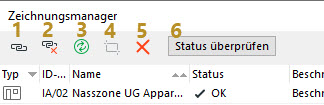

(Eingebettete) Zeichnung neu verknüpfen

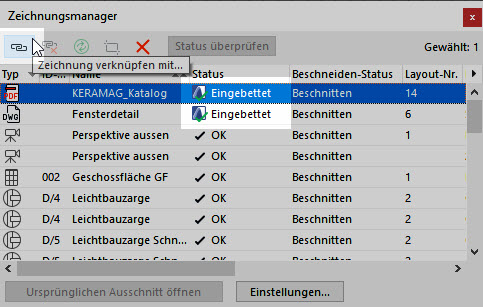

  1. Verknüpft die Zeichnung(en) mit einem internen/externen Ausschnitt
  2. Löst die Verknüpfung der Zeichnung(en)
  3. Aktualisiert die Zeichnung(en)
  4. Beschneidet den Rahmen einer Zeichnung mit manuell angepasstem Rahmen, (siehe 2606 Gespeicherter Bereich in Zeichnungen).
  5. Löscht die Zeichnung(en)
  6. Überprüft den Aktualisierungsstatus der Zeichnung(en)



Tipp: Wenn Sie den Stand einer Zeichnung 'einfrieren' möchten, lösen Sie die Verknüpfung (Punkt 2). Die Zeichnung kann dann nicht mehr aktualisiert werden, bis Sie erneut verknüpft wird (Punkt 1).

Aktive Zeichnung(en)

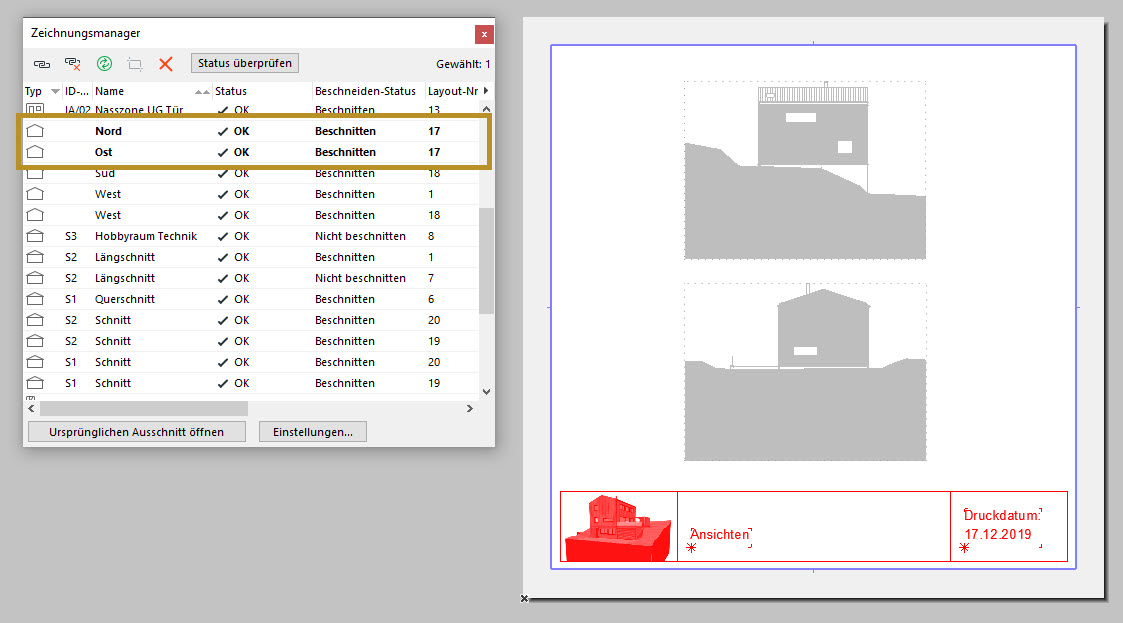

Wenn das aktive Fenster eine Zeichnung enthält, wird diese im Zeichnungsmanager fett dargestellt. Im Beispiel sind dies zwei Ansichten auf einem Layout.
