3D-Schnitt

Ein im 3D aufgebautes Gebäude kann auch jederzeit im 3D-Fenster geschnitten und als Ausschnitt gespeichert werden. Diese Funktion lässt Einblicke in einzelne Geschosse, Wohnungen oder andere Gebäudeteile zu und eignet sich hervorragend, um sich ein Gebäude im Modell besser vorstellen zu können.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Vorgehen

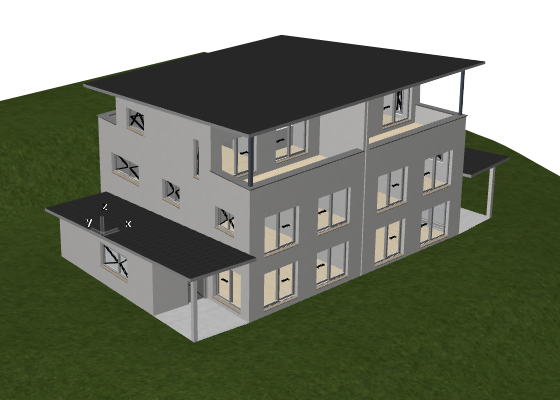

  • Öffnen Sie das 3D-Fenster im Menü 3D / Alles in 3D anzeigen oder Tastaturkürzel Umsch.+3.
3D-Schnitt erstellen
  • Gehen Sie im Menü 3D auf 3D Schnitt ausführen. Es erscheinen vier Scheren-Symbole am Fensterrand, mit welchen die 3D-Schnitte ausgeführt werden können.
  • Klicken Sie auf ein Symbol und ziehen Sie die Schnittebene auf die gewünschte Position. Bestätigen Sie mit einem Klick und Fertig stellen.

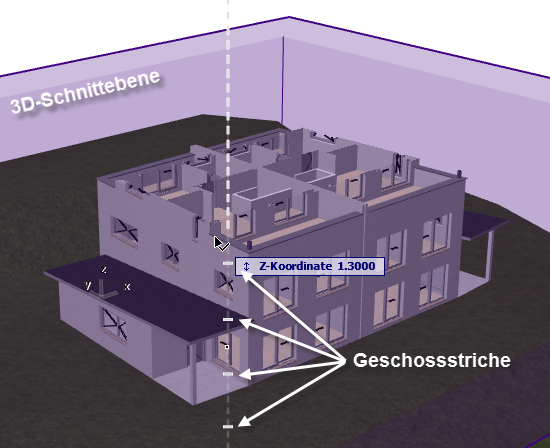

  • Sie können die Position der Schnittebene auch numerisch über die Z-Koordinate selbst definieren, im Beispiel 1.30 m über dem Dachgeschoss. Als Hilfe dafür werden die Geschosse auf einer Hilfslinie optisch hervorgehoben.
Schnittebenen

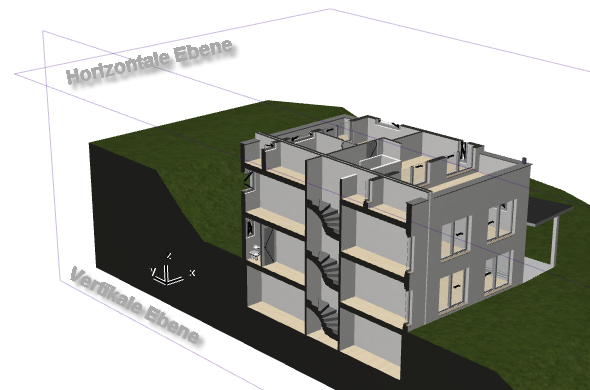

  • Es können auch mehrere Schnittebenen gleichzeitig eingeblendet werden, welche nach Klick auf Fertigstellen immer als solche angezeigt werden.
  • Im Menü 3D / 3D-Schnitte / Eigene Schnittebene erstellen können Sie eine Schnittebene mit individuellem Neigungswinkel erstellen. Klicken Sie mit dem transparenten Rechteck auf die Fläche, welche den Winkel für Ihre Schnittebene definieren soll.
  • Mit Klick auf 3D / 3D-Schnitt ausführen werden die zuvor erstellten Schnitte ausgeblendet. Mit erneutem Klick werden die Schnitte wieder erstellt.
  • Sie können alle Schnittebenen auf einmal löschen im Menü 3D / 3D-Schnitte / Alle Schnittebenen löschen oder Sie löschen die Schnittebenen einzeln mit einem Rechtsklick auf die jeweilige Schnittebene, wo Sie noch viele weitere nützliche Bearbeitungsmöglichkeiten für die gewählte Schnittebene finden.

Hinweis:

Werden die Schnittflächen statt materialisiert nur als schwarze Flächen dargestellt, können Sie dies folgendermassen beheben:

Schnittflächendarstellung
  • Öffnen Sie das Menü 3D / Elemente in 3D filtern und schneiden...
  • Unter Schnittflächendarstellung wählen Sie wie Elemente und bestätigen mit OK.
  • Die Darstellung der geschnittenen Flächen entspricht nun den Materialeinstellungen Ihrer Elemente.

Geschnittenes Gebäude visualisieren

Weitere Informationen

1827 FAQ Visualisieren mit CineRender

Möchten Sie ein im 3D geschnittenes Gebäude visualisieren, können Sie ein transparentes Material erstellen, welches Schatten wirft. Mehr dazu in der rechts verlinkten Kurzhilfe unter Fragen zu Oberflächenmaterialien / Geschnittenes Gebäude visualisieren.
