Sie können diese Kurzhilfe auch als Video ansehen.

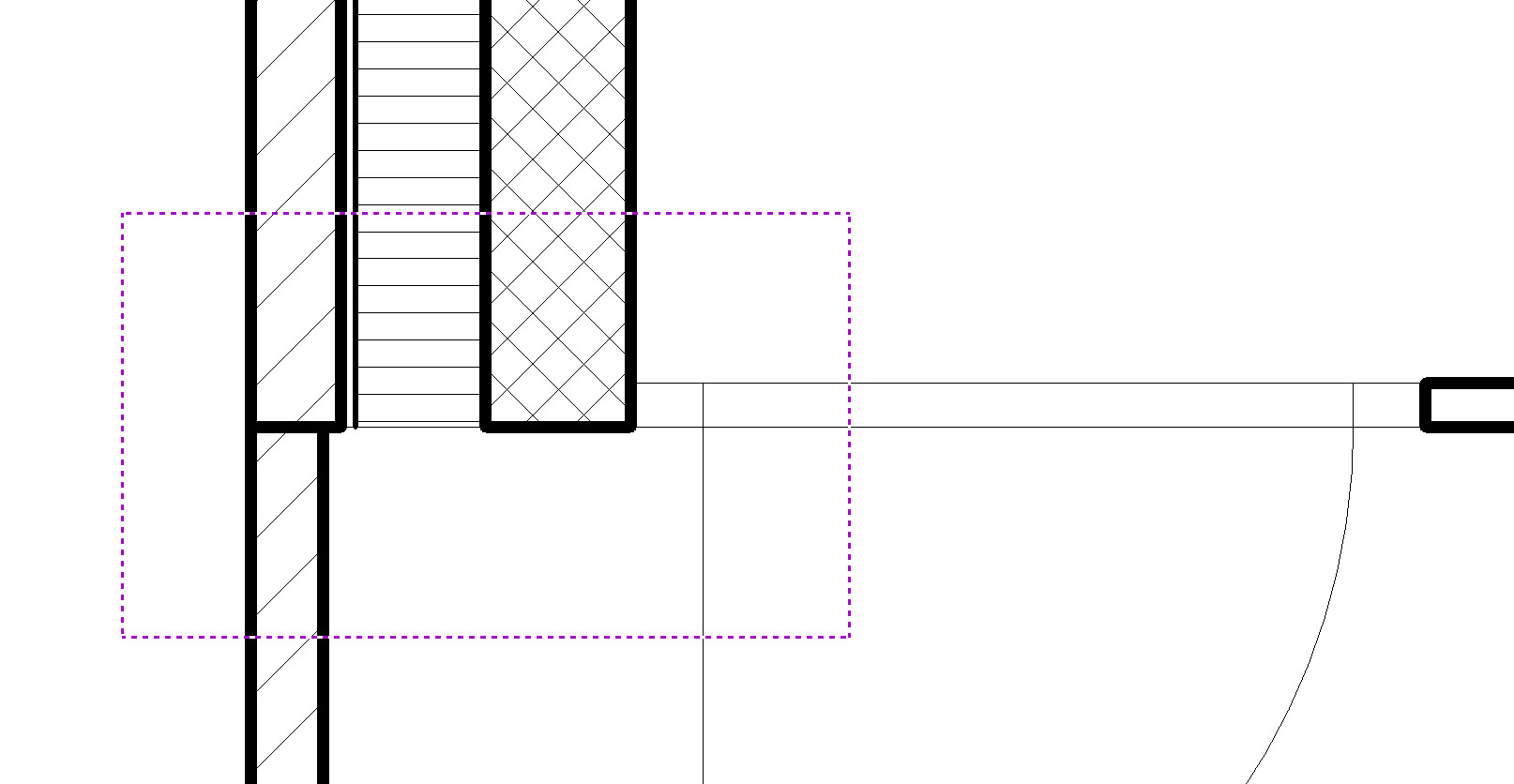

Wählen Sie das Markierungsrahmenwerkzeug aus und umrahmen Sie die zu bearbeitende Stelle auf dem Plan.

Setzen Sie im Rahmen strategisch sinnvolle Fixpunkte mit dem Fixpunktwerkzeug. Jeder innerhalb des Markierungsrahmens gesetze Fixpunkt wird nachher zu einem Aktivierungspunkt des Tekturblattes.

Gehen Sie ins Menü Extras und wählen den Befehl Tekturblatt erstellen aus.

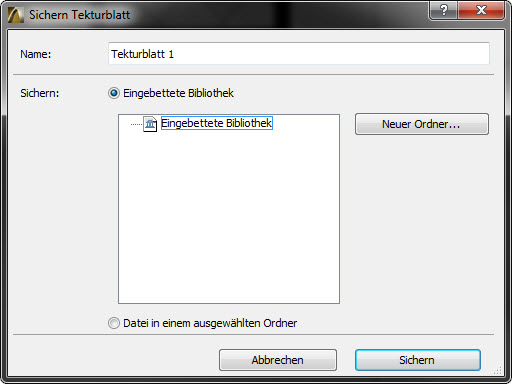

Es erscheint ein Dialogfenster, bei welchem Sie entscheiden können ob Sie das Tekturblatt in der eingebetteten Bibliothek oder in einem von Ihnen definierten Ordner speichern wollen. Da es sinnvoll ist, Tekturblätter beim Projekt abzulegen, belassen Sie es am besten bei der eingebetteten Bibliothek und wählen Sichern.

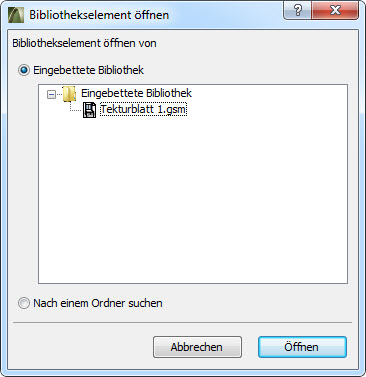

Um die Anpassungen am Tekturblatt vorzunehmen, gehen Sie ins Menü Ablage / GDL Objekte / Objekt öffnen und öffnen dieses.

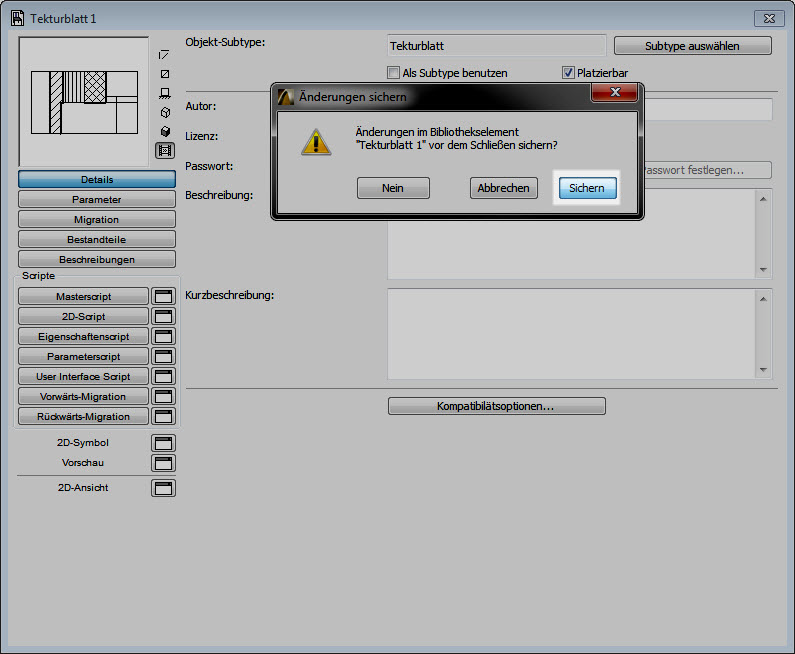

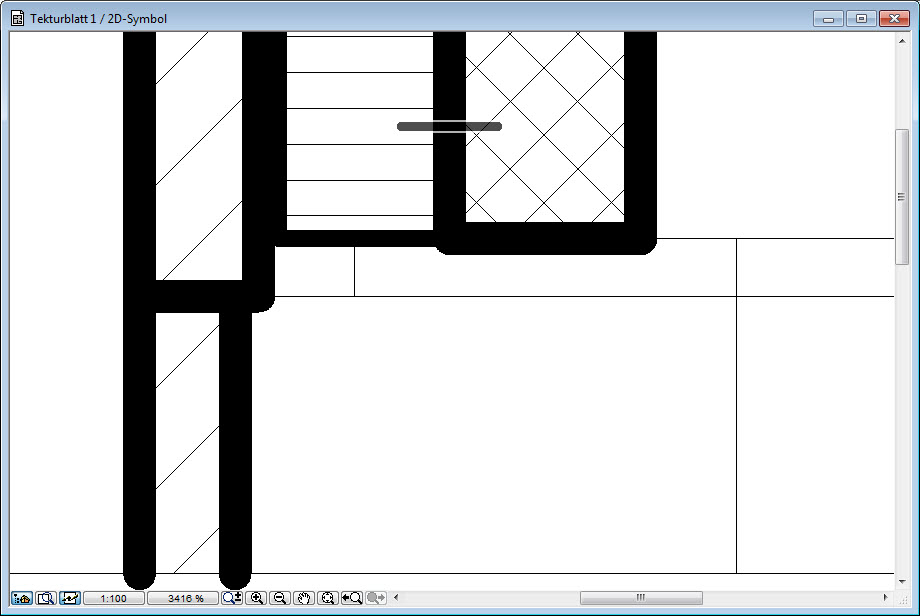

Es öffnet sich das Programmierfenster des Tekturblattes. Sie können nun die 2D Darstellung im 2D-Symbol Fenster bearbeiten. Hierfür stehen Ihnen die 2D-Werkzeuge zur Verfügung, z. B. das Linien-, Polylinien- oder Kreis-/Bogen-Werkzeug. Wenn Sie Fixpunkte setzen, so werden diese später zu Aktivierungspunkten.

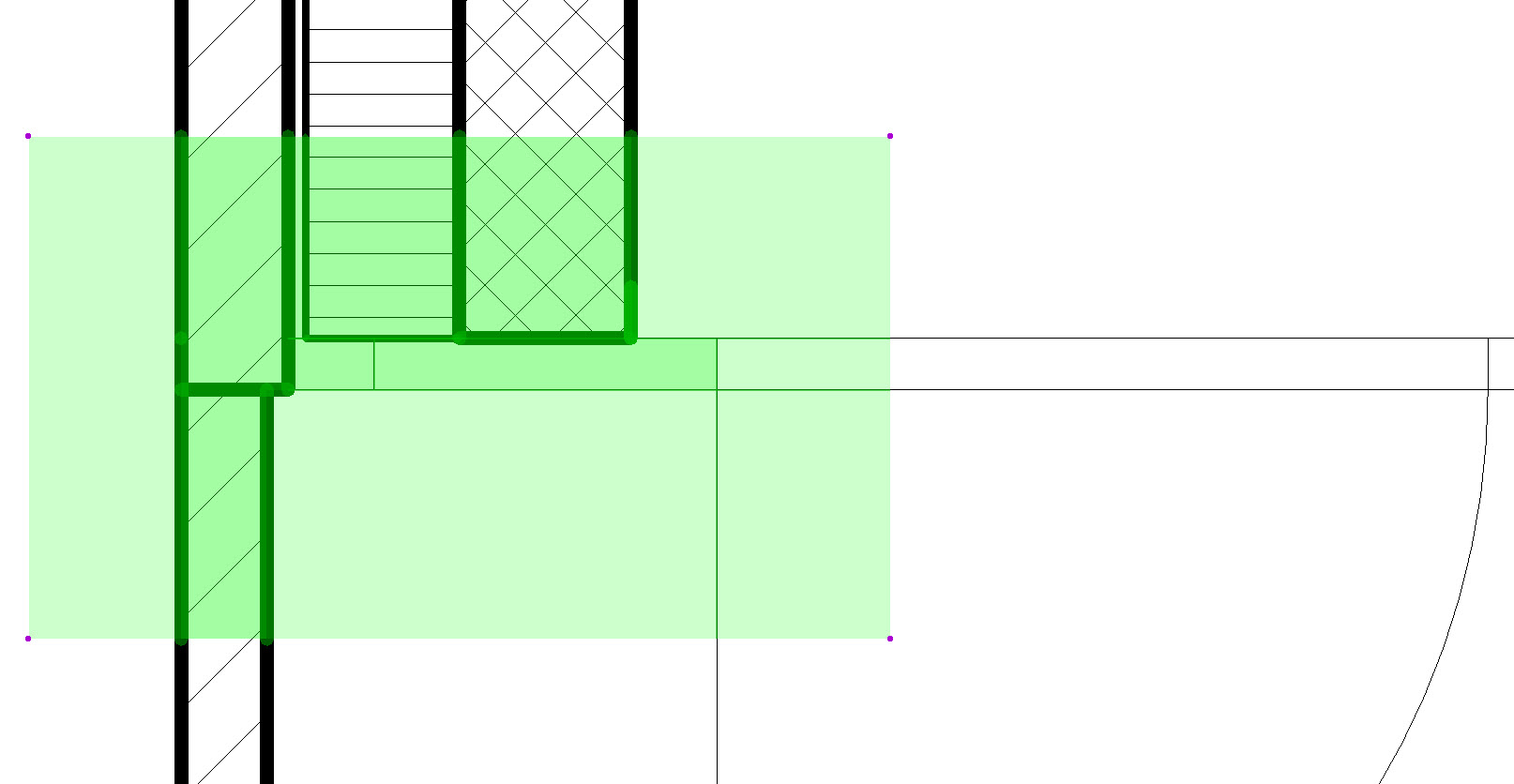

Das abgespeicherte Tekturblatt ist nun ein Bibliothekselement, welches Sie mehrfach in diesem oder auch in anderen Projekten platzieren können. Dank den eingesetzen Fixpunkten lässt sich das Tekturblatt ohne Probleme genau platzieren.

Tekturblätter werden automatisch in die eingebettete Bibliothek gespeichert.
