Ausrichten und Verteilen von Elementen

Zwei Funktionen, welchen oft keine grosse Beachtung entgegen gebracht werden, aber in vielen Situationen Ihre Arbeit erleichtern können, sind «Ausrichten» und «Verteilen». Diese Funktionen finden Sie in ArchiCAD unter dem Menü Bearbeiten. Diese beiden Funktionen helfen Ihnen vor allem bei sich wiederholenden Elementen.

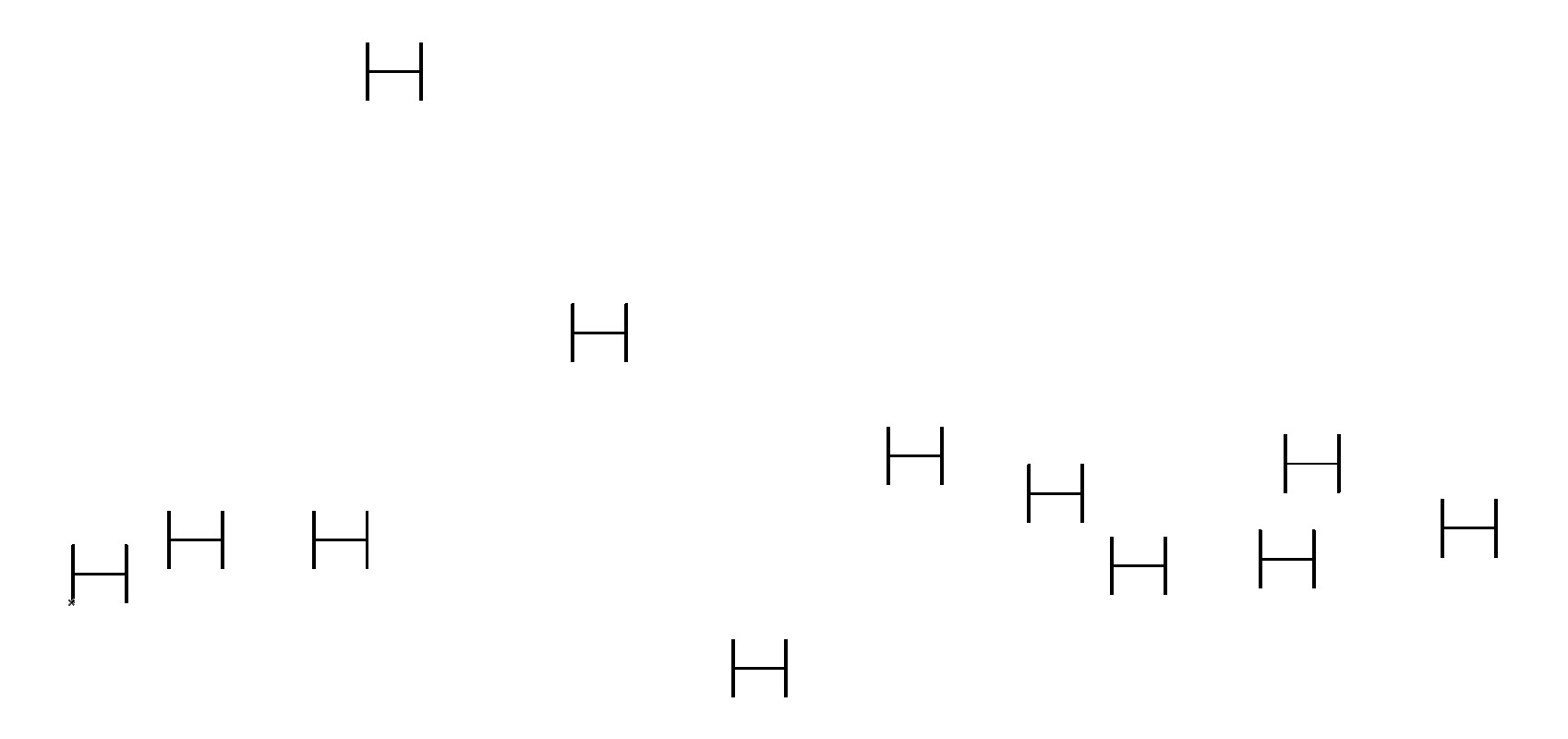

Ausgangslage der Stützen

Im folgenden Beispiel möchten wir Ihnen zeigen, wie Sie diese beiden Funktionen entsprechend verwenden können. Dazu haben wir einige Stützen frei platziert. Diese Stützen sollen entsprechend ausgerichtet und anschliessend glechmässig verteilt werden. Die erste Stütze stellt in diesem Beispiel den Anfangspunkt und die letzte Stütze den Endpunkt der Reihe dar. Dies funktioniert selbstverständlich auch mit anderen Elementen wie bspw. Objekten, Texte etc..

Verteilen von Elementen

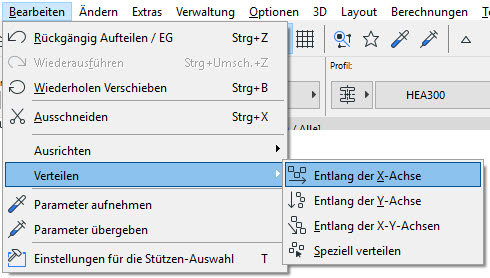

Befehl: Verteilen

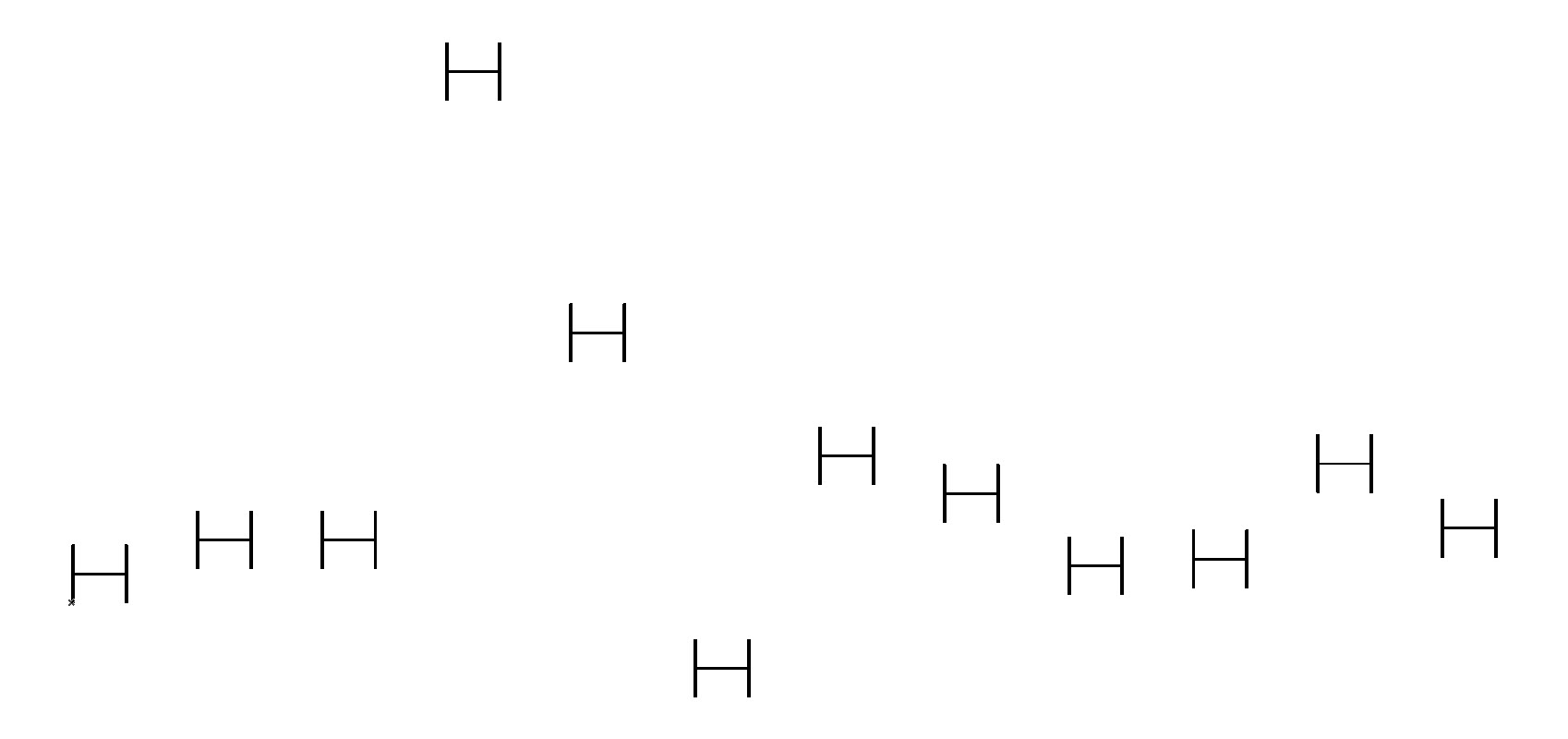

Verteilung der Stützen

Um die Stützen nun beispielsweise entlang der X-Achse verteilen zu können, müssen Sie die platzierten Stützen aktivieren. Sobald die Stützen markiert sind, können Sie über das Menü Bearbeiten/Verteilen den Befehl entlang der X-Achse verteilen auswählen. Anschliessend werden alle Stützen, die sich zwischen der ersten und der letzten Stütze befinden, im selben Abstand aufgeteilt.



Info:
Natürlich können Sie die Stützen auch in jede andere Richtung verteilen lassen.

Ausrichten von Elementen

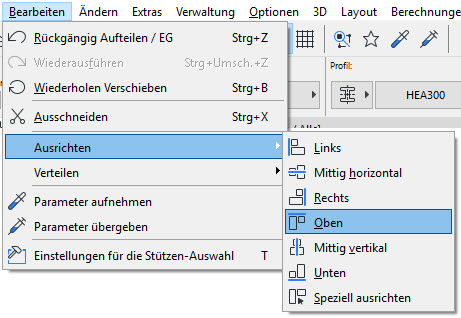

Befehl: Ausrichten

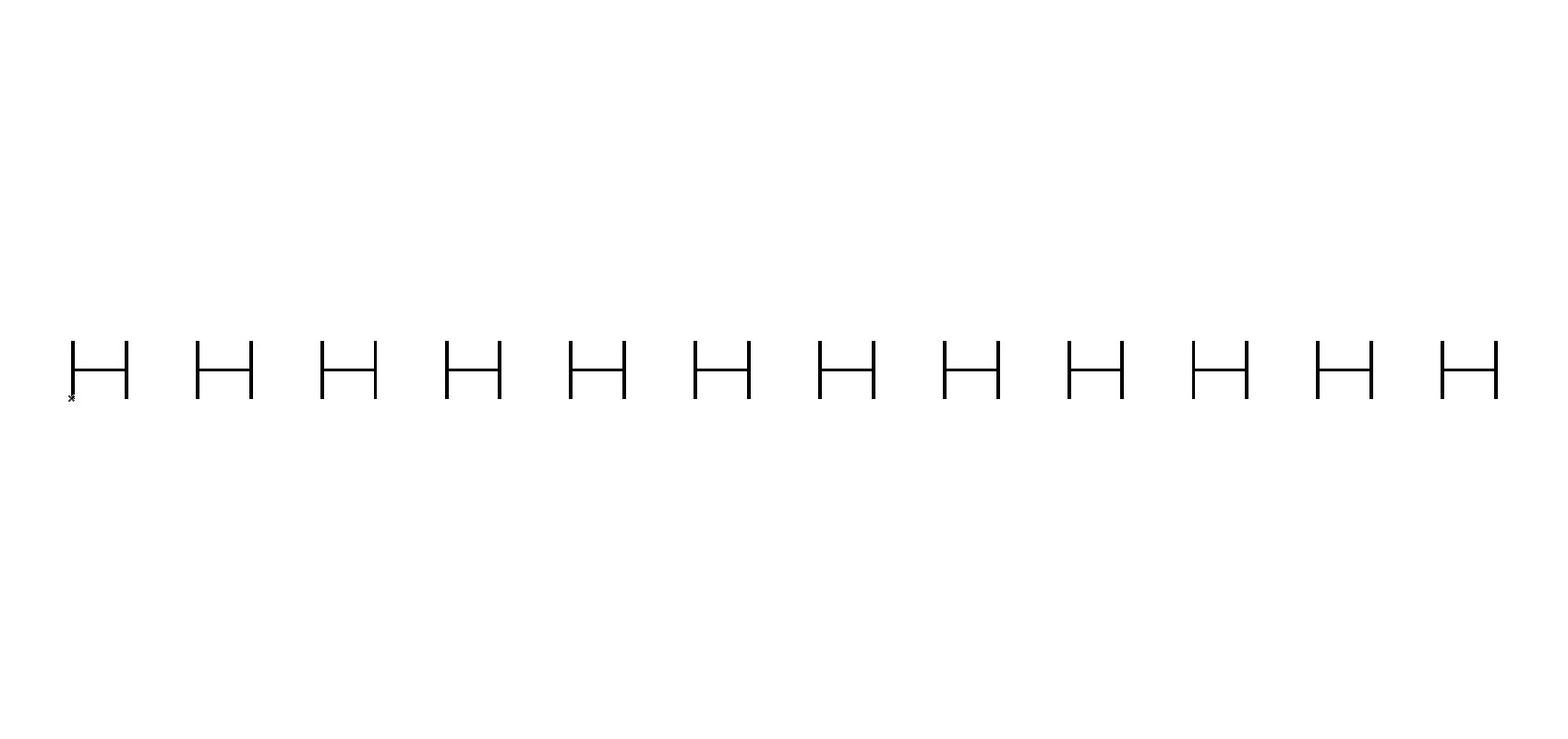

Ausrichtung der Stützen

Damit die Stützen in einer Linie ausgerichtet werden, müssen die Stützen immer aktiv sein und Sie können über das Menü Bearbeiten/Ausrichten die gewünschte Option auswählen (Mittig horizontal, Oben, Unten).



Falls die Stützen sich nicht an der gewünschten Position befinden, können diese noch an die gewünschte Position verschoben werden.
