Um die verdeckten Kanten in der Ansicht zu sehen, können Sie die Grafische Überschreibung nutzen. Diese ermöglicht Ihnen, in einem separaten Ausschnitt die verdeckten Elemente in einer anderen Darstellung zu sichern. Wie diese erstellt und zusammengefasst werden beschreiben wir Ihnen in dieser Kurzhilfe.

Vorgehen Grafische Überschreibungsregel

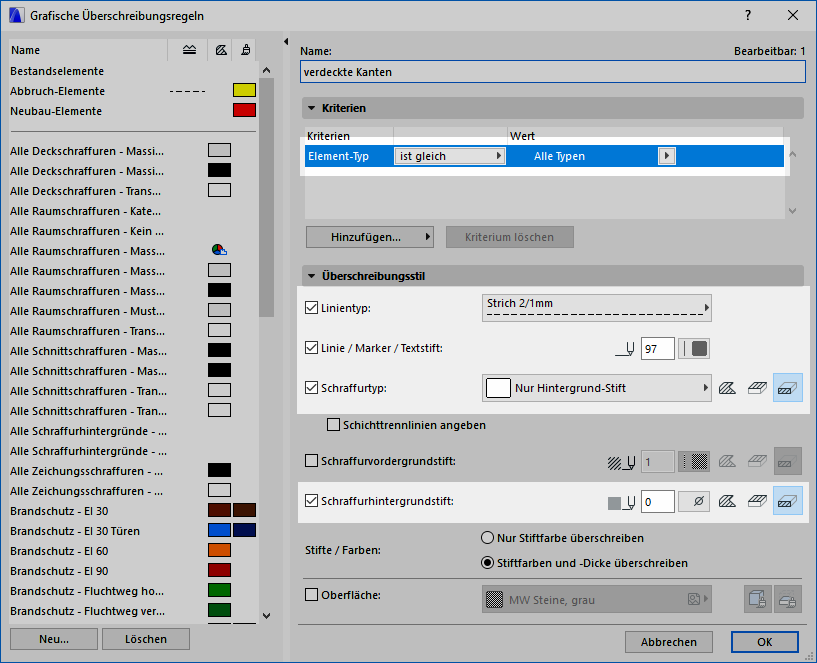

1. Erstellen Sie eine neue Regel und überschreiben Sie darin alle Elemente mit einer gestrichelten Linie und einer Schraffur, welche einen transparenten Hintergrund aufweist (siehe Bild rechts).
2. Erstellen Sie eine neue Grafische Überschreibung, welche nur die neu erstellte Regel enthält.

Vorgehen Schnitt

1. Erstellen Sie einen Schnitt ohne Tiefe unmittelbar hinter der Innenkante der Aussenwand.
2. Erstellen Sie eine Ebenenkombination in welcher Sie nur die Konstruktionselemente sichtbar machen, welche als verdeckte Kanten in der Ansicht angezeigt werden sollen.
3. Erstellen Sie einen Ausschnitt von diesem Schnitt mit der neuen Ebenenkombination und der zuvor neu erstellten Grafischen Überschreibung.

Vorgehen Layout

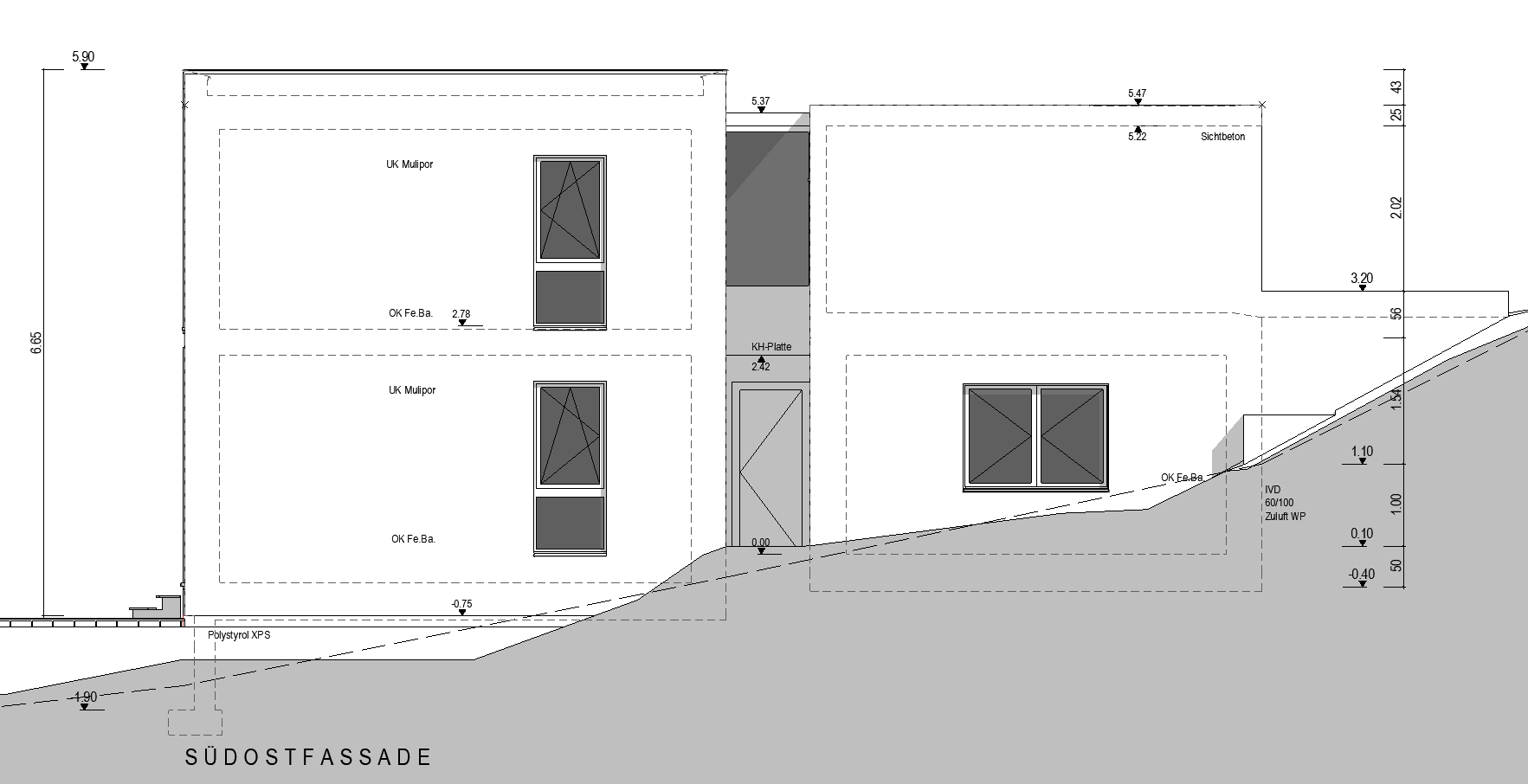

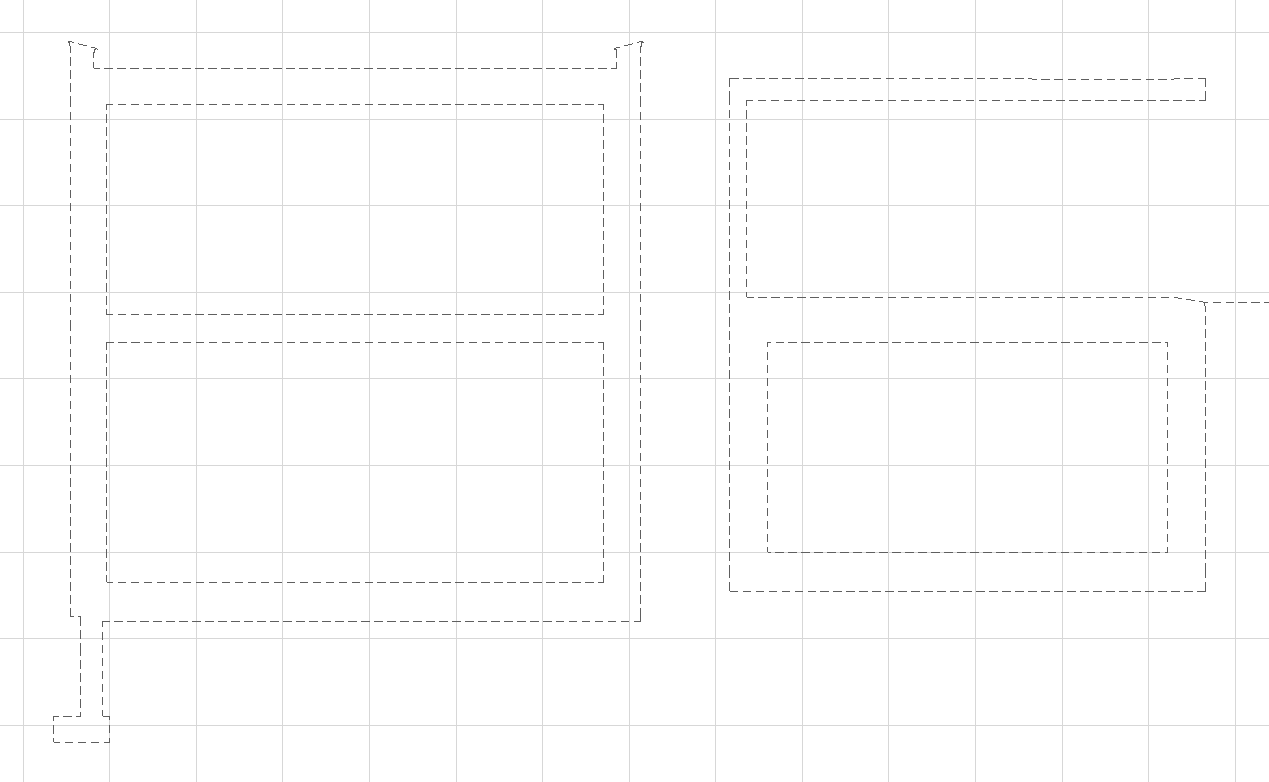

1. Erstellen Sie ein Layout und platzieren Sie beide Ausschnitte (originale Ansicht und den neu erstellten Ausschnitt nur Kanten).
2. Öffnen Sie die Einstellungen der Zeichnung, auf welcher nur die Kanten sichtbar sind.

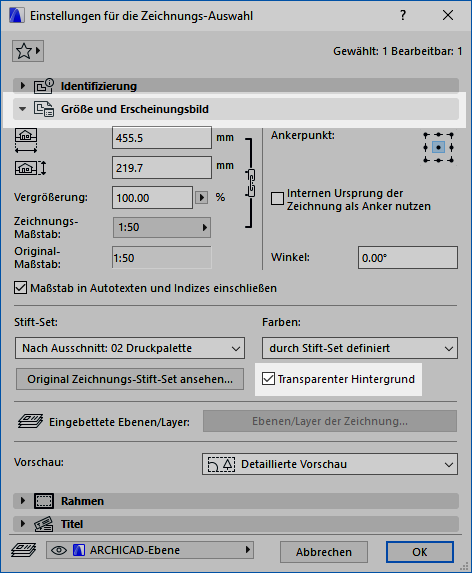

3. Wählen Sie die unter Grösse und Erscheinungsbild den Transparenten Hintergrund.
4. Bestätigen Sie mit OK.
5. Verschieben Sie die Zeichnung an die richtige Position und falls nötig legen Sie diese in den Vordergrund.
