Varianten erstellen

In dieser Kurzhilfe werden fünf mögliche Vorgehensweisen beschrieben, um Varianten zu erstellen:

  1. Varianten mit der Variantenplanung organisieren
  2. Varianten auf unterschiedlichen Umbau-Filtern organisieren
  3. Varianten auf unterschiedlichen Ebenen organisieren
  4. Varianten via Hotlinks verwalten
  5. Varianten in unterschiedlichen Dateien verwalten

Es werden jeweils die Vorteile dargestellt. Je nachdem, wie stark sich die einzelnen Varianten voneinander unterscheiden, kann mal die eine oder die andere Arbeitsmethode Sinn machen.

Möglichkeit 1: Variantenplanung

Ab ArchiCAD 27 gibt es die Variantenplanung, welche grundsätzlich für das Erstellen von Varianten vorgesehen ist. Mit der Variantenplanung erhalten sie die meiste Flexibilität um Varianten in Ihrem Projekt zu Organisieren. Es spielt keine Rolle, ob es sich um Varianten mit geringfügigen oder grundlegenden Unterschieden handelt.



Varianten via Variantenplanung organisieren
Vorteile Varianten befinden sich alle innerhalb desselben Projekts


Einfache Steuerung über die Variantenpalette


Die Varianten müssen nicht nebeneinander aufgebaut werden, sondern können problemlos an korrekter Position übereinandern modelliert werden.
  Vorhandene Ebenenstruktur muss nicht angetastet werden



Anwendungsbeispiele:

Varianten mit geringfügigen Abweichungen, bis hin zu umfassenden oder grundlegenden Unterschieden, z. B.

  • Innenausbau-Varianten
  • Möblierungs-Varianten
  • Varianten mit unterschiedlichen Gebäudeabmessungen oder Haustypen (Haus A, B oder C)
  • Varianten mit unterschiedlichen Erschliessungstypologien (3- oder 4-Spänner; Eingang von Nord oder Ost)
  • etc.



Weitere Informationen:

Wenn Sie in unserer Supportdatenbank unter dem Stichwort Variantenplanung suchen, so finden Sie Übungen zur Variantenplanung zum Download.



Weitere theoretische Hinweise finden Sie in folgender Kurzhilfe:

Kurzhilfe
Variantenplanung
Mac
Win
|
AC28, AC27
Anzeigen
Datum: 26.11.2024
ID-Nr: 3441

Möglichkeit 2: Umbau-Filter

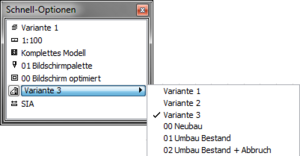

Wenn die Varianten nur kleinere Teilbereiche innerhalb des Projektes betreffen, so empfiehlt es sich, die Varianten via Umbaufilter zu organisieren, d. h. Sie erstellen pro Variante einen eigenen Filter und definieren die Elemente als filterspezifisch. Somit sind sie nur auf diesem Umbaufilter sichtbar.



Varianten via Umbaufilter organisieren
Vorteile Varianten befinden sich alle innerhalb desselben Projekts
  Einfache Steuerung über Umbau-Filter und ggf. eigenen Ausschnitten ist möglich
  Vorhandene Ebenenstruktur muss nicht angetastet werden



Anwendungsbeispiele:

Varianten mit geringfügigen Abweichungen, z. B.

  • Innenausbau-Varianten
  • Möblierungs-Varianten
  • etc.



Weitere Informationen:

Wenn Sie in unserer Supportdatenbank unter dem Stichwort Umbau suchen, so finden Sie Umbau-Übungen für verschiedene ArchiCAD-Versionen zum Download. Im Kapitel Umbaufilter für Varianten nutzen lässt sich die Vorgehensweise live anhand eines Beispiels exerzieren.



Weitere theoretische Hinweise finden Sie in folgender Kurzhilfe:

Kurzhilfe
Varianten mit dem Umbau-Filter erstellen
Mac
Win
|
AC28, AC27, AC26
Anzeigen
Datum: 02.05.2016
ID-Nr: 1486

Möglichkeit 3: Ebenen

Alternativ zum Arbeiten mit den Umbau-Filtern könnten Sie auch mit zusätzlichen Ebenen arbeiten, auf denen die Varianten abgelegt werden.



Varianten via Ebenen organisieren
Vorteile Varianten befinden sich alle innerhalb desselben Projekts
  Variantenübergreifende Elemente können über zusätzliche Ebenen (z. B. Ebene Variante 1 + 3) mehrfach angezeigt werden; dadurch schnelleres Ändern möglich
  Einfache Steuerung über Ebenen-Kombinationen und ggf. eigene Ausschnitte ist möglich



Anwendungsbeispiele:

Wie bei Möglichkeit 1: Varianten mit geringfügigen Abweichungen, z. B.

  • Innenausbau-Varianten
  • Möblierungs-Varianten
  • etc.

Möglichkeit 4: Hotlinks

Wenn die Varianten wesentliche Projektteile betreffen, so empfiehlt es sich, die Varianten via Hotlinks zu organisieren, d. h. pro Variante wird ein .mod- bzw. .pln-Datei erstellt. Folglich müssen Änderungen in den Varianten in den einzelnen Moduldateien vorgenommen und anschliessend im Zielplan aktualisiert werden.



Varianten via Hotlinks organisieren
Vorteile Varianten können alle ins gleiche Zielprojekt verknüpft werden; dadurch gute Vergleichbarkeit
  Einfache Steuerung via Hotlink-Manager
  Einfaches Löschen / Schnelle Bereinigung nach Entscheidung für eine Variante



Anwendungsbeispiele:

Varianten mit umfassenden oder grundlegenden Unterschieden, z. B.

  • Varianten mit unterschiedlichen Gebäudeabmessungen oder Haustypen (Haus A, B oder C)
  • Varianten mit unterschiedlichen Erschliessungstypologien (3- oder 4-Spänner; Eingang von Nord oder Ost)
  • etc.



Weitere Informationen:

Wenn Sie in unserer Supportdatenbank unter dem Stichwort Hotlinks suchen, so finden Sie Hotlinks/Modul-Übungen für verschiedene ArchiCAD-Versionen zum Download. Hier kann das Arbeiten mit Hotlinks anhand eines Beispiels erlernt oder vertieft werden.



Weitere theoretische Hinweise finden Sie in folgender Kurzhilfe:

Kurzhilfe
Hotlinks / Module
Mac
Win
|
AC28, AC27, AC26
Anzeigen
Datum: 16.10.2017
ID-Nr: 2115

Möglichkeit 5: Separate Datei

Alternativ zum Arbeiten mit Hotlinks könnten Sie auch mit separaten Dateien arbeiten, in denen die Varianten abgelegt sind. Diese Methode führt zu vergleichsweise grossen Datenmengen, weil sich in jeder Variante das komplette Projekt befindet. Um eine gute Übersichtlichkeit der Varianten zu erreichen, können die einzelnen Dateien in einer externen Layoutdatei zusammengestellt und verglichen werden.



Varianten in separaten Dateien organisieren
Vorteile Bequeme Erstellung via Sichern als...
  Einfaches Löschen / Keine Bereinigung nötig nach Entscheid für eine Variante



Anwendungsbeispiele:

Wie bei Möglichkeit 3: Varianten mit umfassenden oder grundlegenden Unterschieden, z. B.

  • Varianten mit unterschiedlichen Gebäudeabmessungen oder Haustypen (Haus A, B oder C)
  • Varianten mit unterschiedlichen Erschliessungstypologien (3- oder 4-Spänner; Eingang von Nord oder Ost)
  • etc.
