Ebenen aus DWG-Dateien in ArchiCAD-Ebenen konvertieren

Der Datenaustausch findet täglich statt. Ein bekanntes Format hierzu ist das DWG.

In dieser Kurzhilfe zeigen wir, wie Ebenen von DWG Dateien in ArchiCAD-Ebenen konvertiert werden können.

Ein benutzerdefinierter Übersetzer eignet sich vor allem, wenn der Austausch mehrfach vorkommt und die Struktur der Ebenen der Vorlage entsprechen.

Unter dem Menü Ablage > Externe Daten > DXF / DWG Übersetzer... können Sie das Einstellungsfenster öffnen.



Duplizieren Sie den Standard Übersetzer 02 Import, um Änderungen vorzunehmen.

Vorlagedatei
Vorlagedatei

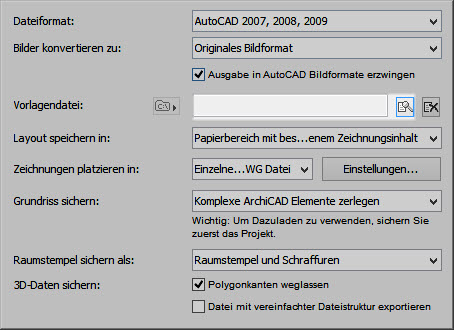

Bei dem Bereich Optionen Sichern, wählen Sie unter Vorlagendatei das DWG aus, damit die Ebenen importiert werden können.

Layernamen Konvertierung
Layernamen Konvertierung

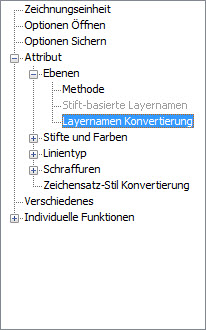

Im Einstellungsfenster erweitern Sie den Bereich Attribut. Unter Ebenen wählen Sie die Option Layernamen Konvertierung.

Konvertierungsliste
Konvertierungsliste

Diese Ansicht zeigt die Liste auf, wie die Ebenen konvertiert werden sollen.

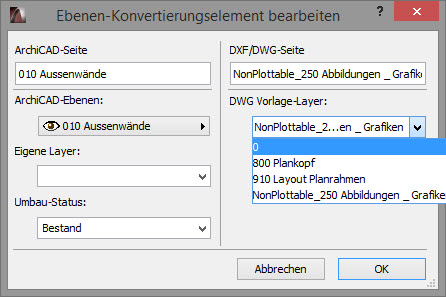

Unter der Option Neu... geht das Fenster Ebenen-Konvertierungselement bearbeiten auf. Darin befinden sich auf der linken Seite die Einstellungen für die ArchiCAD-Ebenen und auf der rechten, die vom DWG.

Ebenen Auswahl
Ebenen Auswahl

Dabei kann jeweils die gewünschte Ebene links und rechts ausgewählt werden.

Einstellungen sichern & schliessen
Einstellungen sichern & schliessen

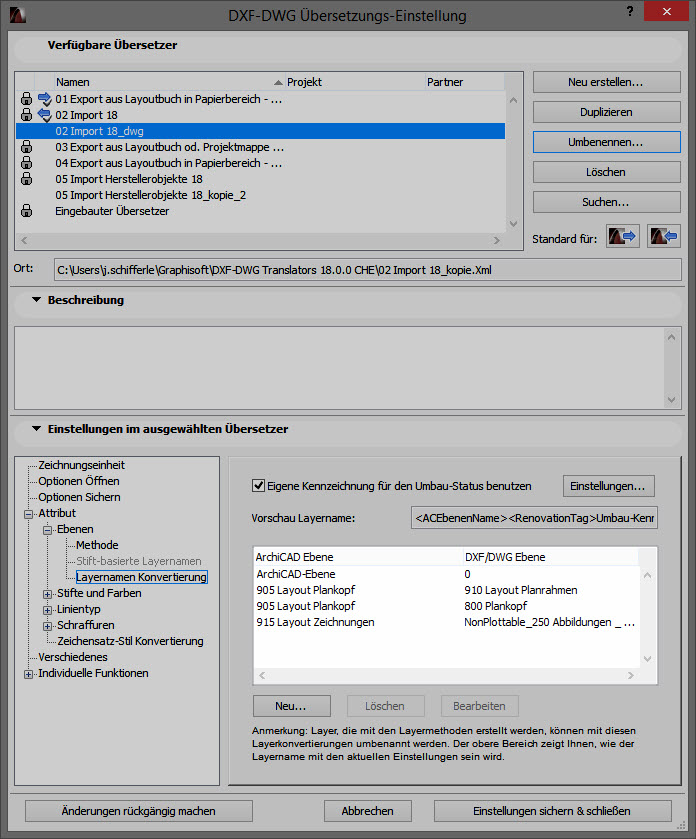

Nun werden die Konvertierungen aufgelistet.

Mit dem Knopf Einstellungen sichern & schliessen, bestätigen Sie die Änderungen in Ihrem erstellten Übersetzer.

Diesen können Sie beim nächsten DWG Import als Übersetzer nutzen, um die Ebenen richtig ins ArchiCAD zu laden
