DXF-DWG Bibliothekselemente

Erstellen von Bibliothekselementen aus externen Daten

Information:
Verschiedenste Baukomponenten-Hersteller bieten Planungsdaten für Ihre Produkte im Internet oder auf CD-ROM an. Oft handelt es sich um 2D-Daten. Jedoch gibt es immer mehr Hersteller, welche auch 3D-Modelle ihrer Produkte zur Verfügung stellen. Dies erfolgt fast immer in programmunabhängigen Formaten wie DXF oder 3DS.

Für die Suche im Internet haben wir hier einige Links zusammen gestellt:

Allgemeine Bibliothekselemente:
www.archibase.net/gdl
www.objectsonline.com
www.3dcadco.com
www.archicado.free.fr
www.b-prisma.de
www.archiradar.it

Sanitärelemente:
www.dasbad.ch

Möbel:
www.vitra.com
www.zumtobel.ch
www.howe.com
www.wilkhahn.de

Fenster:
www.velux.ch


Tipp:
Wenn Sie auf unserer Homepage www.idc.ch unter Support die Supportdatenbank aufrufen und als Stichwort GDL kostenlos eingeben, so erhalten Sie eine aktuelle Linkliste aus den Themenbereichen:

- Möbel, Einrichtung
- Bauteile, Technik
- Diverse Objekte
- Texturen und Bilder
- 3DS

Erstellen von Bibliothekselementen aus DXF/DWG-Daten

Nachfolgend wird ein Standardablauf beschrieben, mit welchem Sie 3D-DXF/DWG- Modelle in ArchiCAD-Bibliothekselemente umwandeln können. Konvertierte Elemente beinhalten zum Teil recht grosse Datenmengen und benötigen dementsprechend auch mehr Zeit für den 3D-Aufbau.

Bitte beachten Sie, dass mit dem selben Standardablauf auch 2D-Daten in Biblio-
thekselemente umgewandelt werden können.

Vorgehen

DXF-DWG Übersetzereinstellungen
  • Wählen Sie im Menü Ablage/GDL Objekte/Objekt öffnen..., wählen Sie Nach einem Ordner suchen und gehen Sie an den gewünschten Ort.
  • Im Dialogfenster Bibliothekselement öffnen wählen Sie die zu öffnende Datei an und klicken anschliessend auf den Button Einstellungen.
  • Wählen Sie den gewünschten Übersetzer aus (z. B. 05 Import Herstellerobjekte) oder erstellen Sie mit den Buttons Duplizieren und Umbenennen einen eigenen Übersetzer.
    Nehmen Sie die gewünschten Einstellungen vor, z. B. Zeichnungseinheit, und bestätigen Sie mit dem Button Einstellungen sichern & schliessen.

    Hinweis:
    Beachten Sie, dass Sie im Übersetzer unter Optionen öffnen zwischen binäres 3D und GDL-Text wählen können. Binäres 3D ist wesentlich schneller, da das Script nicht bei jedem Generieren der 3D-Sicht neu kompiliert werden muss. Binäre 3D-Modelle können jedoch nicht nachbearbeitet werden. Ist dies notwendig, wählen Sie die Option GDL-Text an.

  • Klicken Sie jetzt auf Öffnen. Nun erscheint das Hauptfenster des neuen Bibliothekselementes.
  • Speichern Sie das Element über Ablage/Sichern als... in der eingebetteten Bibliothek ab.
  • Klicken Sie im Hauptfenster auf die Schaltfläche 2D-Symbol um dieses Ihren Wünschen entsprechend anzupassen. Beachten Sie folgendes:
    • Verschieben Sie die Grundrissposition des Elementes nicht, da diese auf das 3D-Modell abgestimmt ist.
    • 2D-Fixpunkte werden zu Aktivierungspunkten des Bibliothekselementes.

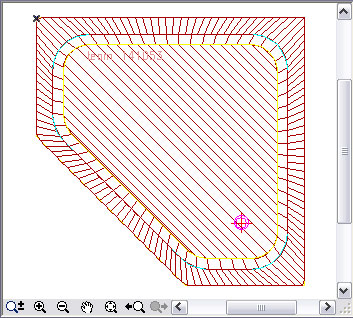

Direkt nach Import...

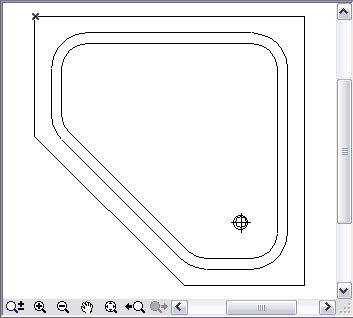

Optimiertes 2D-Symbol
  • Entsprechend Ihren Anforderungen und Know-How können Sie nun weitere Anpassungen vornehmen, zum Beispiel:
    • Neue Parameter erstellen für die Materialisierung
    • 3D-Script bearbeiten, um das 3D-Modell zu verfeinern (z. B. sichtbare 3D-Polylinien entfernen)
    • Vorschau-Bild erstellen, etc.
