Freifläche mit Vermesser-Daten erstellen

Diese Kurzhilfe zeigt Ihnen, wie Sie Textdateien mit xyz-Koordinaten (z. B. Vermesser-Daten) in ArchiCAD importieren können, um daraus automatisch eine Freifläche zu erstellen.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Anforderungen an die Vermesserdatei:

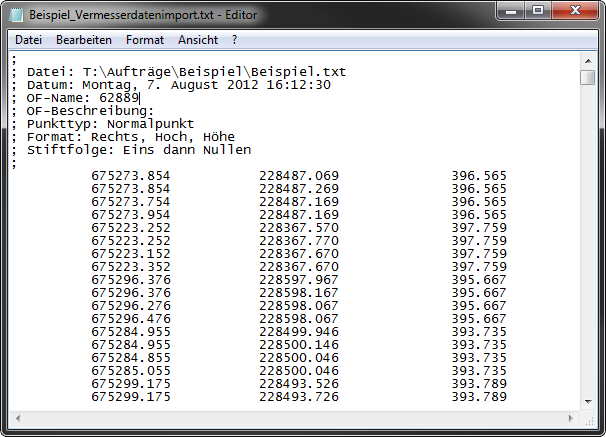

Beispiel Datenstruktur
  • Die Textdatei muss aus zeilenweisen Daten bestehen, wobei jede Zeile drei numerische Einträge enthält. Der Zeile kann optional eine zusätzliche numerische ID vorangestellt werden.
  • Verwenden Sie Trennzeichen zwischen den Dateneinträgen. Das Trennzeichen kann ein Semikolon, Komma oder ein Leerzeichen sein, es muss jedoch einheitlich sein.
  • Jede Zeile, die einen nicht-numerischen Wert (Buchstaben etc.) beinhaltet, wird als "Kommentar" betrachtet und nicht berücksichtigt.
  • Wenn die Daten in der Textdatei in einem uneinheitlichen Format vorliegen, erscheint die Fehlermeldung: ArchiCAD kann die Daten in dieser Datei nicht interpretieren.

Eine Beispieldatei können Sie hier herunterladen.

Tipp:

Wenn Sie eine .TXT Datei erhalten haben welche nicht die korrekte Datenstruktur aufweist. So können Sie diese in Excel öffnen und bereinigen.

Achten Sie darauf, diese anschliessend als Text (Tabstopp-getrennt) *.txt zu sichern, um die Daten in ArchiCAD einlesen zu können.

Vorgehen:

Dialogfenster
Dialogfenster
  1. Achten Sie darauf, dass Sie sich im EG befinden.
  2. Gehen Sie ins Menü Ablage / Externe Daten / Freifläche aus Vermesser-Daten erstellen.
  3. Suchen Sie in dem jetzt angezeigten Dialogfenster nach einer .txt oder .xyz Datei mit den gewünschten Daten.

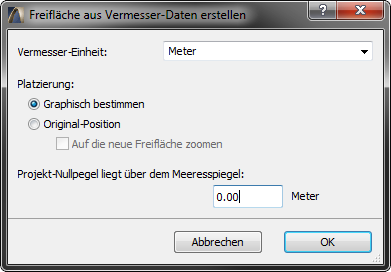

  4. Das Dialogfenster Freifläche aus Vermesser-Daten erstellen wird angezeigt:

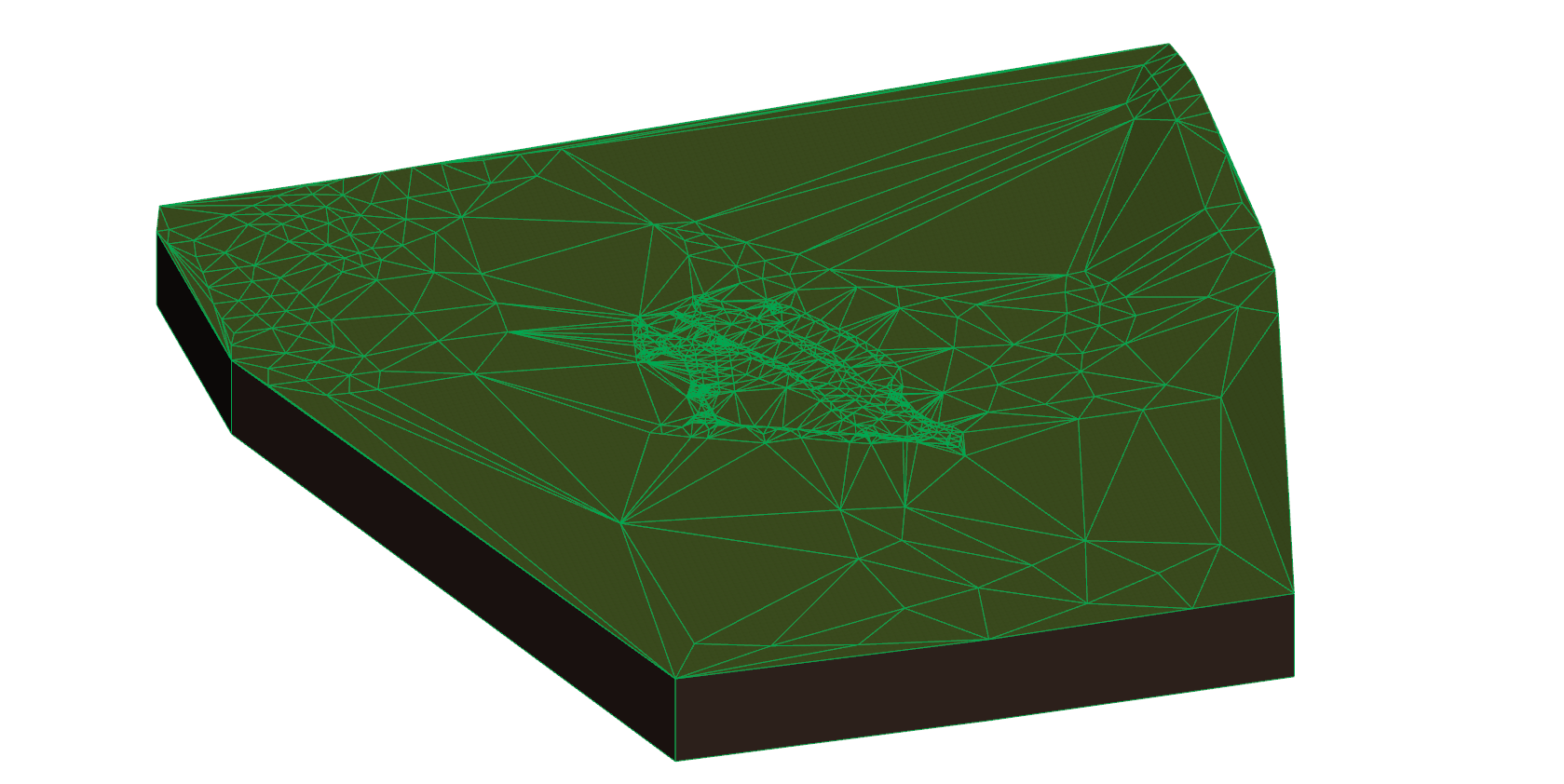

Resultat 3D-Fenster
Resultat 3D-Fenster

Vermesser-Einheit:

Geben Sie die Einheit für die Vermesser-Daten ein.



Platzierung:

  • Graphisch bestimmen: Sie platzieren die Freifläche mit einem Mausklick an der gewünschten Position.
  • Original-Position: Die neue Freifläche wird entsprechend dem Nullpunkt, wie er in der Vermesser-Datendatei definiert ist, platziert. In diesem Fall können Sie optional Auf die neue Freifläche zoomen, sobald Sie sie platzieren.



Projekt-Nullpegel liegt über dem Meeresspiegel:
Geben Sie die Höhenlage Ihres Projektursprungs über Meereshöhe ein (in der von Ihnen definierten Vermesser-Einheit). ArchiCAD berücksichtigt dies beim Konvertieren der Z-Werte der Vermesser-Daten in der Freifläche.

Empfehlung:
Lesen Sie nach Möglichkeit Geometer-Dateien immer im EG ein. Nur so ist sichergestellt, dass wenn Sie im Dialogfenster bei Projekt-Nullpegel Ihren Höhenwert aus der Projektlage eintragen, dieser auch korrekt und ohne Geschosshöhenversatz übernommen wird! Darüber hinaus wird nur ein Gelände, welches sich im EG befindet, bei einem eventuellen späteren Solibri-Export berücksichtigt.
