Es kann vorkommen, dass Sie die wahre Grösse einer geneigten Wand oder einer schrägen Fläche benötigen. An dieser Stelle wollen wir Ihnen zeigen, wie Sie dies in ArchiCAD schnell und einfach bewerkstelligen können.

1. Wechseln Sie ins 3D - Fenster.
2. Stellen Sie die 3D - Engine auf die Vektorielle Engine (3D / 3D - Fenster Einstellungen / Vektorielle Engine) wechseln Sie ausserdem den Modus auf Verdeckte Kanten.

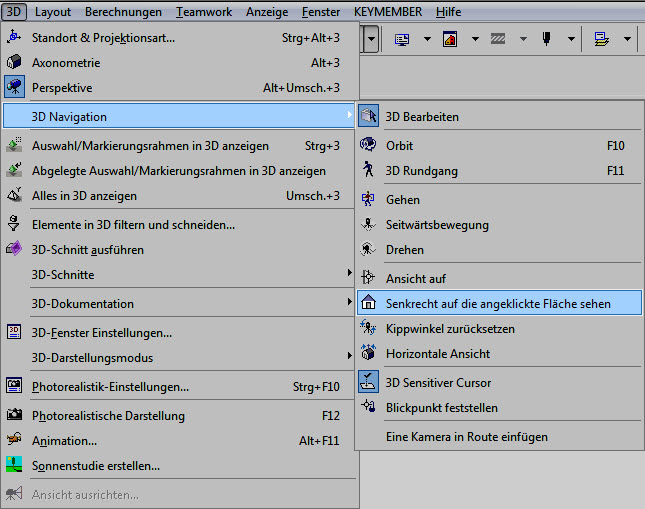

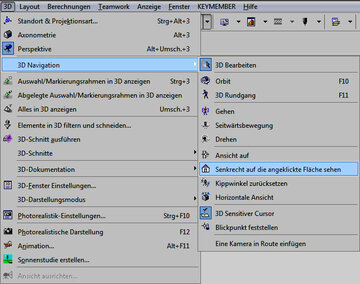

3. Stellen Sie nun die Ansicht auf die gewünschte Fläche ein: 3D / 3D Navigation / Blick senkrecht ausrichten und klicken Sie nun irgendwo in die geneigte Wand.

Um nun diese Ansicht in den Grundriss zu kopieren, verwenden Sie den Markierungsrahmen:

1. Überprüfen Sie, dass der Markierungsrahmen im Infofenster auf zweidimensional. Ziehen Sie nun einen Markierungsrahmen über die senkrecht dargestellte Wand auf.
2. Kopieren Sie den Inhalt des Markierungsrahmens mit Ctrl+C (Windows) oder mit Cmd+C (Mac).

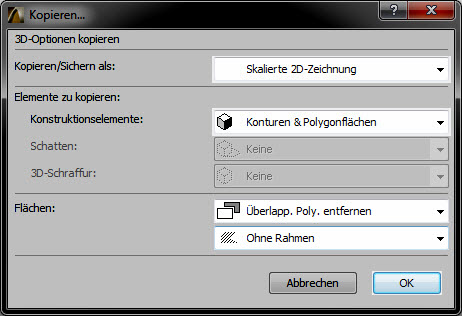

3. Achten Sie darauf, dass Sie in der Abfragemaske die Option Skalierte 2D-Zeichnung
4. ausgewählt haben.
5. Gehen Sie in das gewünschte Zeichenfenster (z.B. Grundriss) und fügen Sie den Inhalt der Zwischenablage mit Ctrl+V (Windows) oder mit Cmd+V (Mac) ein.
