Zum Erstellen und Bearbeiten von Regeln verwenden Sie das Dialogfenster Grafische Überschreibungsregeln. Es lässt sich öffnen über:

• Menü Verwaltung / Grafische Überschreibung / Grafische Überschreibungsregel...
• das Dialogfenster Grafische Überschreibungen: Klicken Sie auf die Schaltfläche Regeln bearbeiten
• das Dialogfenster Umbau‐Filter‐Optionen: Klicken Sie auf die Schaltfläche Grafische Überschreibungsregel

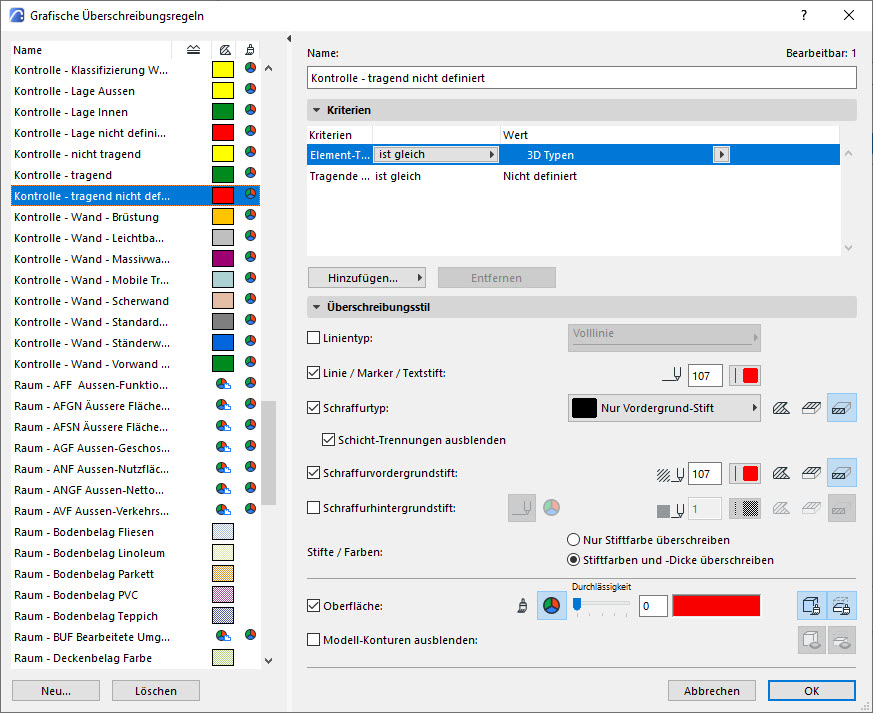

Regeln werden auf der linken Seite des Dialogfensters aufgelistet.

Wählen Sie eine beliebige Regel aus, um ihre Definition in den Registern Kriterien und Überschreibungsstil auf der rechten Seite anzuzeigen.

Damit Sie die Regeln leichter identifizieren können, zeigen Symbole neben dem Regel‐Namen den Linientyp, den Schraffurtyp, die Vordergrund‐ und Hintergrund‐Stifte an sowie die für diese Regel definierte Oberfläche (sofern vorhanden).

Die ersten drei Regeln entsprechen den drei Umbau‐Statusvarianten: Bestand, Abbruch und Neubau.

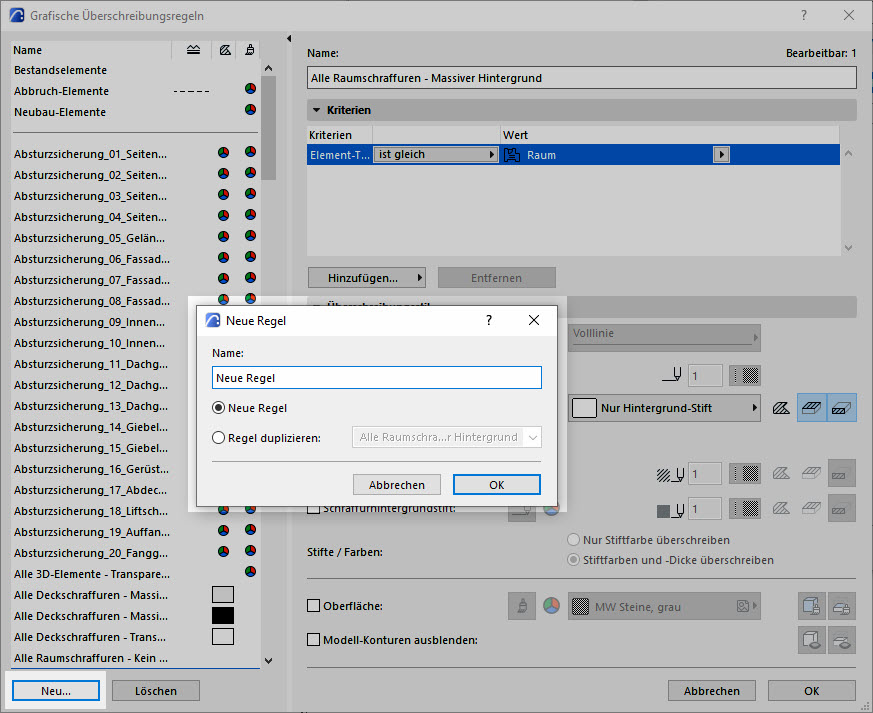

1. Klicken Sie am unteren Rand des Dialogfensters Grafische Überschreibungsregeln auf die Schaltfläche Neu.
2. Geben Sie im Dialogfenster Neue Regel den Regelnamen ein oder wählen Sie Duplikat von Regel, um eine vorhandene Regel zu duplizieren.
   Anmerkung: Die Regeln für die drei Umbau‐Statusvarianten können nicht dupliziert werden.
3. Klicken Sie OK, um die neue Regel zu erstellen.

Als nächstes verwenden Sie die Paneele auf der rechten Seite des Dialogfensters zum Definieren der Kriterien und des Überschreibungsstils. Diese Bedienelemente sind nachfolgend beschrieben.

Verwenden Sie das Register Kriterien, um festzulegen, auf welche Elemente die ausgewählte Regel angewendet werden soll.

1. In der Kriterien‐Liste ist die erste Zeile immer der Element‐Typ. (Unter‐Elemente wie z. B. Fassaden‐Paneele oder Morph‐Flächen sind hier nicht verfügbar.)
2. Wählen Sie diese erste Zeile aus und klicken Sie anschliessend auf den schwarzen Pfeil am Ende der Zeile, um ein Kriterium auszuwählen.

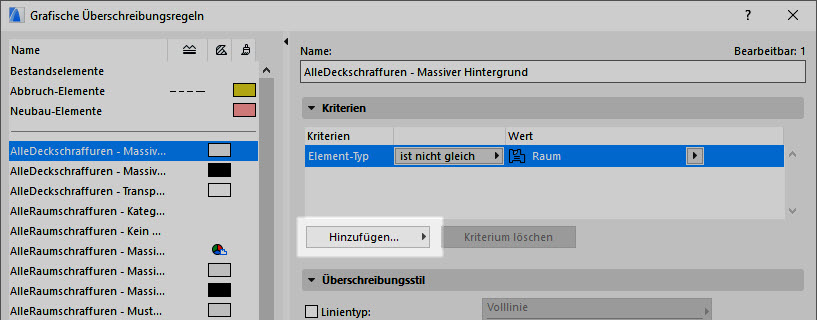

3. Klicken Sie zum Definieren zusätzlicher Kriterien auf die Schaltfläche Hinzufügen..., um eine Liste von Parametern und Eigenschaften aufzurufen. Wählen Sie Kriterien aus (verwenden Sie das Suchfeld oben, um das Kriterium schneller zu finden), und klicken Sie anschliessend auf Hinzufügen oder drücken Sie die Eingabetaste.
4. Sie können zusätzliche Element‐Typen hinzufügen sowie nach Bedarf weitere Kriterien. Die Liste der verfügbaren Kriterien hängt von den Elementen ab, die in den Zeilen oben definiert wurden.

Anmerkungen:

• Die Kriterien für die drei Umbau‐Statusvarianten können nicht bearbeitet werden, da der Umbau‐Status Modell‐Elementen individuell zugeordnet wird statt über Kriterien.
• Diese Bedienoberfläche ähnelt der des Suchen & Aktivieren-Dialogfensters, aber hier stehen keine IFC‐Eigenschaften zur Verfügung.

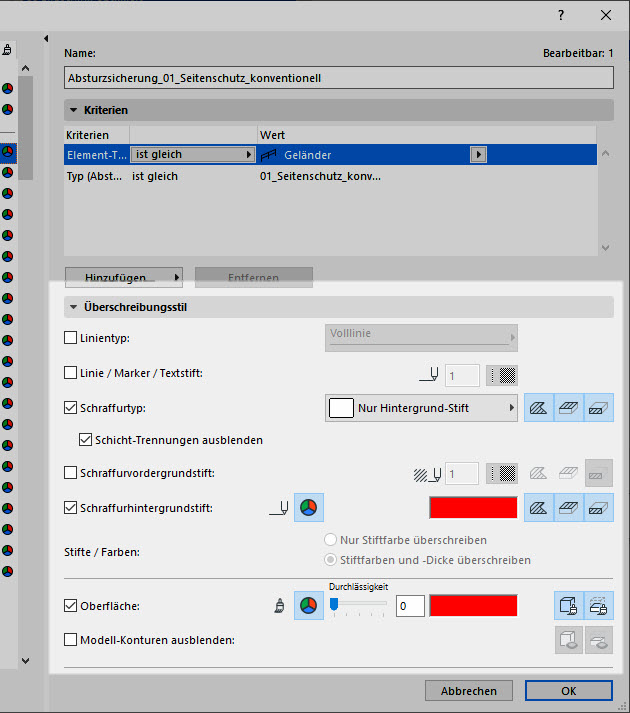

Verwenden Sie das Register Überschreibungsstil, um zu definieren, wie Elemente, die diesen Kriterien entsprechen, angezeigt werden sollen.

Markieren Sie die Kontrollkästchen der Attribute, die überschrieben werden sollen. Zur Verfügung stehen:

• Linientyp und Stift für Linie / Marker / Texte
• Schraffurtyp, Schraffurstift, Schraffurhintergrundstift:
  Klicken Sie auf eines oder mehrere der Symbole auf der rechten Seite des Bedienfelds, um auszuwählen, welche Kategorie (Zeichnungsschraffur, Deckschraffur,  Schnittschraffur) von der Überschreibung betroffen sein soll. Mindestens eine Schraffurkategorie ist immer aktiviert.
• Oberflächenmaterial: Klicken Sie auf eines der Symbole oder auf beide, um die Überschreibung auf geschnittene und/oder Aufsichtsflächen anzuwenden.
• Verwenden Sie den Farbkreis, um für Schraffurhintergrundstift und Oberfläche die gleiche Farbe einzustellen.

Hinweis:

Zusätzlich zu den hier aufgelisteten Überschreibungseinstellungen können Sie zusätzliche Überschreibungseinstellungen in Ihren Umbau‐Filter einbeziehen. Stellen Sie diese im Dialogfenster Umbau‐Filter‐Optionen ein.

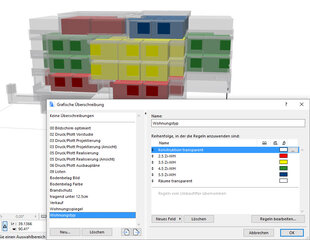

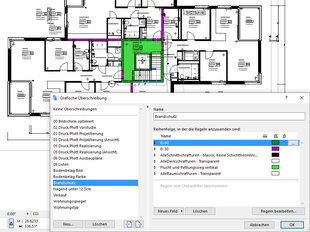

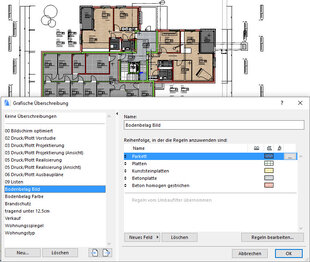

Eine grafische Überschreibung (eine Ausschnitt‐Einstellung) ist eine Sammlung grafischer Überschreibungsregeln, die auf die Elemente des Modell‐Ausschnitts in einer bestimmten Reihenfolge angewendet werden.

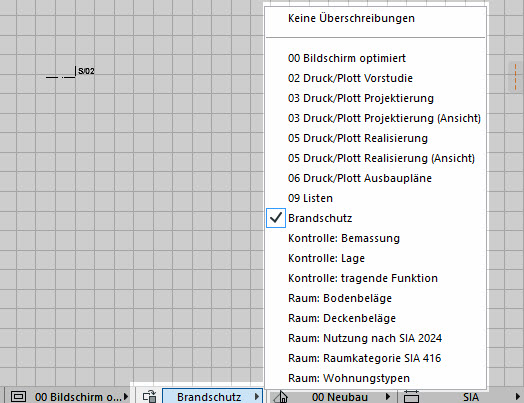

Die momentan wirksame grafische Überschreibung kann in den Schnelloptionen abgelesen werden.

Zur Verwaltung dieser Einstellungen gehen Sie ins Menü Verwaltung / Grafische Überschreibung / Grafische Überschreibungen....

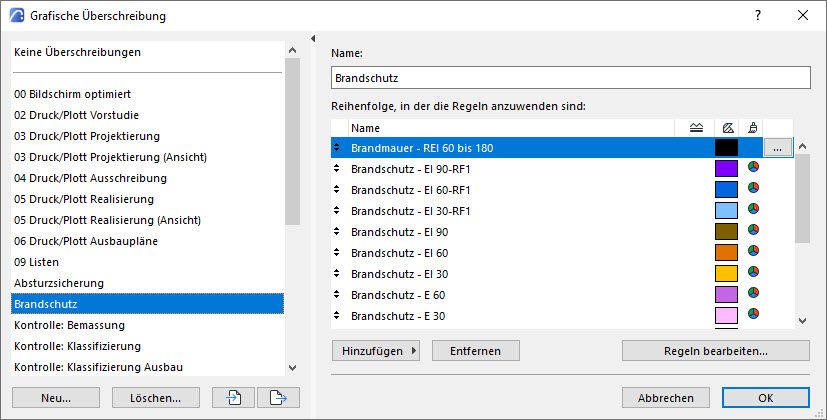

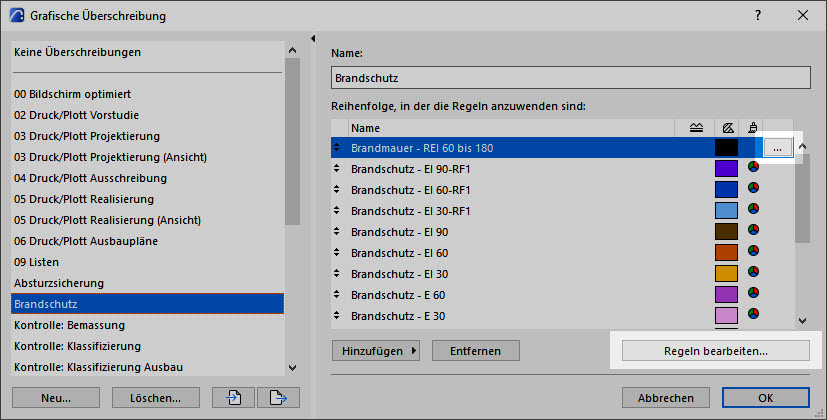

Die linke Seite des Dialogfensters listet die definierten grafischen Überschreibungen des Projekts auf. Die oberste, Keine Überschreibungen, ist vordefiniert und kann nicht geändert werden. Über den Button Neu lassen sich neue grafische Überschreibungen erstellen und ihr Regeln zuordnen.

Die rechte Seite enthält den Namen der grafischen Überschreibung. Darunter sind die in der grafischen Überschreibung enthaltenen Regeln in der Reihenfolge aufgelistet, in der sie auf Elemente angewendet werden. Sie können via dem Button Hinzufügen weitere Regeln hinzufügen oder mit dem Entfernen-Button Regeln entfernen. Falls eine Regel bearbeitet werden soll, klicken Sie unten auf Regeln bearbeiten oder direkt bei der Regel auf die drei Punkte [...] (s. Kapitel Grafische Überschreibungsregeln).

Führen Sie zum Anwenden einer grafischen Überschreibung eine der folgenden Aktionen durch:

• Wählen Sie in den Schnelloptionen die gewünschte Grafische Überschreibung aus.
• Wählen Sie im Dialogfenster Grafische Überschreibungen eine auf der linken Seite aufgelistete Kombination aus und klicken Sie auf OK, um das Dialogfenster zu schliessen.
• Wählen Sie eine Grafische Überschreibung im Menü Verwaltung / Grafische Überschreibung aus.

Wichtig:
Die aktuelle grafische Überschreibung wird im Ausschnitt mitgesichert.

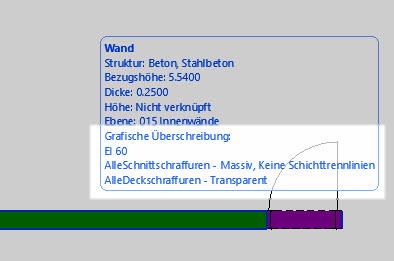

Die Info des Elements listet die grafische Überschreibungsregel, sofern vorhanden, für dieses Element auf.

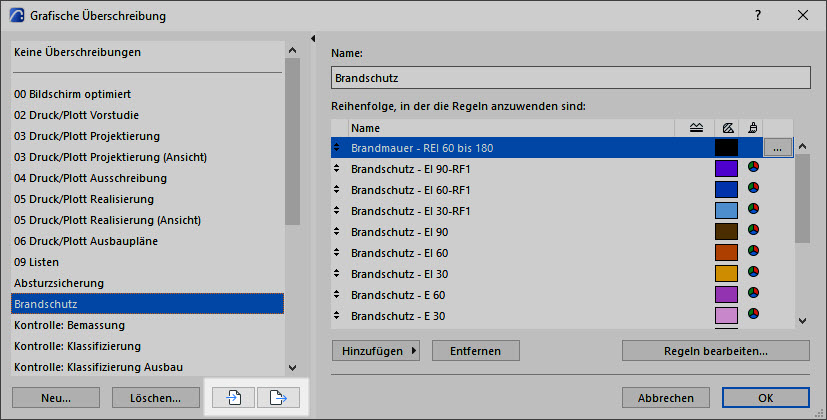

Klicken Sie auf Exportieren, um die ausgewählte grafische Überschreibung als .xml‐Datei an die gewünschte Position zu exportieren.

Zum Verwenden in einem anderen Projekt öffnen Sie das Projekt und klicken Sie auf Importieren im gleichen Dialogfenster, um nach einer .xml‐Datei zu suchen, die als grafische Überschreibung importiert werden soll. Die importierte Kombination und alle darin enthaltenen Regeln werden zu denen des Projektes dazugeladen.

Wenn eine importierte Regel den gleichen Namen hat wie eine bereits im Projekt enthaltene Regel:

• Bei exakter inhaltlicher Übereinstimmung wird kein Duplikat erstellt.
• Unterscheiden sich die beiden Regeln, wird die importierte Regel dem Projekt dazugeladen und ihr Name enthält ein neues Suffix.

Sie können diese Kurzhilfe auch als Video ansehen.

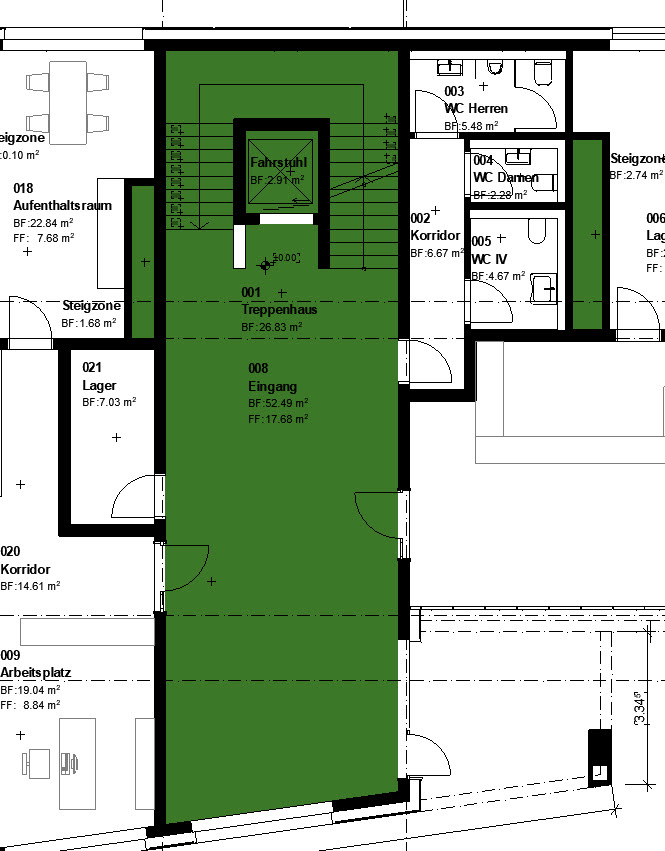

Dank der Farbüberschreibung garantiert Ihnen ArchiCAD Kontinuität zwischen 2D- und 3D-Ansichten, ohne dass Sie zusätzliche Oberflächen generieren müssen.

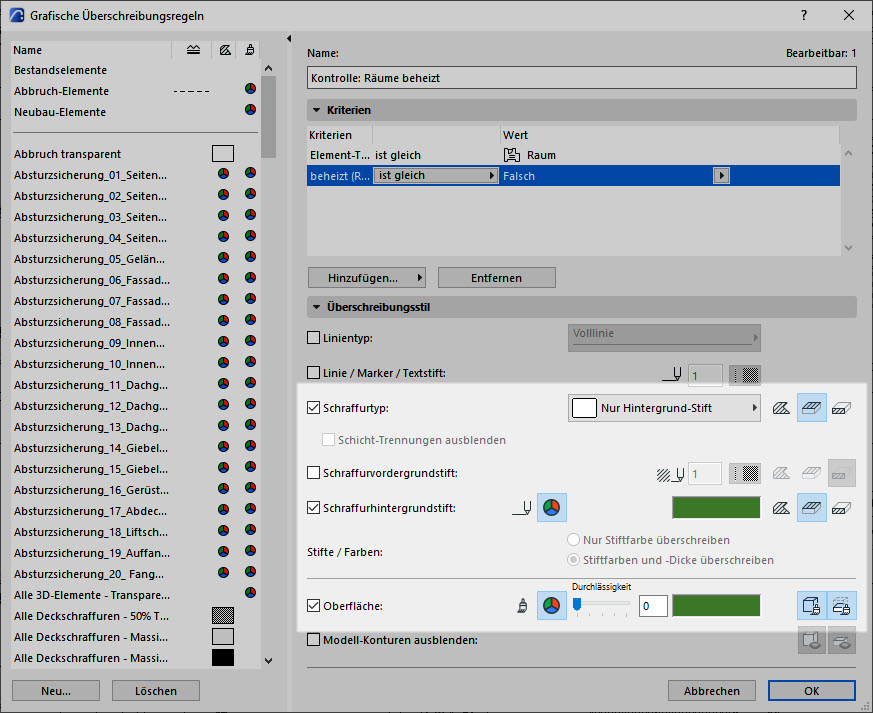

• Aktivieren Sie in den Regeleinstellungen für Grundrissüberschreibungen:
  • Schraffurtyp: Nur Hintergrund-Stift

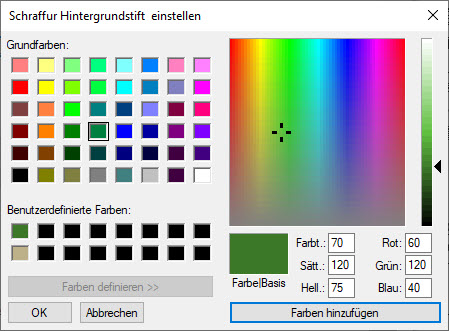

  • Schraffurhintergrundstift: Farbkreis aktivieren, Farbe definieren (z. B. über RGB-Werte)
• Für die 3D-Überschreibung aktivieren Sie: Oberfläche; Farbkreis aktivieren und dieselbe Farbe definieren (z. B. gleiche RGB-Werte)

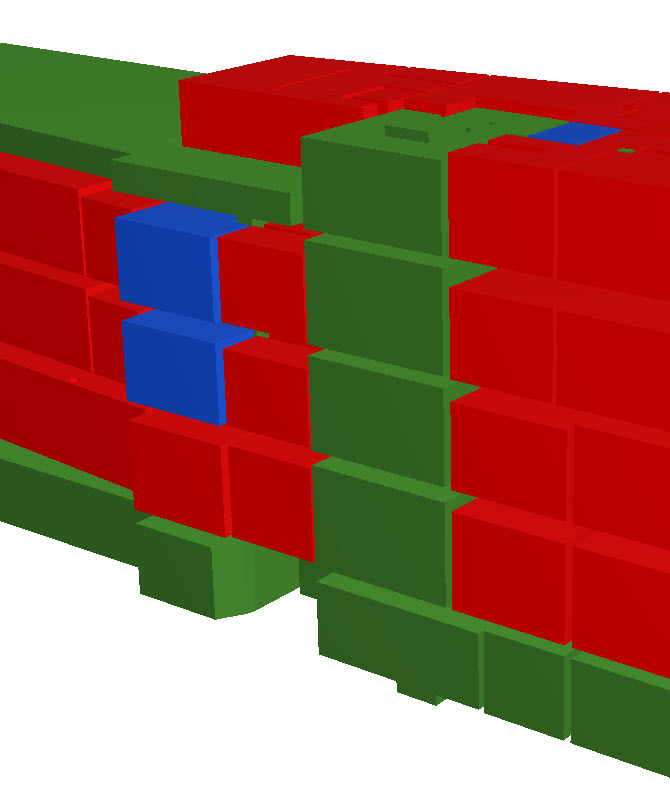

Das Resultat ist dieselbe Farbe in Grundriss- sowie 3D-Darstellungen. In unserem Beispiel für Räume mit der Eigenschaft Nicht beheizt.

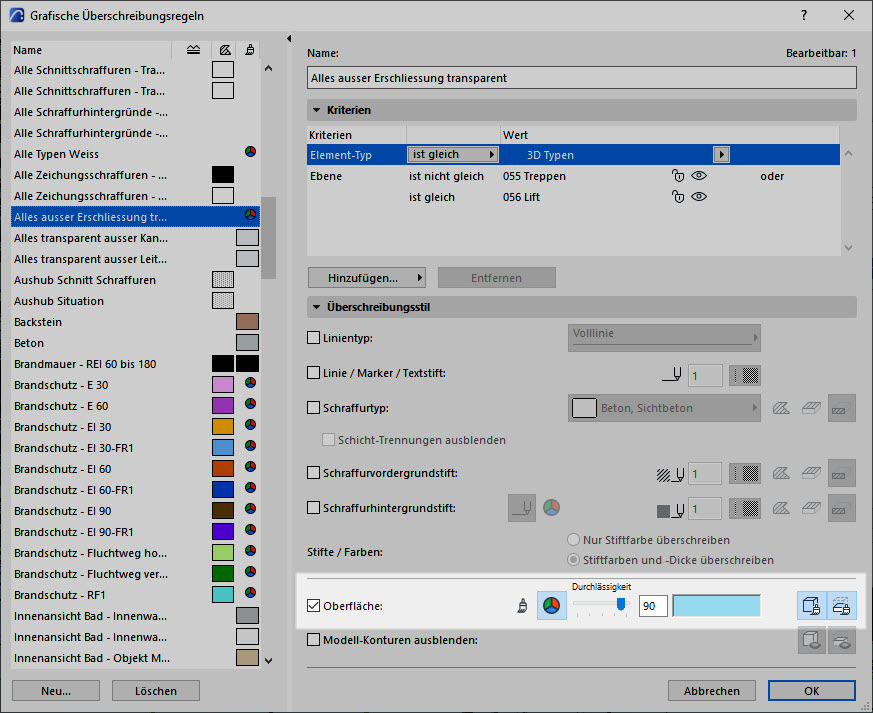

Mit der neuen Farbwahl-Option ist es auch möglich, ohne Umweg über Oberflächenmaterialien bestimmte Teile des Gebäudes transparent darzustellen:

• Definieren Sie unter Kriterien, welche Elemente überschrieben werden sollen.
• Setzen Sie den Haken Oberfläche und wählen Sie die Option Farbe.
• Bestimmen Sie eine Farbe und ziehen Sie den Regler Durchlässigkeit nach rechts.
• Prüfen Sie, dass die Ansichts- und Schnittschraffuren überschrieben werden (2 Symbole rechts).
• Bestätigen Sie mit OK und betrachten Sie das Resultat.

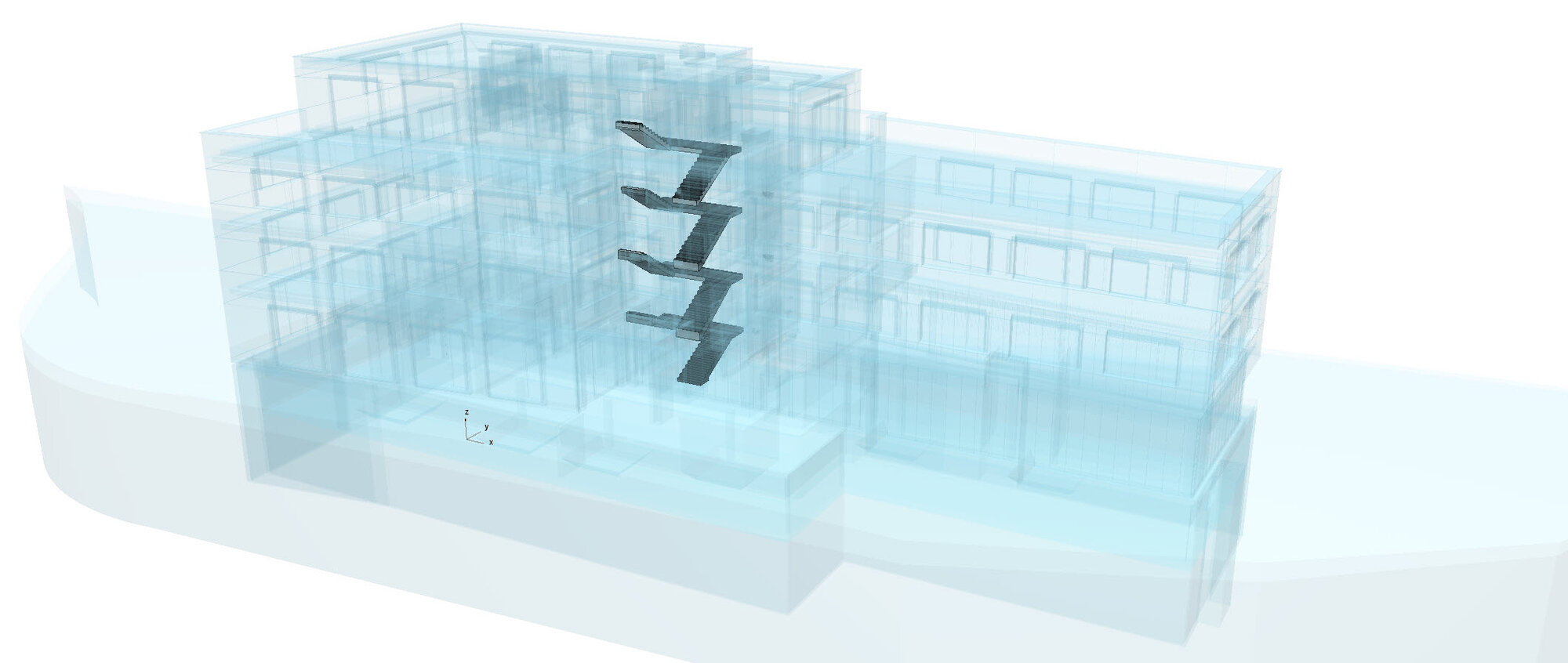

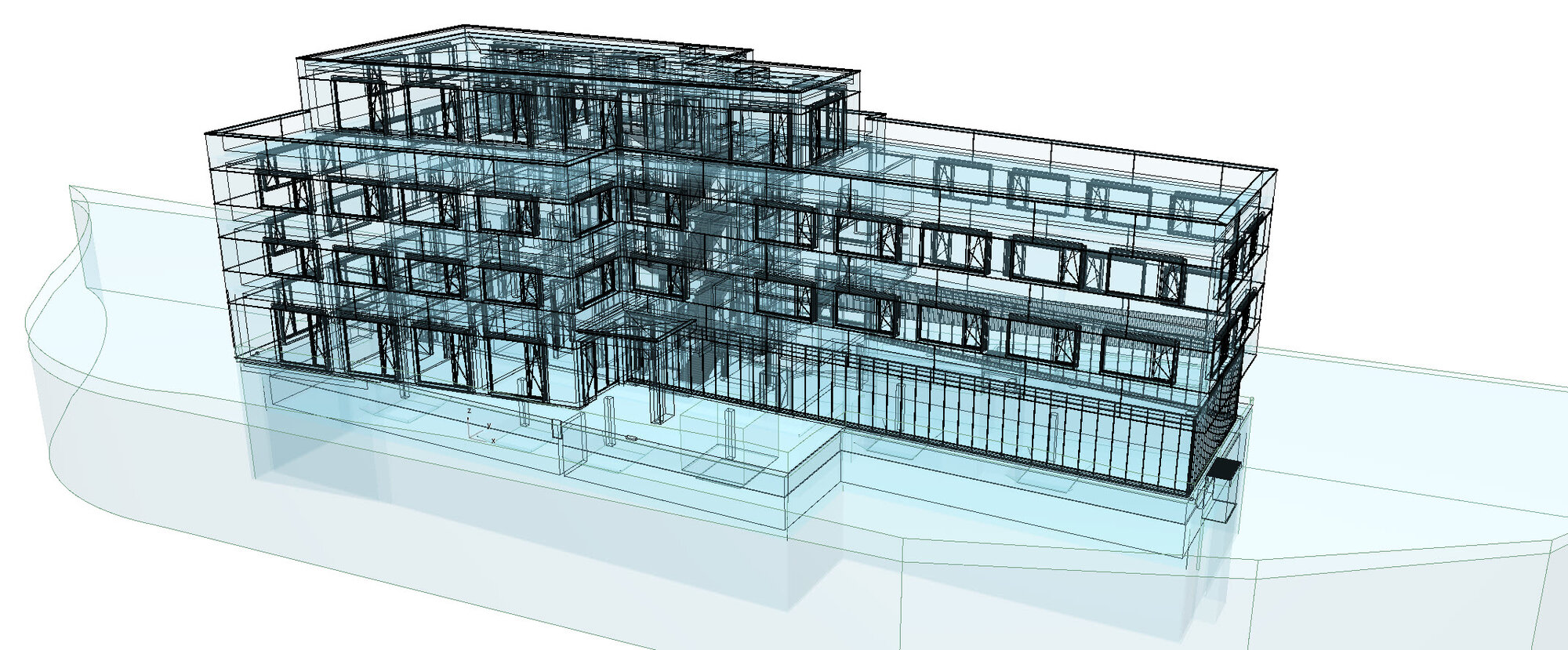

Die Treppen werden bereits sichtbar, jedoch mit der Transparenz auch sehr viele Modellkonturen. Diese können ebenfalls direkt in der grafischen Überschreibung ausgeblendet werden:

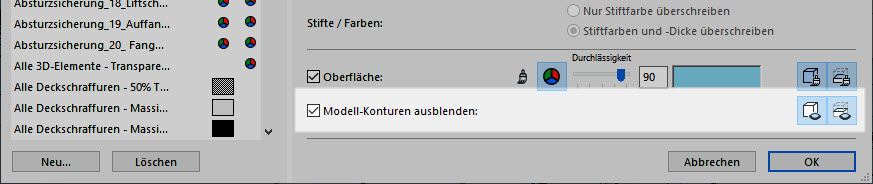

• Aktivieren Sie zusätzlich den Haken Modell-Konturen ausblenden.
• Prüfen Sie, dass die Buttons für Ungeschnittene und Geschnittene Oberflächenkonturen ausblenden aktiv sind.
• Bestätigen Sie mit OK.

Tipp: Die Modellkonturen können auch über die 3D-Stile ausgeblendet werden. Jedoch werden durch diesen Vorgang bestimmte Linien (wie z. B. Fenster- / Türöffnungslinien) nicht berücksichtigt.

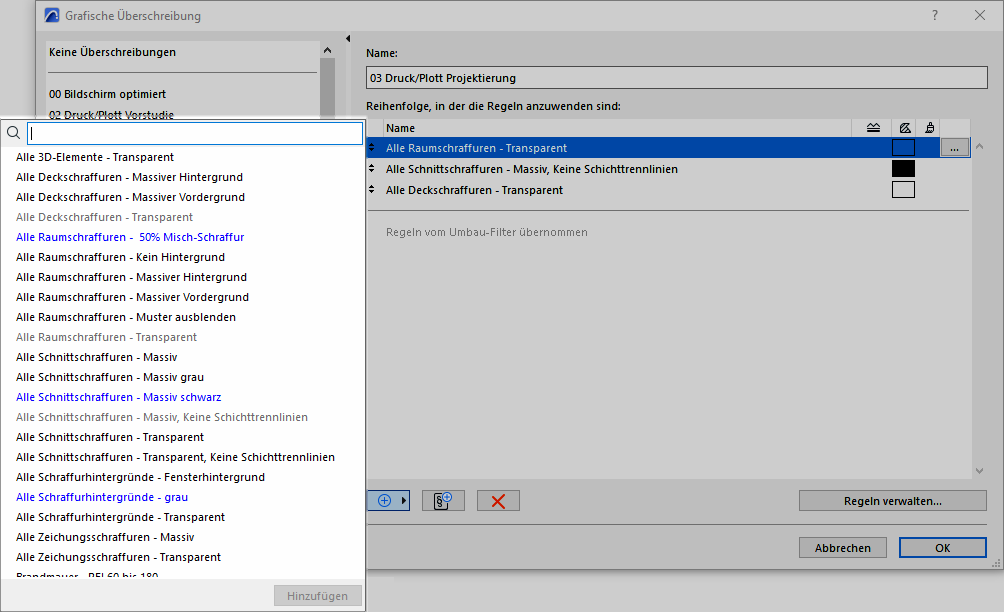

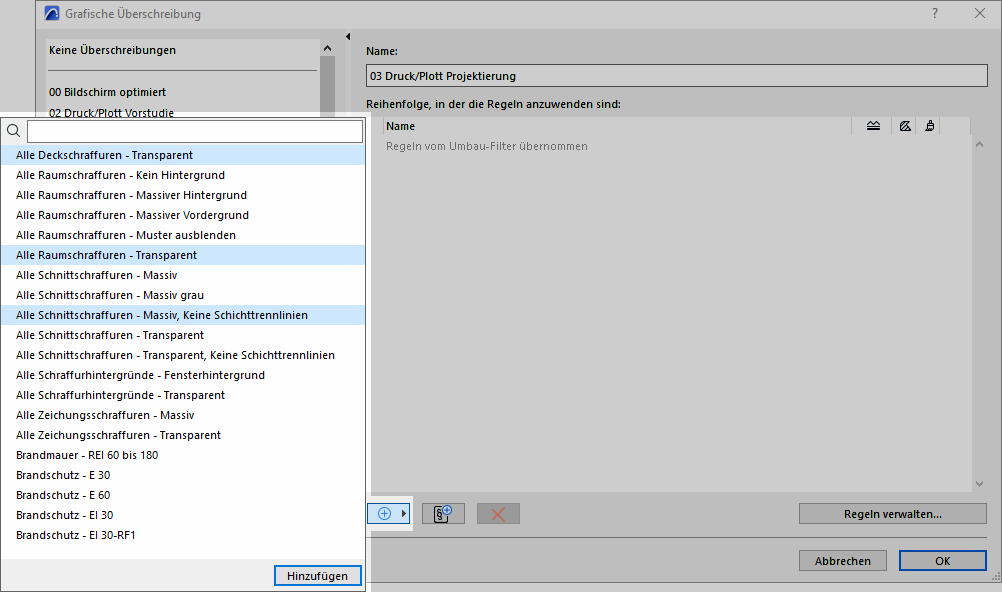

Ab ArchiCAD 26 ist für ein schnelleres Einrichten von Grafischen Überschreibungskombinationen nun eine Mehrfachauswahl beim Hinzufügen von Regeln möglich.

Auch eine Suchleiste wurde eingebaut, damit Sie die gewünschte Regel schnell finden.

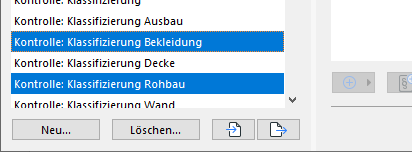

Eine Mehrfachauswahl ist nicht nur bei den Regeln möglich, sondern auch bei den Grafischen Überschreibungskombinationen.

Wählen Sie mit gedrückter Ctrl/Cmd-Taste mehrere Kombinationen aus, damit Sie diese Auswahl beispielsweise löschen oder über das entsprechende Symbol  exportieren können.

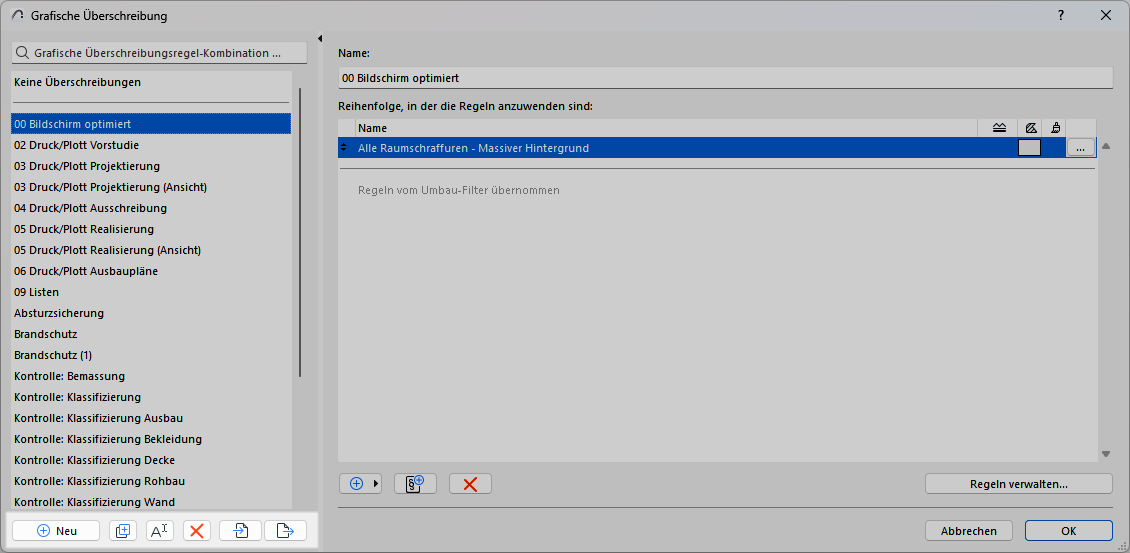

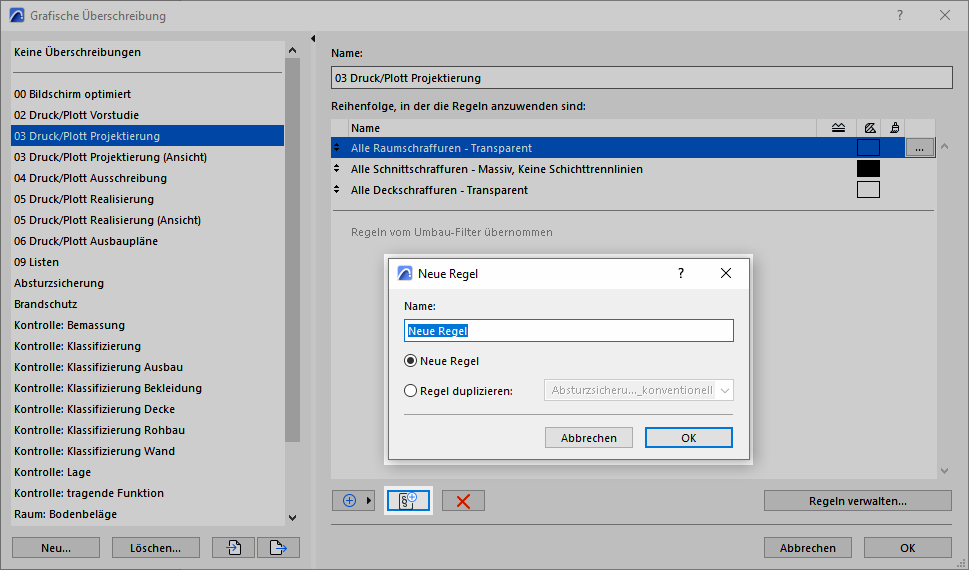

Im Dialogfenster Grafische Überschreibung wurde ein neuer Befehl Neue Regel hinzufügen  hinzugefügt.

Durch diesen Button können Sie direkt eine neue Regel in die Kombination hinzufügen, welche Sie anschliessend bearbeiten können.

Wenn Sie den Befehl Vorhandene Regeln hinzufügen  wählen, sind die Regeln zum Teil in drei unterschiedlichen Farben dargestellt:

blau = Neu erstellte Regeln.
grau = Bereits hinzugefügte Regeln.
schwarz = Bestehende Regeln, welche nicht hinzugefügt wurden.
