Manuell:

Diese Methode wählen Sie, wenn die Begrenzung Ihres Raumes nicht klar von Elementen umgeben ist (z. B. bei der Planung mittels Raumbereichen). Es stehen 3 Geometriemethoden zur Verfügung, um manuelle Räume zu erstellen: Polylinie, Rechteck oder gedrehtes Rechteck. Zeichnen Sie mit einer dieser Methoden den Raumumriss nach und legen mit dem Hammer die Position des Raumstempels fest.

Beispiel:

Verwenden Sie bei Aussenräumen für eine korrekte Berechnung die Konstruktionsmethode Manuell. Dies betrifft Aussenräume, welche von halbhohen Wänden, Profilwänden oder teilweise von gar keinen Wänden umgeben sind.

Innenkante:

Diese Methode wählen Sie, wenn der Raum mit Wänden klar abgegrenzt ist. Sie müssen nur einmal irgendwo innerhalb des Raumes klicken und positionieren anschliessend mit dem Hammer den Raumstempeltext. Die Raumfläche reicht bis an die Wand und gibt die Raumnettofläche an.

Referenzlinie:

Bei dieser Methode gehen die Raumflächen bis zur Referenzlinie. Da bei Aussenwänden die Referenzlinie mehrheitlich aussen liegt erhalten Sie so zusätzlich Bruttoflächen z. B. die Brutto-Geschossflächen.

Im Dialogfenster Räume aktualisieren werden Sie auch auf Räume hingewiesen, die möglicherweise Probleme aufweisen. Die Spalte Status informiert darüber, ob der Raum aktualisiert werden konnte und falls nicht, welches Problem vorliegt. Folgende Symbole können als Status erscheinen:

	Der Raum wurde erfolgreich aktualisiert.
	Der Raum wurde manuell erstellt und kann daher nicht automatisch aktualisiert werden.
	Die Ebene, auf der sich der Raum befindet, ist geschützt. Entsichern Sie die Ebene und wiederholen Sie die Aktualisierung.
	Der Raum schneidet sich selbst. Korrigieren Sie die Geometrie. Eventuell müssen Sie den Raum teilen. Wählen Sie einen Raum aus und klicken Sie auf Auf ausgewählte Raumflächen zoomen, um einen Raum zu untersuchen.
	Der Ausgangspunkt des Raumes befindet sich ausserhalb der Raumgrenze. Jeder automatische Raum besitzt einen Ausgangspunkt, der sich innerhalb dieses Raumes befinden muss. Platzieren Sie den Ausgangspunkt innerhalb des Raumes und starten Sie die Aktualisierung erneut.
	Der Raum kann nicht ordnungsgemäss angepasst werden, da Probleme beim Lokalisieren der Ränder auftreten.

Weitere Schaltflächen:

Die ursprüngliche Position von Raumstempeln kann beim Aktualisieren von Räumen beibehalten werden, wenn das Kontrollkästchen Raumstempel beibehalten aktiviert wird. Um die 3D-Raumbeschneidung zu entfernen, aktivieren Sie die Kontrollkästchen Oberen Beschnitt bei Aktualisierung entfernen und/oder Unteren Beschnitt bei Aktualisierung entfernen. Wenn Sie diese Kontrollkästchen nicht aktivieren, können bei bestimmten geometrischen Konfigurationen Probleme auftreten.

Falls der Raumstempeltext nicht am gewünschten Ort zu liegen kommt, können Sie die Beschriftung sehr einfach verschieben. Aktivieren Sie den Raumstempel, klicken Sie auf einen Aktivierungspunkt des Textes und wählen Sie den obersten Befehl aus der Petpalette (Unterelement bewegen). Ziehen Sie den Raumstempeltext an die gewünschte Position.

Die Texte der Raumflächen können auch gemeinsam im Menü Bearbeiten / Ausrichten automatisch ausgerichtet werden. Wichtig dabei ist, dass Sie nur jeweils die Textblöcke der Raumflächen aktivieren, um diesen Befehl auszuführen.

Sie können diese Kurzhilfe auch als Video ansehen.

Mit dem Raumstempel-Etikett gewinnen Sie viele neue Freiheiten im Beschriften und Dokumentieren Ihrer Räume. Wir unterscheiden neu zwischen dem klassischen 'Raumstempel' und dem neuen 'Raum-Etikett'.

In der Grundeinstellung des Etikett-Werkzeugs (Doppelklick im Werkzeugkasten) wählen Sie den spezifisch für Räume ausgelegte Typ Raumstempel-Etikett.

• Kontrollieren Sie die Vorschau während dem Einstellen, um eine Idee zu haben, wie das Etikett aussehen wird.
• Um in Schnitten / Ansichten mit dem Etikett zu arbeiten, lassen Sie den Haken Mit assoziiertem Element verbergen ausgeschaltet.

Neben den allgemeinen Etikett-Einstellungen wie Textstil, Zeiger oder Symboletikett finden Sie unter Symboletikett Individuelle Einstellungen Möglichkeiten, um Ihr Etikett spezifisch für Räume einzustellen. Folgend eine Auswahl an Einstellmöglichkeiten:

• Im Menü Inhalte definieren Sie, wie die Daten dargestellt werden:
  • z. B. Nur Wert, Name und Wert oder ein eigens definiertes Präfix und Wert etc.
  • Unter Information wählen Sie, was dargestellt werden soll. Ab Anzeigebereichs-Informationen in der gleichen Zeile kann beispielsweise der Name und Nummer auf eine Zeile gebracht werden.
  • Unter Masse wählen Sie die Werte aus, die eingefügt werden sollen.
  • Usw. Probieren Sie die Einstellungen aus.

• Im Menü Anzeigereihenfolge legen Sie die Reihenfolge der gezeigten Inhalte fest.
• Im Menü Textstil überschreiben kann die erste Zeile anders (als im Register Textstil definiert) dargestellt werden. Als 'Titelzeile' beispielsweise.
• Selbstverständlich bietet das Etikett weit mehr Einstellungen, welche je nach Bedarf individuell vorgenommen werden.

Die Etiketten können in mehreren Projektsichten verwendet werden. Da die Etiketten assoziativ sind (sie lesen die darzustellenden Informationen direkt aus dem Element aus), müssen sie immer auf dem Element platziert werden:

• Blenden Sie die Räume ein.
• Fahren Sie mit der Maus an die Stelle, wo das Etikett platziert werden soll.
• Liegen da mehrere Elemente, weist das blaue Infofenster darauf hin (Mehrere Elemente (TAB)).
• Drücken Sie so oft die Tabulator-Taste, bis der Raum markiert ist.
• Setzen Sie das Etikett mit Klick ab.

Tipps:

• In Schnitten / Ansichten empfehlen wir, die Räume nur temporär zum Platzieren der Etiketten einzublenden, da die Oberfläche des Raums sonstige Elemente abdeckt.
• Im Grundriss entscheiden Sie sich, ob der klassische Raumstempel oder das Etikett sichtbar sein soll. Mehr dazu unter Modelldarstellung.

Dank der Option, dass über GDL eigene, assoziative Etiketten erstellt werden können, sind Sie im Design von Raum-Etiketten sehr frei:

• Erstellen Sie Ihr Design im Grundriss oder auf einem Arbeitsblatt mit:
  • Texten
  • Autotexten (welche Rauminformationen auslesen)
  • Linien
  • Schraffuren
  • etc.
• Aktivieren Sie alle Elemente.
• Menü Ablage / GDL-Objekte / Auswahl sichern als... / Etikett.
• Geben Sie dem Etikett einen sinnvollen Namen und speichern Sie es in der eingebetteten Bibliothek ab.

Etikett platzieren:

• Im Etikett-Werkzeug wählen Sie das neue Etikett.
• Platzieren Sie es auf einen Raum im von oben bekannten Vorgehen.
• Folglich stellen die Autotexte die Rauminformationen dar, wobei Texte, Linien und Schraffuren wie nativ erstellt angezeigt werden.

Da das Etikett sowie der klassische Raumstempel beide im Grundriss angezeigt werden können, empfehlen wir:

• Die Etiketten nur in Schnitten / Ansichten zu verwenden (und im Grundriss auf den klassischen Raumstempel zu setzen), oder:
• Überall Etiketten einzusetzen, dann jedoch den Raumstempel auszublenden.

Steuern Sie die Raumstempel-Darstellung global:

• Menü Verwaltung / Modelldarstellung / Modelldarstellung erstellen
• Im Register Konstruktionselement-Optionen schalten Sie den Haken Raum-Stempel anzeigen ein oder aus, je nach gewünschter Option.
• Ist der Haken aus, werden alle Raumstempel der Grundrisse, welche diese Modelldarstellung verwenden, ausgeblendet. Die Etiketten bleiben.

Projekte, welche nicht nativ in ArchiCAD 25 aufgebaut wurden (migrierte Dateien aus ArchiCAD 24 und früher), können die Räume nicht automatisch in Schnitten und Ansichten darstellen. Schalten Sie die Option ein:

• Menü Verwaltung / Grundeinstellung / Altsystem
• Schalten Sie den Haken Raumstempel und ihre zugeordneten Etiketten in Schnittdarstellungen ausblenden. Wie in ArchiCAD 24 und davor aus.

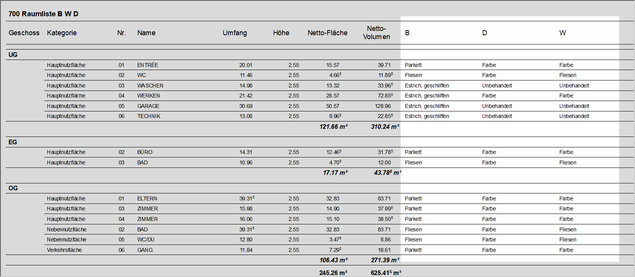

In der ArchiCAD Vorlagedatei finden Sie die vorbereitete Auswertung 700 Raumliste. Sie listet nach Geschossen und Raumkategorien sortiert die im Projekt vorhandenen Räume auf. Im Folgenden wird beschrieben, wie Sie die Liste mit Felder für Boden-, Wand- und Deckenmaterialien ergänzen können.

Vorgehen:

• Gehen Sie ins Menü Berechnungen / Auswertungen / Schema-Einstellungen und klicken auf den Button Neu... unten links.

• Im sich öffnenden Dialogfenster duplizieren Sie die bestehende Liste 700 Raumliste und vergeben eine neue Nummer und Name, z. B. 701 Raumliste B D W.
• Klicken Sie auf Felder hinzuzufügen und wählen unter Eigenschaften / Materialisierung die Felder B, D und W aus.
• Die Materialien werden - sofern abgefüllt - aufgelistet.

Wichtig:

Die Materialien werden nur dann gelistet, wenn Sie die entsprechenden Eigenschaften im Raumflächen-Werkzeug auch abgefüllt haben.

Füllen Sie in den Raumstempel-Einstellungen das Feld Stärke Bodenaufbau aus und stellen Sie als Raumunterkante den Höhenwert des Rohbodens in Bezug zum Ursprungsgeschoss ein. Als Resultat erhalten Sie im Grundriss die korrekten Höhenwerte angezeigt. Vergleichen Sie die Abbildung rechts.

Beispiel:

Im Beispiel mit abgehängter Decke liegt die Raumoberkante bei -0.52 m zum verknüpften 1. Obergeschoss. Bei der im Projekt definierten Geschosshöhe von 2.85 m entspricht dies einer Raumhöhe von 2.33 m, was Sie dem grau hinterlegten Feld entnehmen können. Damit diese Raumhöhe auch im Raumstempel angezeigt wird, aktivieren Sie bei den Anzeige-Einstellungen unter Inhalte die Checkbox für die Raumhöhe. Vergleichen Sie die Abbildungen rechts.

Standardmässig sind Räume im 3D-Fenster nicht sichtbar, ausser sie werden im Grundriss aktiviert und mit Auswahl in 3D anzeigen (Ctrl/Cmd+3) im 3D-Fenster dargestellt.

In diesem Abschnitt lernen Sie, wie Sie die Räume temporär oder permanent im 3D-Fenster sichtbar machen.

Gehen Sie wie folgt vor, um die Räume einzublenden:

• Öffnen Sie das 3D-Fenster  / Tab Ihres Projektes.
• In der Ebenen-Einstellung (Taste E) blenden Sie die Ebenen ein, welche von Räumen verwendet werden.
• Wenn Sie die Räume konstant sichtbar machen möchten, speichern Sie die Einstellung in einer bestehenden oder neuen Ebenen-Kombination.
• Bestätigen Sie mit OK. Die Räume bleiben unsichtbar.

Schalten Sie den entsprechenden Elementtyp ein:

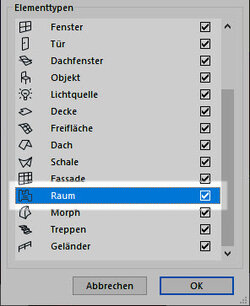

• Öffnen Sie das Menü 3D / Elemente in 3D filtern und schneiden.
• Unter Elementtypen setzen Sie den Haken beim Element Raum und bestätigen mit OK.
• Die Räume sind sichtbar.

Um die Räume auszublenden, gehen Sie folgendermassen vor:

• Konstant ausblenden: Mittels aktualisierter Ebenen-Kombination oder Menü 3D / Elemente in 3D filtern und schneiden.
• Temporär ausblenden: Ebene(n) ausblenden.

Sie haben Raumstempel platziert in Tageslicht-Räumen. Trotzdem wird im Raumstempeltext keine Fensterfläche erkannt und folglich der Wert mit FF=0.00 angezeigt?

Im Video rechts wird erklärt, wie sich dies korrigieren lässt.
