Der Navigator (Organisator)

In dieser Kurzhilfe lernen Sie die fundamentalen Kenntnisse der ArchiCAD-Philosophie. Wie Sie Projekte organisieren und wie Sie dank eines optimierten Projektaufbaus sauber, schnell und sehr effizient in Ihren Projekten navigieren und arbeiten.



Der Navigator ist das "Navi" in ArchiCAD. Sie kommen ohne ihn auch ans Ziel, aber der Weg ist länger und die Arbeitsschritte aufwändiger.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Vier Navigator-Mappen

4 Navigator-Mappen

Im Navigator arbeiten Sie in vier verschiedenen Mappen - je nach Projektstand und Aufgabe, welche Sie erledigen möchten. Sie wechseln in der täglichen Arbeit möglicherweise oft zwischen den einzelnen Mappen hin und her.



Wichtig: Der Modellinhalt bleibt dabei immer identisch. In ArchiCAD arbeiten Sie an *einem* Modell, welches jedoch je nach Projektphase (und somit auch innerhalb der Navigator-Mappen) unterschiedlich dargestellt wird.



Folgend eine schematische Darstellung zum Navigator:

Projektmappe

Weitere Informationen

2694 Die Projektmappe

Die Projektmappe zeigt sämtliche, in Ihrem Projekt vorhandenen Projektsichten, wie Geschosse, Schnitte, Ansichten, Details, Auswertungen und vieles mehr an. Sie ist die Übersicht, in welcher Sie alles finden, was Sie mit ArchiCAD erarbeiten. Lesen Sie in der verlinkten Kurzhilfe mehr dazu.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Ausschnittmappe

Weitere Informationen

2695 Die Ausschnittmappe

Die Ausschnittmappe ist die "Arbeitsmappe". Hier haben Sie die Möglichkeit, mit Ordnern eine eigene (Projekt)-Struktur zu definieren, verschiedene Zoomausschnitte abzulegen und Ausschnitte mit unterschiedlichen, darstellungsabhängigen Einstellungen zu speichern. Lesen Sie in der verlinkten Kurzhilfe mehr dazu.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Layoutbuch

Weitere Informationen

2696 Das Layoutbuch

Im Layoutbuch stellen Sie Ihre Pläne zusammen. Die unendlich grosse Zeichenfläche von Projekt- und Ausschnittmappe erhält eine Begrenzung in Form von selbst definierbaren Blattformaten mit fixen Grössen. Hier platzieren Sie die gespeicherten Ausschnitte. Auch der Plankopf wird hier erstellt.  Lesen Sie in der verlinkten Kurzhilfe mehr dazu.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Publisher

Weitere Informationen

2697 Der Publisher

Publizieren Sie Ihr Modell oder Ihre Pläne mit Knopfdruck in verschiedenen Dateiformaten direkt auf Ihre Festplatte. Hier machen Sie wesentliche Exporteinstellungen wie das Dateiformat (PDF, IFC, BIMx, Ausdruck u. v. m.), Exportpfad, Druckereinstellungen etc. Lesen Sie in der verlinkten Kurzhilfe mehr dazu.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Navigator-Symbolik
Elemente der Projektmappe Elemente der Ausschnittmappe Layout im Layoutbuch Master im Layoutbuch Elemente im Teamwork
 (schwarz)  (blau)  (Plankopf)  (grau, Plankopf)  (farbiger Punkt)



Weitere Navigator-Einstellungen

Projekt-Auswahl

Neben den vier Mappen, in welchen Sie hauptsächlich arbeiten, bietet der Navigator weitere Einstellungen, welche Sie über den Button Projekt-Auswahl oben links aufrufen.



Lernen Sie in den nächsten Registern diese Navigator-Einstellungen kennen:

(Teamwork-)Projekt suchen...

Mit diesen Menüeinträgen können Sie die Ausschnitt-/Layoutstruktur eines externen Projekts im aktuellen Projekt anzeigen lassen:

  • Die Funktion wird bevorzugt verwendet, um Masterlayouts aus einem anderen Projekt zu importieren oder
  • um externe Ausschnitte auf einem internen Layout zu platzieren.
  • Wenden Sie die Funktion im Organisator an (siehe Register Organisator weiter unten).

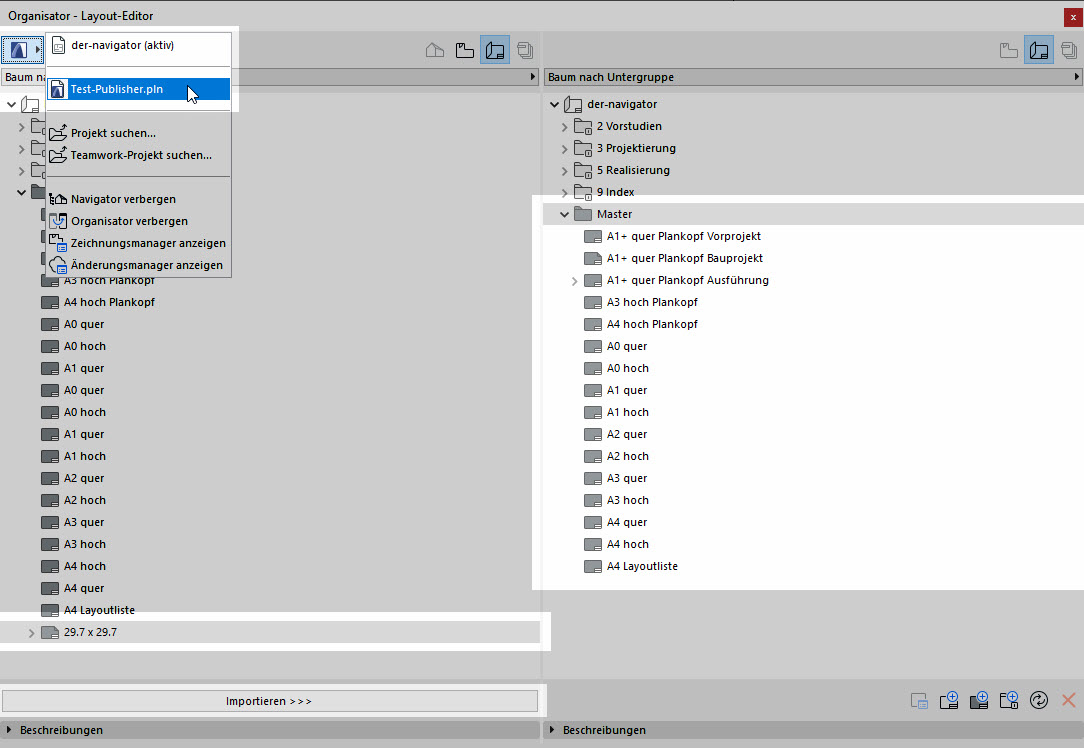

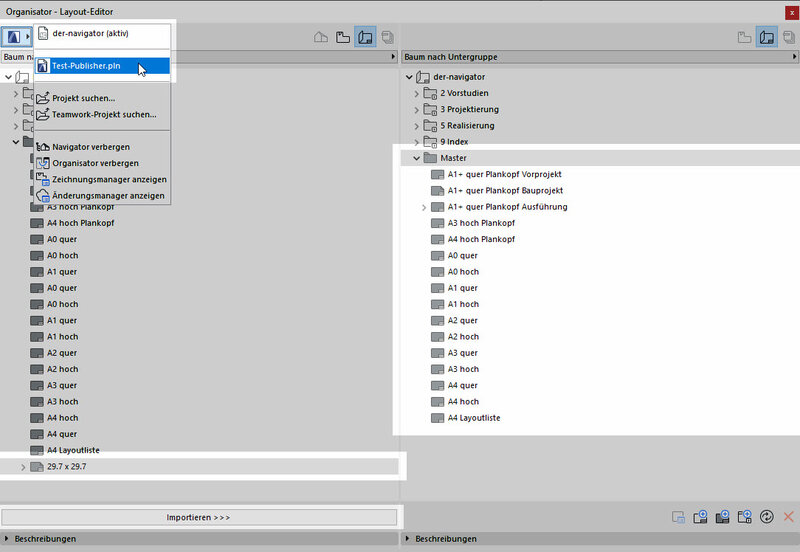

Inhalte aus externem Projekt importieren. Externes Projekt: Links, aktuelles Projekt: Rechts

Navigator ausblenden/Pop-Up Navigator

Palette abdocken
Palette schliessen
Pop-Up Navigator

Wenn Sie den Navigator ausblenden, profitieren Sie von einer grösseren Zeichenfläche. Das kann vor allem auf kleinen- oder Laptop-Monitoren Sinn machen. Gehen Sie folgendermassen vor, um den Navigator auszublenden:

  • Wählen Sie den Befehl Navigator verbergen im Menü Projekt-Auswahl.
  • Tipp: Blenden Sie auch weitere Paletten aus, welche rechts angedockt sind:

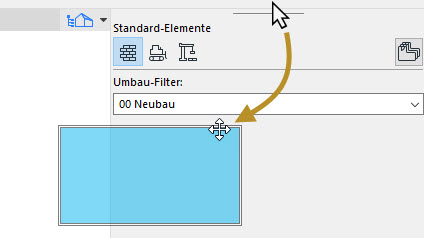

    • Mit Klick auf die feine, graue Linie kann die Palette aus der angedockten Position gelöst werden.
    • Setzen Sie die Palette im "offenen" Bereich ab.
    • Schliessen Sie die Palette mit Klick auf den Schliessen-Button (x).



  • Folglich ist die Zeichenfläche entsprechend grösser.

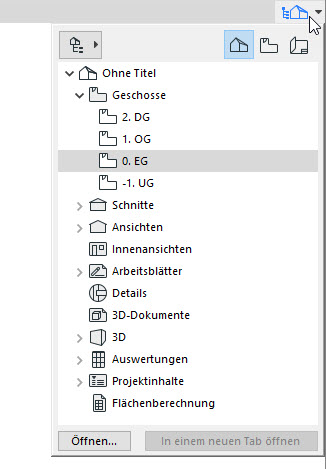

  • Wenn Sie eine Projektsicht / einen Ausschnitt öffnen möchten, steht am Rand der Zeichenfläche oben rechts der Pop-Up Navigator zur Verfügung. Klicken Sie ein Element darin doppelt an, verschwindet der Pop-Up Navigator sofort wieder und gibt die ganze Zeichenfläche frei.



Hinweise:

  • Verwenden Sie den Pop-Up Navigator in Projekten, welche schon strukturiert sind. Im Pop-Up Navigator können Sie keine Ordner oder Ausschnitte erstellen.
  • Die Anwendung des Pop-Up Navigators empfiehlt sich aufgrund der reduzierten Möglichkeiten auf Anzeigen mit begrenzter Fläche.

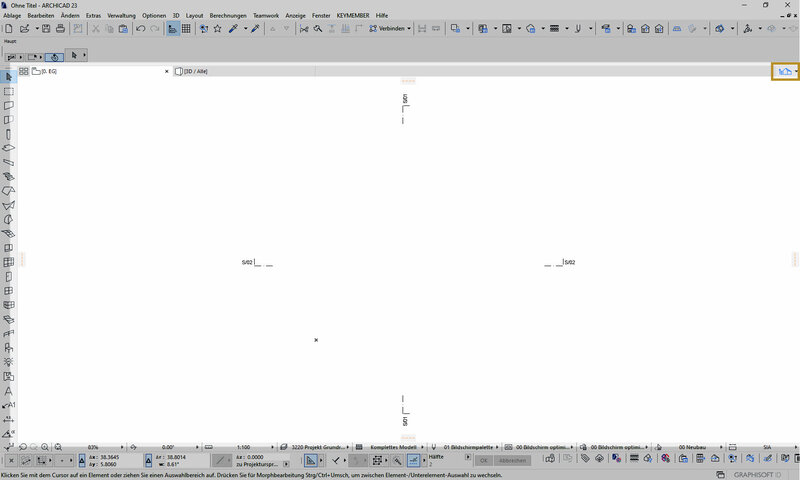

Grosse Zeichenfläche ohne Paletten rechts (Pop-Up Navigator oben rechts aufrufbar)

Organisator

Im Organisator organisieren Sie Ihr Projekt. Öffnen Sie den Navigator über den Button Projekt-Auswahl oder das Tastaturkürzel O. Dazu haben Sie zwei Teilfenster, um verschiedene Operationen durchzuführen. Zum Beispiel:

  • Links: Projektmappe, Rechts: Ausschnittmappe => In dem Layout verknüpfen Sie ganz einfach Projektsichten (aus der Projektmappe) als Ausschnitte.
  • Links: Ausschnittmappe, Rechts: Layoutbuch => Platzieren Sie Ausschnitte direkt auf Layouts.

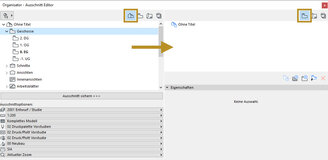

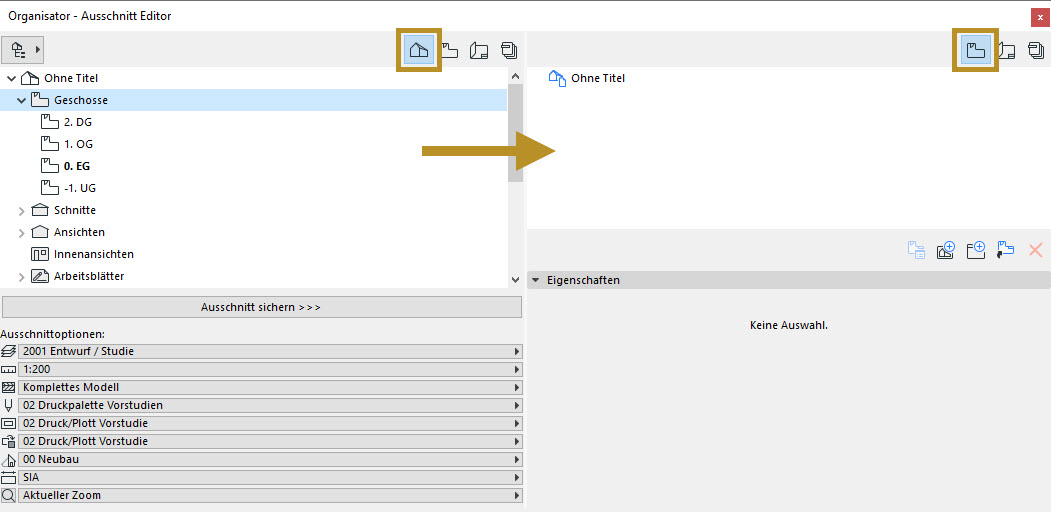

Links: Projektmappe, Rechts: Ausschnittmappe

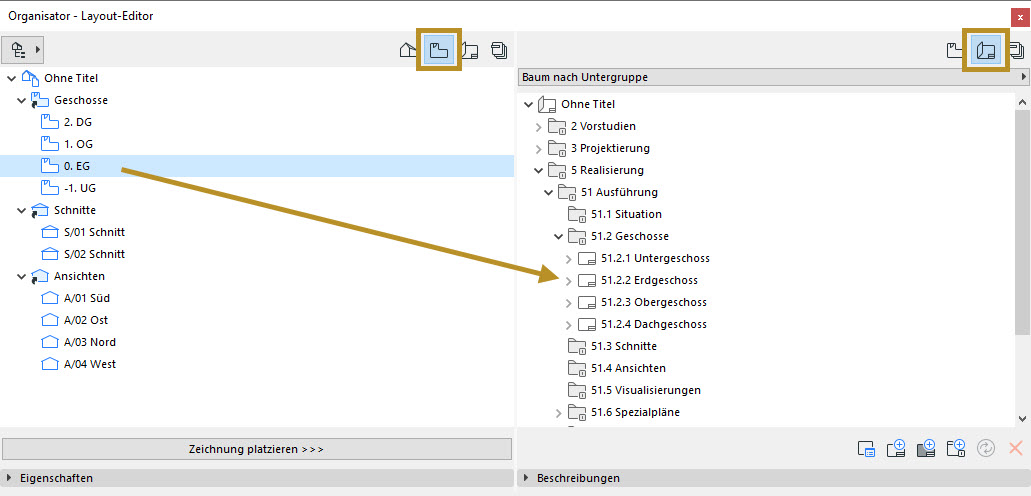

Links: Ausschnittmappe, Rechts: Layoutbuch

Im linken Fensterbereich können Sie auch die Inhalte eines externen (Teamwork-) Projekts anzeigen und so externe Inhalte verknüpfen, zum Beispiel:

  • Masterlayouts aus einer anderen Datei importieren.
  • Ein Ausschnitt einer anderen Datei auf dem internen Layout platzieren.
Links: Externe Projektstruktur, Rechts: Aktuelles Projekt

Tipp: Der Organisator lässt nicht jede Anzeige-Kombination zu:

  • Ist zum Beispiel rechts der Publisher gewählt, kann links die Projektmappe nicht angezeigt werden. Da keine Elemente von der Projektmappe direkt in den Publisher verknüpft werden können.
  • Wenn auf beiden Seiten dasselbe Layout angezeigt wird, können Elemente nur kopiert werden.



Zeichnungsmanager

Weitere Informationen

1140 Zeichnungsmanager

Im Zeichnungsmanager sehen Sie sämtliche im Layout oder auch im Modell platzierten Zeichnungen und können die Verknüpfungen prüfen, aufheben oder ändern.

Änderungs-Manager

Weitere Informationen

1407 Änderungsmanagement in ArchiCAD

1454 Verknüpfte Revisionsmarker

Aus dem Navigator können Sie direkt den Änderungsmanager anzeigen lassen, wenn Sie mit dem Änderungsmanager arbeiten. Lesen Sie die verknüpften Kurzhilfen für weitere Informationen zu dieser Thematik.

Navigator-Vorschau

Weitere Informationen

1261 Navigatorvorschau

Mit der Navigator-Vorschau haben Sie die Möglichkeit, eine Übersicht über den aktuellen Ausschnitt sowie Ihre Position darin zu sehen.
