Modellvergleich

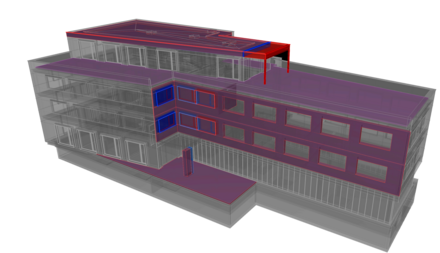

Verwenden Sie den Modellvergleich, um Änderungen zwischen zwei Modellen einfach zu vergleichen und zu visualisieren, sowie zum Filtern und Auflisten der Abweichungen, welche Parameter geändert wurden.





Änderungen werden anhand von folgenden 3D-Elementen erkannt:



  • neue Elemente
  • geänderte Elemente
  • gelöschte Elemente







Die beiden zu vergleichenden Modelle können Folgende sein:





Einzelne Datei
  • Vergleich aktuelles Architektur- oder Tragwerks-Modell, zwei verschiedene Zeitstempelversionen desselben Projekts
  • Vergleich der beiden Versionen vor und nach der Hotlink-Aktualisierung



Mehrere Dateien


  • Vergleich aktuelles Architektur- oder Tragwerks-Modell und externe Datei



Teamwork
  • Vergleich beider Versionen vor und nach dem Empfangen von Änderungen



Tipps

  • Modelle werden im Modellvergleich mit den gewählten Ausschnitteinstellungen oder den im 3D zuletzt aktiven Ausschnitteinstellungen angegezeigt.
  • Die Modelle werden nicht automatisch aktualisiert. Wenn Sie später eines der beiden Modelle ändern, können die Ergebnisse des vorherigen Modellvergleichs nicht aktualisiert werden. Führen Sie in diesem Fall den Modellvergleich auf der Basis der aktualisierten Modelle erneut durch.
  • Modellvergleiche von grossen und komplexen Projekten können einige Zeit in Anspruch nehmen, aber der Prozess läuft im Hintergrund ab. Sie können ohne Unterbrechung am aktuellen Modell weiterarbeiten.
  • Sie können mehrere Modellvergleichsprozesse gleichzeitig ausführen.
  • 2D-Elemente werden beim Modellvergleich nicht berücksichtigt.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Einzelne Datei

Erfahren Sie in diesem Abschnitt, wie Sie das Modelle in einer Datei vergleichen.

Zwei Ansichten eines einzelnen Projekts vergleichen

Dieser Workflow wird empfohlen, um zwei Ausschnitte im selben ARCHICAD-Projekt zu vergleichen. Vergleichen Sie beispielsweise zwei verschiedene 3D-Ausschnitte des bestehenden mit dem neuen Umgebungsmodell.

Vorgehen

Aktuelles Modell auswählen
Auswahlschalter anzeigen
Ausschnitt auswählen
  • Wählen Sie im Menü Extras / Modell vergleichen.

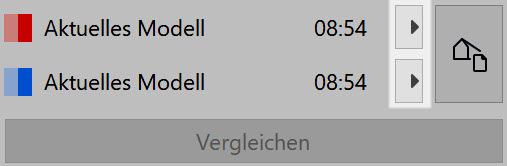

  • Wählen Sie für beide Modelle aktuelles Modell.

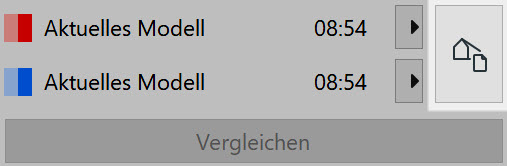

  • Klicken Sie auf den Button Auswahlschalter anzeigen.

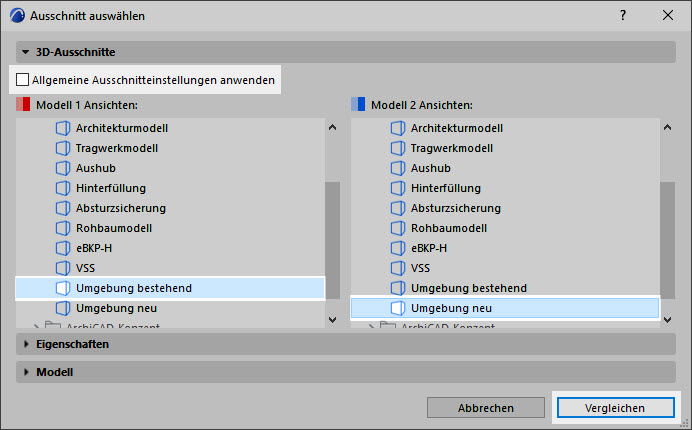

  • Deaktivieren Sie im Dialogfenster das Kontrollkästchen Allgemeine Ausschnitteinstellungen anwenden. Die Ausschnitte der einzelnen Modellversionen werden nun unabhängig nebeneinander dargestellt.
  • Wählen Sie hier die zwei zu vergleichenden Ausschnitte desselben Projekts.
  • Klicken Sie auf Vergleichen.



Die Ergebnisse werden im Modellvergleichsfenster angezeigt. Überprüfen Sie mithilfe der Modellvergleichs-Palette was sich geändert hat.

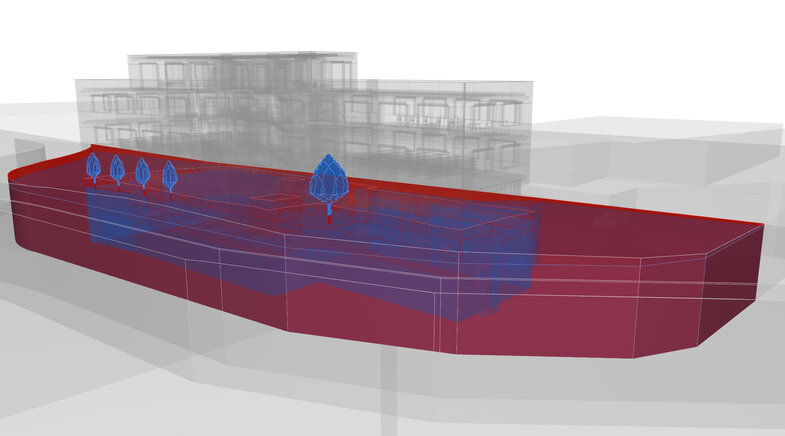

Beispiel: Ergebnis Terrain gewachsen / Terrain neu

Hotlinks vor und nach der Aktualisierung vergleichen

Wenn Sie die Checkbox Modelle nach OK vergleichen im Hotlink-Modul-Manager aktivieren, können Sie sich anzeigen lassen, was sich durch die Aktualisierung geändert hat.

Vorgehen

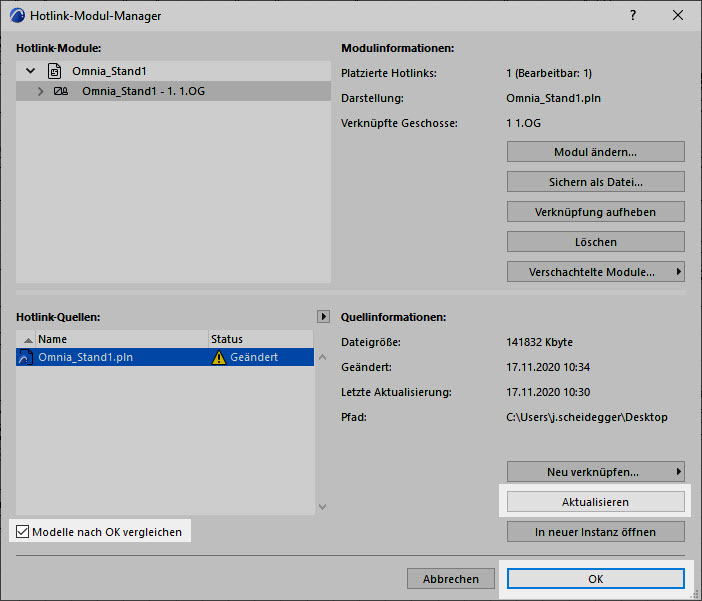

Hotlink-Modul-Manager
  • Wählen Sie die geänderte Hotlink-Quelle aus.
  • Setzen Sie den Haken bei Modelle nach OK vergleichen.
  • Klicken Sie auf Aktualisieren.
  • Klicken Sie auf OK.
  • Das Hotlink-Modul wird im Modell aktualisiert.
  • Das Fenster Modell vergleichen wird geöffnet und die Ergebnisse im Modellvergleichsfenster angezeigt.



Überprüfen Sie mithilfe der Modellvergleichs-Palette im Fenster Modell vergleichen, was sich geändert hat.



Beispiel: Ergebnis Hotlink Vergleich vor und nach dem Aktualisieren

Mehrere Dateien

Erfahren Sie in diesem Abschnitt, wie Sie das Modelle aus verschiedenen Dateien vergleichen.

Gespeicherte Projektstände vergleichen

Verwenden Sie diesen Workflow, um verschiedene Modelle mit unterschiedlichem Status zu vergleichen oder sehen Sie sich den Fortschritt ihn Ihrem Modell an.

Auswahl zwei einzelner Modelle
Modelle vergleichen
  • Wählen Sie im Menü Extras / Modell vergleichen.

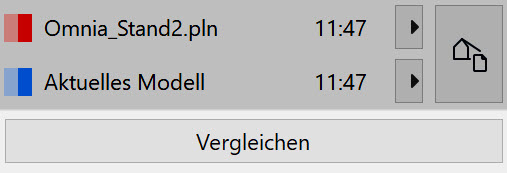

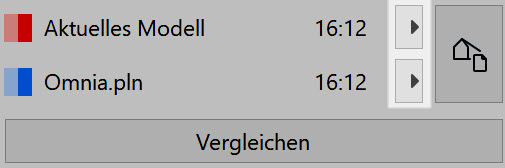

  • Klicken Sie auf Modell 1 Auswahl und wählen Sie Aktuelles Modell.

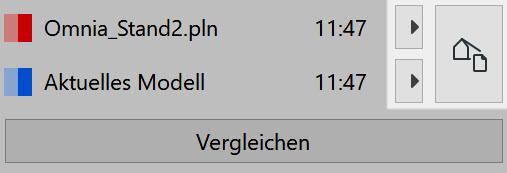

  • Klicken Sie auf Modell 2 Auswahl und suchen Sie nach einer älteren, gesicherten Version.
  • Wählen Sie den Button Auswahlschalter anzeigen, wenn Sie einen spezifischen Ausschnitt wählen möchten.
  • Bestätigen Sie mit Vergleichen.







Die Ergebnisse werden im Modellvergleichsfenster angezeigt. Überprüfen Sie mithilfe der Modellvergleichs-Palette, was sich geändert hat.

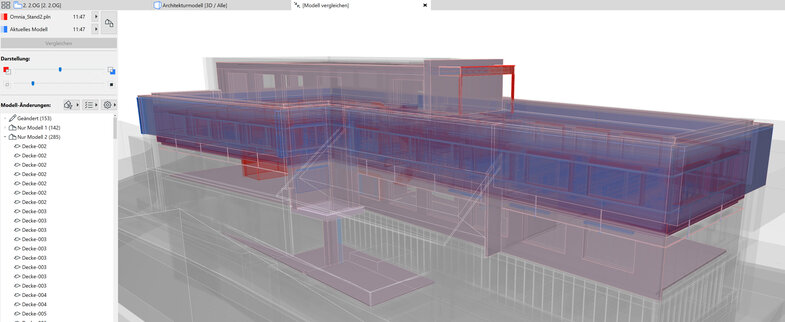

Beispiel: Ergebnis zwei verschiede Planstände aus zwei Dateien

Tragwerksanalyse-Modelle vergleichen

Der Modellvergleich kann auch mit einer SAF-Datei gemacht werden. Verwenden Sie diese Option zum Beispiel, wenn der Tragwerksplaner das überarbeitete Modell nach der Durchführung der Tragwerksanalyse zurückgeschickt hat.

Vorgehen

Auswahl Tragwerkmodell
Ausschnitt auswählen
  • Wählen Sie im Menü Extras / Modell vergleichen.
  • Klicken Sie auf Modell 1 Auswahl und wählen Sie Aktuelles Modell.

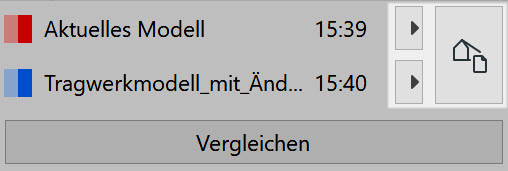

  • Klicken Sie auf Modell 2 Auswahl und suchen Sie über Datei Suchen nach einer vom Tragwerksplaner gesendeten SAF-Datei.
  • Wählen Sie den Button Auswahlschalter anzeigen.

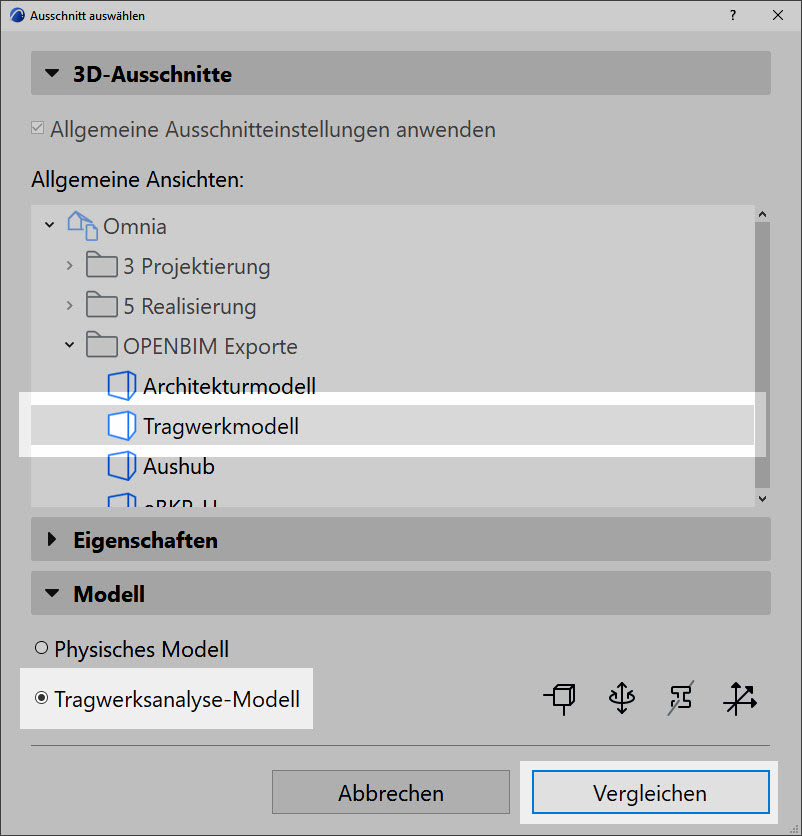

  • Wählen Sie im Dialogfenster unter Modell das Tragwerksanalyse-Modell und definieren Sie Ihren gewünschten Ausschnitt.
  • Klicken Sie auf Vergleichen.



Die Ergebnisse werden im Modellvergleichsfenster angezeigt. Überprüfen Sie mithilfe der Modellvergleichs-Palette was sich geändert hat.

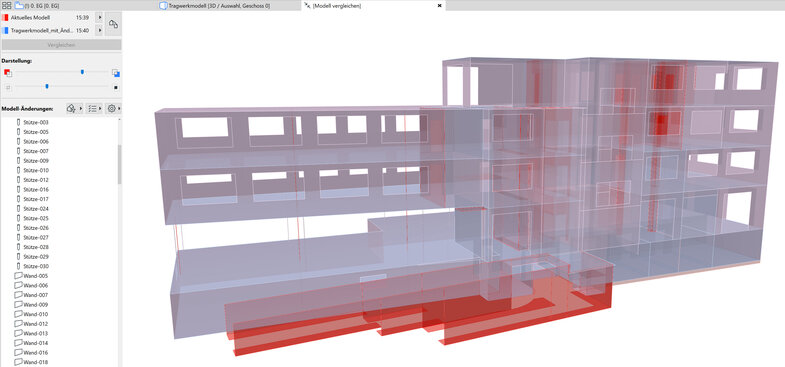

Beispiel: Ergebnis Modellvergleich mit Tragwerksmodell

Tipp: Ausschnitte aus verschiedenen Dateien vergleichen

Der Modellvergleich vergleicht Ausschnitte aus zwei verschiedenen Modellen.



Dieses Vorgehen ist identisch zum Beschrieb einzelne Datei / Zwei Ansichten eines einzelnen Projekts vergleichen. Einzig die Projektauswahl ist unterschiedlich:

Vorgehen

Aktuelle und externe Datei auswählen
  • Wählen Sie im Menü Extras / Modell vergleichen.
  • Klicken Sie auf Modell 1 Auswahl, und wählen Sie Aktuelles Modell.
  • Klicken Sie auf Modell 2 Auswahl und suchen Sie über Datei Suchen nach der Datei, welche Sie vergleichen möchten.

Teamwork

Teamwork-Modellversionen vor und nach dem Empfang von Änderungen vergleichen

Verwenden Sie den Modellvergleich im Teamwork nach dem Empfangen von Änderungen, um zu sehen, was sich im Modell geändert hat. Achtung: Diese Beschreibung gilt nur für die BIMcloud, mit der BIMcloud Basic sind folgende Funktionen nicht möglich.

Im Teamwork-Kontext gibt es zwei Befehle für den Vergleich:



  • Senden und empfangen, dann vergleichen: Senden Sie Ihre Änderungen und empfangen Sie die Änderungen Ihrer Mitarbeiter. Nach dem Senden und Empfangen wird das ''neue Modell'' mit Ihrem vorherigen lokalen Cache (vor dem Empfangen) verglichen.
  • Empfangen, dann vergleichen: Empfangen Sie die Änderungen Ihrer Mitarbeiter. Nach dem Empfangen wird das ''neue Modell'' mit Ihrem vorherigen lokalen Cache (vor dem Empfangen) verglichen.


Der einzige Unterschied besteht darin, dass der erste Befehl Ihre eigene Arbeit an die BIMcloud weitergibt, der zweite Befehl nicht.

Vorgehen

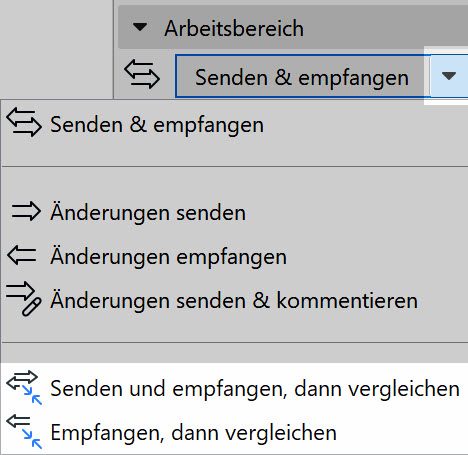

  • Wählen Sie in der Teamwork-Palette über den schwarzen Pfeil neben Senden & empfangen oder gehen Sie über das Menü Teamwork.
  • Wählen Sie einen der beiden Befehle, um das Modell zu vergleichen:
    • Senden und empfangen, dann vergleichen
    • Empfangen, dann vergleichen
  • Der Modellvergleich beginnt.



Die Ergebnisse werden im Modellvergleichsfenster angezeigt. Überprüfen Sie mithilfe der Modellvergleichs-Palette, was sich geändert hat.

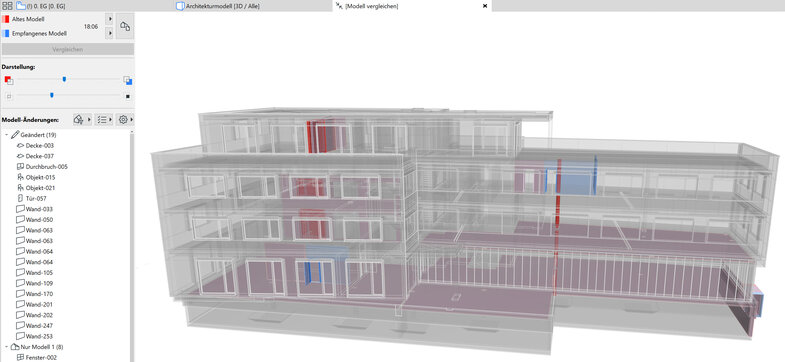

Beispiel: Modellvergleich vor und nach senden & empfangen

Modell filtern

Grundsätzlich werden bei dem Modellvergleich alle Elemente aus dem aktiven 3D-Ausschnitt verglichen. Erfahren Sie in den nächsten Schritten, wie Sie den bereits erstellten Modellvergleich weiter Filtern.

Modell-Änderungen

Änderungen filtern

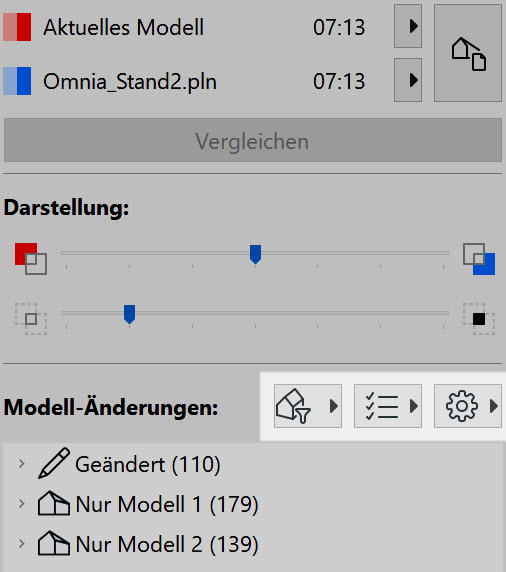

Standardmässig listet die Modellvergleichs-Palette alle 3D-Modelländerungen auf, die sich aus dem Vergleichsprozess ergeben. Verwenden Sie die Filter-Schaltflächen, um die Anzeige der Änderungen einzugrenzen.



Hinweis:

Es geht hierbei lediglich um die farbige Hervorhebung und Sortierung der Elemente. Wenn die Elemente komplett ausgeblendet werden sollen, muss dies zuvor im Ausschnitt definiert werden.

Filtern nach Kriterien

  • Klicken Sie auf das Symbol, um die Elemente nach Kriterien zu filtern.
  • Um die Liste der Elemente einzugrenzen, wählen Sie Eigene.
  • Das Dialogfenster Suchen und prüfen wird geöffnet.
  • Legen Sie Kriterien für die Auflistung von Elementen fest.



Hinweis: Das als Filter verwendete, individuelle Kriterienset kann nicht gespeichert werden.

Filtern nach Parametersets

Aktivieren Sie die Parametersets, die Sie bei den Änderungen hervorheben wollen. Elemente, die sich auf der Basis der überprüften Parameter geändert haben, werden aufgelistet. Verfügbare Parametersets variieren je nach dem ausgewählten Modelltyp, Physisches Modell oder Analytisches Tragwerksmodell.



Hinweis: Die Parametersets in dieser Checkliste sind identisch mit denen in der Info Änderungen an ausgewählten Elementen am unteren Ende der Liste. Aktivieren Sie ein Element, um zu sehen, welche Parameter vorhanden sind.

Einstellungen

Klicken Sie auf die Schaltfläche Einstellungen, um Formatoptionen festzulegen. Aktivieren/deaktivieren Sie im angezeigten Popup-Menü die entsprechenden Optionen, um Ihr bevorzugtes Listenformat festzulegen.


Hinweis: Ziehen Sie die Elemente per Drag & Drop, um ihre Reihenfolge zu ändern.

Änderungen überprüfen

Wählen Sie ein oder mehrere Elemente in der Liste der Modelländerungen aus, um die entsprechenden Elemente im Modellvergleichsfenster zu aktivieren. Das Gleiche gilt auch umgekehrt. Wählen Sie Elemente im Modellvergleichsfenster aus, damit es in der Liste ausgewählt wird.


Tipps:

  • Im Modellvergleichsfenster können Sie nur Elemente auswählen, die auch in der Liste der Modelländerungen aufgeführt sind. Unveränderte Elemente, auch wenn sie im Fenster angezeigt werden, können nicht ausgewählt werden.
  • Klicken Sie auf ein übergeordnetes Element in der Listenansicht, um all seine Elemente im Modell auszuwählen.
  • Machen Sie einen Rechtsklick auf die ausgewählten Elemente im Modellfenster oder in der Liste, um diese direkt im Grundriss oder 3D-Fenster Ihres Modells zu sehen.
  • Blenden Sie für eine bessere Übersicht nicht benötigte Elemente im Modellvergleich aus, indem Sie über Rechtsklick auf das Element den Befehl ausgewählte Ausblenden wählen.

Darstellung

Erfahren Sie in diesem Kapitel, wie Sie die Sichtbarkeit der einzelnen Modelle für den Vergleich grafisch bearbeiten.

Sichtbarkeit / Stärke Modell

Darstellung Modelle

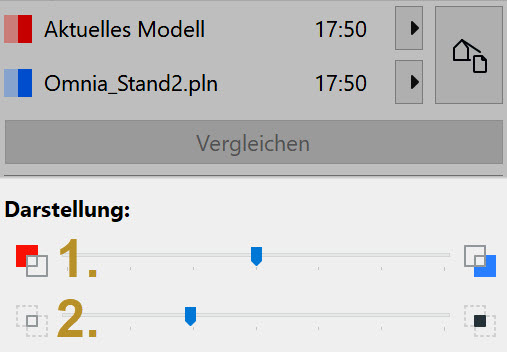

Definieren Sie nach dem Modellvergleich die Sichtbarkeit der Elemente mit den Reglern:

  1. Verwenden Sie den oberen Schieberegler, um Modell 1 oder Modell 2 grafisch stärker hervorzuheben.
  2. Verwenden Sie den unteren Schieberegler, um die relative Sichtbarkeit des unveränderten Modells einzustellen.

Arbeitsumgebung

Arbeitsumgebung

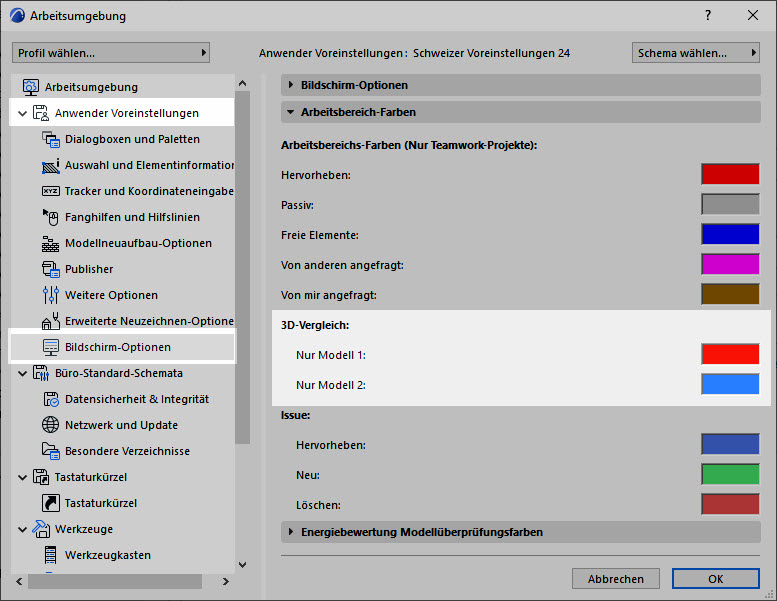

In der Arbeitsumgebung können Sie die Farben für den Modellvergleich definieren.



  • Öffnen Sie im Menü Verwaltung die Arbeitsumgebung.
  • Wählen Sie im Kapitel Anwender Voreinstellungen die Bildschirm-Optionen.



Im Kapitel Arbeitsbereich-Farben können Sie die Farben für das Modell 1 und das Modell 2 einstellen.
