DXF/DWG-Übersetzer im Überblick

Weitere Informationen

2945 DWG/DXF Übersetzungseinstellungen (Glossar)
598 DXF/DWG Export nach Umbau-Status
916 Mehrere Layouts in eine DXF/DWG-Datei exportieren
1434 Ebenen aus DWG-Dateien in ArchiCAD-Ebenen konvertieren
2061 DXF/DWG Bereinigen
2316 DWG Import

Unten stehend erhalten Sie einen detaillierten Überblick über die einzelnen Import und Export DXF/DWG-Übersetzer im ArchiCAD. In der Info-Box rechts finden Sie weitere nützliche, verwandte Kurzhilfen.

Import-Übersetzer

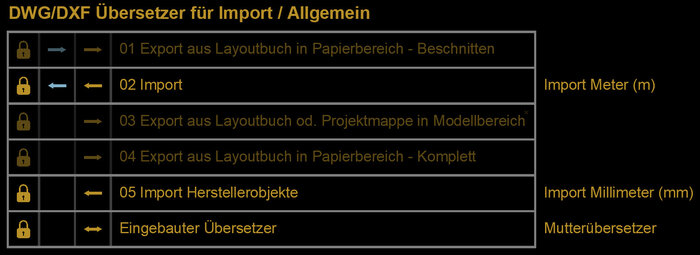

Import-Übersetzer DXF/DWG

Im ArchiCAD haben Sie standardmässig drei Import-Übersetzer:

Import

Grundsätzlich empfehlen wir Ihnen für den Import von DXF/DWG-Dateien entweder den Übersetzer 02 Import (m) oder den Übersetzer 05 Import Herstellerobjekte (mm) zu verwenden. Je nachdem in welcher Masseinheit der Absender das DWG erstellt hat.

Import-Übersetzer cm

Tipp:

Sollte ein Fachplaner bspw. die Masseinheit Zentimeter gewählt haben, so müssten Sie den Übersetzer 02 Import duplizieren und im Register Einstellungen unter Zeichnungseinheit dies entsprechend anpassen und mit Einstellungen sichern & schliessen bestätigen. Die DWF/DWG-Übersetzer Einstellungen finden Sie im Menü Ablage / Externe Daten / DXF-DWG / DXF-DWG Übersetzer.

Export-Übersetzer

Export aus Layoutbuch in Papierbereich - Beschnitten

Der Übersetzer 01 Export aus Layoutbuch in Papierbereich - Beschnitten (Standard für Export) speichert die Export-Datei so ab, wie Sie im ArchiCAD arbeiten.

  • Zugeschnittener Zeichnungsbereich der Projekt-/Ausschnittsmappe, welcher auf dem Layout platziert wurde, wird beschnitten in den Modellbereich exportiert.
  • Das Layout wird in den Papierbereich exportiert.



Wenn Sie bspw. auf dem Layout die Zeichnung beschneiden, so dass nicht alles vom Ausschnitt sichtbar ist (wie im Bild oben mit mehreren Grundrissen in der Projektmappe, aber nur einem sichtbaren Grundriss im Layout), werden nur die Elemente komplett exportiert, welche auf dem Layout beschnitten sichtbar sind.

Hinweis:

Sollte ein anderes CAD-System kein Layoutbuch wie ArchiCAD verwenden, dann wird nur die Projektmappe im Modellbereich dargestellt werden, ohne das dazugehörige Layout.

Export aus Layoutbuch oder Projektmappe in Modellbereich

Allgemein

Der Übersetzer 03 Export aus Layoutbuch oder Projektmappe in Modellbereich kann sowohl in der Projektmappe, wie auch im Layoutbuch verwendet werden. Je nachdem von wo aus Sie den Export machen, wird sich das DWG unterschiedlich verhalten.

03 Export aus Layoutbuch in Modellbereich



Vorteil:

  • Layout wird eins zu eins in den Modellbereich exportiert.

Nachteil:

  • DXF/DWG wird wie eine Zeichnung exportiert und man muss das DXF/DWG zerlegen.
  • Bemassungen werden in Linien und Texte aufgetrennt.

03 Export aus Projektmappe in Modellbereich



Vorteil:

  • Exportbereich kann aus der Projektmappe/Ausschnittsmappe bspw. mit dem Markierungsrahmen festgelegt werden.

Nachteil:

  • Es werden nur die Projektsicht-Informationen ausgegeben, ohne das zugehörige Layout.

Export aus Layoutbuch in Papierbereich - Komplett

Der Übersetzer 04 Export aus Layoutbuch in Papierbereich - Komplett speichert die Export-Datei so ab, wie Sie im ArchiCAD arbeiten.

  • Zugeschnittener Zeichnungsbereich aus der Projekt-/Ausschnittsmappe, welcher auf dem Layout platziert wurde, wird komplett in den Modellbereich exportiert.
  • Das Layout wird in den Papierbereich exportiert.



Wenn Sie bspw. auf dem Layout die Zeichnung beschneiden, so dass nicht alles vom Ausschnitt sichtbar ist (wie im Bild oben mit mehreren Grundrissen in der Projektmappe, aber nur einem sichtbaren Grundriss im Layout), werden die Elemente trotzdem komplett exportiert.

Hinweis:

Sollte eine anderes CAD-System kein Layoutbuch wie ArchiCAD verwenden, dann wird nur die Projektmappe im Modellbereich dargestellt werden, ohne das dazugehörige Layout.

Empfehlung:

Grundsätzlich empfehlen wir Ihnen für den Import von DXF/DWG-Dateien den Standard-Übersetzer 02 Import und für den Export von DXF/DWG-Dateien den Standard-Übersetzer 01 Export aus Layoutbuch in Papierbereich - Beschnitten zu verwenden.

ArchiCAD vs. DXF/DWG-Format

So wie es unterschiedliche ArchiCAD-Versionen gibt, gibt es auch unterschiedliche DXF/DWG-Versionen. Somit können Sie nicht in jeder ArchiCAD-Version auch jedes beliebige DXF/DWG-Format einlesen. In der unten stehenden Tabelle sehen Sie, in welcher ArchiCAD-Version welche DXF/DWG-Formate ex-/importiert werden können.
