Konturpolygon der Schale

Wenn Sie die Grundform der Schale erstellt haben, können Sie diese anschließend mit einer Kontur beschneiden, sei es im Grundriss oder Schnitt/Ansicht. Zeichnen Sie einfach die betreffende Kontur, um die von Ihnen gewünschte Form zu erhalten. Die erstellte Kontur lässt sich natürlich jederzeit weiterbearbeiten.

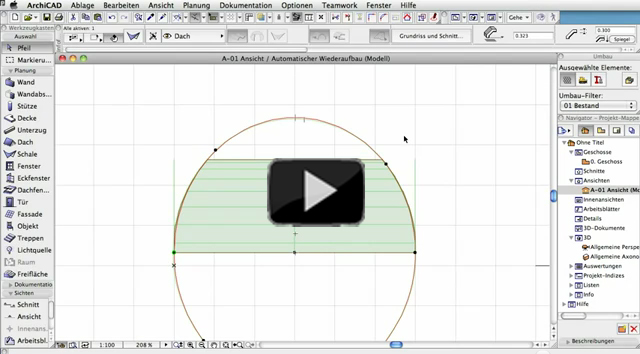

Konturpolygon der Schale definieren

Konturpolygon der Schale definieren
Konturpolygon der Schale definieren

Sie können ein Konturpolygon für Schalen definieren. Wenn eine Schale aktiviert ist, können Sie über das Kontextmenü den Befehl Schalen-Kontur definieren wählen, die Kontur zeichnen oder mit dem Zauberstab die Kontur abzeichnen.

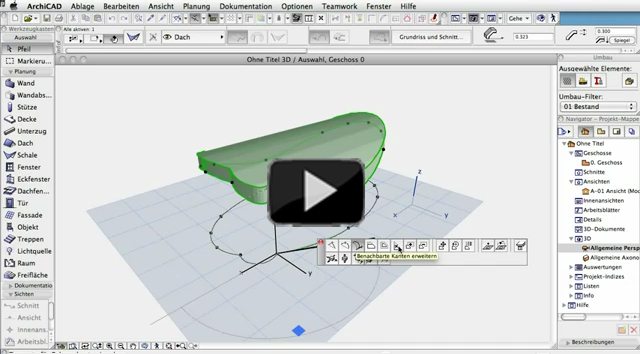

Kontur der Schale bearbeiten

Kontur der Schale bearbeiten
Kontur der Schale bearbeiten

Sie können das Konturpolygon in jedem ArchiCAD- Fenster anwählen. Im 3D-Fenster wird das Polygon in seiner eigenen Ebene angezeigt. Wenn Sie nun das Polygon angewählt haben, erscheint wie gewohnt die Pet-Palette. Mit der Pet-Palette stehen Ihnen nun verschiedene Befehle zu Verfügung. Lernen Sie in diesem Viedo die Funktionen kennen.

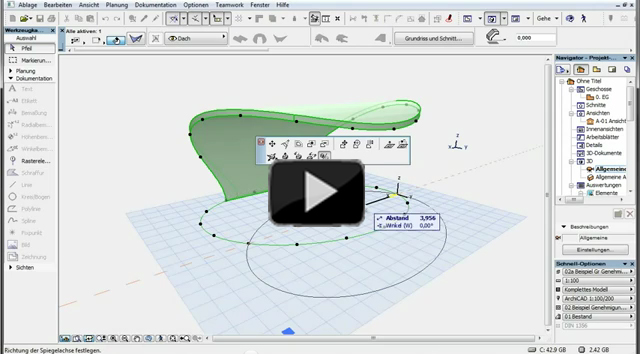

Konturpolygon der Schale verschieben/ drehen/ spiegeln/ versetzen

Konturpolygon drehen, verschieben etc.
Konturpolygon drehen, verschieben etc.

Das Konturpolygon einer Schale kann in einer eigenen Schale bearbeitet werden.

Wird es ausgewählt, kann es verschoben, gedreht gespiegelt oder versetzt werden. Der Schalen-Körper wird direkt automatisch aktualisiert.
