DWG Import

Viele Wege führen nach Rom, dieses Motto gilt auch für den DWG-Import in ArchiCAD. In dieser Kurzhilfe erfahren Sie, welche Möglichkeiten vorhanden sind und wann welche Option zu verwenden ist.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Grundsatz

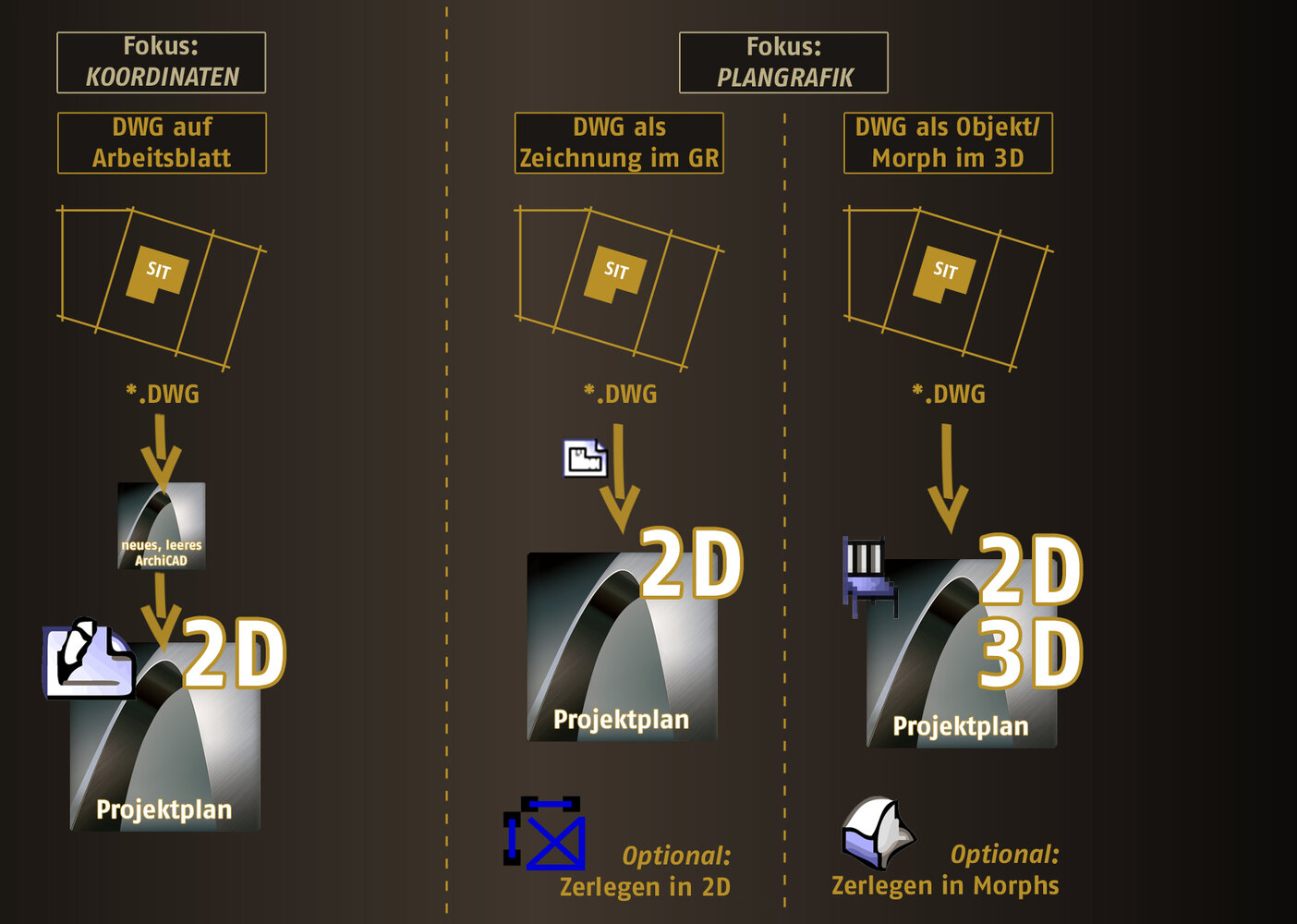

An erster Stelle sollte stets die Überlegung stehen, wofür die DWG-Datei schlussendlich verwendet wird. In unserem Fall legen wir den Fokus entweder auf die Koordinaten oder die Plangrafik.



  • Benötigen Sie nur die grafische Darstellung oder gewisse Grenzabstände, dann reichen Ihnen die Methoden mit Fokus Plangrafik.
  • Wenn Sie die genauen Landeskoordinaten oder die Projektnordung aus Ihrem DWG herauslesen möchten, dann wird dies mit der Methode mit Fokus Koordinaten gelöst.

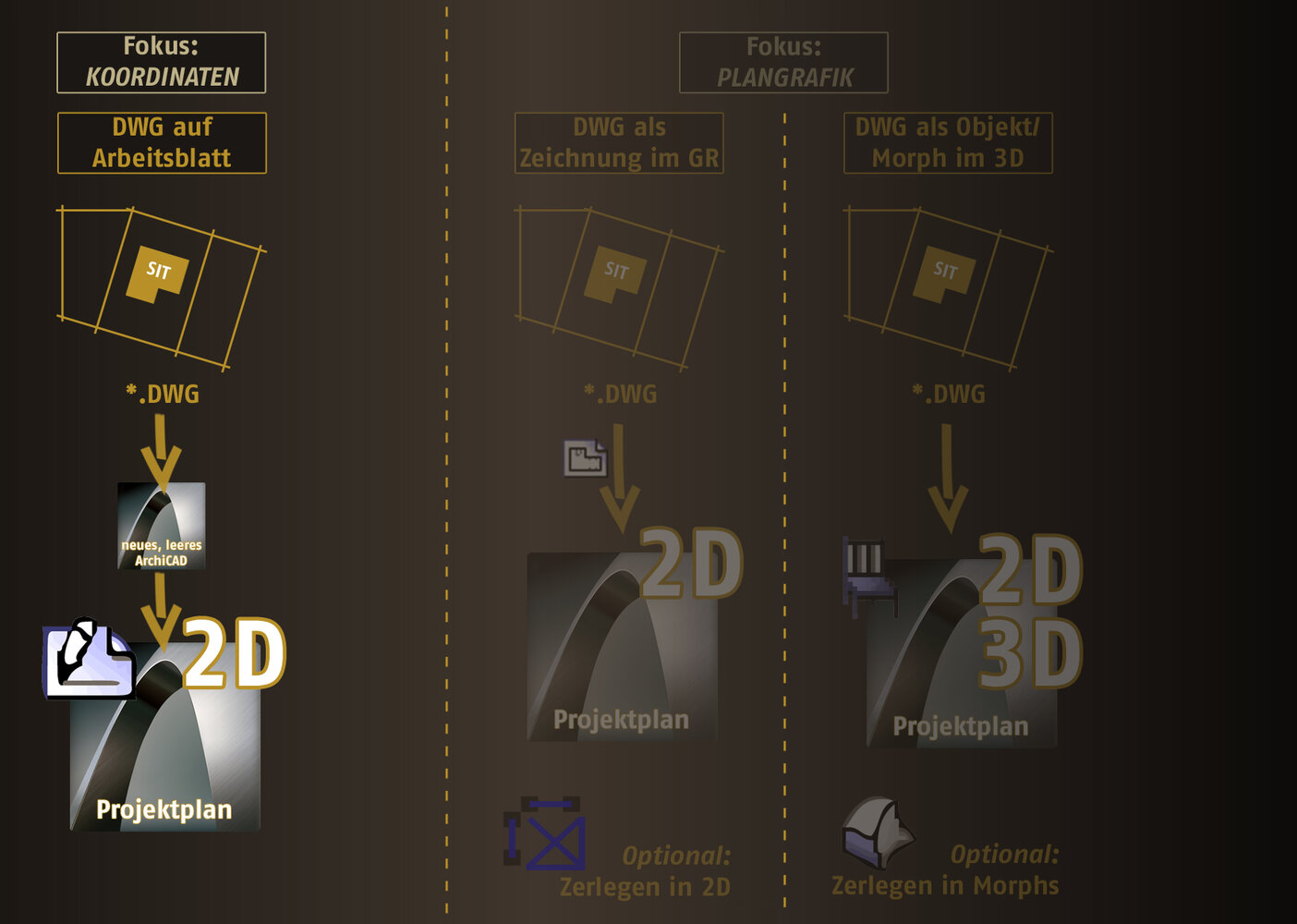

Koordinaten: Bereinigen in leerem ArchiCAD

Sie öffnen Ihr DWG in einem leeren ArchiCAD über das Menü Ablage/ Öffnen, das DWG bleibt dabei genordet und liegt auf den Landeskoordinaten. Mittels der Koordinatenermittlungspalette (SwissTools) kann nun jeder Punkt genau herausgemessen werden.

Vorteile:

  • Das DWG ist genordet und liegt auf den Landeskoordinaten.
  • Die Elemente vom DWG können direkt bearbeitet werden.

Zu Beachten:

  • Es werden jegliche 2D-Attribute importiert (Ebenen, Linientypen,  etc.), deshalb muss dieses zwingend in einem leeren ArchiCAD geöffnet und bereinigt werden. Erst nach der Bereinigung kann es in die gewünschte Datei kopiert werden.
  • Falls Sie ein aktualisiertes DWG erhalten, können die Elemente in ArchiCAD nicht aktualisiert werden, es muss neu eingelesen und bereinigt werden.

Wichtig:

Es empfiehlt sich nicht, das Gebäude an den Landeskoordinaten und genordet zu zeichnen. Deshalb ist es sinnvoll, das Gebäude am Nullpunkt und 90 Grad zu zeichnen. Wenn Pläne georeferenziert ausgegeben werden müssen, kann dies über eine Hotlinkdatei gelöst werden. Die Originaldatei kann so zu der georeferenzierten Situation dau geladen werden. Diese ist somit immer aktuell, kann aber trotzdem in der separaten Datei bearbeitet werden.

Weitere Informationen

1882 Workshop August 2016 Film: Situationsplan auf einem Arbeitsblatt

2061 DWG/ DXF Bereinigung

1273 3D Koordinatenobjekt

979 Nordrichtung in ArchiCAD

339 Verschieben einer Datei zum Ursprung

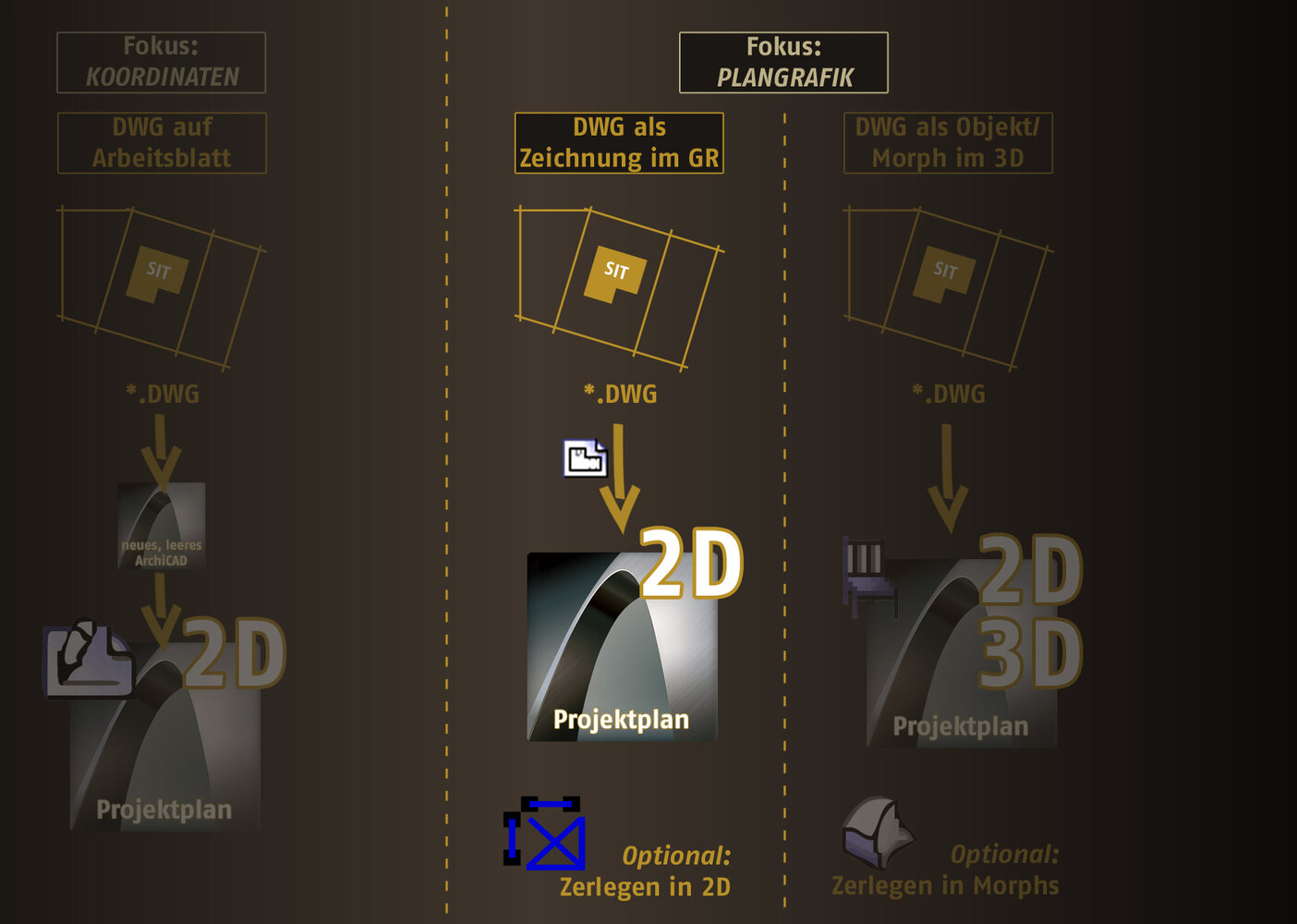

Plangrafik 2D: DWG als verknüpfte Zeichnung oder XREF

Sowohl beim Zeichnungswerkzeug als auch beim XREF liegt die DWG-Datei jeweils extern, diese wird also nur verknüpft und nicht wirklich importiert.

Vorteile:

  • Das DWG ist verknüpft und kann jederzeit ersetzt, beziehungsweise aktualisiert werden.
  • Solange die Zeichnung nicht in 2D-Elemente zerlegt oder beim XREF eingebettet wird, werden keine 2D-Attribute importiert.
  • Bei der platzierten Zeichnung und beim XREF sind Fangpunkte vorhanden, man kann also problemlos Werte herausmessen.



Zu Beachten:

  • Das DWG ist nicht automatisch genordet und die Position entspricht nicht automatisch den Landeskoordinaten.
  • Man kann zwar Ebenen ein- und ausblenden, man kann jedoch den Inhalt des DWG’s nicht verändern.
  • Durch das Zerlegen (Zeichnung) oder Aufheben der Verknüpfung (XREF), werden 2D-Attribute importiert.
  • Da das DWG extern liegt, verliert dies die Verknüpfung falls es auf dem Server verschoben, umbenennt oder gelöscht wird.

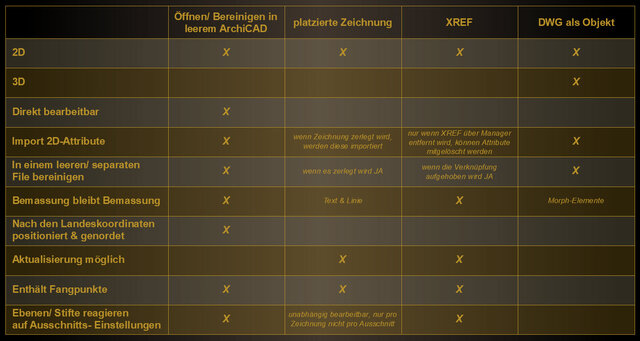

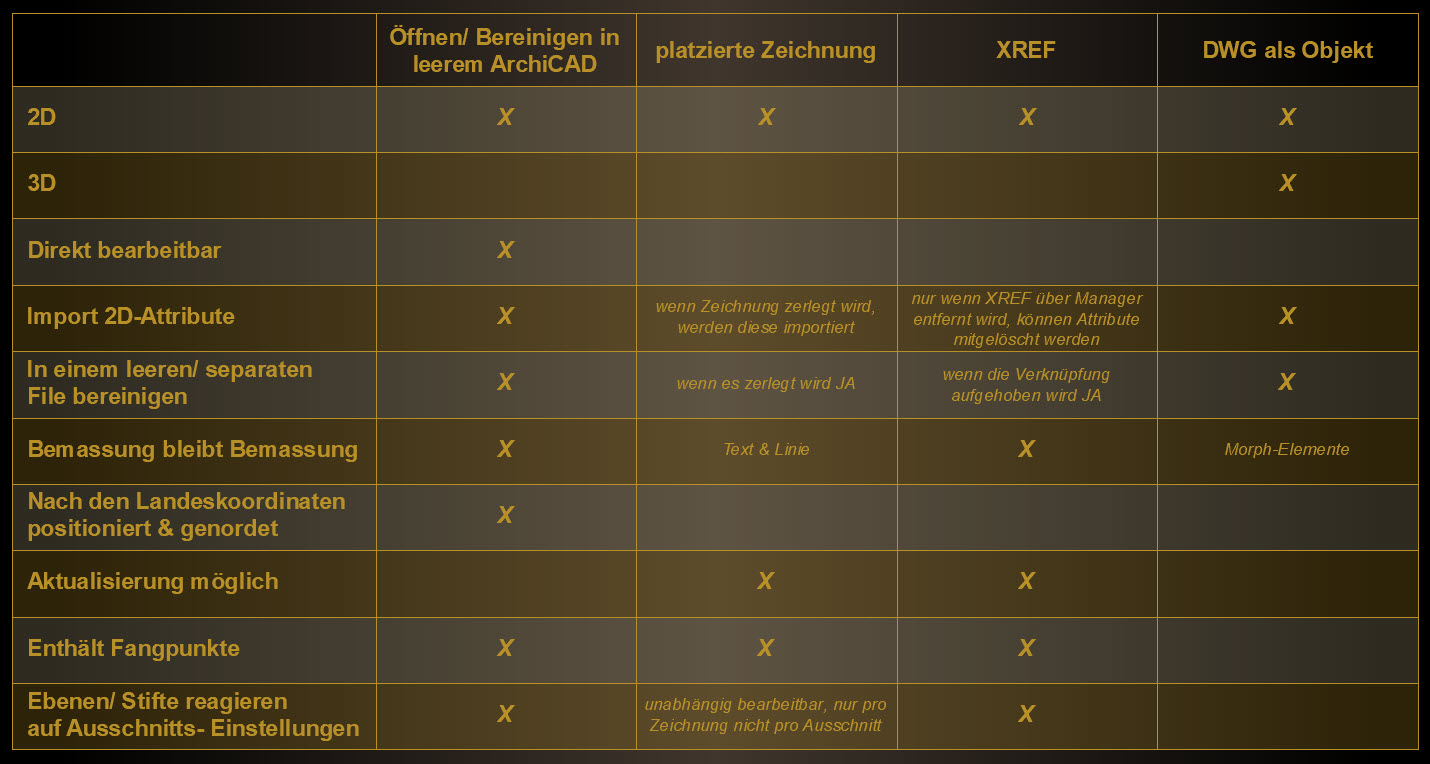

Unterschied zwischen Zeichnung und XREF:



  • Grundsatz
  • Zeichnung: Verknüpfung als ganze Zeichnung ohne weiteren Informationen zu den vorhandenen Attributen.
  • XREF: Verknüpfung als zerlegte Zeichnung mit Informationen zu den vorhandenen Attributen.
  • Ebenen

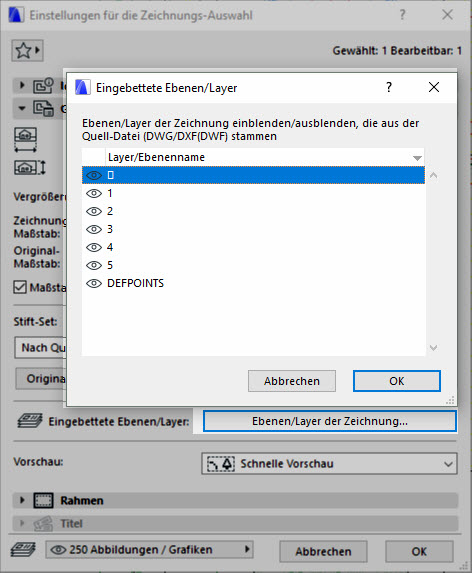

  • Zeichnung: Ebenen können nur pro ganze Zeichnung ein-/ ausgeschaltet werden.

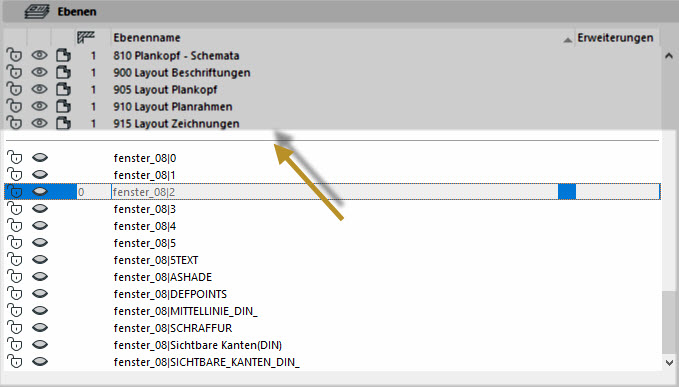

  • XREF: Ebenen sind im Ebenenmodell vorhanden und reagieren auf die Ebenenkombinationen.
  • Stifte

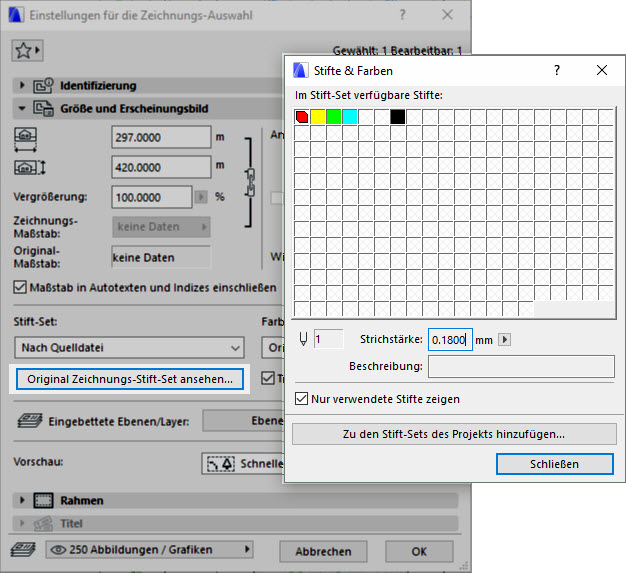

  • Zeichnung: Unabhängig vom im Ausschnitt eingestellten Stiftset über die Zeichnungseinstellungen zu definieren.
  • XREF: Reagieren auf das im Ausschnitt eingestellte Stift-Set.
  • Attribute
  • Zeichnung: Werden nur durch Zerlegen in Datei eingebettet.
  • XREF: Sind im Projekt eingebettet.
  • Vermassung
  • Zeichnung: Wird beim Zerlegen in Linien und Schraffuren zerlegt.
  • XREF: Kann assoziativ Vermasst werden.

Weitere Informationen

1883 Workshop August 2016 Film: Situationsplan als Zeichnung

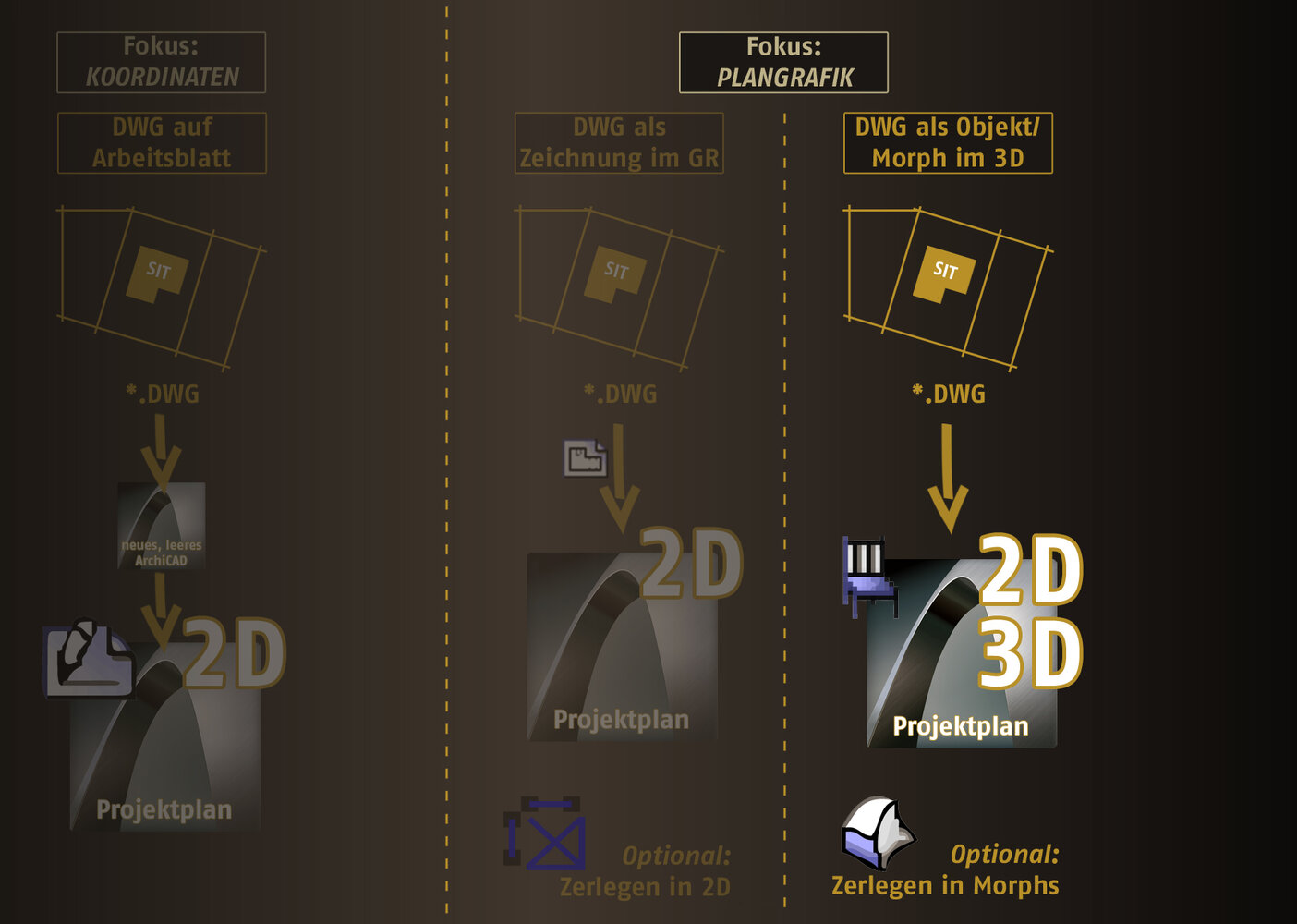

Plangrafik 2D/3D: DWG als Objekt

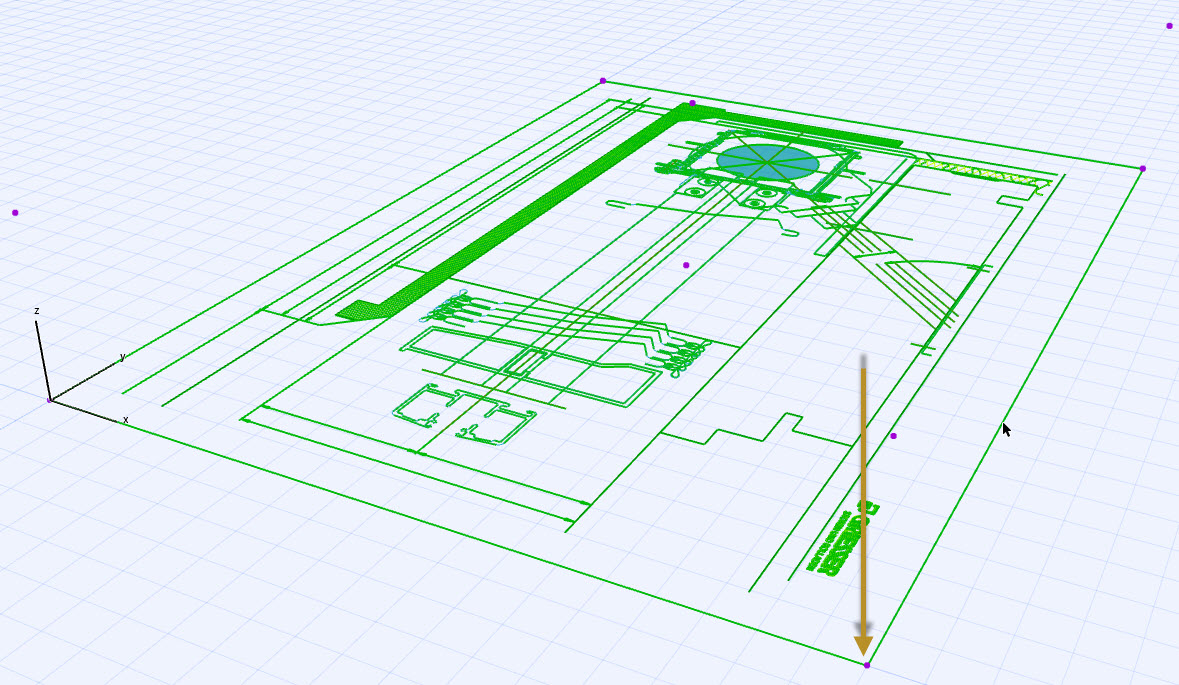

Sie möchten Ihr 2D-DWG im 3D-Fenster darstellen oder ein 3D-DWG importieren. Über das Menü Ablage / Dazuladen können Sie aus dem DWG ein Objekt erstellen. Laden Sie auch mit dieser Methode das DWG zuerst in ein leeres separates ArchiCAD File und bereinigen Sie dieses.

Vorteile:

  • Das DWG ist im 3D-Fenster sowie im Grundriss sichtbar.

Zu Beachten:

  • Attribute wie beispielsweise die Ebenen werden importiert, laden Sie also das DWG in einem leeren separaten ArchiCAD File hinzu und bereinigen es.
  • Es kann nur immer das ganze Objekt aktiviert werden, es sind keine Fangpunkte vorhanden für die Unterelemente.
  • Das Element hat nur eine Ebene, man kann also keine einzelnen Elemente ausblenden.
  • Auch die Stiftfarben können im Nachhinein nur noch für das ganze Element gesteuert werden.

Weitere Informationen

1884 Workshop August 2016 Film: Situationsplan als Objekt

Bereinigung für Objekt:



Wie Sie das DWG genau bereinigen können, finden Sie in der Kurzhilfe 2061 DWG Bereinigen.



Tipp:

Sie können das Objekt mit einem Rechtsklick in einen Morph-Körper umwandeln, danach lassen sich die einzelnen Elemente aktivieren und bearbeiten. Dadurch kann die Datei durch die vielen Polygone jedoch etwas träge werden. Daher empfiehlt es sich den bearbeiteten Morph-Körper abschliessend wieder als Objekt abzuspeichern.
