IDC Supporteintrag gültig für: Mac , Win Win | AC27 , AC26 , AC25 , SE24 , SE23 , SE22
ID-Nr. 1546
Dat. 21.05.24

Geschwindigkeit / Dateigrösse

In dieser Anleitung werden Sie in mehreren Schritten lernen, worauf Sie beim Arbeiten mit ArchiCAD achten müssen, wie Sie ein laufendes Projekt pflegen und wie Sie Geschwindigkeitsprobleme schnell lösen können.

Es ist wichtig zu verstehen, dass eine große ArchiCAD-Datei nicht zwangsläufig langsam sein muss, und eine kleine ArchiCAD-Datei nicht automatisch ein schnelles Arbeiten verspricht.



Im ersten Schritt ist es entscheidend, das Problem zu analysieren. Sollten Sie trotz dieser Kurzhilfe keine Verbesserung sehen, sind alle Informationen aus Ihrer Analyse hilfreich für unseren Support.

Videos

Sie können diese Kurzhilfe auch als Video ansehen. Es handelt sich um die Vorstellung dieses Themas im Rahmen des Workshops Mai 2024.

Bei diesem Video handelt es sich um die Vorstellung im Rahmen des Workshops Februar 2021.


Problemanalyse

Als ersten Schritt beim Versuch, die Geschwindigkeit in einem ArchiCAD-Projekt zu verbessern, sollten wir einige grundlegende Fragen beantworten um die Ursache für unsere Performanceprobleme zu finden:



  1. Tritt das Geschwindigkeitsproblem nur auf einem Gerät oder auf mehreren Geräten auf?
    • Wenn das Problem nur auf einem Gerät auftritt:
      • Überprüfen Sie das aktuelle Update von ArchiCAD. Sind Sie auf dem neusten Stand?
      • Überprüfen Sie die aktuellen Systemanforderungen und / oder vergleichen Sie das Gerät mit den anderen Geräten (Nutzereinstellungen)
      • Führen Sie den ArchiCAD Cleaner aus
      • Machen Sie Zeitmessungen des Geschwindigkeitsproblems und vergleichen Sie diese auf 2 weiteren Computer.
    • Wenn das Problem auf mehreren Geräten auftritt, überfrüfen Sie das aktuelle Update von ArchiCAD. Dann gehen Sie zu Punkt 2.



  2. Tritt das Problem in jedem Projekt auf oder nur in bestimmten Projekten?

    • Wenn das Problem in jedem Projekt auftritt, melden Sie sich bei uns am Support - Das Problem wird wahrscheinlich ausgelöst von etwas, was in jedem Projekt ist z.B. Bibliotheken.
    • Wenn das Problem nur in einem Projekt auftritt, gehen Sie zu Punkt 3.



  3. Tritt das Problem beim Arbeiten im Teamwork oder im Soloprojekt auf?
    • Wenn das Problem nur im Teamwork auftritt, Teamwork als Solo-Projekt abspeichern, Datei öffnen und reparieren, überprüfen ob alles wie gewohnt funktioniert und unter neuem Namen erneut auf der BIMcloud freigeben.
    • Wenn Sie nur im Soloprojekt arbeiten, Datei öffnen und reparieren, überprüfen und falls nicht gelöst, gehen Sie zu Punkt 4.



  4. Tritt das Problem in einer bestimmten Projektsicht auf? (Grundriss, Schnitt, Perspektive usw.)

    • Dies ist wichtig für die untenstehenden Anwendungsbeispiele.
    • Falls auch diese keine Lösung bringen, ist jede Information hilfreich für unseren Support.




Anwendungsbeispiele

Nun, da wir eine Vorstellung davon haben, wo unser Problem auftreten könnte und die ersten Schritte nicht weitergeholfen haben, können wir mithilfe der folgenden Anwendungsbeispiele gezielt nach der Ursache suchen, die zu unserer Problemstelle passt.

Grundriss - Navigation ist langsam

Mögliche Ursachen:

  • viele Polygone
  • viele verschachtelte Gruppierungen
  • doppelte Elemente löschen
  • Transparenzpause ausschalten
  • extreme Distanzen zwischen Projektteilen

Massnahmen:

Externe Pläne nicht in 2D-Elemente zerlegen

Achten Sie darauf, dass Sie Pläne, die Sie von Ihrem Fachplaner z. B. als DXF/DWG erhalten, via Zeichnungswerkzeug nur als Zeichnung verknüpfen. Bei der Zerlegung entstehen sehr viele einzelne 2D-Elemente.



Verschachtelte Gruppierungen reduzieren

Gruppierungen können im 3D wie auch im 2D insbesondere beim Geschosswechsel die Performance beeinträchtigen, vor allem wenn Sie über mehrere Geschosse gehen oder die Gruppierungen untereinander verschachtelt sind.



Doppelte Elemente löschen

Doppelte Elemente löschen (Menü Extras): Achtung bei Bemassungen! Ggf. die Duplikate vor dem Löschen zur Kontrolle verschieben.

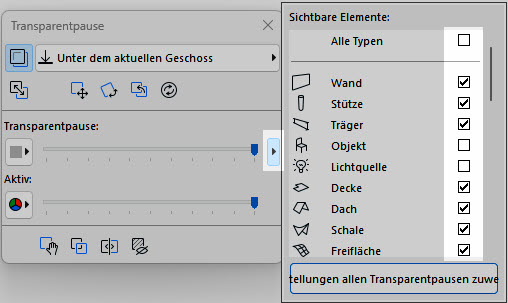

Transparentpause ausschalten

Grenzen Sie Elemente, welche in der Transparentpause nicht benötigt werden aus.

Aktivieren Sie die Transparentpause nur, wenn Sie diese auch aktiv verwenden.

Funktionen der Transparentpause

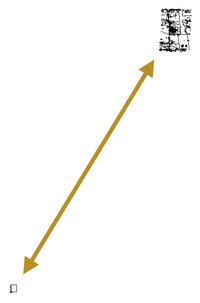

Grosse Distanzen zwischen Projektteilen

Vermeiden Sie es, Elemente an sehr weit entfernten Stellen innerhalb Ihres Projektes zu haben.

Grundsätzlich wird Empfohlen, immer Orthogonal beim ArchiCAD Nullpunkt zu Zeichnen. Dank dem Nativen Vermessungspunkt, kann das Projekt nach Landeskoordinaten (Georeferenziert) exportiert werden.

Verschieben einer Datei zum Ursprung.



Grundriss - Kopieren | Einfügen ist langsam

Mögliche Ursachen:

  • viele Eingebettete Bibliothekselemente
  • viele verschachtelte Gruppierungen

Massnahmen:

Eingebettete Bibliotheken exportieren

Eingebettete Bibliotheken exportieren​​​​​​​, in einem separaten Ordner beim Projekt ablegen und in die ArchiCAD-Datei verknüpfen. Dies lohnt sich umso mehr, je grösser Ihre eingebettete Bibliothek ist. Dies wirkt sich positiv aus auf Gewicht, Tempo im 3D und die Bearbeitung im Grundriss.



Verschachtelte Gruppierungen reduzieren

Gruppierungen können im 3D wie auch im 2D insbesondere beim Geschosswechsel die Performance beeinträchtigen, vor allem wenn Sie über mehrere Geschosse gehen oder die Gruppierungen untereinander verschachtelt sind.



Grundriss - Geschosswechsel dauert lange

Mögliche Ursachen:

  • viele verschachtelte Gruppierungen
  • Unterschiedliche Ebenenverschneidungsgruppen
  • Unterschiedliche Grundriss-Schnitthöhen
  • viele 2D Elemente

Massnahmen:

Verschachtelte Gruppierungen reduzieren

Gruppierungen können im 3D wie auch im 2D insbesondere beim Geschosswechsel die Performance beeinträchtigen, vor allem wenn Sie über mehrere Geschosse gehen oder die Gruppierungen untereinander verschachtelt sind.

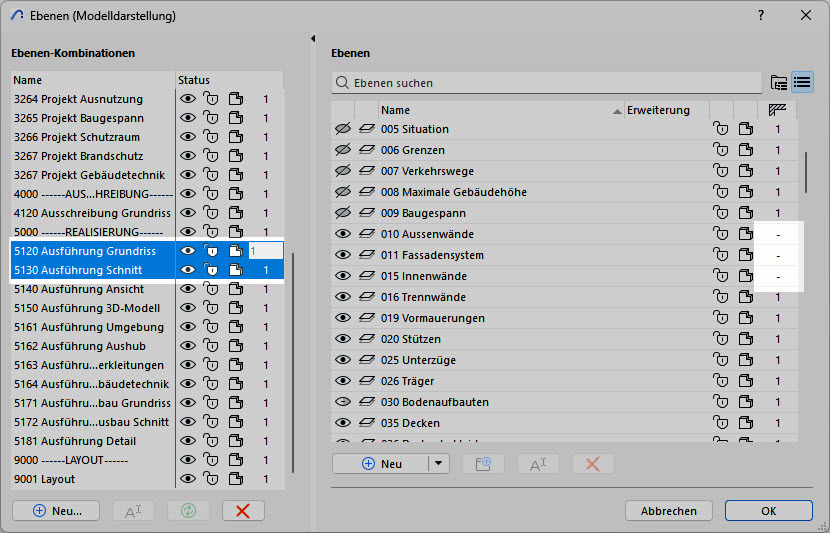

Einheitliche Ebenenverschneidungsgruppen

Falls bei Ihnen der Wechsel zwischen verschiedenen Ausschnitten länger dauert, sollten Sie unbedingt einen Blick auf die Unterschiede in den jeweils zugewiesenen Ebenen-Kombinationen werfen. Bitte beachten Sie, dass unterschiedliche Ebeneneinstellungen - insbesondere die Zahl der Ebenenverschneidungspriorität - oftmals längere Berechnungszeiten für die Darstellung der Ausschnitte verursachen.


Dies lässt sich leicht kontrollieren: Wenn Sie im Ebenen-Dialogfenster in der linken Spalte zwei Ebenen-Kombinationen gleichzeitig auswählen, so erscheint in der rechten Spalte ein Minuszeichen (-), falls unterschiedliche Einstellungen zugewiesen wurden, s. Abbildung.



Unterschiedliche Grundriss-Schnitthöhen

Wenn die Grundrissdarstellung der Geländer und Treppen nach Grundriss-Schnitthöhe eingestellt ist, kann der Geschosswechsel bzw. Ausschnittwechsel länger dauern sofern eine Unterschiedliche Grundriss-Schnitthöhe eingestellt ist.

Externe Pläne nicht in 2D-Elemente zerlegen

Achten Sie darauf, dass Sie Pläne, die Sie von Ihrem Fachplaner z. B. als DXF/DWG erhalten, via Zeichnungswerkzeug nur als Zeichnung verknüpfen. Bei der Zerlegung entstehen sehr viele einzelne 2D-Elemente.



Grundriss | Schnitt | Ansicht - Projektsichtwechsel dauert lange

Mögliche Ursachen:

  • Unterschiedliche Ebenenverschneidungsgruppen

Massnahmen:

Einheitliche Ebenenverschneidungsgruppen

Falls bei Ihnen der Wechsel zwischen verschiedenen Ausschnitten länger dauert, sollten Sie unbedingt einen Blick auf die Unterschiede in den jeweils zugewiesenen Ebenen-Kombinationen werfen. Bitte beachten Sie, dass unterschiedliche Ebeneneinstellungen - insbesondere die Zahl der Ebenenverschneidungspriorität - oftmals längere Berechnungszeiten für die Darstellung der Ausschnitte verursachen.


Dies lässt sich leicht kontrollieren: Wenn Sie im Ebenen-Dialogfenster in der linken Spalte zwei Ebenen-Kombinationen gleichzeitig auswählen, so erscheint in der rechten Spalte ein Minuszeichen (-), falls unterschiedliche Einstellungen zugewiesen wurden, s. Abbildung.



Schnitt | Ansicht - Aufbau dauert lange

Mögliche Ursachen:

  • viele Solid Element-Befehle
  • Detaillierung der Profile
  • Schatten ausschalten
  • viele Polygonpunkte
  • Detaillierungsgrad verschiedener Elemente
  • weitere…

Massnahmen:

Viele Solid Element-Befehle

Achten Sie darauf, wenn Sie einen Abzug von Ihrer Freifläche (=Umgebung) machen, dass nur die notwendigen Elemente in die Solid Element Operation einbezogen werden. Hierfür genügen die wenige Elemente, die den direkten Kontakt zur Freifläche haben, wie z. B. die Bodenplatte. Wenn Sie - wie im Beispiel rechts - Ihr Gelände aktivieren und 1875 Solid Element Operation auf dieses Element vorhanden sind, so ist davon auszugehen, dass das komplette Gebäude von der Freifläche abgezogen wurde. Dies führt zu unnötigen Rechenzeiten, da bei jedem Neuaufbau des Modells jedes dieser Elemente auf eine Kollision mit der Freifläche geprüft werden muss. Auch ein eventueller IFC-Export dauert mit den vielen Solid Elementbefehlen unnötig lange.



Detaillierung der Profile

Vermeiden Sie eine zu genaue Detaillierung bei Profilen wie z. B.

  • Rundungen bei Blechabschlüssen
  • kleinste Spalten / Ungenauigkeiten (Achtung: Schattenberechnung!)
  • exakte Putzschichten mit Freihandlinien
  • Lochblechbrüstungen mit kleinen runden Ausstanzungen im 3D gezeichnet

Denken Sie daran, dass auf jedes noch so kleine Element auch Schatten zu berechnen ist.



Schatten in Ansichten / im 3D-Fenster ausschalten

Die Berechnung der automatischen Schatten in 3D-Projektionen (Schnitte und Ansichten) ist ein zeitaufwendiger Prozess. Verwenden Sie Schatten aus diesem Grund nur in Projektsichten und Planungsphasen, in welchen Sie diese benötigen. Wenn Sie eine Ansicht mit Schatten darstellen lassen, so dauert der Aufbau ca. 3-4 Mal länger.



Tipps:

  • Die Schatten schalten Sie in den Ansichts-/Schnitteinstellungen pro Projektsicht unter Modelldarstellung / Sonne und Schatten individuell ein/aus (siehe Bild).
  • Sie können auch mehrere Schnitte oder Ansichten gleichzeitig einstellen, indem Sie in der Projektmappe auf den Überordner einen Rechtsklick ausführen und so die Einstellungen mehrerer Ansichten aufrufen.



Je komplexer die Schatten werden, desto länger dauert auch deren Berechnung. Bedenken Sie dies beim Modellaufbau und halten Sie 3D-Elemente, welche Schatten werfen möglichst einfach.

  • Machen Sie die Detailplanung in separaten Detail- oder Arbeitsblättern.
  • Vereinfachen Sie die Elemente für die Baueingabe-Phase, in welcher Sie die Schatten benötigen.
  • Bei schweren 3D Elementen (Bäume, Hecken, Bürostühle, Lichtschächte etc.) kann der Schatten separat pro Element ausgeschalten werden, falls Sie die Schatten global eingeschalten haben.
  • Speichern Sie für Visualisierungen eine separate Datei.



Viele Polygone vermeiden

Mit dem Polygonzähler (Menü Extras) die Anzahl der Polygone im 3D prüfen/reduzieren, um Grösse und Geschwindigkeit besser im Griff zu behalten.
Tipp: Viele Elemente lassen sich z. B. direkt über den Polygonzähler weniger detailliert anzeigen.



Verschachtelte Gruppierungen reduzieren

Gruppierungen können im 3D wie auch im 2D insbesondere beim Geschosswechsel die Performance beeinträchtigen, vor allem wenn Sie über mehrere Geschosse gehen oder die Gruppierungen untereinander verschachtelt sind.



Detaillierung verschiedener Elemente

Detaillierte Bäume / Hecken sind ok für Visualisierungspläne. Bei vielen dieser Elemente lässt sich in den Einstellungen z. B. die Blattanzahl erhöhen, um eine noch schönere Darstellung zu erhalten. Vermeiden Sie solche Einstellungen in Ihren Arbeitsplänen, um Wartezeiten zu vermeiden.



Tipp für das "schnelle" Arbeiten im 3D-Fenster:

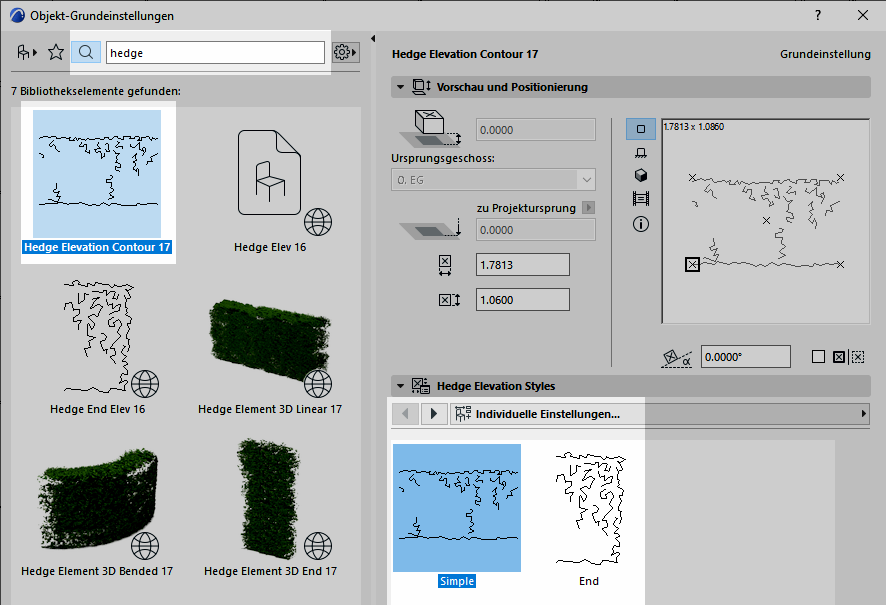

Verwenden Sie alternativ das Bibliothekselement Hecke aus der Standard-Bibliothek. Es besitzt in der Einstellung Schematisch nur 6 Polygonflächen (wie eine Wand) und reicht meist völlig aus im 3D-Fenster.



Tipp für Ansichten:
Falls Ihnen die Darstellung des 3D-Bibliothekselement Hecke in der Ansicht nicht gefällt, kann sie auf Detailliert umgestellt werden. Es kann nun die Blattanzahl eingestellt werden, was jedoch zu längeren Wartezeiten beim Aufbau der Ansicht führt. Um dies zu vermeiden, gibt es eine schönere 2D-Alternative: Verwenden Sie das Bibliothekselement Sträucher. Sie können im Objektwerkzeug via Lupe danach suchen, es auswählen, einstellen und verwenden. Durch die Aneinander-Reihung einiger dieser 2D-Elemente erreichen Sie eine schöne Ansichts-Darstellung, die sehr rasch aufgebaut wird.



Hochauflösende Textur bei Oberflächenmaterial

Achten Sie beim Erstellen eigener Oberflächenmaterialien auf die Qualität des Bildes, welche Sie als Textur verwenden. Bei einem sehr hochauflösendem Bild kann Ihr Projekt sehr träge werden. Falls Sie das Material für eine bestimmte Visualisierung benötigen, so achten Sie ggf. darauf, dass Sie es nur partiell dort zuweisen, wo es in der Visualisierung auch tatsächlich zu sehen ist.



3D - Navigation im 3D ist langsam

Mögliche Ursachen:

  • viele Solid Element-Befehle
  • Detaillierung der Profile
  • Viele Polygonpunkte
  • Detaillierung verschiedener Elemente
  • Hochauflösende Texturen

Massnahmen:

Viele Solid Element-Befehle

Achten Sie darauf, wenn Sie einen Abzug von Ihrer Freifläche (=Umgebung) machen, dass nur die notwendigen Elemente in die Solid Element Operation einbezogen werden. Hierfür genügen die wenige Elemente, die den direkten Kontakt zur Freifläche haben, wie z. B. die Bodenplatte. Wenn Sie - wie im Beispiel rechts - Ihr Gelände aktivieren und 1875 Solid Element Operation auf dieses Element vorhanden sind, so ist davon auszugehen, dass das komplette Gebäude von der Freifläche abgezogen wurde. Dies führt zu unnötigen Rechenzeiten, da bei jedem Neuaufbau des Modells jedes dieser Elemente auf eine Kollision mit der Freifläche geprüft werden muss. Auch ein eventueller IFC-Export dauert mit den vielen Solid Elementbefehlen unnötig lange.



Detaillierung der Profile

Vermeiden Sie eine zu genaue Detaillierung bei Profilen wie z. B.

  • Rundungen bei Blechabschlüssen
  • kleinste Spalten / Ungenauigkeiten (Achtung: Schattenberechnung!)
  • exakte Putzschichten mit Freihandlinien
  • Lochblechbrüstungen mit kleinen runden Ausstanzungen im 3D gezeichnet

Denken Sie daran, dass auf jedes noch so kleine Element auch Schatten zu berechnen ist.



Viele Polygone vermeiden

Mit dem Polygonzähler (Menü Extras) die Anzahl der Polygone im 3D prüfen/reduzieren, um Grösse und Geschwindigkeit besser im Griff zu behalten.
Tipp: Viele Elemente lassen sich z. B. direkt über den Polygonzähler weniger detailliert anzeigen.



Detaillierung verschiedener Elemente

Detaillierte Bäume / Hecken sind ok für Visualisierungspläne. Bei vielen dieser Elemente lässt sich in den Einstellungen z. B. die Blattanzahl erhöhen, um eine noch schönere Darstellung zu erhalten. Vermeiden Sie solche Einstellungen in Ihren Arbeitsplänen, um Wartezeiten zu vermeiden.



Tipp für das "schnelle" Arbeiten im 3D-Fenster:
Verwenden Sie alternativ das Bibliothekselement Hecke aus der Standard-Bibliothek. Es besitzt in der Einstellung Schematisch nur 6 Polygonflächen (wie eine Wand) und reicht meist völlig aus im 3D-Fenster.



Tipp für Ansichten:
Falls Ihnen die Darstellung des 3D-Bibliothekselement Hecke in der Ansicht nicht gefällt, kann sie auf Detailliert umgestellt werden. Es kann nun die Blattanzahl eingestellt werden, was jedoch zu längeren Wartezeiten beim Aufbau der Ansicht führt. Um dies zu vermeiden, gibt es eine schönere 2D-Alternative: Verwenden Sie das Bibliothekselement Sträucher. Sie können im Objektwerkzeug via Lupe danach suchen, es auswählen, einstellen und verwenden. Durch die Aneinander-Reihung einiger dieser 2D-Elemente erreichen Sie eine schöne Ansichts-Darstellung, die sehr rasch aufgebaut wird.



Hochauflösende Textur bei Oberflächenmaterial

Achten Sie beim Erstellen eigener Oberflächenmaterialien auf die Qualität des Bildes, welche Sie als Textur verwenden. Bei einem sehr hochauflösendem Bild kann Ihr Projekt sehr träge werden. Falls Sie das Material für eine bestimmte Visualisierung benötigen, so achten Sie ggf. darauf, dass Sie es nur partiell dort zuweisen, wo es in der Visualisierung auch tatsächlich zu sehen ist.



Layout - Öffnen dauert lange

Mögliche Ursachen:

  • Schemaskizze im Plankopf
  • viel Elemente auf dem Masterlayout

Massnahmen:

Masterlayout Plankopf

Üblicherweise hinterlegen Sie auf den Masterlayouts Ihr eigenes Firmenlogo entweder als Bilddatei oder als zerlegte Vektorgrafik. Da sich das Logo zig-fach wiederholt auf jedem Layout, sollten Sie auch hier darauf achten, dass Ihr Bild nicht zu hochauflösend bzw. Ihre Vektorgrafik nicht zu detailliert zerlegt wurde.



Schemaskizzen im Plankopf

Wenn Sie eine Schemaskizze auf dem Plankopf möchten, ist es am besten einen separaten Ausschnitt zu erstellen wo auch nur das Schema sichtbar ist (Schraffur vom Gebäude und Grenzlinien). Wenn Sie einen bereits vorhandenen Ausschnitt so verkleinern, dass er passt jedoch noch X Elemente auf dem Ausschnitt sind, welche die Schemaskizze nicht braucht, kann dies die Rechenzeit beim öffnen eines Layouts negativ beeinflussen.



Zeichnung auf Rahmen beschneiden

Ab AC23 die Option "Zeichnung auf Rahmen beschneiden" in den Zeichnungseinstellungen aktivieren (z.B. wenn viele Detailpläne nebeneinander gezeichnet wurden).

Layout - Aktualisieren der Zeichnungen dauert lange

Mögliche Ursachen:

  • Inhalt der Zeichnungen

Massnahmen:

Ursache im Ursprünglichen Ausschnitt suchen

Wenn die Zeichnungen im Layout lange zum aktualisieren haben, wird das Problem meistens nicht vom Layout ausgelöst sondern vom ursprünglichen Ausschnitt. Deshalb müssten Sie bei diesem Problem beim entsprechenden Anwendungsbeispiel weitersuchen.

Export - vom BIMx dauert lange

Mögliche Ursachen:

  • Hochauflösende Texturen
  • 3D Darstellung eingrenzen
  • Detaillierung verschiedener Elemente
  • Viele Polygonpunkte

Massnahmen:

Hochauflösende Textur bei Oberflächenmaterial

Achten Sie beim Erstellen eigener Oberflächenmaterialien auf die Qualität des Bildes, welche Sie als Textur verwenden. Bei einem sehr hochauflösendem Bild kann Ihr Projekt sehr träge werden. Falls Sie das Material für eine bestimmte Visualisierung benötigen, so achten Sie ggf. darauf, dass Sie es nur partiell dort zuweisen, wo es in der Visualisierung auch tatsächlich zu sehen ist.

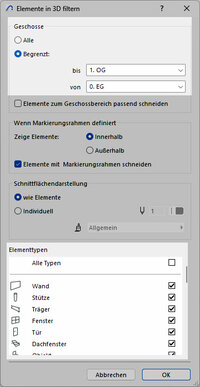

Elemente in 3D Filtern und schneiden

Elemente in 3D filtern und schneiden: Blenden Sie global Elementtypen aus oder steuern Sie die Sichtbarkeit von einzelnen Geschossen.



Detaillierung verschiedener Elemente

Detaillierte Bäume / Hecken sind ok für Visualisierungspläne. Bei vielen dieser Elemente lässt sich in den Einstellungen z. B. die Blattanzahl erhöhen, um eine noch schönere Darstellung zu erhalten. Vermeiden Sie solche Einstellungen in Ihren Arbeitsplänen, um Wartezeiten zu vermeiden.



Tipp für das "schnelle" Arbeiten im 3D-Fenster:
Verwenden Sie alternativ das Bibliothekselement Hecke aus der Standard-Bibliothek. Es besitzt in der Einstellung Schematisch nur 6 Polygonflächen (wie eine Wand) und reicht meist völlig aus im 3D-Fenster.



Tipp für Ansichten:
Falls Ihnen die Darstellung des 3D-Bibliothekselement Hecke in der Ansicht nicht gefällt, kann sie auf Detailliert umgestellt werden. Es kann nun die Blattanzahl eingestellt werden, was jedoch zu längeren Wartezeiten beim Aufbau der Ansicht führt. Um dies zu vermeiden, gibt es eine schönere 2D-Alternative: Verwenden Sie das Bibliothekselement Sträucher. Sie können im Objektwerkzeug via Lupe danach suchen, es auswählen, einstellen und verwenden. Durch die Aneinander-Reihung einiger dieser 2D-Elemente erreichen Sie eine schöne Ansichts-Darstellung, die sehr rasch aufgebaut wird.



Viele Polygone vermeiden

Mit dem Polygonzähler (Menü Extras) die Anzahl der Polygone im 3D prüfen/reduzieren, um Grösse und Geschwindigkeit besser im Griff zu behalten.
Tipp: Viele Elemente lassen sich z. B. direkt über den Polygonzähler weniger detailliert anzeigen.



Export - vom IFC dauert lange

Mögliche Ursachen:

  • Übersetzer-Einstellungen
  • viele Elemente
  • Detaillierungsgrad verschiedener Elemente

Massnahmen:

IFC Übersetzer

Den IFC Übersetzer korrekt einstellen (siehe Kurzhilfe 2144)

  • z.B. die Raumbegrenzungen in der Datenkonvertierung verursachen längere Exportzeiten

Elemente in 3D Filtern und schneiden

Elemente in 3D filtern und schneiden: Blenden Sie global Elementtypen aus oder steuern Sie die Sichtbarkeit von einzelnen Geschossen.



Detaillierung verschiedener Elemente

Detaillierte Bäume / Hecken sind ok für Visualisierungspläne. Bei vielen dieser Elemente lässt sich in den Einstellungen z. B. die Blattanzahl erhöhen, um eine noch schönere Darstellung zu erhalten. Vermeiden Sie solche Einstellungen in Ihren Arbeitsplänen, um Wartezeiten zu vermeiden.



Tipp für das "schnelle" Arbeiten im 3D-Fenster:
Verwenden Sie alternativ das Bibliothekselement Hecke aus der Standard-Bibliothek. Es besitzt in der Einstellung Schematisch nur 6 Polygonflächen (wie eine Wand) und reicht meist völlig aus im 3D-Fenster.



Tipp für Ansichten:
Falls Ihnen die Darstellung des 3D-Bibliothekselement Hecke in der Ansicht nicht gefällt, kann sie auf Detailliert umgestellt werden. Es kann nun die Blattanzahl eingestellt werden, was jedoch zu längeren Wartezeiten beim Aufbau der Ansicht führt. Um dies zu vermeiden, gibt es eine schönere 2D-Alternative: Verwenden Sie das Bibliothekselement Sträucher. Sie können im Objektwerkzeug via Lupe danach suchen, es auswählen, einstellen und verwenden. Durch die Aneinander-Reihung einiger dieser 2D-Elemente erreichen Sie eine schöne Ansichts-Darstellung, die sehr rasch aufgebaut wird.



Auswertungen - Öffnen dauert lange

Mögliche Ursachen:

  • schlechte Kriterienreihenfolge
  • viele Elemente

Massnahmen:

Kriterienreihenfolge Auswertung

Bitte beachten Sie, dass die Reihenfolge der Kriterien Auswirkungen auf die Geschwindigkeit hat. Wählen Sie sie daher mit Bedacht, s. Workshop-Video November 2021.

Projekt - Öffnen | Speichern dauert lange

Mögliche Ursachen:

  • ArchiCAD Präferenzen
  • Ablageort

Massnahmen:

ArchiCAD Präferenzen Bereinigen

Bitte die Kurzhilfe zum Bereinigen der ArchiCAD-Präferenzen aufmerksam durchlesen und befolgen

Ablageort

Wo haben Sie das Projekt abgelegt? Macht es einen Unterschied wenn Sie das Projekt einmal lokal auf dem Schreibtisch speichern? Wenn Ja, könnte die Verbindung zum Server das Problem verursachen.

Teamwork - Senden und Empfangen dauert lange

Mögliche Ursachen:

  • Grundlegende Punkte Teamwork (Antivirus Einstellungen / Festplattenvollzugriff)
  • Türen Raum ID



Massnahmen:

Teamwork

Beim Teamwork gibt es noch ein paar Grundlegende Punkte, welche die Performance beeinflussen können:



  • Rush Hour: Wenn jeder Nutzer zur gleichen Zeit seine Änderungen Senden will, kann dies ähnlich wie im Verkehr auch auf der BIMcloud zu viel Verkehr führen weshalb das Senden und Empfangen länger dauern kann.
  • RAM: Wenn der BIMcloud Server wenig Arbeitsspeicher hat, kann sich dies ebenfalls negativ auf die Geschwindigkeit vom Teamwork auswirken. Beachten Sie hier die Systemanforderungen.
  • Festplattenvollzugriff (MAC): Prüfen Sie in den Systemeinstellungen, dass ArchiCAD den Festplattenvollzugriff hat.
  • Netzwerkverbindung: Prüfen Sie Ihre Netzwerkverbindung. Da der ganze Austausch mit der BIMcloud über Ihr Netzwerk funktioniert, ist dieses enorm wichtig für die Geschwindigkeit beim Senden & Empfangen.
  • Antiviren: Auch Antiviren können ArchiCAD und/oder die BIMcloud beeinflussen. Prüfen Sie bei Ihren Antiviren, dass folgende Ordner ausgeschlossen werden:
    • Windows:

      C:\Users\*USERNAME*\Graphisoft

      C:\Users\*USERNAME*\AppData\Local\Graphisoft

      C:\Users\*USERNAME*\AppData\Roaming\Graphisoft

      C:\Program Files\Graphisoft

      C:\ProgramData\Graphisoft

      C:\Program Files\Codemeter

    • MAC:

      ~Applications/Graphisoft

      ~Applications/Codemeter

      ~Library/Application Support/Graphisoft

      ~Library/Caches/Graphisoft

      ~Library/Preferences/Graphisoft



Türen Raum ID

In den Tür-Einstellungen unter dem Register Beschreibung gibt es den Raum ID innen sowie -aussen Wert. Wenn dieser auf automatisch gestellt ist, kann dies zu längeren Ladezeiten beim Senden und Empfangen kommen. Daher müssten Sie diese beiden Werte auf eigene stellen.




Analyse Dateigrösse

Um herauszufinden, warum Dateien plötzlich besonders gross geworden sind, empfehlen wir Ihnen folgende Schritt-für-Schritt-Vorgehensweise:

Dateigrösse - Mein Projekt ist sehr gross

Wichtig: Um keine Daten zu verlieren, erstellen Sie unbedingt eine Kopie Ihrer Datei !

Öffnen & reparieren Sie die kopierte Datei nach jedem der folgenden Schritte und speichern Sie diese anschliessend mit einem neuen Namen. Sie wird während des Öffnens auf evtl. Fehler geprüft und bereinigt.

Beobachten Sie, bei welchem der Schritte sich die Dateigrösse deutlich verkleinert. Dies gibt Ihnen einen Anhaltspunkt auf problematische Elemente.



Folgende 2 Punkte führen in den meisten Fällen direkt zu einer kleineren Dateigrösse:

  • Eingebettete Bibliotheken exportieren, in einem separaten Ordner beim Projekt ablegen und in die ArchiCAD-Datei verknüpfen. Dies lohnt sich umso mehr, je grösser Ihre eingebettete Bibliothek ist. Dies wirkt sich positiv aus auf Gewicht, Tempo im 3D und die Bearbeitung im Grundriss.



  • Zeichnungsmanager (Tastaturkürzel A) öffnen und den Haken vor Zeichnung im Projekt speichern entfernen falls beim Aktualisierungsmodus Automatisch und der Pfad auf Intern eingestellt ist, s. Abbildung bzw. Kurzhilfe Dateigrösse durch Zeichnungseinstellungen verringern.

  • Mit dem Polygonzähler (Menü Extras) die Anzahl der Polygone im 3D prüfen/reduzieren, um Grösse und Geschwindigkeit besser im Griff zu behalten.
    Tipp: Viele Elemente lassen sich z. B. direkt über den Polygonzähler weniger detailliert anzeigen.



  • Doppelte Elemente löschen (Menü Extras): Achtung bei Bemassungen! Ggf. die Duplikate vor dem Löschen zur Kontrolle verschieben.



  • Setzen Sie den Umbaustatus zurück gemäss Abbildung rechts (Menü Verwaltung / Umbau-Filter / Umbaustatus zurücksetzen...), damit für den Test alles im Projekt sichtbar ist.

Falls die bisherigen Schritte noch keine signifikante Gewichtsreduktion gebracht haben, müssen wir versuchern zu analysieren, in welchem Bereich das Gewicht versteckt ist.



Löschen Sie unter Zwischenspeichern eines jeden Schrittes nach und nach alle:

  • Layouts
  • Schnitte
  • Ansichten
  • Innenansichten
  • Details
  • Arbeitsblätter

Öffnen Sie die Datei nach jedem Zwischenspeichern mit Öffnen & reparieren

Beispiel: Alle Schnitte löschen. Datei mit einem neuen Namen “ 2_Schnitte gelöscht” speichern. Datei schliessen und öffnen&reparieren.

Danach alles Ansichten löschen. Datei mit einem neuen Namen usw.



Anschliessend Geschoss um Geschoss, von oben nach unten löschen. EG bleibt als letztes Geschoss über.



Beobachten Sie, bei welchem der Schritte sich die Dateigrösse deutlich verkleinert. Dies gibt Ihnen einen Anhaltspunkt auf problematische Elemente. Oftmals handelt es sich um viele 2D Elemente auf einer oder mehreren Projektsichten. Die 2D Elemente stammen meistens von zerlegten DWG Files oder x-fach kopierten 3D Elemente welche zerlegt wurden (z.B. 3D Ansichten kopiert für Materialstudien).
