DXF/DWG Bereinigung

Weitere Informationen

DXF/DWG Viewer für Windows

DXF/DWG Viewer für Macintosh

Suchen & Aktivieren

Modell- und Papiergrösse im Textwerkzeug

Eingebettete Ebenen im Zeichnungswerkzeug

In dieser Kurzhilfe erfahren Sie, wie der Import externer Attribute beim Einlesen von DXF-/ DWG-Dateien verhindert werden kann.

Öffnen Sie Ihr DWG immer zuerst in einem DWG-Viewer, damit Sie sehen was Sie vom Fachplaner erhalten haben. Laden Sie das DWG nicht in Ihr aktuelles File, öffnen Sie dieses in einem separaten ArchiCAD.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

DXF/DWG Öffnen

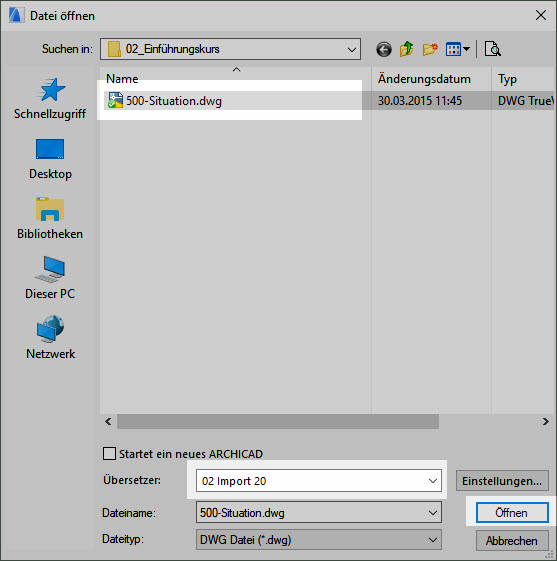

  • Öffnen Sie ein leeres ArchiCAD und gehen Sie ins Menü Ablage / Öffnen.
  • Wählen Sie Ihre Datei aus und definieren Sie den gewünschten Übersetzer für den Import (Wir empfehlen dafür den Übersetzer 02 Import).
Import

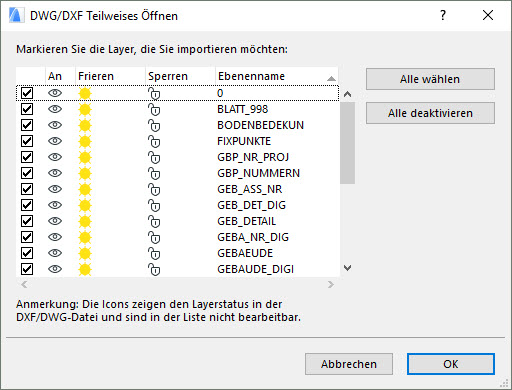

Bei der nächsten Meldung werden Ihnen alle importierten Ebenen aufgelistet. Wir empfehlen, die Ebenen separat  zu bereinigen. Achten Sie darauf, dass alle Ebenen ein Häkchen haben, damit auch alles importiert wird.

Hintergrundfarbe

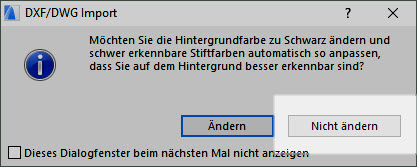

Während dem Öffnungsvorgang erscheint eine Meldung, welche Ihnen die Hintergrundfarbe auf schwarz ändern möchte. Wählen Sie nicht ändern.

Ebene erstellen

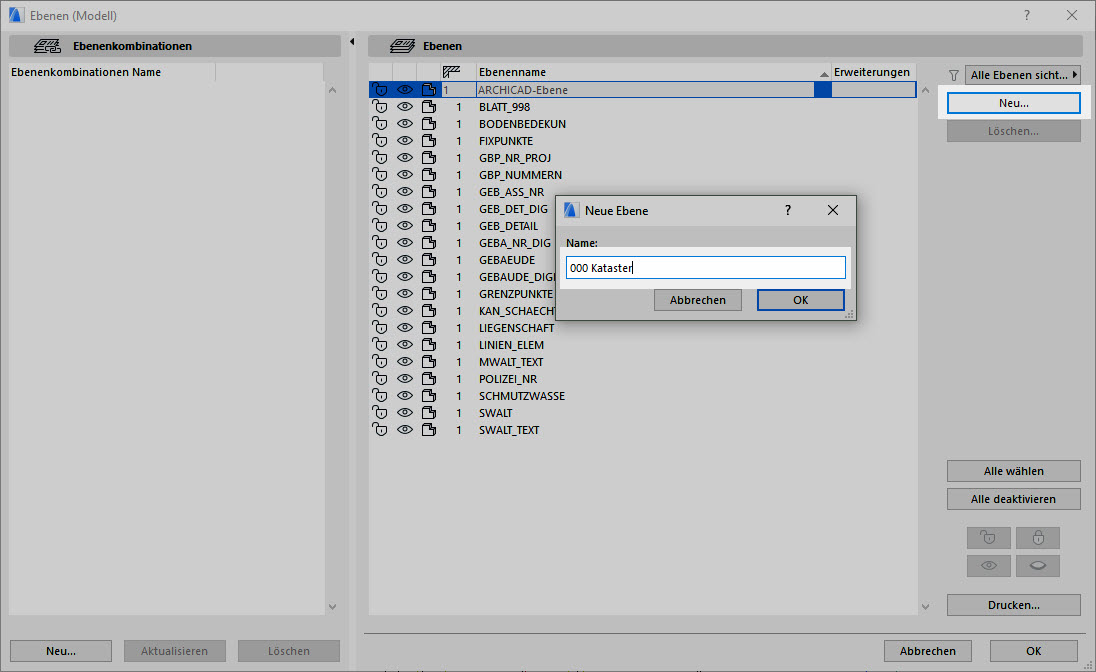

  • Öffnen Sie die Ebenen-Einstellung über das Menü Verwaltung / Ebenen / Ebenen (Modell).
  • Erstellen Sie eine neue Ebene, welche in Ihrem Plan bereits vorhanden ist. In unserem Beispiel ist dies die Ebene 000 Kataster.
Löschen und Ersetzen

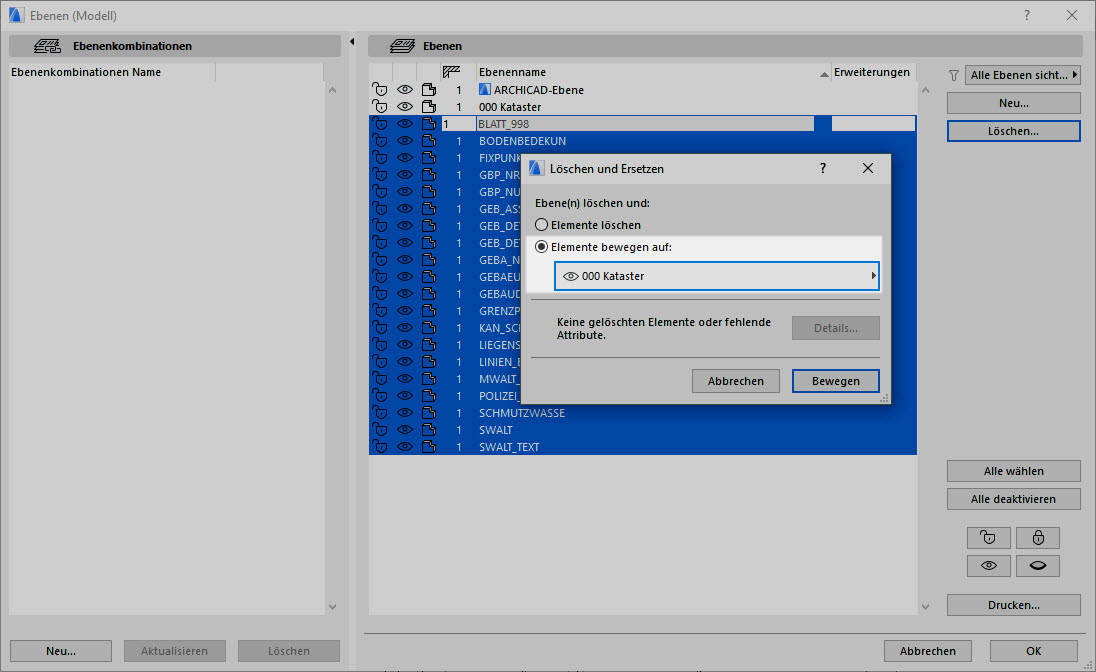

  • Löschen Sie anschliessend alle Ebenen ausser die neue Ebene 000 Kataster.
  • Im Popup-Fenster können Sie die Elemente auf die Ebene 000 Kataster  bewegen.

Löschen Sie nie eine Ebene, ohne die Elemente auf eine andere Ebene zu verschieben, denn sonst werden die enthaltenen Elemente mitgelöscht.

Text-Werkzeug
  • Aktivieren Sie das Text-Werkzeug  in der Werkzeug-Palette.
  • Danach wählen Sie den Befehel Alle Texte aktivieren (Ctrl/ Cmd + A) im Menü Bearbeiten.

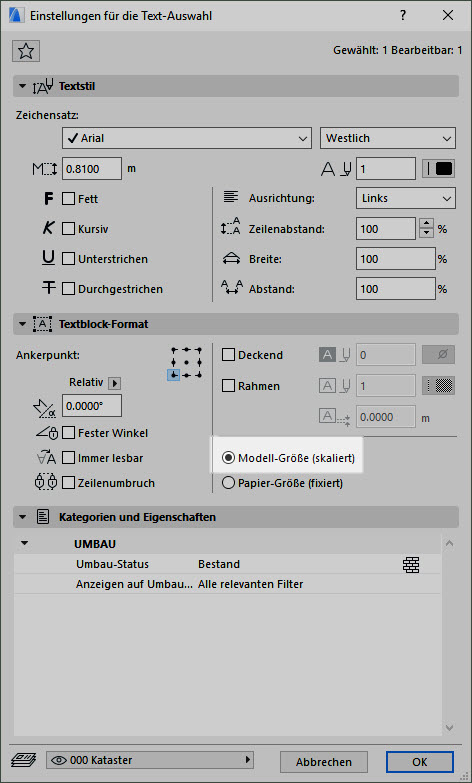

  • Mit dem Tastenkürzel T kommen Sie anschliessend in die Einstellungen des Text-Werkzeugs. Schalten Sie die Option für die Textskalierung auf Modell-Grösse, siehe auch KH1272.

Linientypen

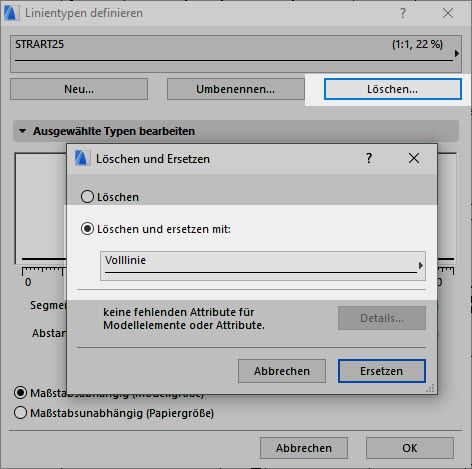

Anschliessend öffnen Sie im Menü Verwaltung die Einstellungen der Linientypen und löschen und ersetzen die importierten Linientypen mit den Standardlinientypen von ArchiCAD.

Jetzt ist das DWG mit Ausnahme der Schraffuren bereinigt und kann in Ihre Datei kopiert werden. Wenn Sie das DWG noch vorgängig gruppieren, kann dies bei der späteren Bearbeitung sehr hilfreich sein und Sie können die Gruppierung über das Menü Bearbeiten / Gruppieren jederzeit ein- bzw. ausschalten .


Dieses Prinzip gilt bei allen DXF-/ DWG-Dateien die Sie importieren möchten, alternativ kann das DWG auch mit dem Zeichnungswerkzeug  KH 665 importiert werden. Bei dieser Variante müssen keine Attribute bereinigt werden, ausser das DWG wird im Menü Ändern in 2D-Elemente zerlegt. Dann werden alle Attribute importiert.

Falls Sie mehrere DWG-Dateien zugleich bereinigen möchten, z.B. mehrere Fensterdetails, können Sie dies über das Menü Ablage / Dazuladen machen. Auch hier gilt, laden Sie die verschiedenen DWG-Dateien in eine leere ArchiCAD-Datei und bereinigen Sie die Attribute.


  • In Ihrer Zieldatei können Sie nun nach Bedarf noch die Schraffurtypen bereinigen. Dazu gehen Sie wiederum ins Menü Verwaltung / Schraffurtypen und löschen und ersetzen Sie auch hier die neu importieren mit den Standardschraffuren aus.
