Raumstempel-Position für einzelne Massstäbe bestimmen

In dieser Kurzhilfe zeigen wir Ihnen, wie Sie die Position des Raumstempels für jeden Massstab selbst bestimmen können.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Beschrieb

Bis ArchiCAD 13 wies bei einem Massstabwechsel der Stempel immer die gleiche Position auf und dadurch wurden gewisse Bereiche überdeckt.

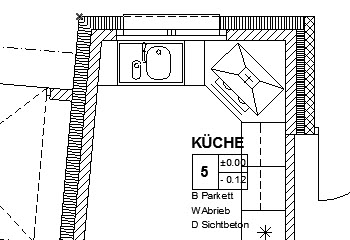

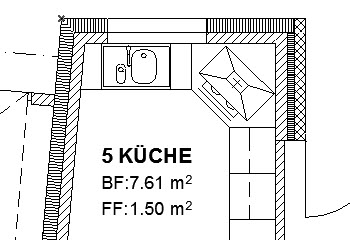

Seit dem ArchiCAD 14 Raumstempel können Sie die Position für die Massstäbe 1:200, 1:100, 1:50, 1:20 selbst bestimmen.

  • Aktivieren Sie den Raumstempel im gewünschten Massstab
  • Anschliessend klicken Sie auf den "Roten Diamanten".

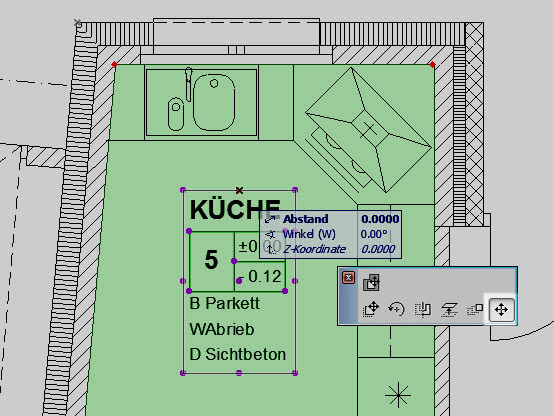

Pet-Palette
  • Nun öffnet sich die Pet-Palette
  • Wählen Sie hier den Befehl Knotenpunkt verschieben (bis ArchiCAD 16: Längenänderung).
  • Ziehen Sie nun den Raumstempel auf die gewünschte Position
  • Wiederholen Sie diesen Vorgang für jedem Massstab

Anmerkung:

Die Position des "Roten Diamanten" entspricht der Position des Raumstempel-Ankerpunktes.
