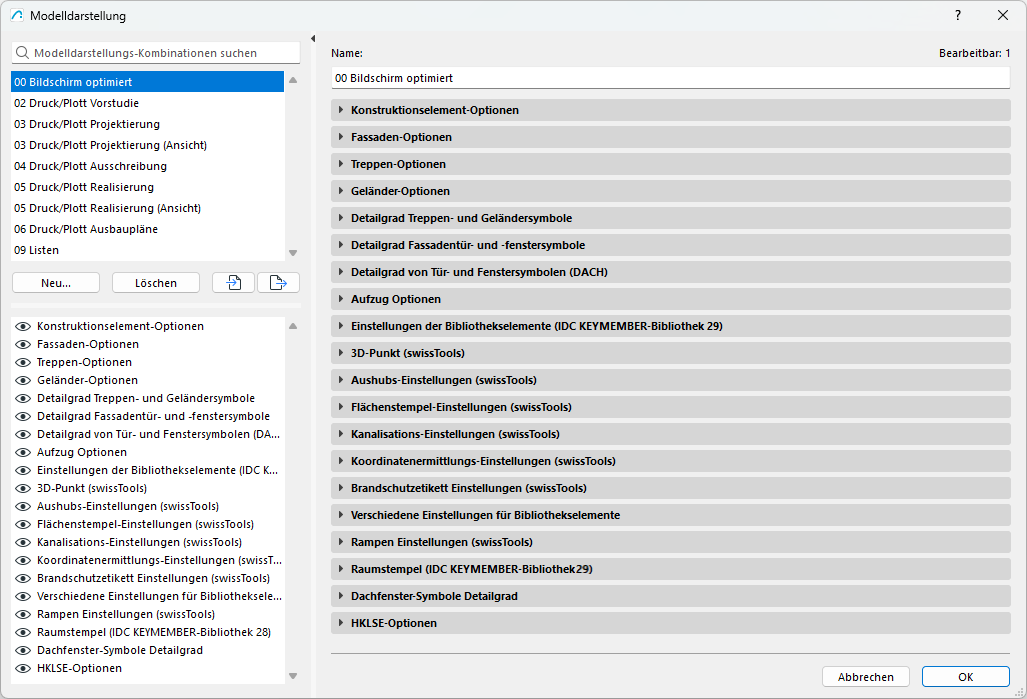

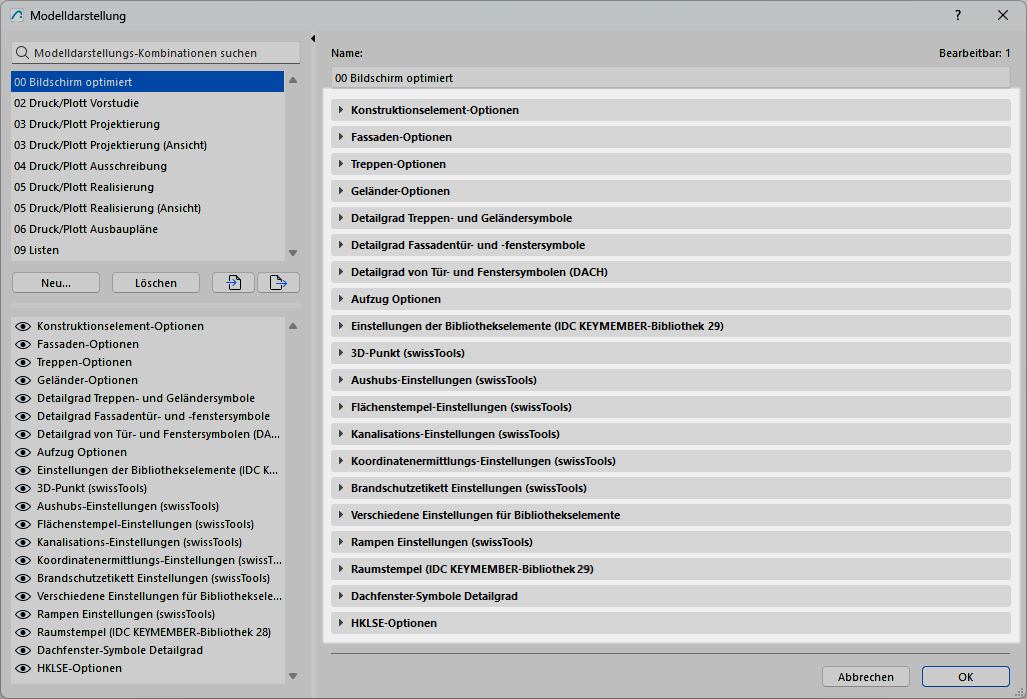

Die Modelldarstellung ermöglicht uns, Elemente in unterschiedlichen Detaillierungsgraden darzustellen. So haben Sie die Möglichkeit verschiedene Projektphasen in einem Dokument zu steuern. Dies betrifft vor allem Elemente wie:

• Fenster / Türen / Öffnungen
• Treppen und Geländer
• Objekte
• Stützen
• Träger
• Fassaden
• Decken

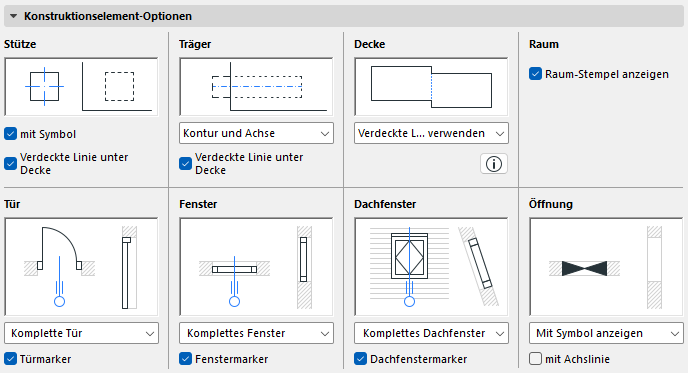

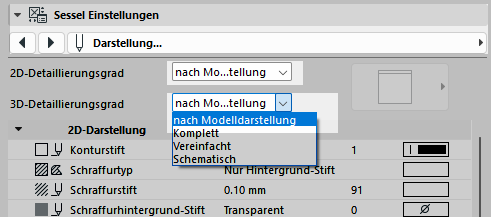

Wir empfehlen Ihnen, in den Elementen immer zu definieren, dass diese auf die Modelldarstellung hören sollen. Dies betrifft verschiede Einstellungen, siehe Bildstrecke rechts.

• Stützen können mit oder ohne Symbol dargestellt werden.
• Bei Trägern kann die Achse, die Kontur oder beides dargestellt werden.
• Angrenzende Decken können mit, ohne oder mit einer gestrichelten Linie angezeigt werden.
  • Achtung: Dies gilt nur für Decken, welche oberkant die gleiche Höhe aufweisen und aneinander angegrenzt sind.
• Fenster / Türen / Dachfenster können komplett, als Öffnung oder gar nicht dargestellt werden.
• Öffnungen können mit Symbol, als Öffnung oder gar nicht dargestellt werden.
• Projekt-Marker und Räume können ausgeblendet werden.

Hinweis: Diese Optionen sind nur für den Grundriss relevant und haben keinen Einfluss auf das 3D-Fenster.

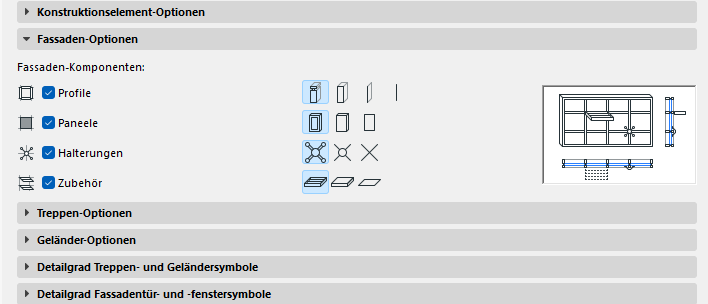

In den Fassaden Optionen können Sie bestimmen, welche Elemente ersichtlich sind und wie detailliert diese angezeigt werden:

• Sind die Profile, Paneele, Halterungen und Zubehör sichtbar oder nicht.
• Werden diese Komplett, vereinfacht oder nur schematisch dargestellt.

Hinweis: Diese Optionen gelten für das 3D und für das 2D Fenster.

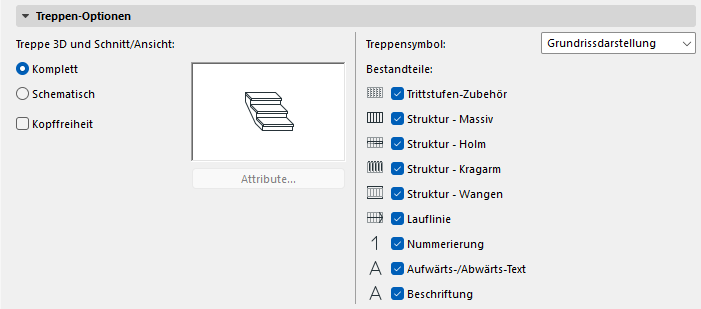

Die Treppendarstellung kann für das 3D sowie für das 2D Fenster übersteuert werden.

Darstellung im 3D:

• Komplett - Treppe wird mit allen Bestandteilen gezeigt.

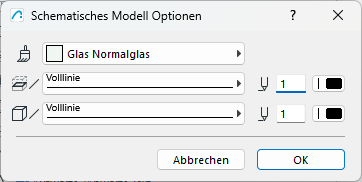

• Schematisch - Treppe wird schematisch nur mit demTrittverhältnis angezeigt. Unter Attribute kann eingestellt werden, wie die schematische Darstellung gezeigt werden soll.
• Kopffreiheit - zeigt schematisch die Kopffreiheit an, welche in der Treppe eingestellt wird.

Darstellung im 2D:

• Hier kann ausgewählt werden, welche Bestandteile der Treppe angezeigt werden.
• Treppe kann als Grundriss oder Deckenspiegel angezeigt werden.

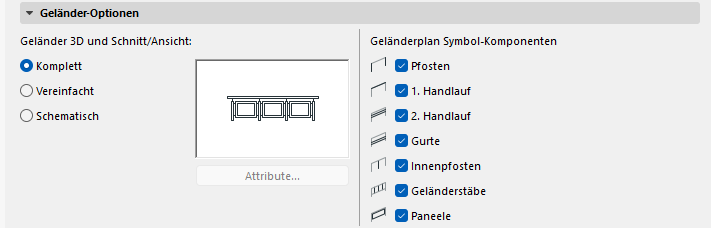

Die Geländerdarstellung kann für das 3D sowie für das 2D Fenster übersteuert werden.

Darstellung im 3D:

• Komplett - Geländer wird mit allen Bestandteilen gezeigt.
• Vereinfacht - Geländer wird mit allen Bestandteilen gezeigt, aber von den einfachen Modelloptionen überschrieben.

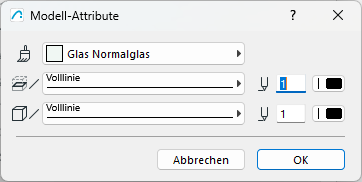

• Schematisch - Geländer wird schematisch angezeigt. Unter Optionen kann eingestellt werden, wie die schematische Darstellung gezeigt werden soll.

Darstellung im 2D:

• Hier kann ausgewählt werden, welche Bestandteile des Geländers angezeigt werden.

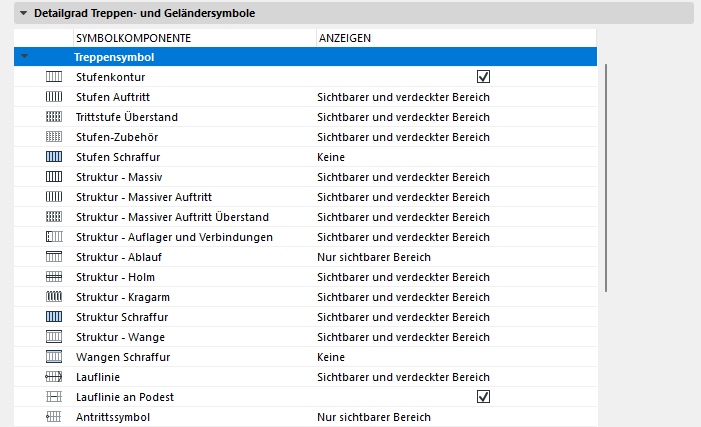

In diesem Kapitel steuern Sie die Sichtbarkeit der einzelnen Treppen- und Geländersymbole detailliert. Für die einzelnen Symbolkomponenten gibt es verschiedene Darstellungsoptionen:


• Keine - Blendet die Elemente aus.
• nur sichtbare Teile - Zeigt nur die Elemente an, welche als Aufsicht sichtbar sind.
• nur verdeckte Teile - Zeigt nur die Elemente an, welche als Untersicht sichtbar sind.
• Sichbare und verdeckte Teile - Zeigt das Element komplett an.

Hinweis: Diese Einstellungen haben nur Einfluss auf die Grundrissdarstellung.

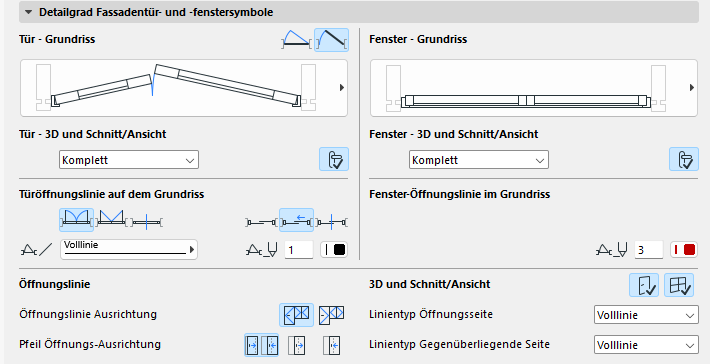

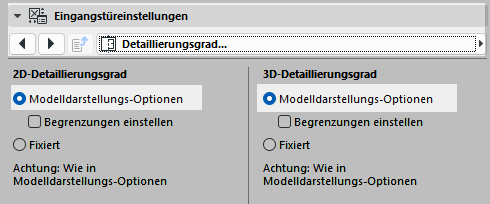

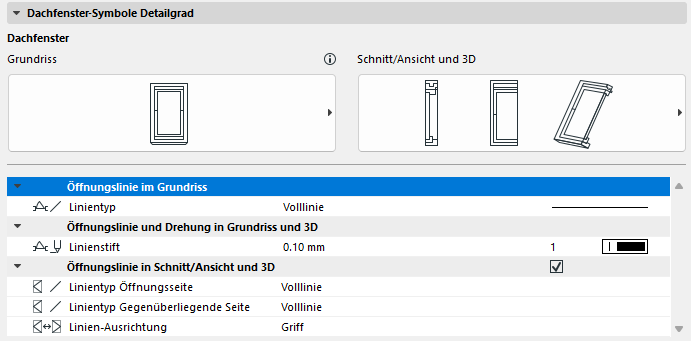

Hier wird der Detaillierungsgrad der Türen, Fenster und Dachfenster für den Grundriss sowie für die Schnitte und Ansichten eingestellt.

• Wählen Sie mit Hilfe des Symbols, wie detailliert die Türe und das Fenster im Grundriss und im Schnitt angezeigt werden soll.
• Für den Grundriss können Sie zudem bestimmen, ob der Anschlag gezeigt werden soll oder nicht.

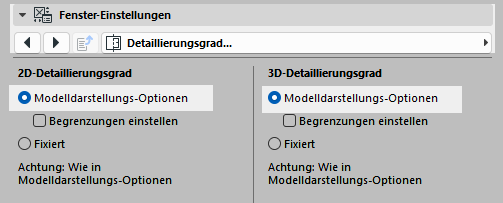

• Für das 3D Fenster haben Sie die Möglichkeit, die Türen und Fenster komplett, vereinfacht oder schematisch darzustellen.

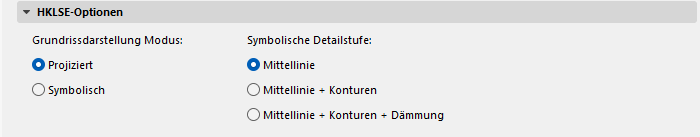

In den weiteren Einstellungen können weitere Darstellungen verschiedener Elemente vorgenommen werden:

• Min. Platzbedarf von Türen und Objekten einschalten

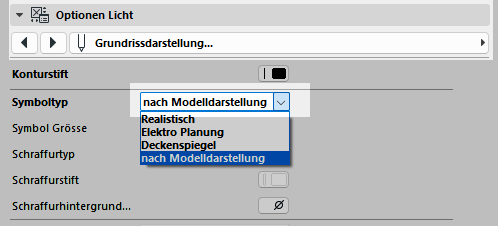

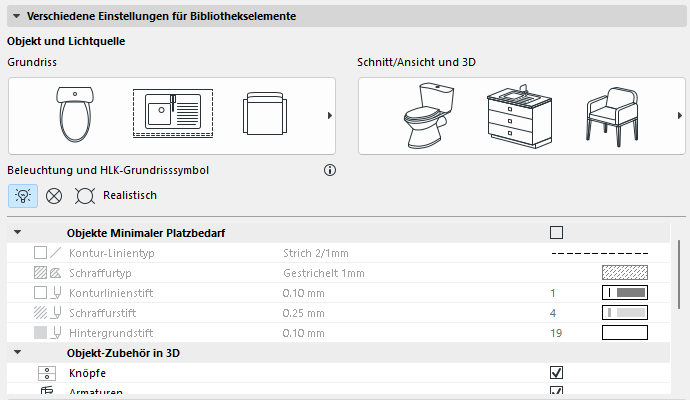

• Detaillierung von Objekten und Lichtquellen
• Armaturen-, Objekt-, Fenster- und Türgriffe ausblenden

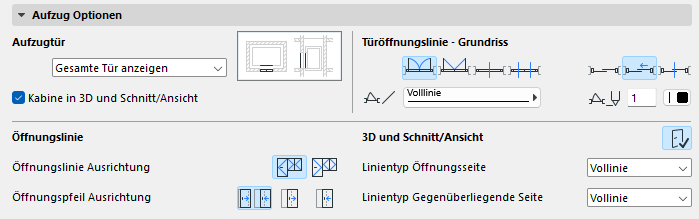

• Detaillierung des Fahrstuhles
• Öffnungslinien bearbeiten, ein- oder ausblenden

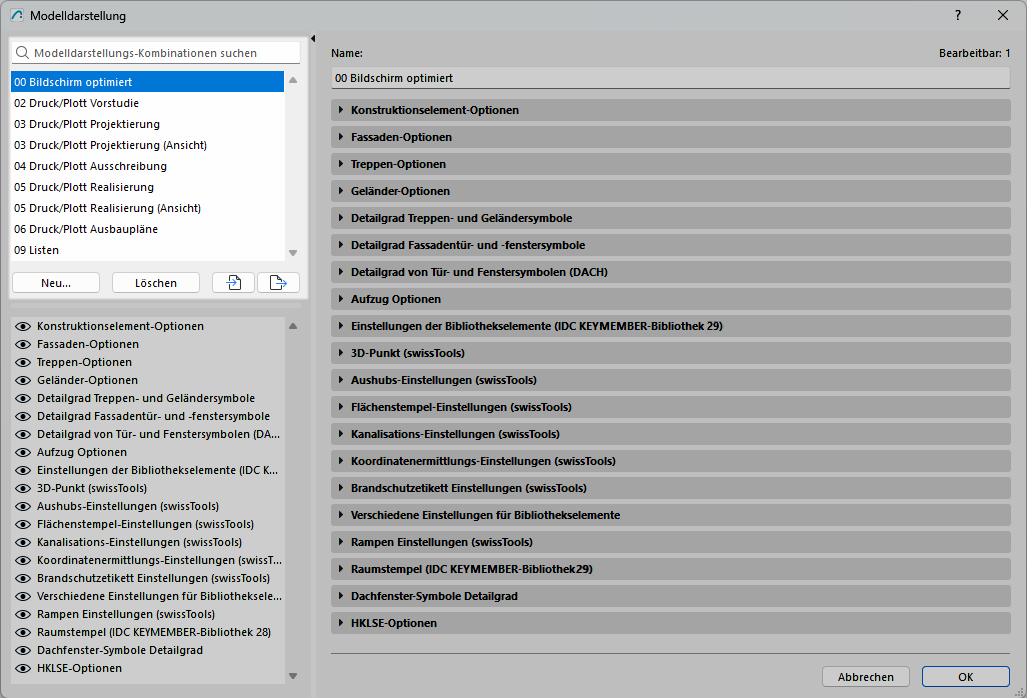

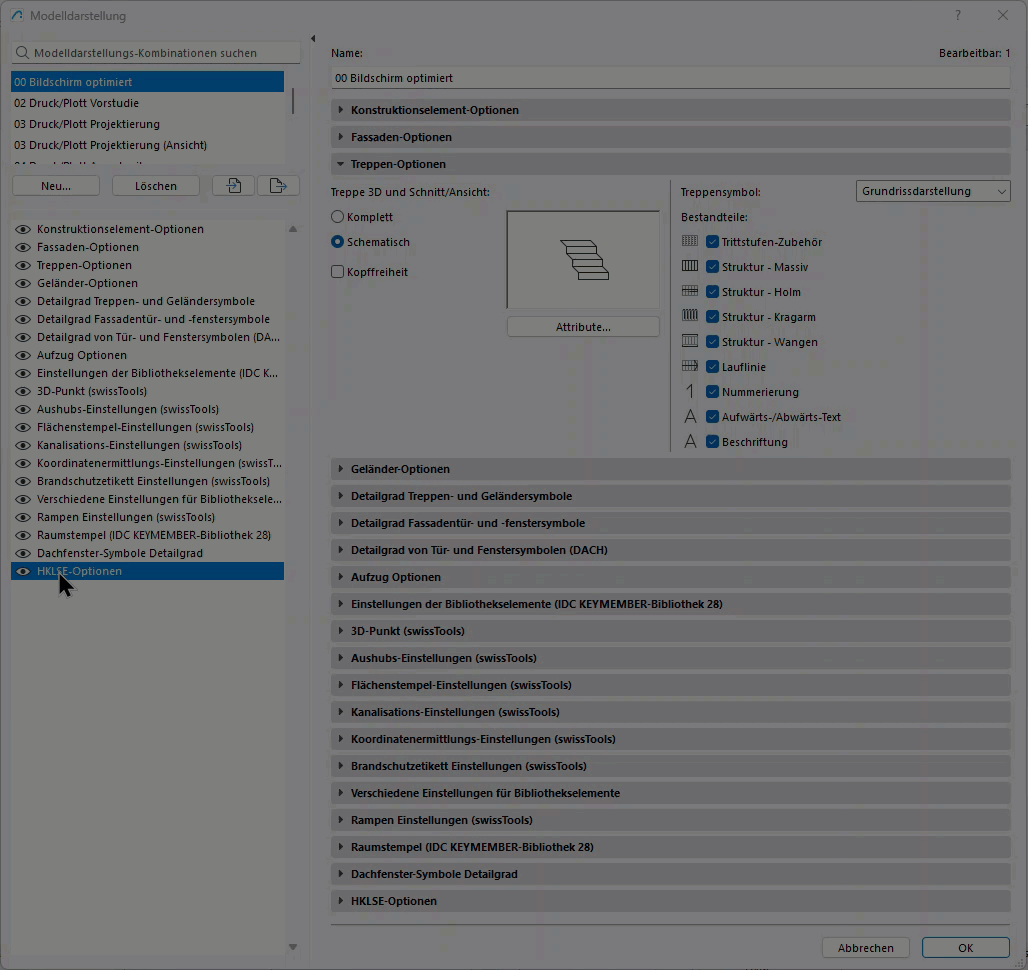

In der Modelldarstellung ist eine einfachere Navigation durch das Aus- und Einblenden der einzelnen Register möglich.

• Um Register auszublenden oder einzublenden, können Sie unten auf der linken Seite das Augensymbol pro Register entweder schliessen oder wieder öffnen.
