3D-Gelände und 3D-Gebäude importieren

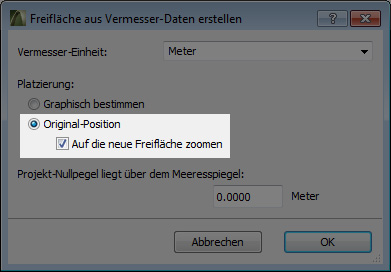

Platzierung

3D-Gelände-Datei von Swisstopo einlesen:

Bei Swisstopo können u. a. 3D-Gelände und Gebäudedaten heruntergeladen werden.



Die am Workshop verwendeten Dateien wurden von uns bei Swisstopo bezogen. Sie können diese Dateien zu Übungszwecken downloaden und so den Import live ausprobieren.



  • Öffnen Sie ein neues leeres ArchiCAD und gehen Sie ins Menü Ablage / Externe Daten / Freifläche aus Vermesser-Daten erstellen...
  • Wählen Sie die TXT- bzw. XYZ-Datei aus (im Beispiel: DHM_1.TXT) und klicken Sie auf Öffnen.



Wichtig:

Platzierung an Original-Position



Weitere Informationen

3125 SwissGIS (swissTools)

Als KEYMEMBER Kunde haben Sie die Möglichkeit, mit dem swissTool SwissGIS, einfach und schnell Geländedaten des Geometers oder von Swisstopo als Freifläche zu importieren und dabei zu vereinfachen.





Dazuladen

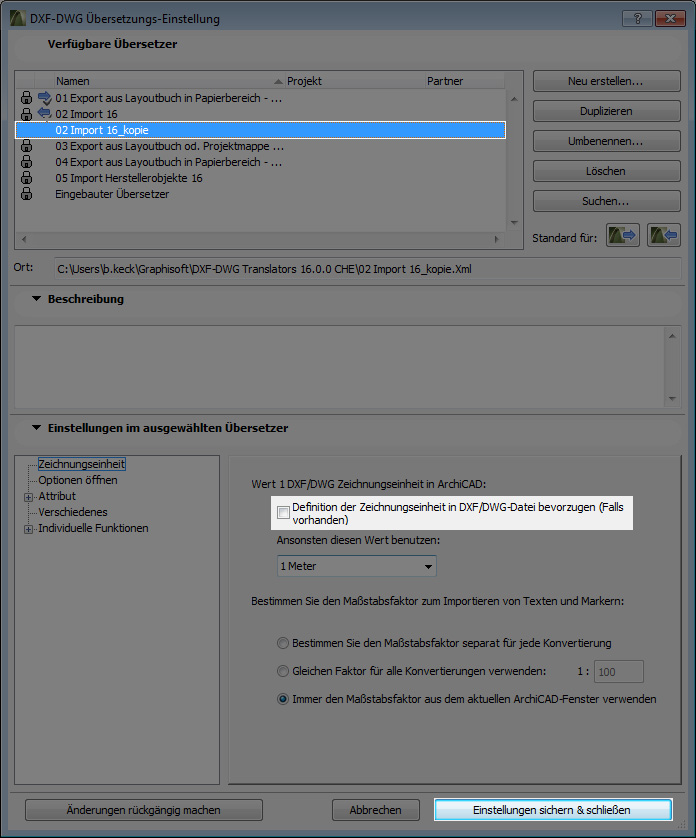

3D-Gebäude-Datei von Swisstopo einlesen:

  • Gehen Sie ins Menü Ablage / Dazuladen, wählen Sie die Gebäudedatei aus (im Beispiel: swissBUILDINGS3d_10.dxf) und klicken Sie auf Öffnen.
  • Laden Sie den Inhalt des Modellbereichs dazu.

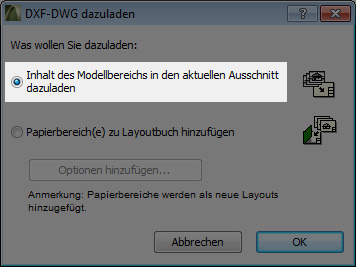

Modellbereich dazuladen

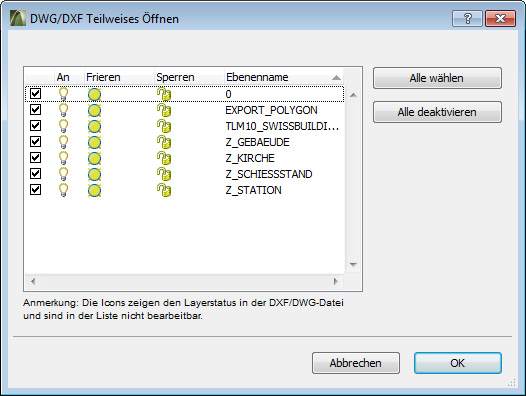

DWG/DXF Teilweises Öffnen

Wichtig:

  • Wenn Sie mit dem Vermessungspunkt arbeiten, setzen Sie den Haken vor Ursprung der dazugeladenen Datei ausrichten und an Vermessungspunkt drehen. Die Datei wird somit am korrekten Ort platziert und auf die eingestellte Nordrichtung gedreht.
  • Wenn Sie nicht mit dem Vermessungspunkt arbeiten, empfehlen wir, den Haken vor Einfügepunkt On-Screen festlegen zu entfernen. Nach dem Einlesen der Datei befindet sich diese dann automatisch auf den Landeskoordinaten. Sie können nun die Daten ggf. in die Nähe des ArchiCAD-Projektursprungs verschieben und dort das neue Projekt starten.

Tipp:

  • Wenn Sie den Haken vor Inhalt des Modellbereichs als GDL Objekt importieren setzen, so wird aus dem DXF direkt ein Bibliothekselement erstellt.
  • Auf Dazuladen klicken und im sich öffnenden Dialogfenster die Layer auswählen, die importiert werden sollen. Mit OK bestätigen.



Anmerkung:

Falls Sie die Datei ändern möchten, kann sie zunächst in Morphs zerlegt werden (Befehl Auswahl in Morphs konvertieren aus dem Kontextmenü). Danach ist alles frei bearbeitbar.
