Fenster und Türen platzieren

Fenster und Türen können nur in Wänden platziert werden. Lesen Sie weiter und Sie sehen wie ab ArchiCAD 17 Fenster und Türen eingesetzt werden und Sie dabei mit einer visuellen Kontrolle unterstützt werden.

Anleitung für das richtige Platzieren von Fenster und Türen

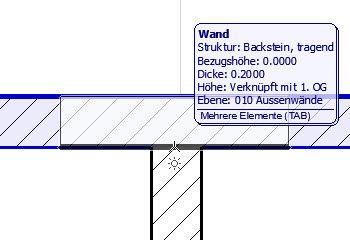

Vorschau beim Platzieren
Vorschau beim Platzieren

1. Aktivieren Sie im Grundriss oder im 3D-Fenster das Fenster- oder Türwerkzeug. Wählen Sie einen Fenster- oder Türtyp in der Bibliothek aus.


2. Legen Sie den Cursor auf die Wand. Sie sehen nun eine Vorschau, die Ihnen zeigt, wo Sie das Fenster oder die Tür platzieren können.


Anmerkung:

Wenn Sie den Cursor an eine Stelle bewegen, an der sich mehrere Wände schneiden, verwenden Sie die Tabulator-Taste, um zwischen diesen Wänden zu wechseln, bis die richtige angezeigt wird.

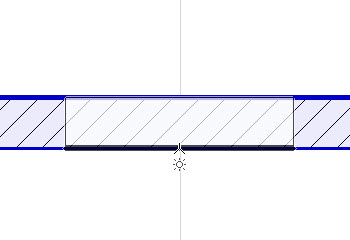

Festlegen der Anschlagsseite
Festlegen der Anschlagsseite

3. Das Sonnensymbol und die dicke Linie stellen die Aussenseite (Anschlagsseite) der Wand dar. Zum Wechseln der Anschlagsseite verschieben Sie den Cursor auf die gegenüberliegende Wandseite.

4. Der Ankerpunkt legt fest, ob Sie das Fenster bzw. die Tür an ihrem Mittelpunkt oder seitlich einsetzen. Klicken Sie, um die Öffnung an der gewünschten Stelle zu platzieren.

Geometriemethode umschalten
Geometriemethode umschalten

Bevor Sie die Öffnung in einer Wand platzieren, können Sie die Geometriemethode umschalten. Verwenden Sie hierzu die Ankerpunkt-Steuerung im Infofenster oder wählen Sie den Tastenkürzel G um zwischen den Geometriemethoden zu wechseln.

5. Als nächstes wählen Sie die Öffnungsrichtung. Sie können wählen zwischen der Innen- oder der Aussenseite der Wand sowie jeweils der Bandung recht oder links. Alle Möglichkeiten werden durch Pfeile auf dem Bildschirm visuell angezeigt.

  • Verschieben Sie den Cursor auf eine dieser vier Positionen. Die Pfeile zeigen Ihnen vorab, welches Ergebnis Sie beim Klicken erzielen.
  • Das Sonnensymbol zeigt die Anschlagsseite, welche Sie mit dem ersten Klick ausgewählt haben. Mit der Tabulator-Taste könnten Sie jetzt nochmals die Anschlagsseite wechseln.

6. Klicken Sie auf einen solchen Pfeil um die Öffnung zu platzieren.

Öffnungsrichtung spiegeln

Die Schaltfläche Spiegeln (im Infofenster oder im Einstellungsdialog) schaltet die Öffnungsrichtung einer ausgewählten Tür bzw. eines Fensters von einer Seite auf die andere um, ohne dabei die Platzierung des Rahmens zu verändern.
