Sie können diese Kurzhilfe auch als Video ansehen.

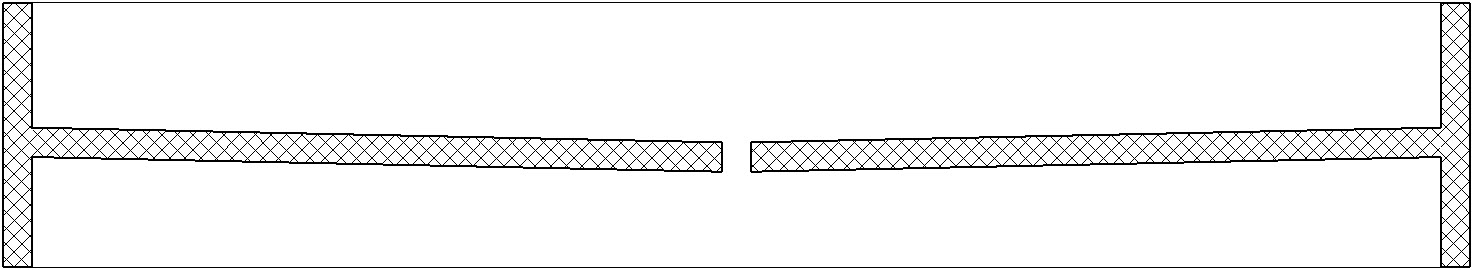

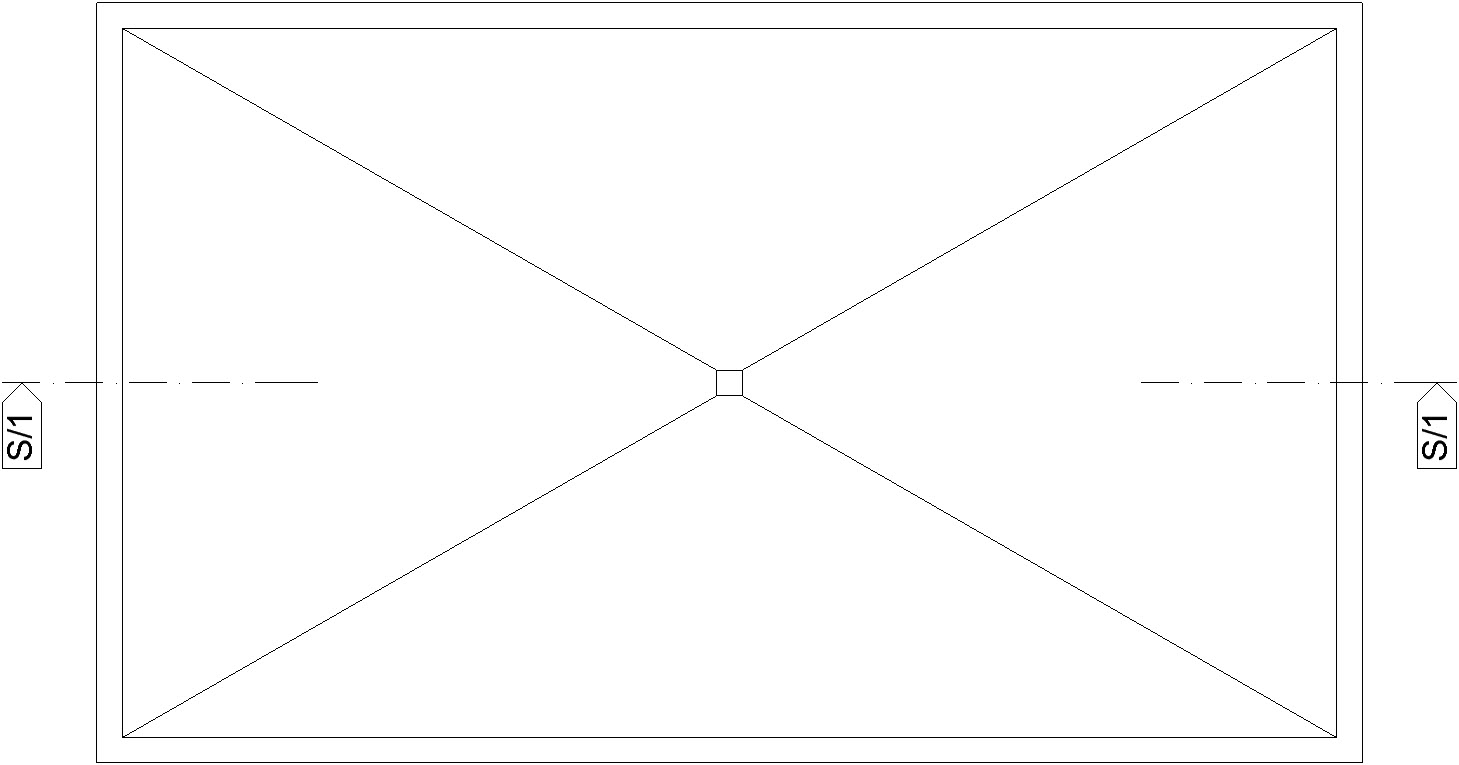

Der einfachste Fall ist, wenn sowohl Dachober- wie auch -unterkante im Gefälle ist. In diesem Fall kann man es mit dem Dachflächen-Werkzeug zeichnen.

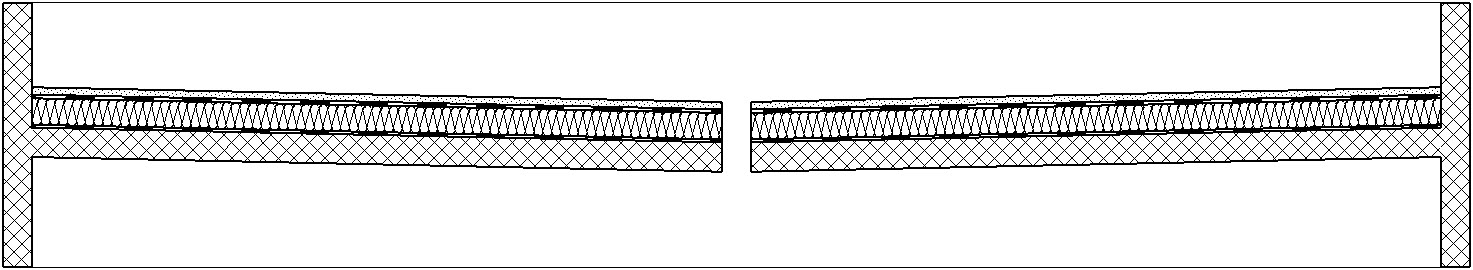

Sie können den Dachaufbau als mehrschichtiges Bauteil erstellen und es anschliessend dem Dachflächen-Werkzeug zuweisen. Sie können wie bei Decken die tragende Struktur vom Dachaufbau trennen oder Sie zeichnen es komplett als ein Paket.

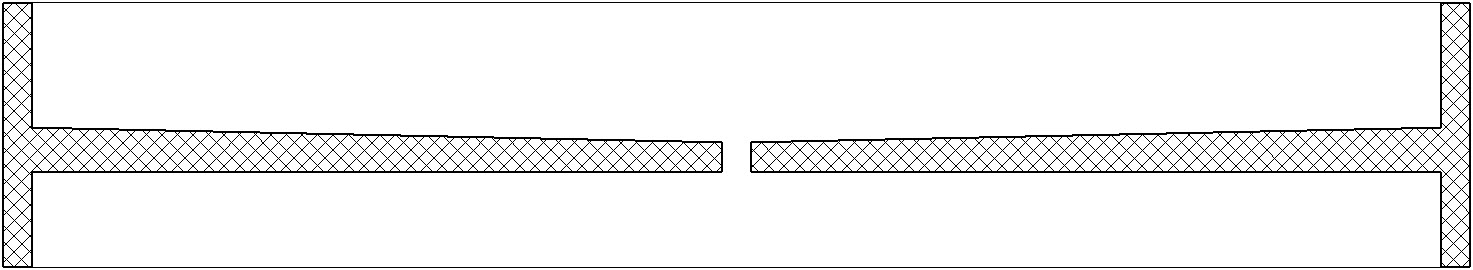

Wenn nur die Oberkante ein Gefälle hat, so verwenden Sie vorzugsweise das Freiflächen-Werkzeug. Die Oberkante lässt sich mit diesem Werkzeug frei formen und ermöglicht Ihnen somit viele Anwendungsmöglichkeiten.

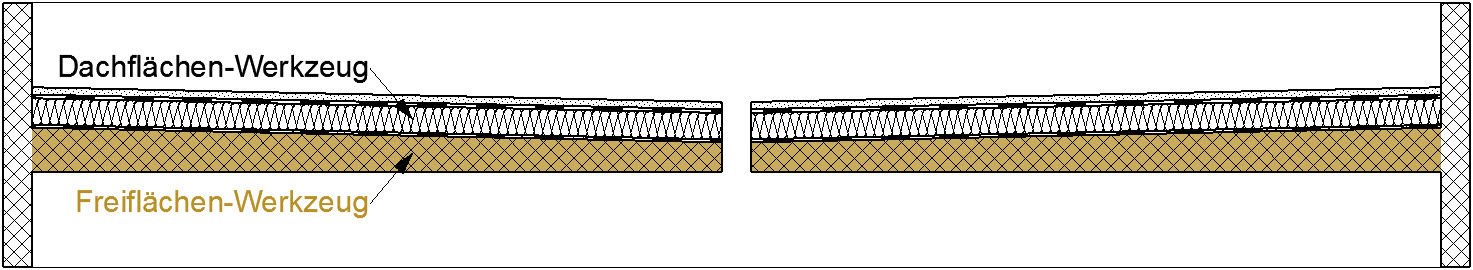

Auch in diesem Anwendungsbeispiel mit dem Freiflächen-Werkzeug, können Sie das Dachflächen-Werkzeug dazu gebrauchen, um die Dachaufbau Struktur darzustellen.

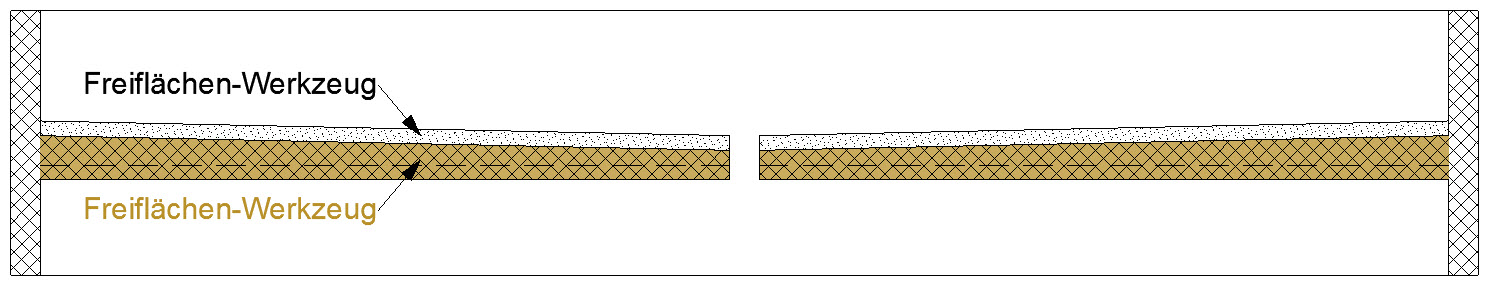

Falls Ihnen der Weg mit dem Dachflächen-Werkzeug zu umständlich sein sollte, können Sie eine Kopie der gezeichneten Freifläche nach oben schieben, dieser ein anderes Material zuweisen und mit dem Solid Element-Befehl den überflüssigen Teil abziehen.

Tipp:

Benutzen Sie das Add-On Freifläche mit Dach ersetzen, welches Sie im Menü Extras finden, um eine identisch geneigte Dachfläche auf Ihrer Freifläche als Dachaufbau Struktur zu erhalten.

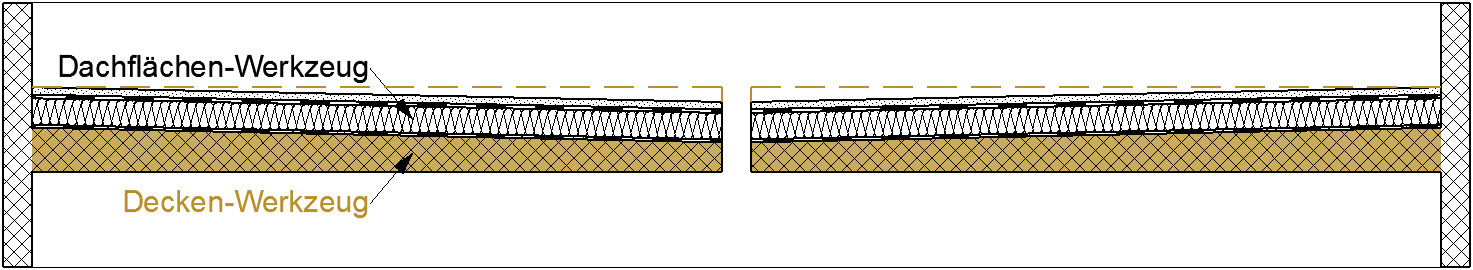

Diese Darstellung könnten Sie auch erstellen, indem Sie eine dicke Decke (anstelle einer Freifläche) zeichnen würden, um diese anschliessend mit dem Solid Element-Befehl von der Dachaufbau Struktur schräg abzuziehen. Sie würden den Befehl Abzug mit Verlängerung nach oben verwenden damit sich bei Höhenänderungen der Dachaufbau Struktur, die Decke verändert.

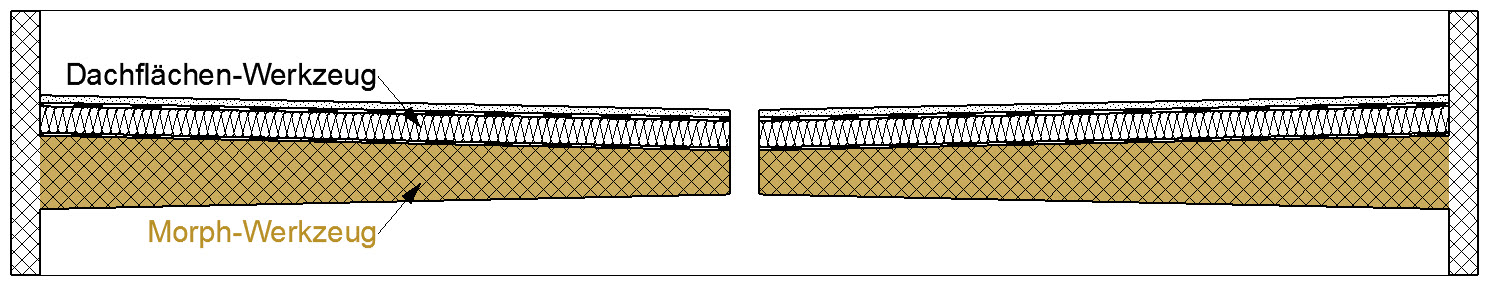

Um ein Kontergefälle zu erhalten, können Sie verschiedene Methoden anwenden. Beispielsweise können Sie den Querschnitt der Bodenplatte im Schnitt mit dem Morph-Werkzeug aufzeichnen und mit dem Ziehen/Drücken-Befehl auf die richtige Länge bringen.

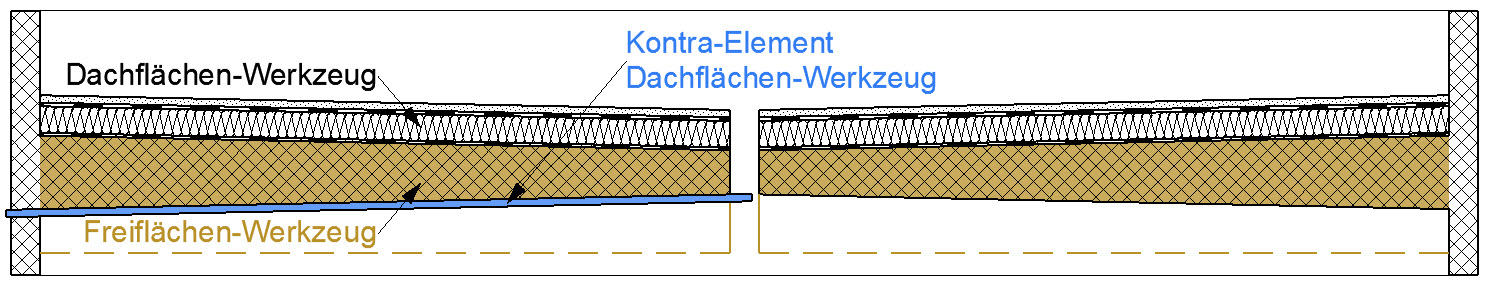

Eine andere Variante wäre, dass Sie ein genug dickes Gelände erstellen. Zusätzlich zeichnen Sie ein Kontra-Element, mit welchem Sie das Gefälle unten darstellen. Dies können Sie z.B. mit einem Dach oder einem Gelände machen. Nun können Sie mit dem Solid Element-Befehl das Kontra-Element (Operator) vom Gelände (Zielelement) abziehen.
