Erstellen einer Hilfslinie an einer beliebigen Kante, Linie oder an einem Kreisbogen:

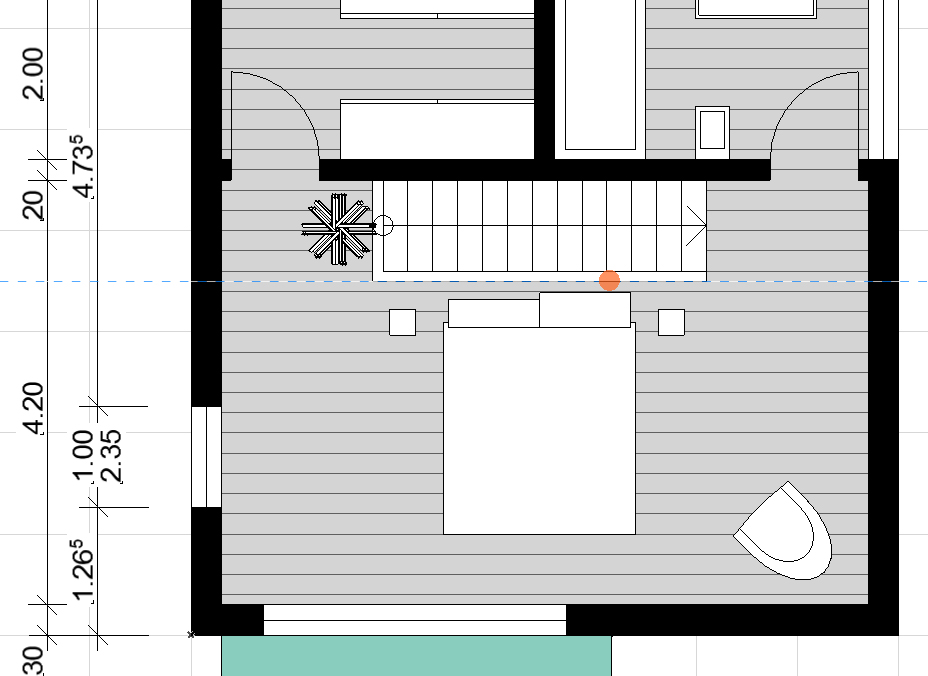

• Wenn Sie den Cursor auf eine Kante, Linie oder Kreisbogen legen, erscheint automatisch ein oranger Punkt. Legen Sie die Maus auf diesen Punkt, sehen Sie eine Vorschau der Hilfslinie in blau. Sobald Sie den Punkt anklicken, wird die Hilfslinie erstellt.

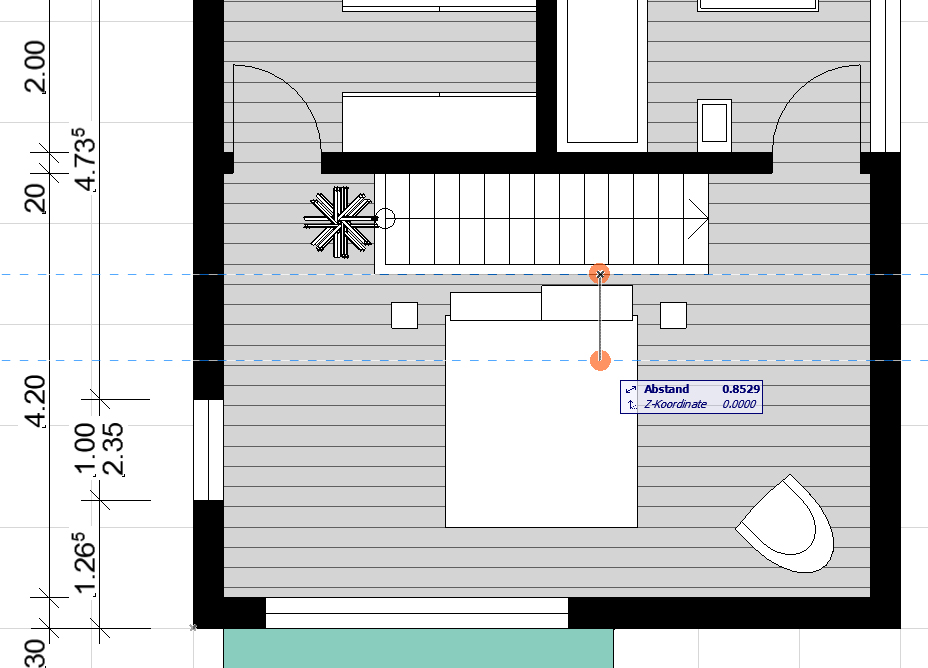

• Wenn Sie die Maustaste auf diesem orangen Punkt gedrückt halten, lässt sich die Hilfslinie verschieben, so dass Sie sie an jeder anderen Position ablegen können. Die Lage der Hilfslinie lässt sich auch numerisch über den Koordinaten-Tracker definieren.
• Noch schneller als über den Klick auf den Punkt, lassen sich Hilfslinien mit dem Tastaturkürzel "F" erstellen. Legen Sie die Maus ab und tippen Sie dann die Taste "F". Die Hilfslinie wird sofort erstellt.

Mehr Informationen zu den erweiterten Möglichkeiten der 2D Hilfslinien werden im Film erklärt.

Wie aus früheren Versionen bereits bekannt, können Sie Hilfslinien auch während der Elementerstellung/-bearbeitung über folgende Tastaturkürzel erstellen:

3D Hilfslinien erstellen

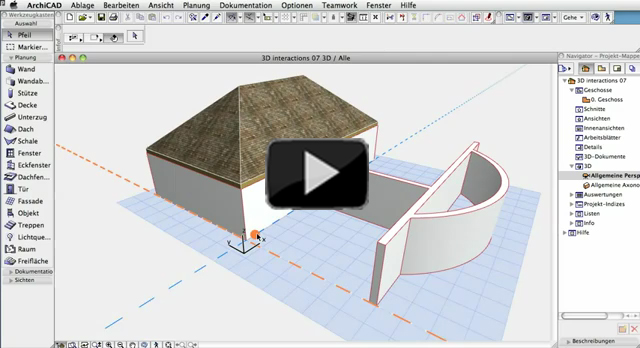

• Wenn Sie den Cursor auf eine Kante eines 3D-Elements legen, erscheint automatisch ein oranger Punkt. Legen Sie die Maus auf diesen Punkt, sehen Sie eine Vorschau der Hilfslinie in blau. Sobald Sie den Punkt anklicken, wird die Hilfslinie erstellt.
• Noch schneller als über den Klick auf den Punkt, lassen sich Hilfslinien auch im 3D mit dem Tastaturkürzel "F" erstellen. Legen Sie die Maus ab und tippen Sie dann die Taste "F". Die Hilfslinie wird sofort erstellt.

3D Hilfslinien verschieben, versetzen oder löschen

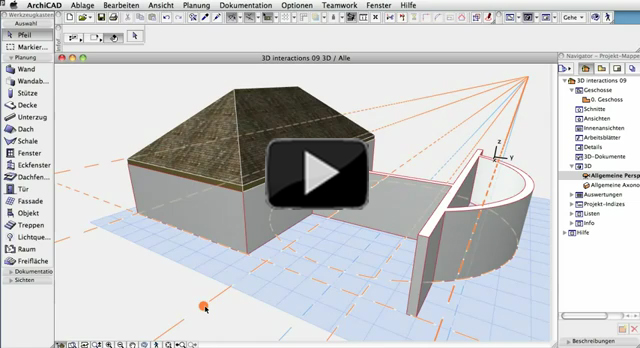

• Wenn Sie die Maus auf diesem Punkt gedrückt halten, lässt sich die Hilfslinie verschieben, so dass Sie sie an jeder anderen Position ablegen können. Die Lage der Hilfslinie lässt sich aber auch numerisch über den Koordinaten-Tracker definieren.

3D Hilfslinien-Segment erstellen

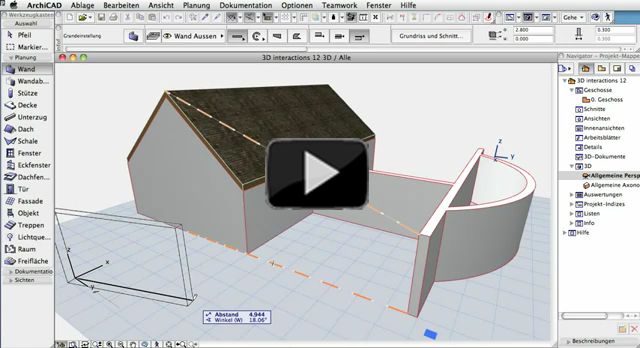

• Am häufigsten werden Hilfslinien im 3D-Fenster als Segment zwischen zwei beliebigen Knoten im Raum verwendet. Wie Sie solche Segmente erstellen, zeigen wir Ihnen in diesem Video.
