Der Projektursprung ist ein fester Punkt, der über die gesamte Lebensdauer des Projekts fixiert bleibt. Der Projektursprung des Koordinatensystems, durch ein X markiert, liegt nahe an der linken unteren Ecke des Grundrissfensters, wenn Sie die Standardsicht der Standardvorlage verwenden. (Die Koordinaten-Palette bzw. der Tracker zeigt die Koordinaten mit "0, 0" an, sobald der Cursor darauf liegt.

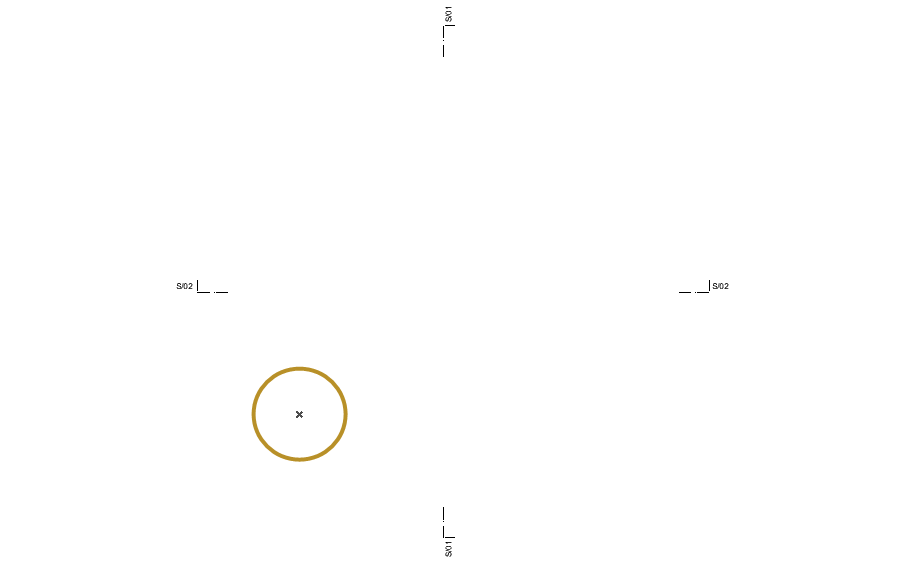

Im Grundriss und anderen 2D-Fenstern ist der Ursprung immer durch ein X, beziehungsweise ein Kreuz mit dicken Linien gekennzeichnet. Dieser wird bei jedem Erstellen einer ArchiCAD-Datei automatisch auf die verschiedenen Nullpunkte der drei Achsen, X-, Y- und Z-Achse, gelegt. Dieser Punkt bildet somit den absoluten Nullpunkt in alle 3 Richtungen.

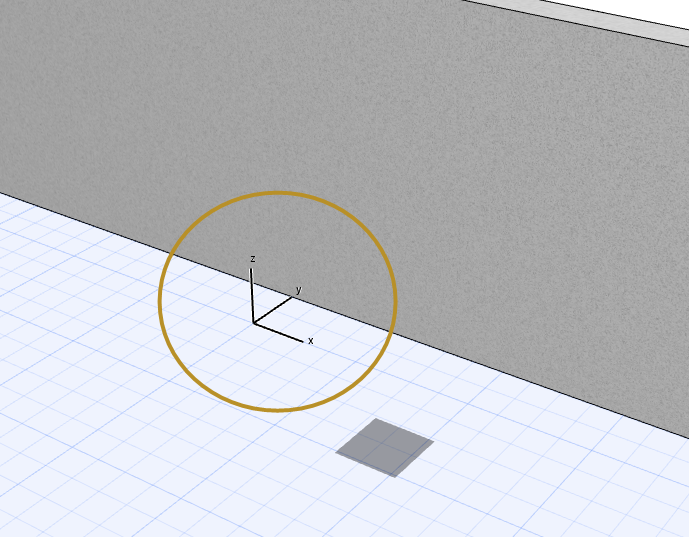

In den 3D-Ausschnitten wird der Ursprung und die zugehörigen X-, Y- und Z-Achsen mit fetten schwarzen Linien dargestellt.

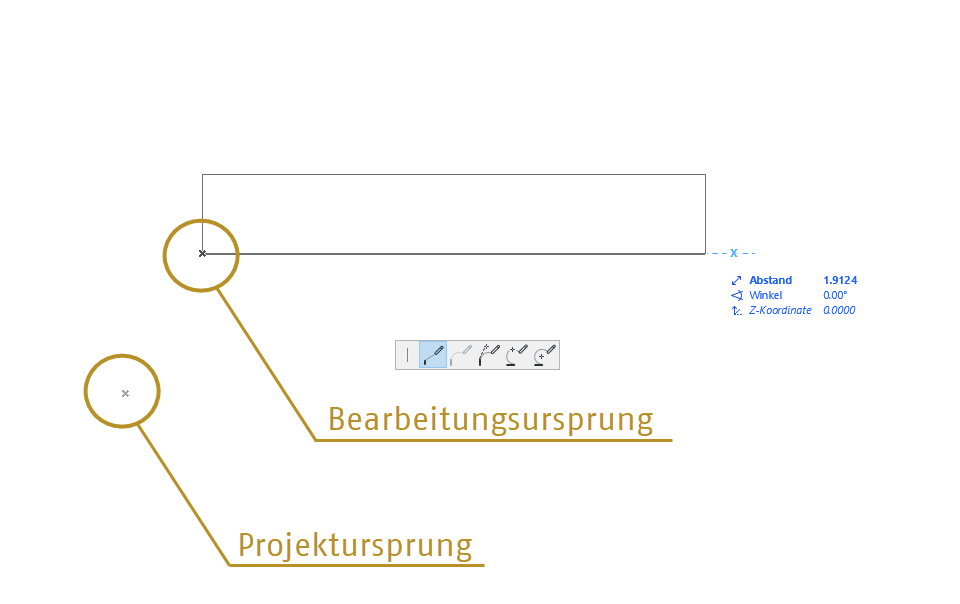

Der Bearbeitungsursprung erscheint automatisch, sobald Sie einen Klick mit der Maus ausführen, um mit der Eingabe zu beginnen. Dies ist ein temporärer Ursprung, der nur bei Zeichenoperationen und Änderungen als x erscheint. Sobald verschwindet dieser wieder, wenn Sie die Zeichenoperation beenden.

Im Eingabe-Tracker werden Koordinaten standardmäßig vom Bearbeitungs-Ursprung aus gemessen: dies sind relative Koordinaten. Somit werden Zahleneingaben welche Sie beispielsweise zur Distanzeingabe einer Mauer verwenden, vom Bearbeitungsursprung und nicht vom Projektursprung aus gemessen.

Verwenden Sie das Tracker-Menü aus der Standard-Symbolleiste, um die bevorzugten Einstellung der relativen Koordinaten im Tracker nach Wunsch an- oder auszuschalten.

Standardmäßig befindet sich der Benutzerursprung am Projektursprung, somit an derselben Position im Koordinatensystem. Der Benutzerursprung kann jedoch an eine beliebige andere Position verschoben werden. Beachten Sie an dieser Stelle, dass der Benutzerursprung bei einem allfälligen IFC-Export der Datei in einem BIM-Projekt nicht exportiert wird. Dieser gilt lediglich als Hilfestellung zur Bearbeitung für Sie und Ihre Zeichenoperationen.

Es bieten sich Ihnen drei Möglichkeiten an, den Benutzerursprung neu zu positionieren:

• An jedem beliebigen Elementknoten: Drücken und halten sie dafür die beiden Tasten Alt + Umschalt, anschliessend bewegen Sie den Cursor auf den Elementknoten, auf welchem Sie den Benutzerursprung absetzen möchten.

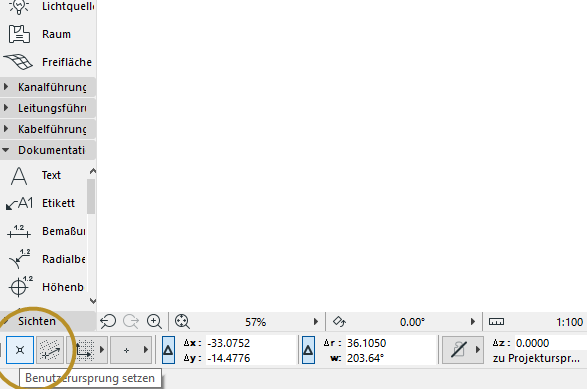

• An einer beliebigen Stelle im Modellfenster: Klicken Sie auf die Schaltfläche Benutzerursprung in der Standard-Symbolleiste, beziehungsweise in der Koordinaten-Palette und klicken Sie anschließend auf einen beliebigen Punkt im Fenster. Der Benutzer-Ursprung wird sofort an dieser Stelle neu platziert.

• Verwenden Sie einen Fang-Referenzpunkt als Benutzerursprung: Wenn Sie bei der Eingabe die Fanghilfen und punkte verwenden, wird der Benutzerursprung automatisch am nächstgelegenen Fang-Referenzpunkt neu angeordnet. Ein temporäres blaues X-symbol erscheint als Hinweis auf den Benutzerursprung für die aktuelle Eingabe.

Falls Sie den Benutzerursprung manuell neu angeordnet haben, wird die Fang-Referenz nicht als Benutzerursprung verwendet.

Um den Benutzerursprung wieder auf den Projektursprung zurückzusetzen, doppelklicken Sie die Schaltfläche Benutzerursprung in der Standard-Symbolleiste.
