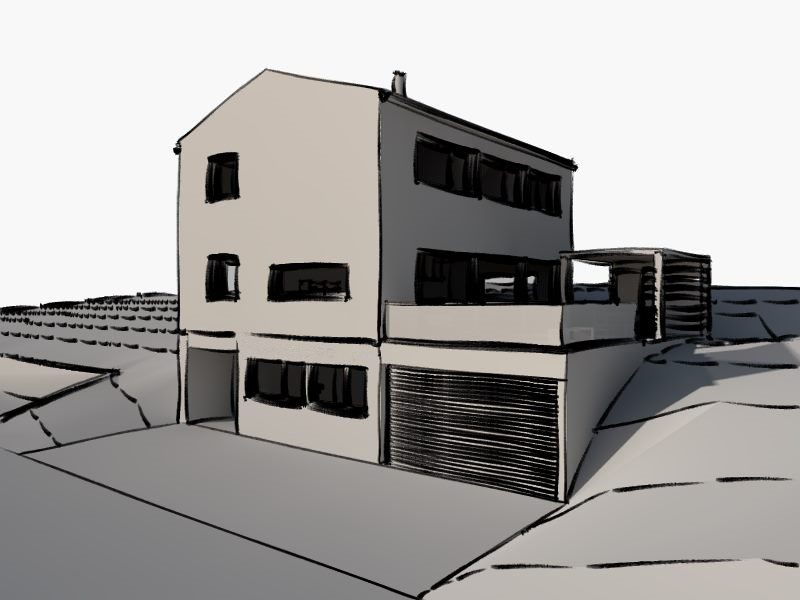

In ArchiCAD können Sie in zwei Schritten relativ schnell ein Rendering erstellen, welches das sogenannte Weisse Modell mit einem Skizzenstil kombiniert und sich so hervorragend für frühe Planungsphasen oder Wettbewerbe eignet.

Folgen Sie der Anleitung unten, um zu diesem Resultat zu gelangen.

• Gehen Sie in Ihrem ArchiCAD-Dokument in das 3D-Fenster und stellen Sie es so ein, dass alle benötigten Elemente sichtbar sind. Wichtig: Verwenden Sie idealerweise einen 3D-Ausschnitt, da Sie denselben Ausschnitt mehr als einmal rendern werden!

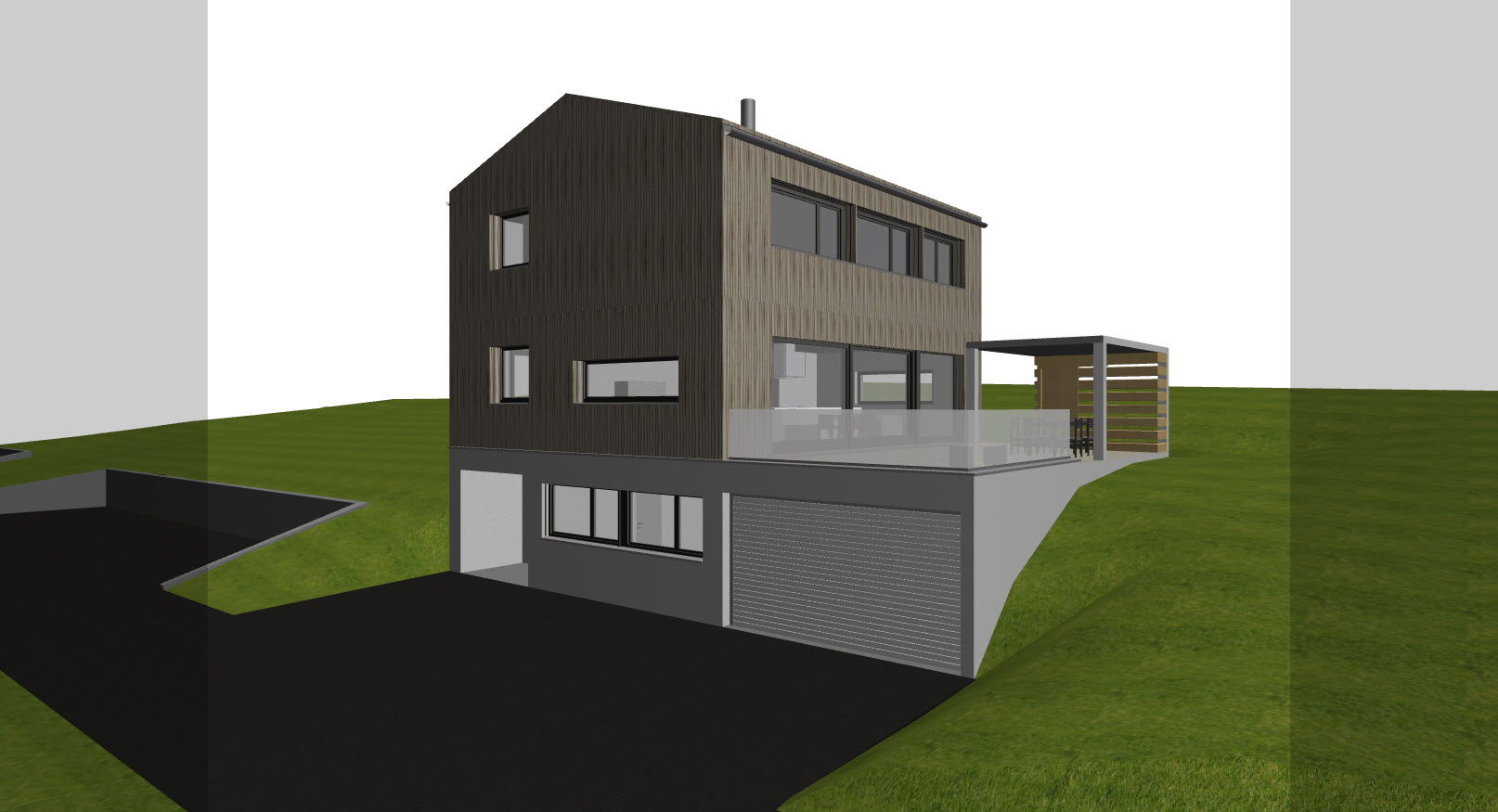

• Überprüfen Sie, dass der Render-Schutzbereich aktiv ist. Sie finden diesen im Menü 3D / Schutzbereich rendern. Siehe Screenshot.

• Öffnen Sie das Menü 3D / Photorealistik-Einstellungen.

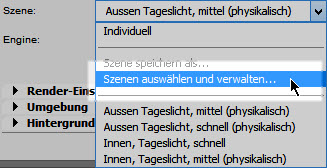

• Wählen Sie dann unter Szene: Szenen auswählen und verwalten...

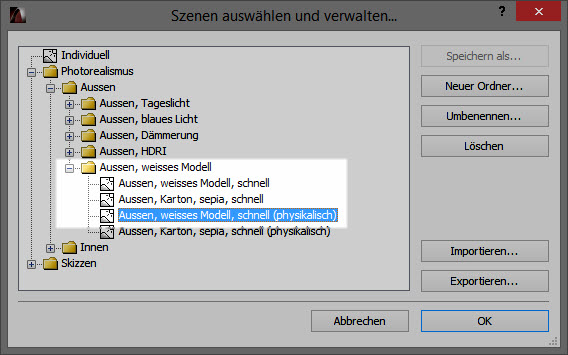

• Im Dialogfenster wählen Sie Photorealismus / Aussen / Aussen, weisses Modell und nehmen Sie da Aussen, weisses Modell, schnell (physikalisch). Die "nicht-physikalische" Szene funktioniert ebenfalls!
• Bestätigen Sie dann mit OK.

• Aktualisieren Sie das Vorschaubild im Photorealistik-Fenster.
• Mit Klick auf das Kamera-Symbol  erstellen Sie das erste Rendering.

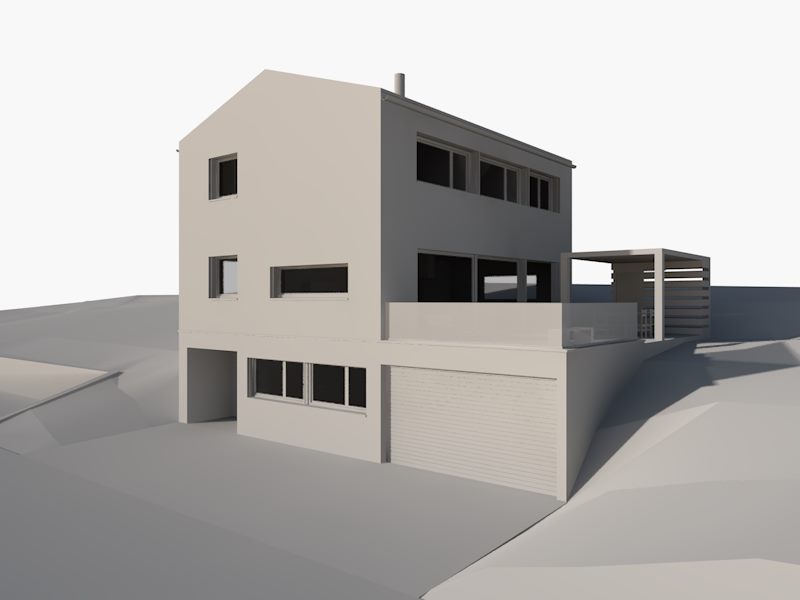

• Speichern Sie das Resultat ab, z. B. auf dem Desktop.

Als nächstes bereiten Sie das Skizzen-Rendering vor:

• Im Fenster Photorealistik-Einstellungen klicken Sie erneut auf Szenen auswählen und verwalten...

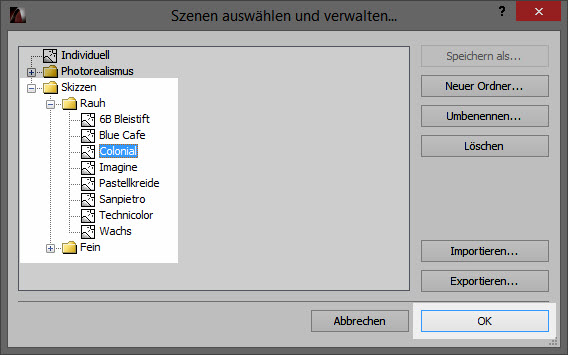

• Wählen Sie dann im Ordner Skizzen eine entsprechende Szene aus. Im Beispiel wurde der Skizzenstil Colonial verwendet. Bestätigen Sie mit OK.

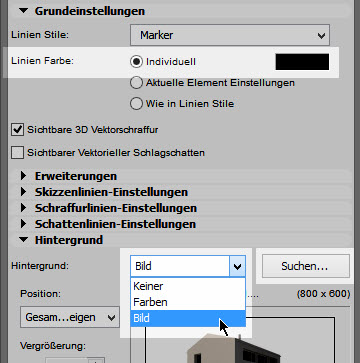

• Zurück im Photorealistik-Fenster können Sie die Szene Ihren Wünschen entsprechend anpassen. Im Beispiel wurde die Linenfarbe auf schwarz geändert.
• Im Register Hintergrund wählen Sie Bild / Suchen...

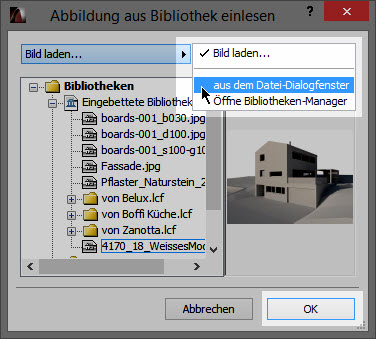

• Wählen Sie dann im Dialogfenster unter Bild laden... / aus dem Datei-Dialogfenster das vorhin gespeicherte Rendering aus.
• Bestätigen Sie das Fenster mit OK.

Nun haben Sie den exakt gleichen Ausschnitt, welchen Sie vorhin renderten und speicherten, als Hintergrund für das Skizzenrendering definiert.

• Speichern Sie die Szene ab, indem Sie unter Szene auf Szene speichern als... klicken. So können Sie stets auf die erstellte Szene zurückgreifen!

Hinweis:

Die Szene können Sie zusätzlich auch in Ihrem 3D-Ausschnitt speichern. Dann können Sie die hier gemachten Einstellungen noch schneller über die Ausschnitt-Mappe aufrufen.

• Der 3D-Ausschnitt muss für das Skizzen-Rendering exakt gleich sein, wie beim ersten Rendering für das weisse Modell. Sonst funktioniert es nicht.
• Die Einstellungen bezüglich Grösse und Render-Schutzbereich müssen ebenfalls für beide Renderings identisch sein.
• Im Register Erweiterungen muss der Haken Hintergrund Alpha-Kanal verwenden deaktiviert sein. Siehe Bild.
