Überarbeitete Fenster- und Türeinstellungen in ArchiCAD

Seit ArchiCAD 12 sind die Fenster und Türmasse überarbeitet worden. Neu können Sie, Ihr Fenster-/ Türen mit verschiedenen Massen erstellen:

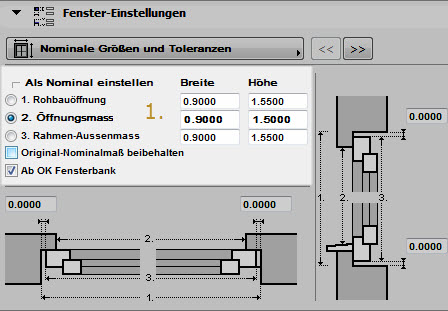

1. Solange kein Anschlag in der Registerkarte Anschläge und Leibungen definiert wurde, sind die Rohbau-/ Öffnungs und Rahmen- Aussenmasse identisch.

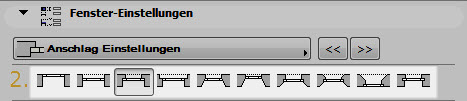

2. Sobald Sie eine Anschlagsoption angewählt haben, können die Fenstermasse unterschiedlich sein.

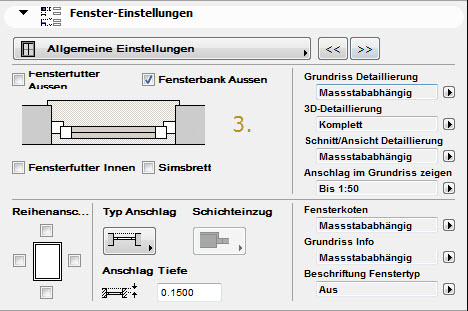

3. Wenn Sie in der Registerkarte den Befehl Fenstermasse wechseln auf Allgemeine Einstellungen, werden Sie sehen, dass Sie von hier aus die wichstigsten Befehle ansteuern können.

  • Fensterfutter An oder Aus
  • Fensterbank An oder Aus
  • Reihenanschluss (für Reihenfenster)
  • Grundriss-/ Schnitt und 3D Detaillierung
  • Anschlag anzeigen bis Masst.
  • Anschläge und Leibungen
  • Anschlagstiefe
Anmerkung:
Seit ArchiCAD 12 sind die Fenster so eingestellt, dass der Fensteranschlag erst ab dem Masst. 1:50 angezeigt wird. Optimal, wenn Sie mit Ausschnitt-Sets arbeiten.

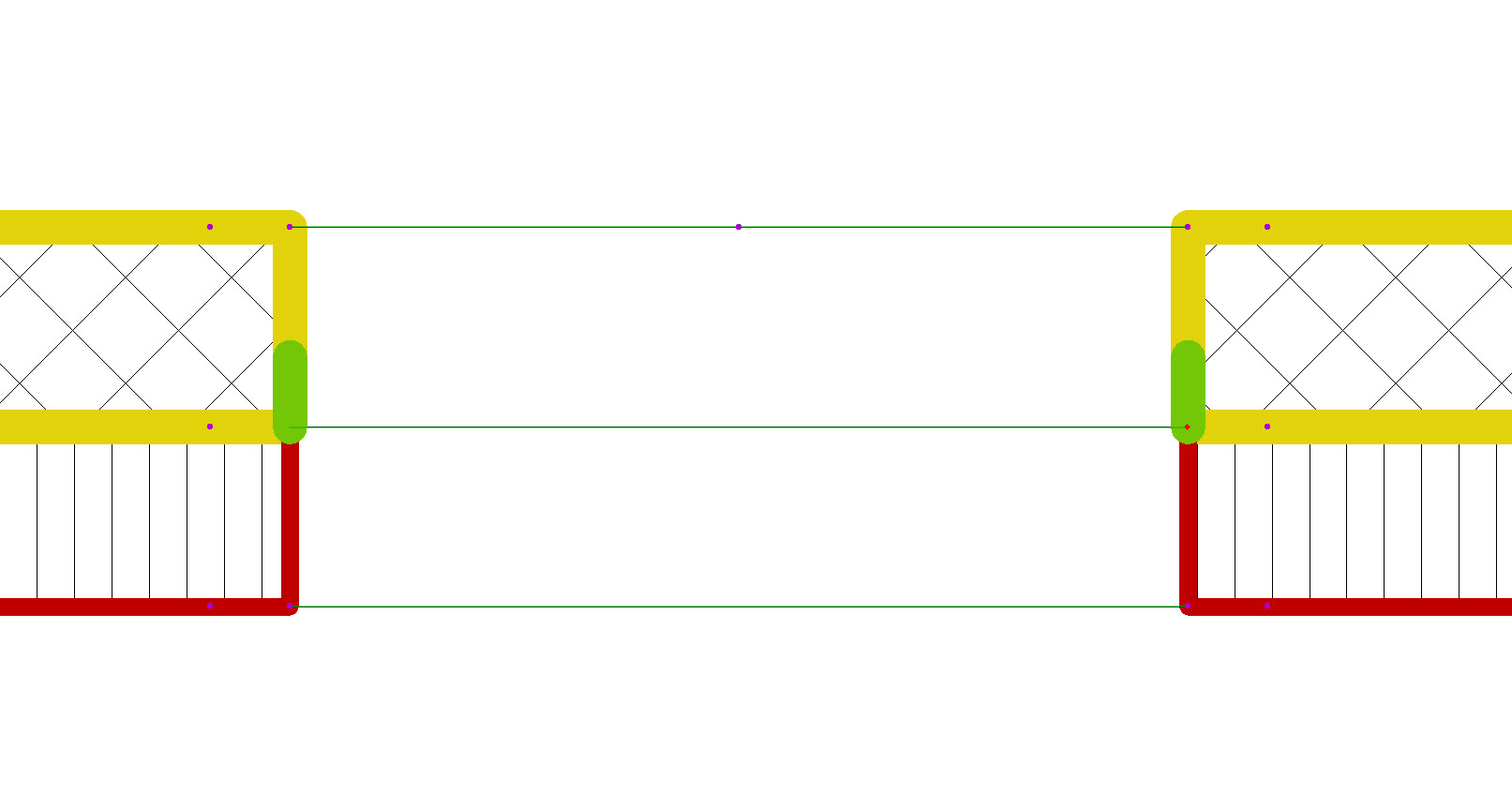

1:100 kein Anschlag

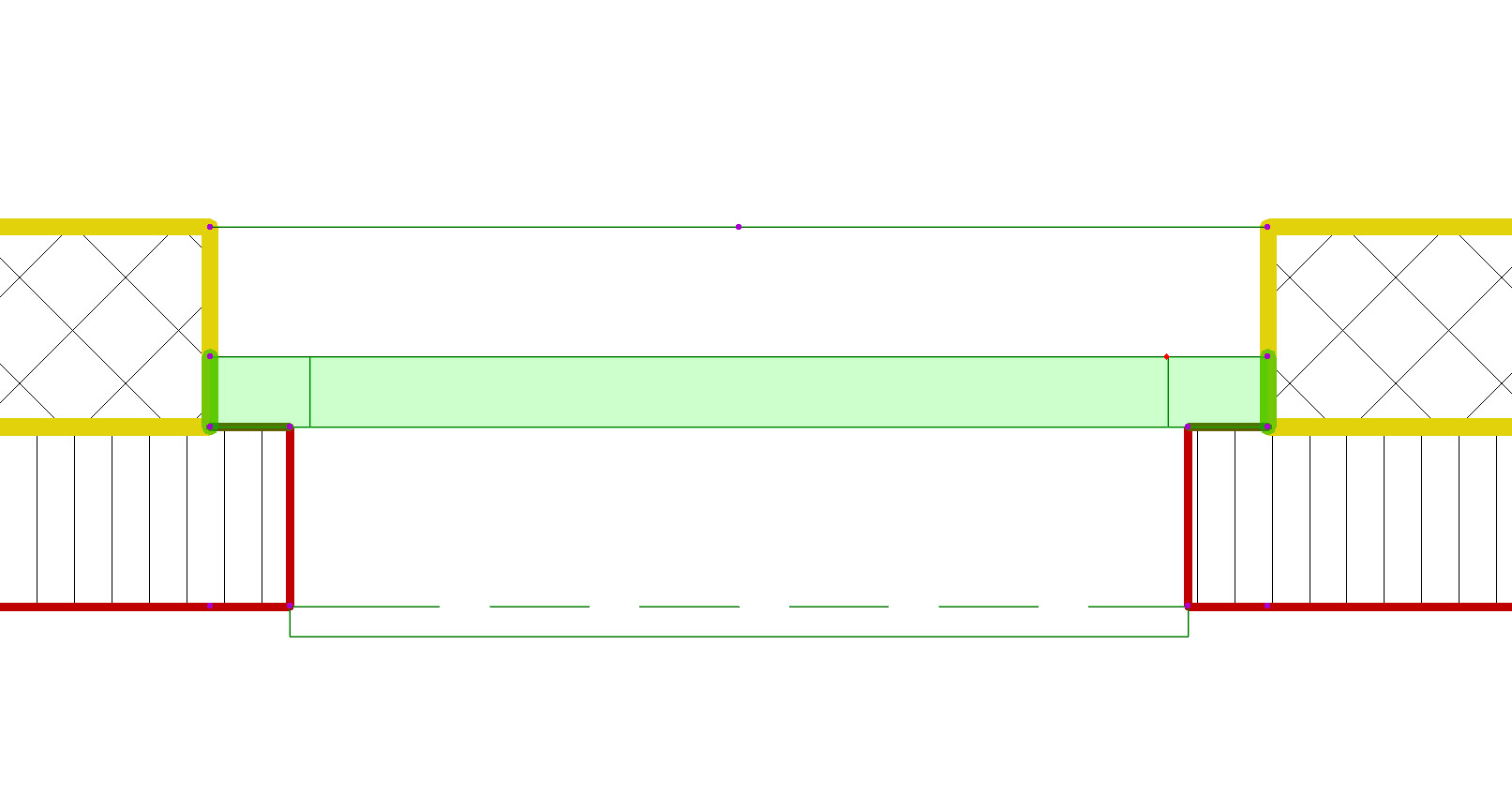

1:50 mit Anschlag
