Ausgegrauter Teilbereich eines Plans auf dem Layout

Falls Sie im Layout einen Teilbereich eines Geschosses oder einen Anschluss an ein anderes Gebäude grau dargestellt haben möchten, können Sie dies mit 2 unterschiedlichen Ausschnitten bewerkstelligen.

Vorgehen:

Ausschnitte auf Layout platzieren

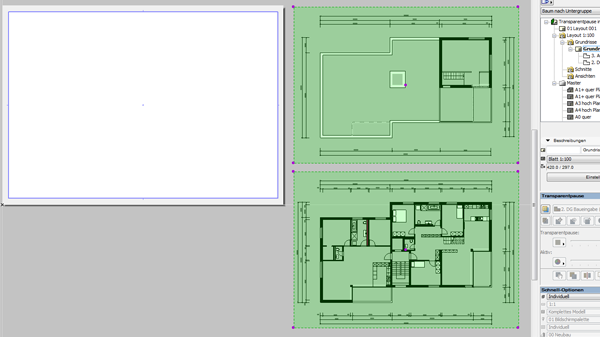

  • Platzieren Sie die gewünschten Ausschnitte auf Ihrem Layout.
Stift-Set Grau/Weiss zuweisen
  • Aktivieren Sie nur den Ausschnitt, welchen Sie grau dargestellt haben möchten.

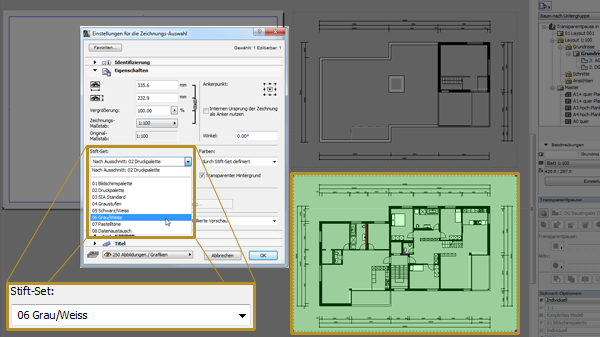

  • Weisen Sie diesem im Zeichnungswerkzeug unter Stift-Set das Set Grau/Weiss zu.
Video: Eigenes Stift-Set erstellen

  • Anmerkung:

    Das Stift-Set Grau/Weiss steht Ihnen in der Projektvorlage von ArchiCAD standardmässig zur Verfügung. Sollte dieses in Ihrem Projekt fehlen, können Sie einfach ein eigenes Stift-Set für diesen Zweck erstellen.

    Ändern Sie hierzu die Farbe aller Stifte auf Grau. Lediglich folgende Stift-Nummern müssen Weiss sein: 19, 91 und 255.

Darstellungsreihenfolge anpassen

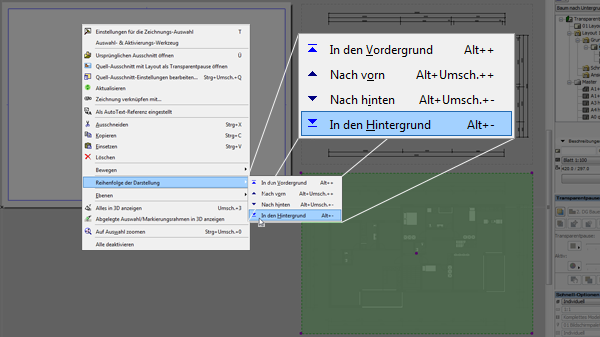

  • Rufen Sie das Kontextmenü auf und setzen Sie den Ausschnitt in der Darstellungsreihenfolge nach hinten, indem Sie im Untermenü Reihenfolge der Darstellung den Befehl In den Hintergrund wählen.
Ausschnitte richtig positionieren
Layout mit Transparentpause

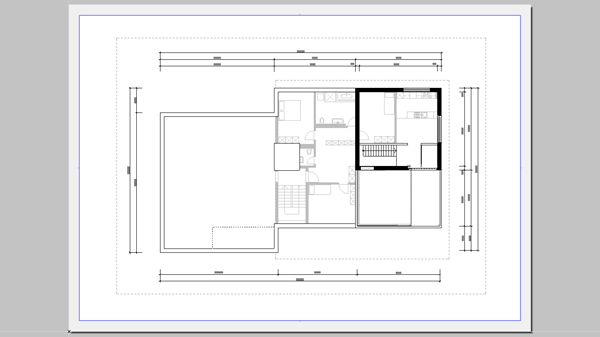

  • Positionieren Sie beide Ausschnitte an die richtige Position auf Ihrem Layout.

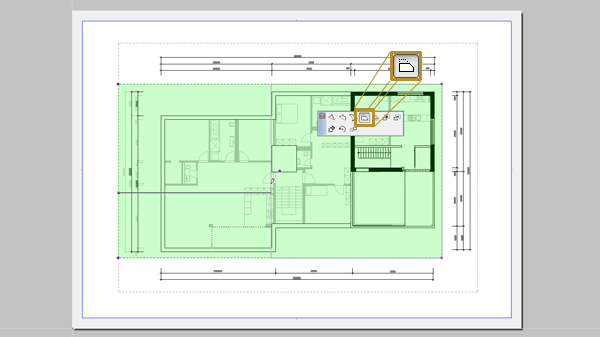

  • Zum Schluss schneiden Sie die Grösse des Grau/Weiss-Ausschnittes, mittels Kante versetzen aus der Pet-Palette, auf den relevanten Bereich zu.
