Mit folgendem Ablauf blenden Sie das (Master-)Layout im Grundriss ein. Sie können die Vorgehensweise natürlich auch für andere Projektsichten anwenden:

• Öffnen Sie den gewünschten Ausschnitt in der Ausschnittmappe.

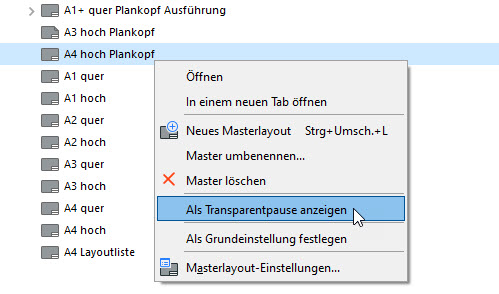

• Gehen Sie im Navigator bzw. Organisator ins Layoutbuch, wählen Sie ein Layout / Masterlayout aus und öffnen das Kontextmenü (rechte Maustaste). Wählen Sie den Befehl Als Transparentpause anzeigen.
• Die Transparentpause wird eingeblendet und muss evtl. noch an die gewünschte Position verschoben werden. Verwenden Sie hierfür den Befehl Transparentpause verschieben.
• Sollten Sie feststellen, dass die gewünschte Blattgrösse nicht passt, wählen Sie einfach ein anderes Layout / Masterlayout.

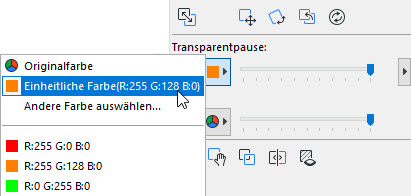

Tipp: Im Transparentpause-Fenster kann die Farbe der Transparentpause verändert werden, so dass diese gut sichtbar ist.

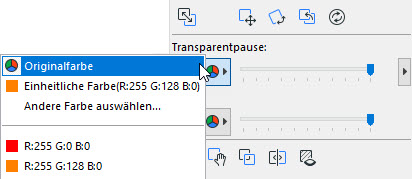

Wenn Sie einen Probeausdruck machen möchten, können Sie diese Variante verwenden um zu sehen, wie der Ausschnitt auf dem Layout aussieht. Tipp: Zeigen Sie die Transparentpause für diesen Zweck in der Originalfarbe an.

Für gewisse Arbeiten kann es helfen zu sehen, wie viel Platz man im Ausschnitt zur Bearbeitung zur Verfügung hat, ohne den Blattrand zu tangieren. Dazu lässt sich ein bereits gelayouteter Plan im Grundriss als Transparentpause anzeigen:

• Öffnen Sie ein Layout, auf welchem der zu bearbeitende Ausschnitt bereits platziert ist.

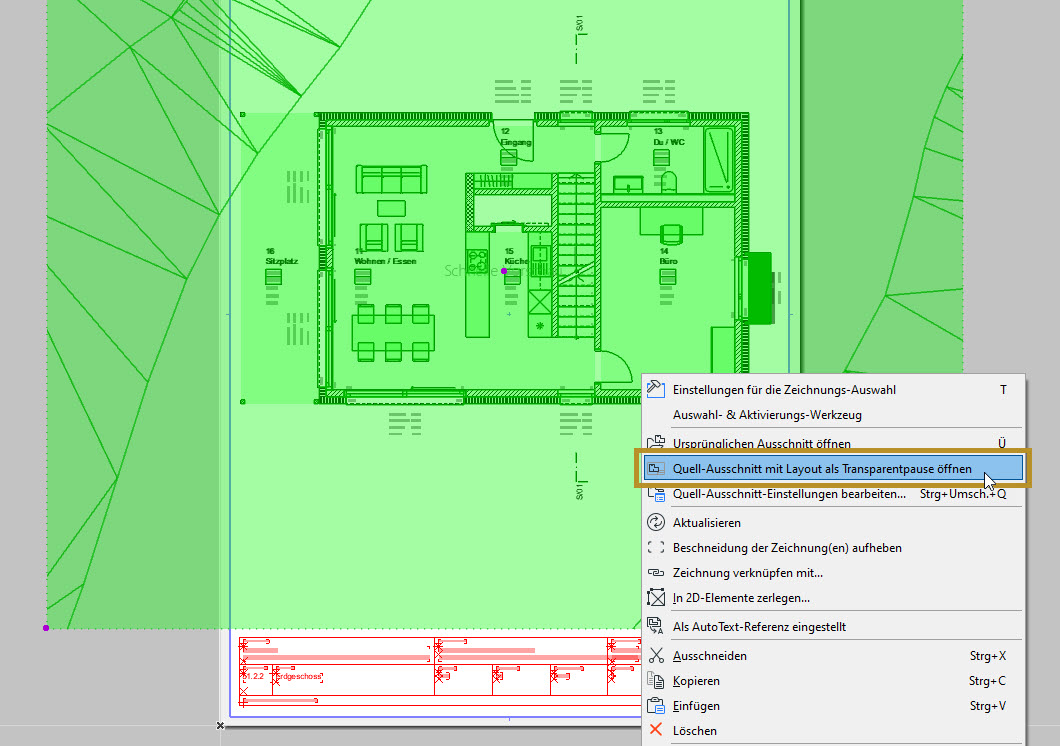

• Aktivieren Sie die platzierte Zeichnung und wählen Sie Quell-Ausschnitt mit Layout als Transparentpause öffnen.
• ArchiCAD wechselt folgend in den Ursprungsausschnitt und stellt das Layout als Transparentpause dar.

Verwenden Sie diese Methode:

• Wenn Sie im Ausschnitt Bemassungen platzieren und nicht wissen, ob diese noch innerhalb des Blattes zu liegen kommen.
• Um Situationspläne oder Kanalisationspläne zu erstellen und zu sehen, wo der Blattrand ist und somit der Plan nicht weiter ausgearbeitet werden muss.
• Und weitere...
